Van cổng tay quay là gì? Cấu tạo, nguyên lý, ưu điểm và ứng dụng

Van cổng tay quay là loại van cổng được vận hành bằng tay thông qua một bánh tay quay, dùng để đóng hoặc mở dòng lưu chất trong đường ống. Khi người vận hành xoay tay quay, chuyển động quay được truyền qua trục van để nâng hoặc hạ cánh van, từ đó kiểm soát dòng chảy.

Van cổng tay  quay được sử dụng phổ biến trong hệ thống cấp nước, PCCC, xử lý nước, HVAC và các đường ống công nghiệp. Đây là một trong những cấu hình vận hành đơn giản và phổ biến nhất của van cổng, đặc biệt tại những vị trí không yêu cầu điều khiển tự động.

Khi mở hoàn toàn, cánh van được nâng lên khỏi đường dòng chảy nên dòng lưu chất đi qua với mức cản trở tương đối thấp. Khi đóng hoàn toàn, cánh van hạ xuống và tiếp xúc với bề mặt làm kín để cô lập dòng lưu chất.

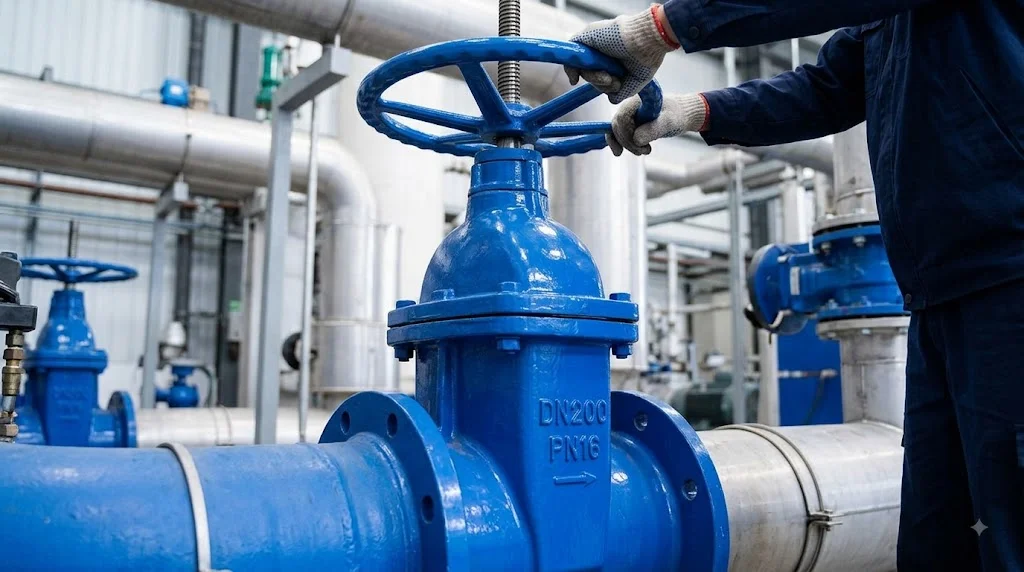

Cấu tạo van cổng tay  quay

Thân van

Thân van là bộ phận chính chịu áp lực của hệ thống và chứa cánh van cùng các cơ cấu làm kín. Tùy vào ứng dụng, thân Van cổng tay  quay có thể được chế tạo từ gang, gang cầu, đồng, thép hoặc inox.

Đối với hệ thống cấp nước và PCCC, van thân gang hoặc gang cầu khá phổ biến. Hai đầu van có thể được thiết kế dạng ren hoặc mặt bích tùy kích thước và model.

Cánh van

Cánh van là bộ phận trực tiếp đóng và mở dòng lưu chất. Khi xoay tay quay theo chiều mở, cánh van được nâng lên; khi xoay theo chiều đóng, cánh van hạ xuống.

Đối với các dòng van dùng cho nước, cánh van có thể được phủ cao su hoặc vật liệu đàn hồi để tăng khả năng làm kín. Vật liệu cụ thể cần được kiểm tra theo catalogue của từng nhà sản xuất.

Trục van

Trục van truyền chuyển động từ tay quay đến cánh van. Khi tay quay được xoay, trục tạo ra chuyển động nâng hoặc hạ cánh van.

Van cổng tay  quay có thể sử dụng ty nổi hoặc ty chìm. Với van ty nổi, trục di chuyển lên xuống cùng quá trình đóng mở và dễ quan sát trạng thái hơn; trong khi van ty chìm có chiều cao tổng thể thấp hơn.

Tay quay

Tay quay là bộ phận đặc trưng của loại van này và được sử dụng để vận hành van thủ công. Người vận hành phải xoay tay quay nhiều vòng để đưa van từ trạng thái đóng hoàn toàn sang mở hoàn toàn hoặc ngược lại.

Đối với van có kích thước lớn, lực vận hành có thể tăng lên. Khi đó, nhà sản xuất có thể sử dụng hộp số tay quay để giảm lực cần thiết khi đóng mở.

Nguyên lý hoạt động của van cổng tay  quay

Khi mở van

Khi xoay tay quay theo chiều mở, trục van nâng cánh van lên khỏi vị trí đóng. Cánh van tiếp tục di chuyển cho đến khi đạt vị trí mở hoàn toàn.

Khi đó, dòng lưu chất có thể đi qua thân van với mức cản trở tương đối thấp. Đây là lý do van cổng thường được sử dụng trên các tuyến đường ống cần lưu lượng lớn và không yêu cầu điều tiết liên tục.

Khi đóng van

Khi xoay tay quay theo chiều đóng, trục van hạ cánh van xuống. Cánh van tiếp xúc với seat và tạo thành vùng làm kín để ngăn dòng lưu chất.

Khi van đã đóng hoàn toàn, tuyến ống phía sau van được cô lập. Trong quá trình đóng mở cần vận hành đúng chiều và không sử dụng lực quá mức để tránh gây hư hỏng trục hoặc cơ cấu truyền động.

Van cổng tay  quay ty nổi và ty chìm

Van cổng tay  quay ty nổi

Van cổng ty nổi sử dụng trục di chuyển lên xuống bên ngoài thân van khi tay quay được vận hành. Khi mở van, trục nhô lên; khi đóng van, trục hạ xuống.

Ưu điểm của thiết kế này là người vận hành có thể quan sát tương đối trực quan trạng thái của van. Tuy nhiên, cần có đủ không gian phía trên để trục di chuyển khi van mở hoàn toàn.

Van cổng tay  quay mặt bích

Van cổng tay  quay mặt bích thường được sử dụng cho các đường ống có kích thước từ trung bình đến lớn. Hai đầu van được kết nối với đường ống thông qua mặt bích, gioăng và bulông.

Ưu điểm của kết nối mặt bích là khả năng tháo lắp tương đối thuận tiện khi cần bảo trì hoặc thay thế van. Tuy nhiên, cần xác định chính xác tiêu chuẩn mặt bích như JIS, DIN/EN hoặc ANSI/ASME.

Hai van cùng kích thước DN nhưng khác tiêu chuẩn mặt bích có thể không lắp trực tiếp với nhau. Vì vậy, khi thay van cũ cần kiểm tra cả DN, PN/Class và tiêu chuẩn mặt bích.

Van cổng tay  quay ren

Van cổng tay  quay dạng ren thường được sử dụng cho các đường ống kích thước nhỏ. Kết nối ren giúp việc lắp đặt tương đối đơn giản và phù hợp với các hệ thống nước dân dụng, HVAC hoặc đường ống kỹ thuật.

Khi lựa chọn van ren cần kiểm tra chính xác loại ren như BSP, BSPT hoặc NPT. Các loại ren khác nhau có thể không tương thích dù có cùng kích thước danh nghĩa.

Van cổng tay  quay DN50, DN80, DN100, DN150

Van cổng tay  quay DN50

Van cổng tay  quay DN50 tương đương khoảng 2 inch và thường được sử dụng trong các hệ thống cấp nước, PCCC và đường ống kỹ thuật. Tùy model, van có thể sử dụng kết nối ren hoặc mặt bích.

Van cổng tay  quay DN80

Van cổng tay  quay DN80 tương đương khoảng 3 inch, là kích thước phổ biến trong các hệ thống cấp nước và PCCC. Van thường sử dụng mặt bích ở kích thước này và có thể được trang bị thêm công tắc giám sát nếu hệ thống yêu cầu.

Van cổng tay  quay DN100

Van cổng tay  quay DN100 tương đương khoảng 4 inch và thường được sử dụng trên các tuyến phân phối nước hoặc PCCC. Với kích thước này, cần kiểm tra lực vận hành và có thể sử dụng hộp số nếu thiết kế yêu cầu.

Van cổng tay  quay DN150

Van cổng tay  quay DN150 tương đương khoảng 6 inch, thường được sử dụng trên các tuyến ống chính có lưu lượng lớn. Van thường có kết nối mặt bích và có thể sử dụng hộp số để hỗ trợ đóng mở.

Van cổng tay  quay PN16

Van cổng tay  quay PN16 là van có cấp áp suất danh nghĩa PN16 theo tiêu chuẩn áp dụng. Đây là cấu hình phổ biến trong nhiều hệ thống cấp nước và một số hệ thống kỹ thuật.

Tuy nhiên, PN16 không có nghĩa van luôn được phép làm việc ở áp suất 16 bar trong mọi điều kiện. Áp suất làm việc thực tế còn phụ thuộc vào vật liệu, nhiệt độ và thiết kế của từng model.

Khi lựa chọn van PN16, cần kiểm tra thêm DN, vật liệu, tiêu chuẩn mặt bích, nhiệt độ làm việc và thông số áp suất theo catalogue của nhà sản xuất.

Ưu điểm của van cổng tay  quay

Van cổng tay  quay có ưu điểm nổi bật là cấu tạo đơn giản và dễ vận hành. Không cần nguồn điện hoặc khí nén, người vận hành có thể đóng mở van trực tiếp tại vị trí lắp đặt bằng cách xoay tay quay.

Khi mở hoàn toàn, cánh van được nâng khỏi dòng chảy nên mức cản trở tương đối thấp. Điều này giúp van phù hợp với các tuyến đường ống cần duy trì lưu lượng lớn và cần khả năng cô lập khi bảo trì.

Van cũng có nhiều lựa chọn về vật liệu, kích thước và kiểu kết nối. Người dùng có thể lựa chọn van gang, gang cầu, đồng, thép hoặc inox tùy theo loại lưu chất và điều kiện làm việc.

Nhược điểm của van cổng tay  quay

Nhược điểm lớn nhất của Van cổng tay  quay là thời gian đóng mở tương đối lâu vì người vận hành phải xoay tay quay nhiều vòng. Điều này khiến van không phù hợp với những hệ thống cần đóng mở nhanh hoặc điều khiển tự động.

Van cũng không thích hợp để điều tiết lưu lượng liên tục. Khi van chỉ mở một phần, dòng chảy có thể gây rung động và ảnh hưởng đến cánh van cũng như các bề mặt làm kín.

Đối với van kích thước lớn, lực vận hành có thể đáng kể. Trong trường hợp này, có thể sử dụng hộp số hoặc chuyển sang giải pháp van điều khiển bằng actuator nếu hệ thống yêu cầu tự động hóa.

Giá van cổng tay quay

Giá Van cổng tay  quay phụ thuộc vào kích thước, vật liệu, thương hiệu, cấp áp suất, tiêu chuẩn kết nối và cấu hình vận hành. Van gang DN50 sẽ có mức giá khác với van gang cầu DN150, trong khi van inox hoặc thép thường có mức giá cao hơn tùy model.

Nếu van được trang bị thêm hộp số hoặc công tắc giám sát, chi phí cũng sẽ thay đổi. Khi yêu cầu báo giá nên cung cấp đầy đủ DN, PN/Class, vật liệu, tiêu chuẩn kết nối, thương hiệu và số lượng để có báo giá chính xác.

FAQ về van cổng tay quay

Van cổng tay quay dùng để làm gì?

Van cổng tay  quay được sử dụng để đóng hoặc mở dòng lưu chất trong đường ống bằng thao tác xoay tay quay thủ công. Van thường được sử dụng trong hệ thống cấp nước, PCCC, xử lý nước, HVAC và đường ống công nghiệp. Chức năng chính của van là cô lập dòng lưu chất chứ không phải điều tiết lưu lượng liên tục.

Van cổng tay quay có dùng cho PCCC không?

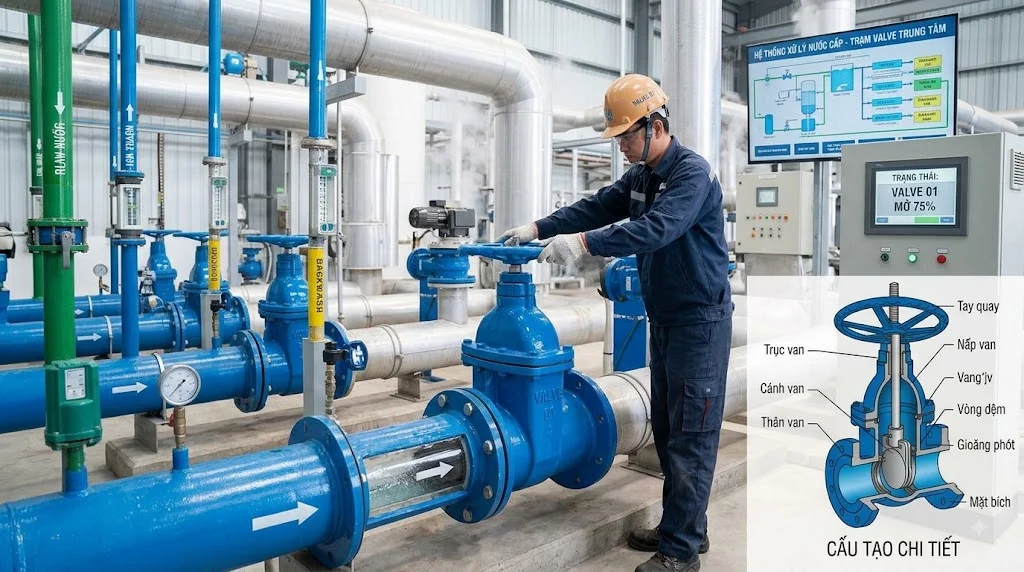

Có thể sử dụng nếu model van đáp ứng các yêu cầu kỹ thuật và tiêu chuẩn PCCC của công trình. Van có thể được lắp trên tuyến ống cấp nước chữa cháy để đóng ngắt hoặc cô lập từng khu vực. Nếu cần giám sát trạng thái, van có thể được trang bị thêm công tắc giám sát.

Van cổng tay  quay có phải van OS&Y không?

Không phải tất cả Van cổng tay  quay đều là OS&Y. "Tay quay" chỉ phương thức vận hành van bằng bánh tay quay, trong khi "OS&Y" mô tả kiểu kết cấu trục vít và yoke bên ngoài, thường được gọi là van ty nổi. Vì vậy, một van có thể vừa là Van cổng tay  quay vừa là van OS&Y nếu nó sử dụng cơ cấu ty nổi.

Van cổng tay quay có điều tiết lưu lượng được không?

Van cổng tay  quay không được thiết kế để điều tiết lưu lượng liên tục. Việc duy trì van ở trạng thái mở một phần trong thời gian dài có thể gây rung động, xói mòn và ảnh hưởng đến khả năng làm kín. Nếu cần điều chỉnh lưu lượng thường xuyên, nên sử dụng van cầu, van bướm điều khiển hoặc van điều khiển chuyên dụng.

Van cổng tay quay DN100 là bao nhiêu inch?

Van cổng DN100 tương đương khoảng 4 inch theo quy đổi kích thước danh nghĩa. Đây là kích thước khá phổ biến trong các hệ thống cấp nước, PCCC và đường ống kỹ thuật. Tuy nhiên, khi lựa chọn van cần kiểm tra thêm PN/Class và tiêu chuẩn kết nối vì DN100 không phải là thông số duy nhất quyết định khả năng lắp đặt.

Van cổng tay quay có cần nguồn điện không?

Van cổng tay  quay vận hành thủ công nên không cần nguồn điện để đóng mở. Người vận hành trực tiếp xoay tay quay để điều khiển vị trí cánh van. Nếu muốn điều khiển van từ xa hoặc tự động hóa, có thể thay thế cấu hình tay quay bằng actuator hoặc sử dụng giải pháp truyền động phù hợp.

Kết luận

Van cổng tay quay là loại van cổng được vận hành thủ công bằng bánh tay quay, có cấu tạo tương đối đơn giản và được sử dụng rộng rãi trong cấp nước, PCCC, HVAC, xử lý nước và công nghiệp. Van phù hợp nhất với chức năng đóng mở và cô lập đường ống, đặc biệt tại những vị trí không yêu cầu điều khiển tự động.

Khi lựa chọn Van cổng tay  quay cần quan tâm đến DN, PN/Class, vật liệu, kiểu ty, tiêu chuẩn kết nối, loại lưu chất và điều kiện nhiệt độ làm việc. Nếu sử dụng trong hệ thống PCCC, cần kiểm tra thêm chứng nhận và yêu cầu về công tắc giám sát để bảo đảm van phù hợp với thiết kế của công trình Van cổng tay quay .
