Van cổng Shinyi là gì? Cấu tạo, thông số kỹ thuật và ứng dụng

Van cổng Shinyi là dòng van cổng mang thương hiệu ShinYi, được sử dụng phổ biến trong hệ thống cấp thoát nước, PCCC, xử lý nước và nhiều ứng dụng công nghiệp. Van có chức năng chính là đóng mở và cô lập dòng lưu chất trong đường ống.

Điểm đáng chú ý là thông tin về xuất xứ trên thị trường hiện có thể gây nhầm lẫn. ShinYi là thương hiệu có nguồn gốc từ Đài Loan, đồng thời Công ty Cổ phần Van Shin Yi tại Việt Nam cũng sản xuất các dòng van mang thương hiệu ShinYi. Catalogue của hãng tại Việt Nam ghi rõ các sản phẩm van cổng RR/RV được sản xuất theo nhiều tiêu chuẩn quốc tế và có dải kích thước từ DN50 đến DN1200.

Các dòng Van cổng  Shinyi phổ biến gồm van cổng ty nổi, ty chìm, van cổng tín hiệu, van cổng OS&Y, van cổng đồng và các dòng có chứng nhận dành cho hệ thống PCCC. Tùy từng model, van có thể sử dụng kết nối mặt bích, ren, nhiều cấp áp suất và vật liệu khác nhau.

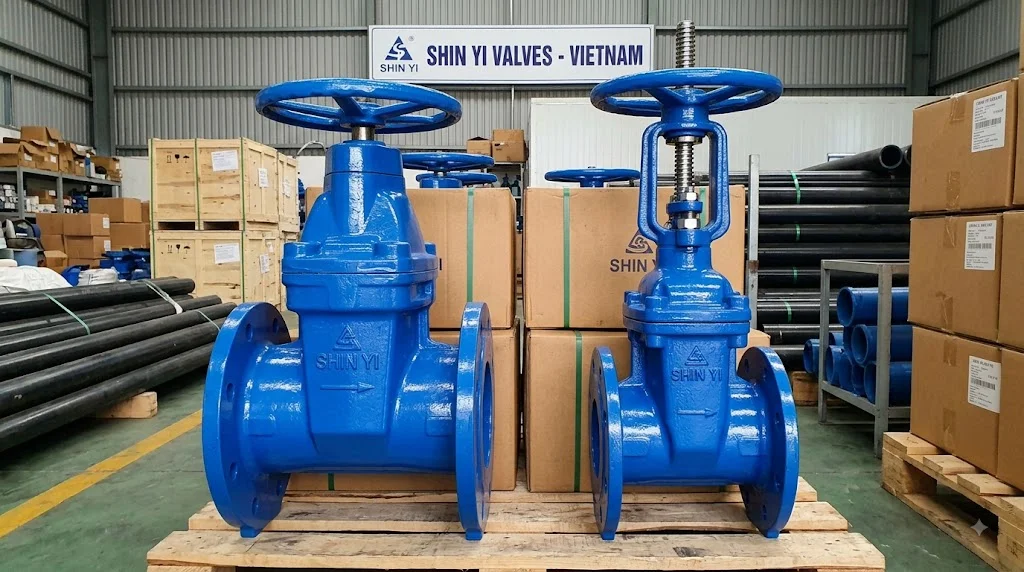

Van cổng  Shinyi dùng để làm gì?

Van cổng  Shinyi được sử dụng để đóng hoặc mở dòng nước trong đường ống. Khi van mở hoàn toàn, cửa van được nâng lên khỏi đường đi của dòng chảy, giúp nước đi qua với tiết diện tương đối lớn và hạn chế tổn thất áp suất.

Van thường được lắp tại các vị trí cần cô lập một tuyến ống hoặc một khu vực của hệ thống. Khi cần bảo trì, sửa chữa hoặc thay thế thiết bị, người vận hành có thể đóng van để ngăn dòng nước.

Van cổng phù hợp nhất với chế độ đóng hoàn toàn hoặc mở hoàn toàn. Không nên sử dụng van cổng như một thiết bị điều tiết lưu lượng liên tục, bởi việc vận hành ở trạng thái mở một phần có thể làm tăng mài mòn và ảnh hưởng đến tuổi thọ van.

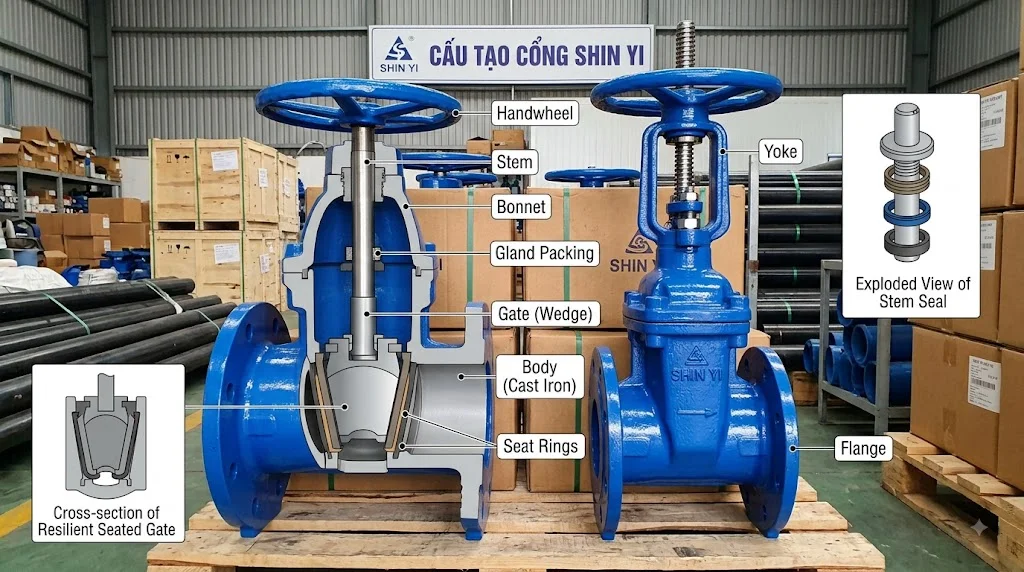

Cấu tạo van cổng Shinyi

Thân van

Thân van là bộ phận chính chịu áp lực và kết nối với đường ống. Các dòng Van cổng  Shinyi kích thước trung bình và lớn sử dụng thân gang cầu, trong đó catalogue của hãng ghi vật liệu thân và nắp là gang cầu chất lượng cao.

Bề mặt van thường được bảo vệ bằng lớp phủ epoxy. Catalogue Shinyi công bố lớp sơn epoxy resin powder với độ dày khoảng 250–300 µm cho dòng RR/RV.

Lớp phủ này giúp bảo vệ thân van khỏi tác động của môi trường và đặc biệt phù hợp với các hệ thống cấp nước.

Cửa van

Cửa van là bộ phận trực tiếp đóng mở dòng nước. Với dòng resilient seated gate valve, cửa van có dạng nêm và được bọc cao su để tăng khả năng làm kín.

Catalogue Shinyi mô tả dòng RR/RV là van cổng có lá van bọc cao su, thiết kế giúp vận hành nhẹ và hạn chế hiện tượng kẹt van trong hệ thống nước.

Đây là cấu hình phổ biến trong các hệ thống cấp nước và PCCC, nhưng cần kiểm tra đúng model khi lựa chọn cho từng mục đích sử dụng.

Trục van

Trục van truyền chuyển động từ tay quay hoặc bộ truyền động đến cửa van. Khi xoay tay quay theo chiều mở, cửa van được nâng lên; khi xoay theo chiều đóng, cửa van hạ xuống.

Vật liệu trục phụ thuộc từng model. Một số dòng Shinyi được giới thiệu sử dụng thép không gỉ cho trục, giúp tăng khả năng chống ăn mòn trong môi trường nước.

Tay quay

Tay quay được sử dụng để vận hành van bằng tay. Với các dòng van kích thước nhỏ, người dùng có thể đóng mở trực tiếp bằng tay quay.

Đối với van kích thước lớn, lực vận hành tăng lên nên có thể sử dụng hộp số hoặc bộ truyền động. Việc lựa chọn cơ cấu vận hành phụ thuộc vào kích thước, áp suất và mô-men đóng mở của từng model.

Gioăng và Seat

Seat và hệ thống gioăng có nhiệm vụ tạo độ kín khi van đóng. Với dòng van cổng lá van bọc cao su, vật liệu EPDM được sử dụng phổ biến cho các ứng dụng nước.

Một số tài liệu sản phẩm Shinyi công bố gioăng EPDM đạt yêu cầu cho môi trường nước sạch.

Nguyên lý hoạt động của van cổng Shinyi

Khi mở van cổng Shinyi, người vận hành xoay tay quay theo chiều mở. Chuyển động quay được truyền qua trục và làm cửa van di chuyển lên trên.

Khi cửa van được nâng hoàn toàn, đường đi của dòng nước gần như được mở thông toàn bộ. Đây là lý do van cổng có tổn thất áp suất tương đối thấp khi mở hoàn toàn.

Khi đóng van, cửa van di chuyển xuống và ép vào Seat. Khi đạt vị trí làm kín, dòng nước bị ngăn lại và đoạn đường ống phía sau van được cô lập.

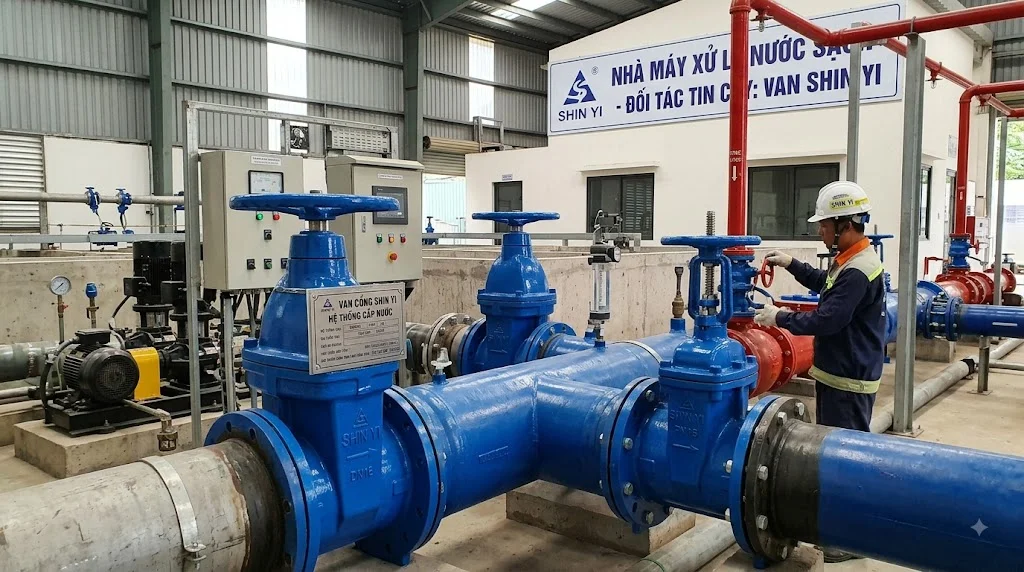

Các loại Van cổng  Shinyi phổ biến

Van cổng  Shinyi ty nổi

Van cổng  Shinyi ty nổi có trục van chuyển động lên xuống bên ngoài khi đóng mở. Khi van mở, trục nhô lên; khi đóng, trục hạ xuống.

Ưu điểm của thiết kế này là người vận hành có thể quan sát trạng thái van trực quan hơn. Van phù hợp với phòng bơm, phòng kỹ thuật và các khu vực có đủ không gian phía trên.

Một dòng ty nổi Shinyi được giới thiệu với model GRHX, kích thước DN50–DN600, áp suất PN10/PN16 và thân gang cầu FCD450.

Van cổng  Shinyi ty chìm

Van cổng  Shinyi ty chìm có trục van nằm bên trong thân và không nhô lên khi đóng mở. Thiết kế này giúp giảm chiều cao tổng thể của van.

Van ty chìm phù hợp với những vị trí hạn chế không gian hoặc các hố van dưới mặt đất. Đây cũng là một trong những dòng van Shinyi được sử dụng phổ biến trong hệ thống cấp nước.

Van cổng  Shinyi OS&Y

Van cổng  Shinyi OS&Y là loại van có trục nổi và cơ cấu vít bên ngoài. OS&Y là viết tắt của Outside Screw and Yoke.

Khi van mở, trục di chuyển ra ngoài, giúp người vận hành dễ dàng nhận biết trạng thái. Đây là cấu hình thường gặp trong hệ thống PCCC và các hệ thống yêu cầu quan sát trạng thái van.

Van cổng đồng Shinyi

Van cổng đồng Shinyi là dòng van kích thước nhỏ, thường sử dụng kết nối ren. Một sản phẩm van cửa đồng Shinyi mã RVHT được công bố có kích thước DN25–DN50, tiêu chuẩn thiết kế BS 21 – ISO 228-1 và áp suất PN16.

Loại van này phù hợp với các đường ống nước nhỏ và những ứng dụng dân dụng hoặc kỹ thuật có yêu cầu sử dụng van đồng.

Thông số kỹ thuật van cổng Shinyi

Catalogue của ShinYi công bố dòng RR/RV với kích thước DN50–DN1200, tiêu chuẩn thiết kế BS 5163-1, BS EN 1074-1, AWWA C509 và ISO 7259. Kết nối có thể theo BS 4504/DIN, JIS B2220 hoặc ASME B16.42 tùy cấu hình.

Tiêu chuẩn van cổng Shinyi

Một điểm đáng chú ý của Van cổng  Shinyi là sự đa dạng về tiêu chuẩn áp dụng. Theo catalogue của hãng, một số dòng van cổng được thiết kế theo:

• BS 5163-1

• BS EN 1074-1

• AWWA C509

• ISO 7259

• BS EN 558-1

• ISO 5752

• ASME B16.10

• JIS B2220

• ASME B16.42

Về cấp áp suất và kết nối, dòng RR/RV có các lựa chọn PN10, PN16, PN25, JIS 10K, 16K, 20K và ASME 150LB, tùy model.

Điều này rất quan trọng khi lựa chọn van cho dự án. Không nên chỉ yêu cầu "van Shinyi DN100" mà nên ghi đầy đủ DN100 + PN16 + tiêu chuẩn mặt bích + kiểu ty + mục đích sử dụng.

Van cổng  Shinyi DN50

Van cổng  Shinyi DN50 tương đương 2 inch hoặc 50A. Đây là một trong những kích thước nhỏ nhất của dòng van cổng gang trong catalogue RR/RV.

DN50 có thể được sử dụng trong các tuyến ống cấp nước, PCCC và các hệ thống kỹ thuật. Tùy model, van có thể là ty nổi hoặc ty chìm và sử dụng kết nối mặt bích.

Đối với những đường ống nhỏ hơn, có thể cân nhắc van cửa đồng Shinyi với kết nối ren thay vì van cổng gang mặt bích.

Van cổng  Shinyi DN100

Van cổng  Shinyi DN100 tương đương 4 inch hoặc 100A. Đây là kích thước khá phổ biến trong hệ thống cấp nước và PCCC.

Khi lựa chọn DN100 cần xác định thêm cấp áp suất và tiêu chuẩn mặt bích. Ví dụ, van DN100 PN16 JIS 10K sẽ có cấu hình kết nối khác với van DN100 PN16 theo DIN hoặc ANSI.

Van cổng  Shinyi DN150

Van cổng  Shinyi DN150 tương đương 6 inch. Kích thước này thường được sử dụng trên các tuyến ống chính có lưu lượng lớn hơn.

Với DN150, việc lựa chọn kiểu vận hành cũng cần được quan tâm. Van có thể vận hành bằng tay quay hoặc hộp số tùy model và mô-men đóng mở.

Van cổng  Shinyi DN200

Van cổng  Shinyi DN200 tương đương 8 inch. Đây là kích thước thường được sử dụng trên các tuyến đường ống chính của hệ thống cấp nước, PCCC và công nghiệp.

Do kích thước lớn, van DN200 thường cần cơ cấu vận hành phù hợp để giảm lực thao tác. Khi lựa chọn cần kiểm tra chiều dài van, tiêu chuẩn mặt bích và không gian lắp đặt.

Van cổng  Shinyi có dùng cho PCCC không?

Có, nhưng phải lựa chọn đúng model.

Shinyi có các dòng van được sử dụng trong hệ thống PCCC và một số dòng được công bố có chứng nhận UL/FM. Tuy nhiên, không nên hiểu rằng tất cả Van cổng  Shinyi đều tự động đạt UL/FM.

Đối với công trình PCCC, cần kiểm tra:

1. Model van.

2. Kích thước DN.

3. Áp suất làm việc.

4. Chứng nhận UL/FM nếu hồ sơ yêu cầu.

5. Kiểu van OS&Y/NRS hoặc cấu hình theo thiết kế.

6. Công tắc giám sát nếu yêu cầu.

7. Tài liệu kỹ thuật và chứng chỉ của đúng lô hàng.

Đặc biệt, việc một sản phẩm đạt tiêu chuẩn BS, EN hoặc JIS không đồng nghĩa với việc sản phẩm đó có chứng nhận UL/FM. Đây là hai vấn đề cần được kiểm tra riêng.

Ưu điểm của van cổng Shinyi

Một trong những ưu điểm của Van cổng  Shinyi là có nhiều dòng sản phẩm phục vụ các hệ thống khác nhau. Người dùng có thể lựa chọn van ty nổi, ty chìm, OS&Y, van tín hiệu hoặc van đồng tùy nhu cầu.

Dòng van cổng lá van bọc cao su sử dụng thiết kế resilient seated, giúp đóng mở tương đối nhẹ và tăng khả năng làm kín. Catalogue của ShinYi cũng nhấn mạnh các đặc điểm như vận hành nhẹ, hạn chế kẹt và dễ bảo trì.

Ngoài ra, dải kích thước rộng từ DN50 đến DN1200 ở một số dòng giúp Shinyi có thể đáp ứng cả đường ống nhỏ và các tuyến truyền tải nước lớn.

Hạn chế của van cổng Shinyi

Giống các loại van cổng khác, Van cổng  Shinyi không phải lựa chọn tối ưu để điều tiết lưu lượng liên tục. Van phù hợp hơn với chức năng đóng hoặc mở hoàn toàn.

Với các van kích thước lớn, thời gian đóng mở có thể tương đối lâu và cần nhiều vòng quay tay quay. Nếu hệ thống yêu cầu điều khiển thường xuyên, có thể phải sử dụng hộp số hoặc actuator.

Ngoài ra, khi mua hàng cần đặc biệt chú ý đến nguồn gốc và model. Trên thị trường có nhiều thông tin khác nhau về xuất xứ, tiêu chuẩn và chứng nhận, vì vậy hồ sơ kỹ thuật của đúng sản phẩm luôn là căn cứ đáng tin cậy hơn thông tin quảng cáo chung.

Cách lựa chọn van cổng Shinyi

Để lựa chọn đúng van cổng Shinyi, nên xác định theo trình tự:

Bước 1: Xác định kích thước

Xác định DN của đường ống: DN50, DN65, DN80, DN100, DN125, DN150, DN200... Không nên chỉ dùng cách gọi "phi" vì DN là thông số danh nghĩa được sử dụng trong hồ sơ kỹ thuật.

Bước 2: Xác định áp suất

Chọn PN10, PN16, PN25 hoặc cấp áp suất tương ứng theo thiết kế. Không được lựa chọn PN chỉ dựa trên kích thước đường ống.

Bước 3: Xác định tiêu chuẩn kết nối

Kiểm tra đường ống đang sử dụng JIS, DIN/EN, BS hay ANSI. Hai mặt bích phải tương thích về kích thước và cấp áp suất.

Bước 4: Chọn kiểu ty

Nếu cần quan sát trạng thái van dễ dàng, có thể chọn ty nổi. Nếu không gian hạn chế, ty chìm thường phù hợp hơn. Với PCCC, OS&Y hoặc NRS có thể được yêu cầu tùy thiết kế.

Bước 5: Kiểm tra chứng nhận

Nếu dùng cho PCCC, cần kiểm tra UL/FM hoặc chứng nhận khác theo yêu cầu dự án. Phải kiểm tra chứng nhận của đúng model và kích thước, không chỉ chứng nhận chung của thương hiệu.

FAQ – Câu hỏi thường gặp về van cổng Shinyi

Van cổng Shinyi của nước nào?

ShinYi là thương hiệu có nguồn gốc từ Đài Loan. Đồng thời ShinYi có hoạt động sản xuất tại Việt Nam; catalogue của Công ty Cổ phần Van Shin Yi Việt Nam công bố các dòng sản phẩm mang thương hiệu ShinYi. Vì vậy, khi cần xác định xuất xứ một model cụ thể, nên kiểm tra CO, CQ và nhãn sản phẩm thay vì chỉ căn cứ vào tên thương hiệu.

Van cổng Shinyi có những kích thước nào?

Tùy model, van có thể từ DN50 đến DN1200. Catalogue dòng RR/RV công bố dải DN50–DN1200.

Van cổng Shinyi có tốt không?

Shinyi có hệ thống sản phẩm đa dạng và được sử dụng trong cấp nước, xử lý nước và PCCC. Tuy nhiên, chất lượng cần đánh giá theo từng model, tiêu chuẩn, vật liệu và chứng nhận thay vì đánh giá chung toàn bộ thương hiệu.

Van cổng Shinyi có phải van PCCC không?

Không phải mọi van Shinyi đều là van PCCC. Shinyi có các dòng dành cho PCCC và một số model được công bố có UL/FM, nhưng cần kiểm tra chính xác chứng nhận của model cần mua.

Van cổng  Shinyi DN100 bằng bao nhiêu inch?

DN100 tương đương 4 inch hoặc 100A. Khi đặt hàng nên ghi đầy đủ DN100, cấp áp suất và tiêu chuẩn kết nối để tránh nhầm model.

Van cổng  Shinyi có điều tiết lưu lượng không?

Không nên dùng van cổng để điều tiết lưu lượng liên tục. Van được thiết kế chủ yếu cho chức năng đóng hoặc mở hoàn toàn.

Kết luận

Van cổng Shinyi là dòng Gate Valve được sử dụng rộng rãi trong hệ thống cấp nước, xử lý nước, PCCC và công nghiệp. Sản phẩm có nhiều lựa chọn như van ty nổi, ty chìm, OS&Y, van tín hiệu, van cổng lá van bọc cao su và van cửa đồng, với dải kích thước lớn tùy model.

Điểm đáng chú ý là catalogue Shinyi công bố các dòng van cổng với kích thước DN50–DN1200, các tiêu chuẩn BS, EN, AWWA, ISO, JIS và ASME, cùng các cấp áp suất như PN10, PN16, PN25, JIS 10K/16K/20K và ANSI 150LB tùy cấu hình.

Khi lựa chọn van cổng Shinyi, cần xác định đầy đủ DN, PN, vật liệu, kiểu ty, tiêu chuẩn mặt bích, loại lưu chất và chứng nhận. Đặc biệt với hệ thống PCCC, cần kiểm tra đúng model, đúng kích thước và đúng chứng nhận trước khi đưa sản phẩm vào hồ sơ vật tư và nghiệm thu công trình Van cổng Shinyi.
