Van cổng Samwoo là gì? Cấu tạo, thông số, ứng dụng và cách chọn

Van cổng Samwoo là dòng van cổng mang thương hiệu Samwoo, được sử dụng trong các hệ thống đường ống để đóng, mở hoặc cô lập dòng lưu chất. Samwoo là thương hiệu đến từ Hàn Quốc, được biết đến với các sản phẩm van công nghiệp phục vụ hệ thống cấp nước, PCCC, HVAC và nhiều ứng dụng kỹ thuật khác.

Van cổng  Samwoo hoạt động bằng cách nâng hoặc hạ cánh van theo phương vuông góc với hướng dòng chảy. Khi mở hoàn toàn, cánh van được nâng ra khỏi đường dòng chảy, giúp giảm mức độ cản trở dòng nước. Khi đóng hoàn toàn, cánh van ép vào bề mặt làm kín và ngăn lưu chất đi qua.

Tùy model, Van cổng  Samwoo có thể được chế tạo từ gang, gang cầu hoặc các vật liệu khác, với nhiều kích thước và cấp áp suất. Khi lựa chọn sản phẩm, cần xác định chính xác model, DN, PN/Class, vật liệu và tiêu chuẩn kết nối thay vì chỉ dựa vào tên thương hiệu.

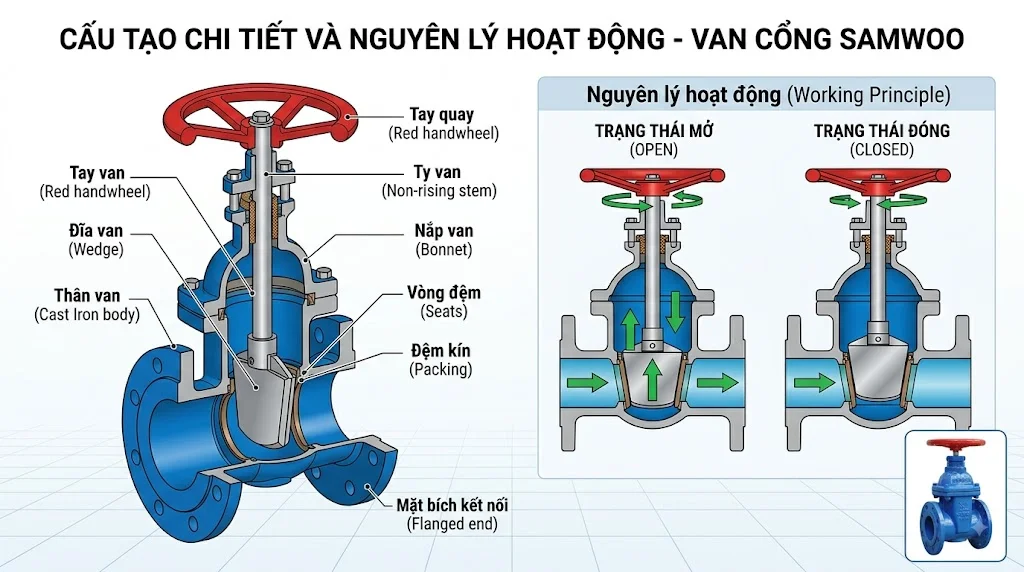

Cấu tạo Van cổng  Samwoo

Thân van

Thân van là bộ phận chính chịu áp lực và chứa cơ cấu đóng mở bên trong. Đối với các dòng van sử dụng cho hệ thống cấp nước, thân van thường được chế tạo từ gang hoặc gang cầu và có lớp phủ bảo vệ phù hợp với môi trường.

Hai đầu van thường được thiết kế dạng mặt bích đối với các kích thước trung bình và lớn. Khi lắp đặt, tiêu chuẩn mặt bích của van phải tương thích với đường ống để bảo đảm các lỗ bulông và kích thước kết nối phù hợp.

Cánh van

Cánh van là bộ phận trực tiếp thực hiện chức năng đóng và mở dòng lưu chất. Khi van mở, cánh được nâng lên khỏi đường dòng chảy; khi van đóng, cánh hạ xuống và tiếp xúc với seat.

Đối với van cổng sử dụng trong hệ thống nước, cánh có thể được thiết kế với lớp phủ đàn hồi nhằm tăng khả năng làm kín. Vật liệu và cấu tạo cụ thể cần được xác nhận theo model Samwoo.

Trục van

Trục van truyền chuyển động từ tay quay hoặc hộp số đến cánh van. Khi người vận hành xoay tay quay, trục sẽ làm cánh van di chuyển lên hoặc xuống.

Tùy thiết kế, van có thể sử dụng ty nổi hoặc ty chìm. Nếu là van ty nổi, vị trí trục thay đổi theo trạng thái đóng mở, giúp người vận hành dễ dàng quan sát hơn.

Tay quay hoặc hộp số

Van cổng kích thước nhỏ có thể được vận hành trực tiếp bằng tay quay. Với những van có kích thước lớn hoặc mô-men đóng mở cao, hộp số có thể được sử dụng để giảm lực vận hành.

Việc lựa chọn tay quay hay hộp số phụ thuộc vào kích thước van, áp suất, điều kiện vận hành và thiết kế của nhà sản xuất.

Seat và bộ phận làm kín

Seat là bề mặt làm kín giữa cánh van và thân van. Khi van đóng hoàn toàn, cánh van tiếp xúc với seat để ngăn dòng lưu chất.

Ngoài seat, van còn có gioăng và packing tại các vị trí cần làm kín, đặc biệt là khu vực trục van. Vật liệu làm kín cần tương thích với loại lưu chất, áp suất và nhiệt độ làm việc.

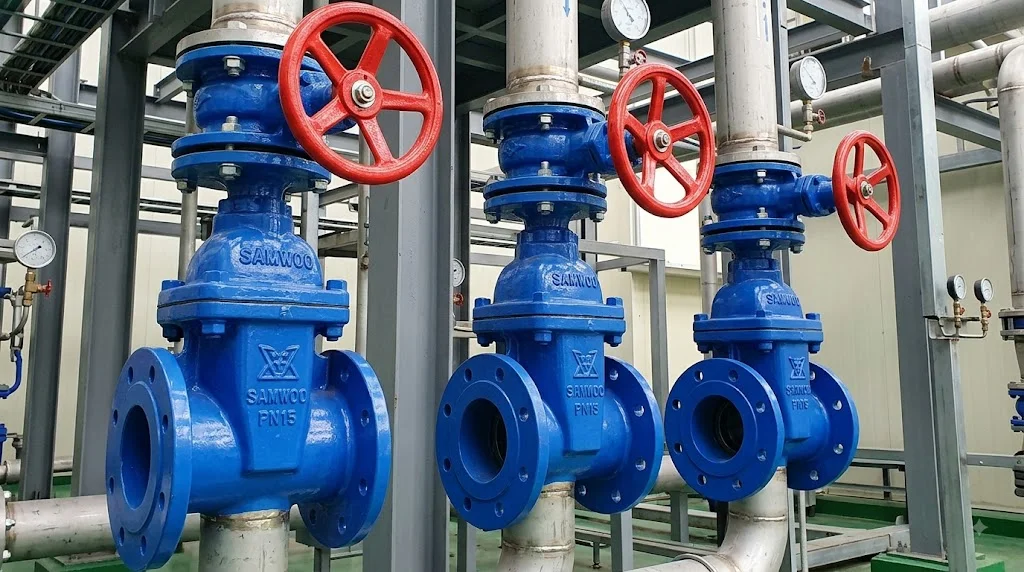

Nguyên lý hoạt động của Van cổng  Samwoo

Khi mở van

Khi xoay tay quay theo chiều mở, trục van nâng cánh van lên. Khi cánh van được nâng hoàn toàn, dòng nước có thể đi qua thân van với mức cản trở tương đối thấp.

Đây là một trong những ưu điểm của van cổng khi được sử dụng trên các tuyến ống cần duy trì lưu lượng. Tuy nhiên, van cổng vẫn cần được lựa chọn theo đúng kích thước và điều kiện thủy lực của hệ thống.

Khi đóng van

Khi xoay tay quay theo chiều đóng, cánh van di chuyển xuống và tiếp xúc với seat. Khi cánh van đóng hoàn toàn, dòng lưu chất bị cô lập khỏi khu vực phía sau van.

Van cổng  Samwoo chủ yếu được thiết kế cho chức năng đóng hoặc mở hoàn toàn, không nên sử dụng như một van điều tiết lưu lượng liên tục. Việc để van mở một phần trong thời gian dài có thể gây rung động và làm mòn các bề mặt làm kín.

Các loại Van cổng  Samwoo phổ biến

Van cổng gang Samwoo

Van cổng gang Samwoo thường được sử dụng trong các hệ thống nước và các ứng dụng kỹ thuật thông thường. Thân gang giúp van có kết cấu chắc chắn và phù hợp với nhiều hệ thống đường ống.

Tùy model, van có thể sử dụng kết nối mặt bích và nhiều cấp áp suất khác nhau. Khi lựa chọn cần kiểm tra chính xác vật liệu và thông số kỹ thuật của sản phẩm.

Van cổng gang cầu Samwoo

Van cổng gang cầu có ưu điểm về độ bền cơ học và khả năng chịu tải tốt. Đây là loại vật liệu thường được sử dụng cho các van cấp nước và van PCCC có kích thước trung bình và lớn.

Cánh van có thể được phủ vật liệu đàn hồi để tăng khả năng làm kín. Đối với nước sạch hoặc PCCC, cần kiểm tra thêm chứng nhận và yêu cầu kỹ thuật của dự án.

Van cổng  Samwoo ty nổi

Van cổng ty nổi có trục di chuyển lên xuống khi van đóng mở. Khi van mở, phần trục sẽ nhô lên phía trên thân van.

Thiết kế này giúp người vận hành dễ nhận biết trạng thái của van bằng mắt. Tuy nhiên, cần bố trí đủ khoảng không phía trên để trục có thể di chuyển khi mở hoàn toàn.

Van cổng  Samwoo ty chìm

Van ty chìm có trục quay nhưng không nhô lên theo cánh van. Nhờ đó, chiều cao tổng thể của van được giảm xuống.

Thiết kế này phù hợp với những vị trí hạn chế không gian. Tuy nhiên, trạng thái đóng mở không dễ quan sát trực tiếp như van ty nổi.

Van cổng  Samwoo PN16

Van cổng  Samwoo PN16 là cách gọi van có cấp áp suất danh nghĩa PN16 theo tiêu chuẩn áp dụng. Đây là cấp áp suất phổ biến trong nhiều hệ thống cấp nước và kỹ thuật.

Tuy nhiên, PN16 không có nghĩa van luôn có thể vận hành ở 16 bar trong mọi điều kiện nhiệt độ. Áp suất cho phép thực tế phụ thuộc vào vật liệu, nhiệt độ và thiết kế của từng model.

Khi lựa chọn van Samwoo PN16, cần kiểm tra thêm DN, tiêu chuẩn mặt bích, chiều dài van, vật liệu thân và cánh, seat, gioăng và giới hạn nhiệt độ để bảo đảm sản phẩm phù hợp.

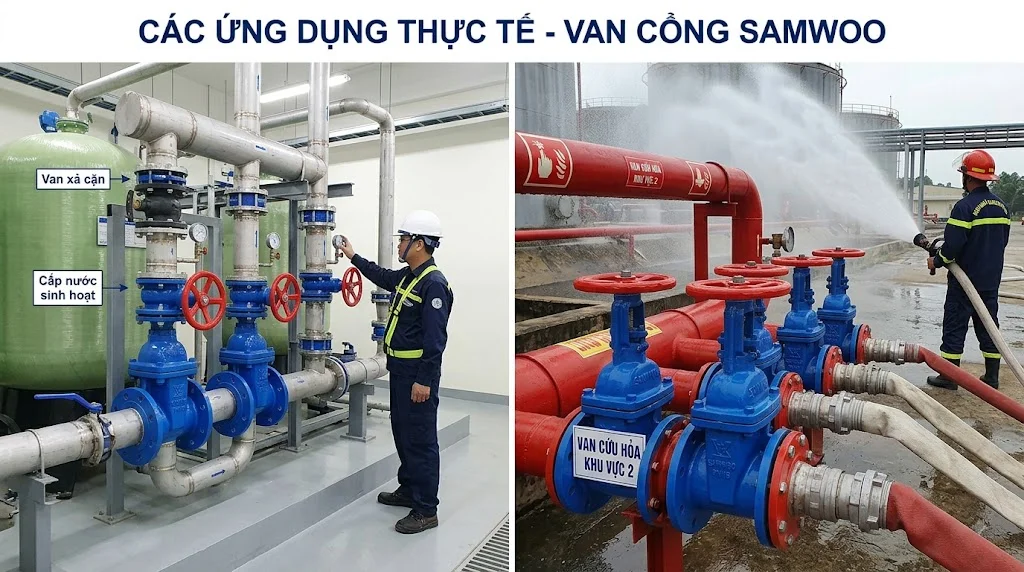

Van cổng  Samwoo dùng cho PCCC

Ứng dụng trong hệ thống PCCC

Van cổng  Samwoo có thể được sử dụng trong hệ thống PCCC để đóng ngắt hoặc cô lập các tuyến đường ống cấp nước chữa cháy. Kích thước van được lựa chọn dựa trên thiết kế hệ thống và yêu cầu lưu lượng.

Van có thể được bố trí trên các tuyến ống chính, nhánh phân phối hoặc tại các vị trí cần cô lập từng khu vực. Tuy nhiên, sản phẩm sử dụng cho PCCC phải đáp ứng các tiêu chuẩn và yêu cầu kỹ thuật được quy định trong hồ sơ của công trình.

Van cổng  Samwoo có công tắc giám sát

Tùy cấu hình, Van cổng  Samwoo có thể được trang bị thêm tamper switch hoặc supervisory switch để giám sát trạng thái đóng mở. Công tắc này giúp phát hiện khi van bị thay đổi khỏi vị trí yêu cầu.

Tín hiệu từ công tắc có thể được đưa về module giám sát và tủ PCCC. Nhờ đó, nhân viên vận hành có thể phát hiện van bị đóng hoặc thay đổi trạng thái mà không cần kiểm tra thủ công tại từng vị trí.

Các kích thước Van cổng  Samwoo phổ biến

Van cổng  Samwoo DN50

DN50 tương đương khoảng 2 inch, thường được sử dụng trên các tuyến ống nước và PCCC có kích thước vừa. Tùy model, van có thể sử dụng mặt bích và cấp áp suất phù hợp với hệ thống.

Van cổng  Samwoo DN65

DN65 tương đương khoảng 2 1/2 inch và thường được sử dụng trong các tuyến PCCC hoặc cấp nước có lưu lượng lớn hơn DN50. Khi lựa chọn cần kiểm tra đúng tiêu chuẩn mặt bích và cấp áp suất.

Van cổng  Samwoo DN80

DN80 tương đương khoảng 3 inch, là kích thước khá phổ biến trong hệ thống cấp nước và PCCC. Van có thể được sử dụng để cô lập các tuyến hoặc khu vực của hệ thống.

Ưu điểm của Van cổng  Samwoo

Kết cấu chắc chắn

Van cổng  Samwoo được thiết kế cho các hệ thống đường ống cần đóng ngắt và cô lập dòng lưu chất. Các dòng van gang hoặc gang cầu có kết cấu phù hợp với nhiều hệ thống cấp nước và kỹ thuật.

Tuy nhiên, độ bền và khả năng làm việc thực tế phải được đánh giá theo đúng model, vật liệu và điều kiện vận hành. Không nên đánh giá chỉ dựa vào tên thương hiệu.

Tổn thất áp suất thấp khi mở hoàn toàn

Khi van mở hoàn toàn, cánh van được nâng khỏi đường dòng chảy. Nhờ vậy, mức cản trở đối với dòng lưu chất tương đối thấp.

Đặc tính này giúp van cổng phù hợp với các tuyến ống cần duy trì lưu lượng. Tuy nhiên, nếu cần điều tiết lưu lượng thì nên sử dụng loại van chuyên dụng cho chức năng này.

Nhiều kích thước và cấu hình

Van cổng  Samwoo có thể được lựa chọn theo nhiều kích thước, vật liệu và kiểu vận hành. Người dùng có thể lựa chọn cấu hình phù hợp với đường ống, áp suất và môi trường làm việc.

Đối với hệ thống PCCC, có thể quan tâm thêm đến cấu hình van có công tắc giám sát nếu thiết kế yêu cầu.

Xác định vật liệu

Van gang hoặc gang cầu thường phù hợp với hệ thống nước. Nếu môi trường có tính ăn mòn cao, cần cân nhắc vật liệu chống ăn mòn phù hợp hơn.

Ngoài thân van, cần kiểm tra vật liệu của cánh, trục, seat và gioăng. Đây là những bộ phận có ảnh hưởng trực tiếp đến khả năng làm kín và tuổi thọ của van.

Giá Van cổng Samwoo

Giá Van cổng Samwoo phụ thuộc vào kích thước DN, cấp áp suất, vật liệu, model, tiêu chuẩn kết nối và cấu hình van. Van DN50 sẽ có mức giá khác DN100, DN150 hoặc DN200; van có hộp số hoặc công tắc giám sát cũng có giá khác cấu hình vận hành thông thường.

Nếu sử dụng trong PCCC, giá còn phụ thuộc vào yêu cầu về chứng nhận và cấu hình giám sát. Khi yêu cầu báo giá nên cung cấp model Samwoo + DN + PN/Class + vật liệu + tiêu chuẩn mặt bích + công tắc giám sát nếu có + số lượng.

FAQ về Van cổng Samwoo

Van cổng Samwoo là của nước nào?

Samwoo là thương hiệu van có nguồn gốc từ Hàn Quốc, được sử dụng trong nhiều ứng dụng đường ống và hệ thống kỹ thuật. Thương hiệu này được biết đến với các dòng van phục vụ cấp nước, PCCC và các ứng dụng công nghiệp.

Tuy nhiên, nguồn gốc thương hiệu và nơi sản xuất thực tế của từng model không nên mặc định là giống nhau. Khi mua hàng, nên kiểm tra nhãn sản phẩm, catalogue và chứng từ xuất xứ của đúng model.

Van cổng Samwoo có dùng cho PCCC không?

Có thể sử dụng nếu đúng model đáp ứng các yêu cầu kỹ thuật và tiêu chuẩn PCCC của công trình. Đối với hệ thống chữa cháy, cần kiểm tra đặc biệt về áp suất, vật liệu, khả năng làm kín và chứng nhận của sản phẩm.

Nếu hệ thống yêu cầu giám sát trạng thái van, có thể lựa chọn cấu hình có tamper switch/supervisory switch. Không nên chỉ dựa vào tên thương hiệu để kết luận van phù hợp với PCCC.

Van cổng  Samwoo PN16 là gì?

Van cổng  Samwoo PN16 là van có cấp áp suất danh nghĩa PN16 theo tiêu chuẩn áp dụng. Cấu hình này thường được quan tâm trong các hệ thống cấp nước và một số hệ thống kỹ thuật.

Tuy nhiên, áp suất làm việc cho phép còn phụ thuộc vào nhiệt độ, vật liệu và thiết kế cụ thể của van. Vì vậy cần kiểm tra catalogue của đúng model trước khi sử dụng.

Van cổng Samwoo có công tắc giám sát không?

Có thể có tùy model hoặc cấu hình lắp đặt. Công tắc giám sát được sử dụng để phát hiện van bị thay đổi khỏi trạng thái yêu cầu và truyền tín hiệu về hệ thống PCCC.

Cần phân biệt công tắc giám sát với bộ truyền động điện. Công tắc chỉ giám sát trạng thái, còn actuator mới thực hiện chức năng điều khiển đóng mở van.

Van cổng Samwoo có những kích thước nào?

Tùy dòng sản phẩm, van có thể được cung cấp ở nhiều kích thước từ DN50 đến các kích thước lớn hơn. Các kích thước DN65, DN80, DN100, DN150 và DN200 thường được quan tâm trong hệ thống cấp nước và PCCC.

Để xác định chính xác sản phẩm, cần cung cấp DN cùng với PN/Class và kiểu kết nối. Chỉ cung cấp kích thước DN chưa đủ để xác định một model cụ thể.

Van cổng Samwoo có điều tiết lưu lượng được không?

Van cổng  Samwoo chủ yếu được thiết kế để đóng hoặc mở hoàn toàn đường ống. Không nên sử dụng van ở trạng thái mở một phần trong thời gian dài để điều tiết lưu lượng.

Nếu cần điều chỉnh lưu lượng thường xuyên, nên sử dụng van cầu, van bướm điều khiển hoặc van điều khiển chuyên dụng. Việc lựa chọn phụ thuộc vào loại lưu chất, áp suất và yêu cầu điều khiển của hệ thống.

Kết luận

Van cổng Samwoo là dòng van cổng thương hiệu Hàn Quốc, được sử dụng trong các hệ thống cấp nước, PCCC, HVAC, xử lý nước và đường ống kỹ thuật. Van có nhiều lựa chọn về kích thước, cấp áp suất, vật liệu và cấu hình vận hành, đáp ứng nhiều nhu cầu đóng ngắt và cô lập đường ống.

Khi lựa chọn Van cổng  Samwoo, cần xác định đầy đủ model, DN, PN/Class, vật liệu, kiểu ty, tiêu chuẩn mặt bích, loại lưu chất và nhiệt độ làm việc. Với hệ thống PCCC, cần kiểm tra thêm chứng nhận của đúng model và yêu cầu công tắc giám sát để bảo đảm sản phẩm đáp ứng đúng thiết kế và tiêu chuẩn của công trình Van cổng Samwoo.
