Van cổng Rinco là gì? Cấu tạo, thông số và ứng dụng

Van cổng Rinco là dòng Gate Valve mang thương hiệu Rinco, được sử dụng để đóng mở và cô lập dòng lưu chất trong đường ống. Trên thị trường Việt Nam, van Rinco có nhiều dòng sản phẩm bằng đồng, gang và gang dẻo, phục vụ các hệ thống cấp nước, nước thải và nhiều ứng dụng công nghiệp. Một số tài liệu nhà cung cấp tại Việt Nam giới thiệu Rinco là thương hiệu đến từ Đài Loan và có các dòng van đáp ứng nhiều tiêu chuẩn kết nối khác nhau.

Van cổng  Rinco có nhiều cấu hình như van ty chìm, van gang dẻo PN16, PN20 và van cổng tiêu chuẩn DIN. Tùy dòng sản phẩm, van có thể sử dụng kết nối mặt bích PN10, PN16, PN20, JIS 10K hoặc ANSI 150-LB; riêng dòng van cổng đồng 401R được giới thiệu với kết nối ren BSP và áp suất PN16.

Khi lựa chọn Van cổng  Rinco, cần xác định chính xác kích thước DN, cấp áp suất, tiêu chuẩn kết nối và loại vật liệu. Đây là những thông số quyết định van có phù hợp với đường ống và điều kiện vận hành thực tế hay không.

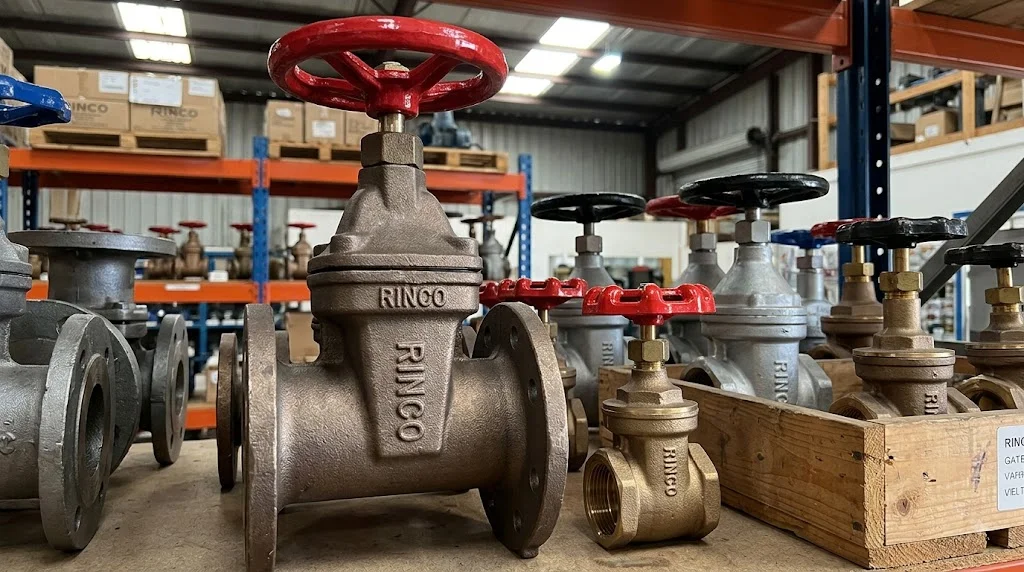

Van cổng  Rinco dùng để làm gì?

Van cổng  Rinco được sử dụng chủ yếu để đóng hoặc mở hoàn toàn dòng nước trong đường ống. Khi mở hoàn toàn, cửa van được nâng lên khỏi đường đi của dòng chảy nên dòng nước có thể đi qua tương đối thông thoáng, giúp hạn chế tổn thất áp suất.

Van thường được lắp tại các vị trí cần cô lập đường ống để sửa chữa, bảo trì hoặc phân chia từng khu vực của hệ thống. Các dòng Van cổng  Rinco được giới thiệu trên thị trường có thể sử dụng cho môi trường nước và nước thải, tùy theo model cụ thể.

Van cổng không phải lựa chọn tối ưu cho việc điều tiết lưu lượng liên tục. Khi cần kiểm soát lưu lượng thường xuyên, nên sử dụng loại van được thiết kế chuyên dụng cho chức năng điều tiết để hạn chế mài mòn và rung động.

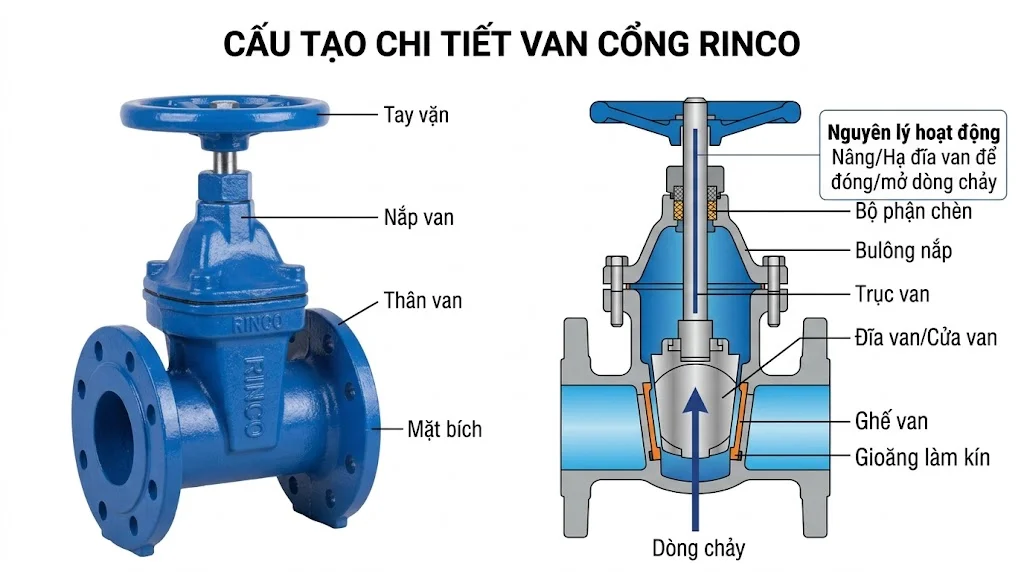

Cấu tạo Van cổng  Rinco

Thân van

Thân van là bộ phận chính chứa cửa van và chịu áp lực của dòng lưu chất. Tùy dòng sản phẩm, Rinco có các loại van sử dụng vật liệu đồng, gang hoặc gang dẻo, đáp ứng những điều kiện làm việc khác nhau.

Đối với các dòng van gang dẻo, thân van thường được phủ epoxy nhằm tăng khả năng bảo vệ bề mặt. Một số tài liệu kỹ thuật của Van cổng  Rinco DIN cũng ghi nhận phần bên trong và bên ngoài được phủ bột epoxy.

Cửa van

Cửa van là bộ phận trực tiếp ngăn dòng nước khi van đóng. Khi người vận hành xoay tay quay, cửa van được nâng lên hoặc hạ xuống thông qua trục van.

Với các dòng van cổng dùng cho nước, cửa van có thể được thiết kế để tạo độ kín phù hợp với môi trường làm việc. Vật liệu và cấu tạo cửa van cần được kiểm tra theo đúng catalogue của từng model.

Trục van

Trục van truyền chuyển động từ tay quay hoặc cơ cấu vận hành đến cửa van. Khi xoay tay quay theo chiều mở, trục nâng cửa van lên; khi xoay theo chiều đóng, cửa van hạ xuống.

Các dòng Van cổng  Rinco có cả cấu hình ty chìm và những thiết kế khác tùy sản phẩm. Dòng Van cổng  Rinco ty chìm được giới thiệu với dải kích thước từ DN50 đến DN600.

Tay quay

Tay quay giúp người vận hành đóng mở van thủ công. Với những van kích thước nhỏ, có thể thao tác trực tiếp bằng tay quay mà không cần hộp số.

Đối với van kích thước lớn hoặc trường hợp lực vận hành cao, có thể sử dụng cơ cấu truyền động phù hợp. Khi vận hành cần tránh dùng lực quá lớn sau khi cửa van đã đạt giới hạn hành trình.

Gioăng và Seat

Seat và gioăng có nhiệm vụ tạo độ kín khi cửa van ở vị trí đóng. Chất lượng của hệ thống làm kín ảnh hưởng trực tiếp đến khả năng hạn chế rò rỉ của van.

Với từng loại lưu chất, cần lựa chọn vật liệu làm kín tương thích với nhiệt độ và đặc tính hóa học của môi trường. Vì vậy, không nên suy đoán vật liệu gioăng chỉ dựa vào tên thương hiệu.

Nguyên lý hoạt động của Van cổng  Rinco

Khi cần mở Van cổng  Rinco, người vận hành xoay tay quay theo chiều mở. Chuyển động quay được truyền qua trục để nâng cửa van lên khỏi vị trí làm kín.

Khi cửa van được nâng hoàn toàn, tiết diện dòng chảy được mở tối đa. Đây là đặc điểm giúp van cổng phù hợp với các tuyến đường ống cần duy trì lưu lượng và hạn chế tổn thất áp suất khi van mở hoàn toàn.

Khi đóng van, cửa van hạ xuống và tiếp xúc với Seat. Khi đạt vị trí làm kín, dòng nước bị ngăn lại và khu vực phía sau van được cô lập.

Các loại Van cổng  Rinco phổ biến

Van cổng  Rinco ty chìm

Van cổng  Rinco ty chìm là dòng van có trục nằm bên trong thân van, không nhô lên rõ rệt trong quá trình đóng mở. Thiết kế này giúp giảm chiều cao tổng thể và phù hợp với những vị trí có không gian hạn chế.

Theo thông tin kỹ thuật được công bố, dòng van này có kích thước từ DN50 đến DN600, áp suất làm việc có các lựa chọn 10, 16, 20 và 25 kgf/cm² tùy cấu hình. Sản phẩm được giới thiệu dùng cho nước và nước thải, với các lựa chọn kết nối PN10, PN16, PN20, JIS 10K và ANSI 150-LB.

Van cổng  Rinco gang dẻo PN16

Van cổng  Rinco gang dẻo PN16 là dòng van sử dụng thân gang dẻo và được thiết kế cho hệ thống nước, nước thải. Tài liệu sản phẩm được công bố cho biết dòng này được sản xuất theo EN 1074 và BS 5163, với áp suất làm việc từ 16 bar đến 24 bar tùy thông tin cấu hình.

Van có kết nối mặt bích và có lựa chọn theo tiêu chuẩn JIS 10K. Nhiệt độ làm việc được công bố trong tài liệu tham khảo là khoảng -10 đến 100°C, nhưng khi sử dụng thực tế vẫn cần đối chiếu catalogue của đúng model.

Van cổng  Rinco gang dẻo PN20

Van cổng  Rinco gang dẻo PN20 được thiết kế cho áp suất cao hơn dòng PN16. Tài liệu sản phẩm công bố áp suất làm việc 20 bar và thân van có khả năng chịu áp suất dưới 30 bar theo thông tin của nhà cung cấp.

Dòng van này được giới thiệu sử dụng cho nước và nước thải, đồng thời có lớp phủ epoxy bảo vệ bên trong và bên ngoài. Đây là lựa chọn đáng cân nhắc khi hệ thống yêu cầu cấp áp suất cao hơn PN16.

Van cổng  Rinco tiêu chuẩn DIN

Van cổng  Rinco tiêu chuẩn DIN được thiết kế theo các tiêu chuẩn liên quan đến DIN và ISO. Thông tin sản phẩm công bố tiêu chuẩn DIN 3202 F4/ISO 5752 14, áp suất làm việc 16 và mặt bích theo DIN/BS EN 1092.

Thân van được giới thiệu sản xuất theo DIN 32030 và bên trong, bên ngoài được phủ bột epoxy. Dòng này phù hợp với những công trình yêu cầu hệ tiêu chuẩn DIN và cần kiểm soát rõ thông số kết nối.

Van cổng  Rinco đồng 401R

Van cổng  Rinco đồng 401R là dòng van cổng bằng đồng, sử dụng kết nối BSP và có áp suất làm việc được công bố là PN16. Tài liệu sản phẩm ghi nhiệt độ làm việc khoảng -10 đến 120°C và tiêu chuẩn sản xuất BS EN 12288:2003, BS 5154.

Thông số kỹ thuật Van cổng  Rinco

Dải thông số trên được tổng hợp từ các dòng Rinco đang được giới thiệu trên thị trường Việt Nam, không phải thông số chung áp dụng cho tất cả sản phẩm. Ví dụ, van ty chìm có dải DN50–DN600 và nhiều cấp áp suất, trong khi van đồng 401R có kết nối BSP và PN16.

Ưu điểm của Van cổng  Rinco

Van cổng  Rinco có ưu điểm về sự đa dạng dòng sản phẩm, từ van đồng kích thước nhỏ đến van gang dẻo kích thước lớn. Điều này giúp người dùng có thể lựa chọn sản phẩm phù hợp với đường ống, áp suất và kiểu kết nối của từng hệ thống.

Các dòng van gang dẻo được giới thiệu với lớp phủ epoxy bên trong và bên ngoài, giúp bảo vệ thân van trong môi trường nước. Một số dòng còn được thiết kế theo các tiêu chuẩn như EN 1074, BS 5163 hoặc DIN, thuận tiện khi công trình yêu cầu tiêu chuẩn kỹ thuật cụ thể.

Van cổng cũng có ưu điểm chung là trở lực dòng chảy thấp khi mở hoàn toàn. Đây là lý do dòng sản phẩm này thường được sử dụng trên các tuyến ống cấp nước và mạng lưới cần khả năng cô lập đường ống.

Van cổng  Rinco có dùng cho PCCC không?

Van cổng  Rinco có thể được sử dụng trong hệ thống PCCC nếu đúng model đáp ứng yêu cầu của công trình. Không nên mặc định mọi Van cổng  Rinco đều là van chuyên dụng cho PCCC chỉ dựa vào thương hiệu hoặc vật liệu.

Đối với hệ thống chữa cháy, cần kiểm tra tiêu chuẩn, cấp áp suất, chứng nhận và yêu cầu giám sát trạng thái theo hồ sơ thiết kế. Nếu hệ thống yêu cầu công tắc giám sát van, cần lựa chọn đúng cấu hình có khả năng đáp ứng yêu cầu này.

Đặc biệt, các thông tin về EN, BS, DIN hoặc JIS của một model không đồng nghĩa sản phẩm đó mặc nhiên có chứng nhận PCCC như UL hoặc FM. Vì vậy, nếu công trình yêu cầu chứng nhận cụ thể, cần kiểm tra trực tiếp hồ sơ của đúng model trước khi đặt hàng.

Van cổng  Rinco có điều tiết lưu lượng không?

Van cổng  Rinco chủ yếu được sử dụng để đóng hoặc mở hoàn toàn đường ống. Khi mở hoàn toàn, cửa van được đưa ra khỏi dòng chảy nên tổn thất áp suất tương đối thấp.

Không nên sử dụng van ở trạng thái mở một phần trong thời gian dài để điều tiết lưu lượng. Dòng chảy có thể gây rung động, xói mòn cửa van và ảnh hưởng đến khả năng làm kín.

Nếu hệ thống yêu cầu điều chỉnh lưu lượng thường xuyên, nên cân nhắc van cầu, van bướm điều khiển hoặc van điều khiển chuyên dụng. Việc lựa chọn cần dựa trên lưu lượng, áp suất và đặc tính của lưu chất.

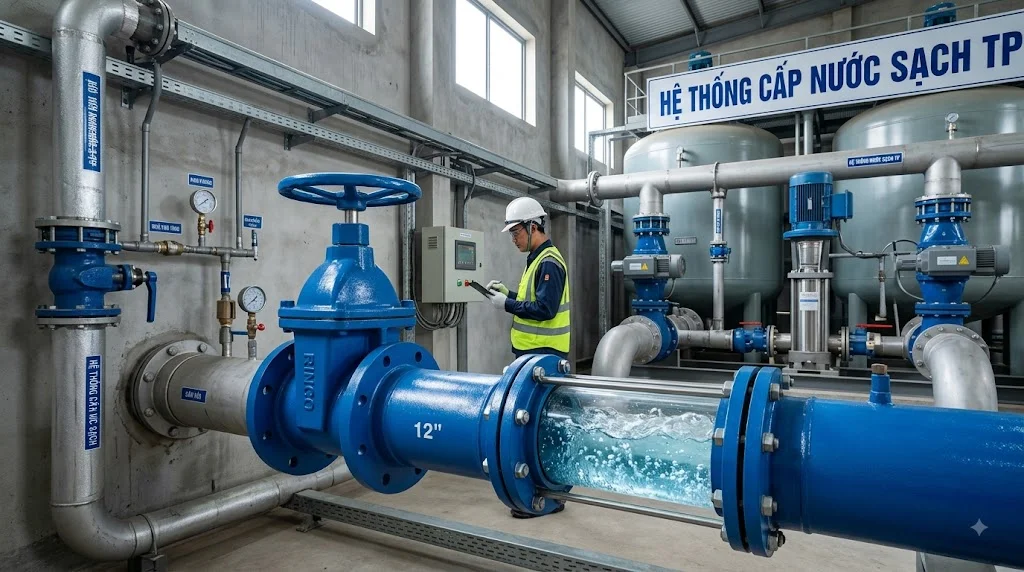

Ứng dụng của Van cổng  Rinco

Van cổng  Rinco được sử dụng trong các hệ thống cấp nước và mạng đường ống kỹ thuật. Các dòng van gang dẻo được giới thiệu dành cho cả nước và nước thải, phù hợp với các ứng dụng hạ tầng và xử lý nước.

Trong công nghiệp, van có thể được sử dụng tại các tuyến ống cần đóng mở và cô lập thiết bị. Với những công trình sử dụng tiêu chuẩn DIN, JIS hoặc ANSI, có thể lựa chọn dòng van có kiểu kết nối tương ứng.

Đối với hệ thống PCCC, van cần được lựa chọn theo đúng thiết kế và yêu cầu chứng nhận. Không nên sử dụng một model van nước thông thường cho PCCC nếu chưa xác minh khả năng đáp ứng tiêu chuẩn của công trình.

FAQ – Câu hỏi thường gặp về Van cổng Rinco

Van cổng Rinco của nước nào?

Các tài liệu bán hàng tại Việt Nam giới thiệu Rinco Taiwan, tức thương hiệu có nguồn gốc từ Đài Loan. Tuy nhiên, khi mua một model cụ thể nên kiểm tra nhãn sản phẩm, catalogue và chứng từ xuất xứ để xác định chính xác nguồn gốc của sản phẩm đó.

Van cổng Rinco có những kích thước nào?

Tùy dòng sản phẩm, van Rinco có nhiều kích thước. Riêng dòng Van cổng  Rinco ty chìm được giới thiệu với dải từ DN50 đến DN600.

Van cổng Rinco có dùng cho nước thải không?

Có, một số dòng được nhà cung cấp công bố sử dụng cho cả nước và nước thải. Tuy nhiên, với nước thải có tính ăn mòn hoặc chứa nhiều chất rắn, cần kiểm tra vật liệu và cấu hình của đúng model trước khi sử dụng.

Van cổng Rinco PN16 là gì?

Van cổng  Rinco PN16 là Van cổng  Rinco có cấp áp suất danh nghĩa PN16 theo tiêu chuẩn áp dụng. Một số dòng gang dẻo Rinco được giới thiệu theo EN 1074 và BS 5163 với cấp áp suất PN16.

Van cổng  Rinco có tốt không?

Van Rinco có nhiều dòng sản phẩm và tiêu chuẩn khác nhau nên chất lượng cần được đánh giá theo từng model cụ thể. Khi lựa chọn nên xem xét vật liệu, tiêu chuẩn sản xuất, cấp áp suất, chứng từ và điều kiện bảo hành thay vì chỉ dựa vào tên thương hiệu.

Kết luận Van cổng Rinco

Van cổng Rinco là dòng Gate Valve được sử dụng cho nhiều hệ thống đường ống, nổi bật với các lựa chọn van đồng, van gang dẻo, van ty chìm và các phiên bản theo tiêu chuẩn DIN, JIS hoặc ANSI. Một số dòng được công bố sử dụng cho nước và nước thải, với dải kích thước và cấp áp suất khá đa dạng.

Khi lựa chọn Van cổng  Rinco, cần kiểm tra đầy đủ kích thước DN, PN, vật liệu, kiểu ty, tiêu chuẩn kết nối, nhiệt độ, lưu chất và chứng nhận. Đặc biệt với hệ thống PCCC hoặc công trình yêu cầu tiêu chuẩn cụ thể, cần xác minh hồ sơ của đúng model thay vì chỉ căn cứ vào thương hiệu Rinco Van cổng Rinco.
