Van cổng OS&Y là gì? Cấu tạo, nguyên lý, ứng dụng PCCC và cách chọn

Van cổng OS&Y là loại van cổng ty nổi, trong đó OS&Y là viết tắt của Outside Screw and Yoke. Có thể hiểu là trục vít nằm bên ngoài và cơ cấu yoke bên ngoài thân van. Đây là một loại van cổng được sử dụng phổ biến trong hệ thống cấp nước, PCCC, sprinkler và các đường ống công nghiệp.

Điểm dễ nhận biết nhất của Van cổng  OS&Y là trục van di chuyển lên xuống bên ngoài thân van khi đóng mở. Khi van mở, trục nhô lên; khi van đóng, trục hạ xuống.

Nhờ đặc điểm này, người vận hành có thể quan sát tương đối trực quan trạng thái của van.

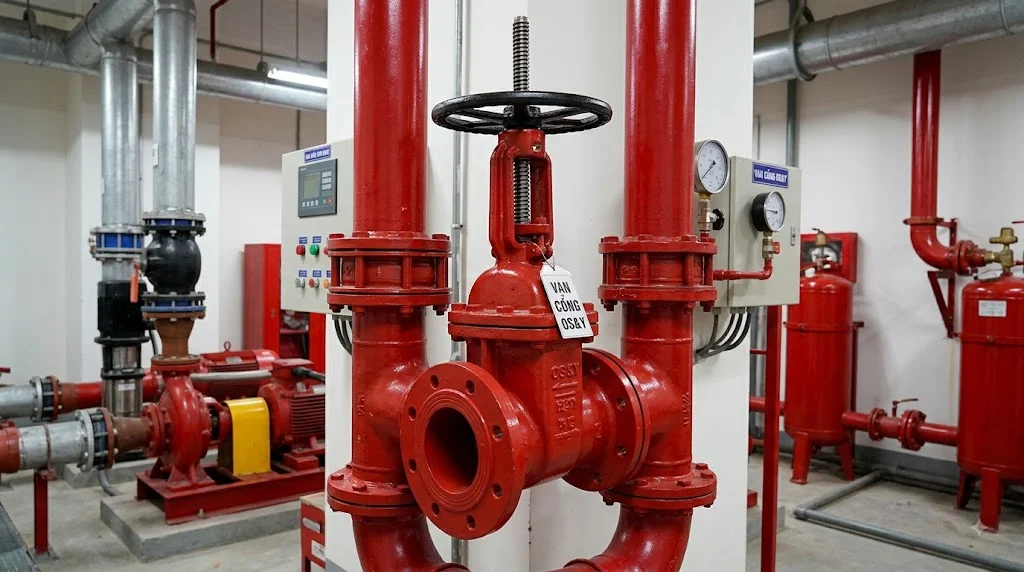

Van cổng  OS&Y có phải van ty nổi không?

OS&Y chính là dạng van cổng ty nổi

Trong cách gọi thông dụng:

OS&Y = Outside Screw and Yoke = van cổng ty nổi

Khi xoay tay quay:

• Mở van: trục van đi lên.

• Đóng van: trục van đi xuống.

Điều này khác với van cổng ty chìm, trong đó trục chủ yếu quay nhưng không nhô lên hoặc hạ xuống theo cánh van.

Cách nhận biết van OS&Y

Có thể nhận biết van OS&Y bằng cách quan sát trục:

Van mở → trục nhô cao lên

Van đóng → trục hạ xuống

Vì vậy, chỉ cần nhìn vị trí của trục, người vận hành có thể nhận biết tương đối nhanh van đang ở trạng thái nào.

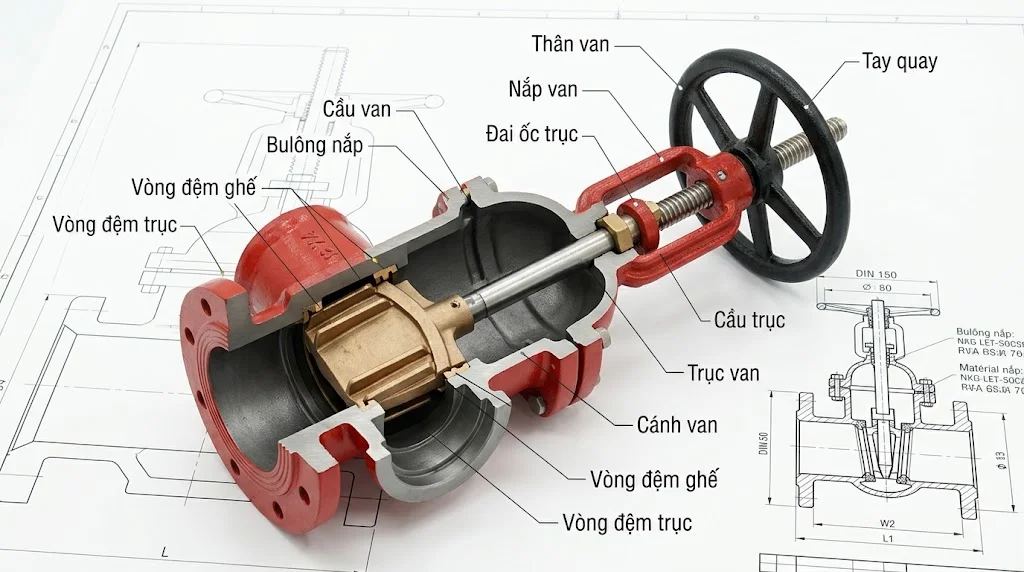

Cấu tạo van cổng OS&Y

Thân van

Thân van chứa cánh van và chịu áp lực của dòng lưu chất. Vật liệu thân có thể là gang, gang cầu, thép hoặc inox tùy ứng dụng.

Trong hệ thống PCCC, Van cổng  OS&Y bằng gang cầu là một cấu hình khá phổ biến.

Cánh van

Cánh van là bộ phận trực tiếp đóng hoặc mở dòng nước. Cánh di chuyển lên xuống bên trong thân van.

Khi mở hoàn toàn, cánh van được nâng lên khỏi đường dòng chảy. Khi đóng, cánh van hạ xuống và tiếp xúc với seat.

Trục van

Trục van là bộ phận đặc trưng của thiết kế OS&Y. Trục nằm bên ngoài và chuyển động lên xuống khi vận hành.

Trục có thể được chế tạo từ vật liệu có khả năng chịu lực và chống ăn mòn phù hợp với môi trường làm việc.

Yoke

Yoke là kết cấu bên ngoài thân van, giữ và hỗ trợ cơ cấu trục vít.

Đây chính là một phần trong tên gọi Outside Screw and Yoke.

Tay quay

Tay quay được sử dụng để đóng mở van. Khi xoay tay quay, chuyển động quay được chuyển thành chuyển động nâng hoặc hạ trục van.

Van kích thước lớn có thể sử dụng hộp số để giảm lực vận hành.

Seat

Seat là bề mặt làm kín giữa cánh van và thân van. Khi van đóng, cánh van tiếp xúc với seat để ngăn dòng nước đi qua.

Vật liệu seat phải phù hợp với lưu chất, áp suất và nhiệt độ làm việc.

Nguyên lý hoạt động của van cổng OS&Y

Khi mở van

Khi xoay tay quay theo chiều mở, trục van di chuyển lên trên và kéo cánh van lên.

Khi van mở hoàn toàn, cánh van được đưa ra khỏi đường dòng chảy, cho phép nước đi qua thân van.

Đây cũng là thời điểm trục van nhô lên rõ rệt bên ngoài van.

Khi đóng van

Khi xoay tay quay theo chiều đóng, trục van di chuyển xuống và đưa cánh van xuống vị trí đóng.

Cánh van tiếp xúc với seat và ngăn dòng nước đi qua.

Khi van đóng, phần trục nổi bên ngoài sẽ hạ xuống.

Van cổng  OS&Y khác van cổng ty chìm như thế nào?

Ưu điểm lớn của OS&Y là khả năng nhận biết trạng thái van bằng mắt thường.

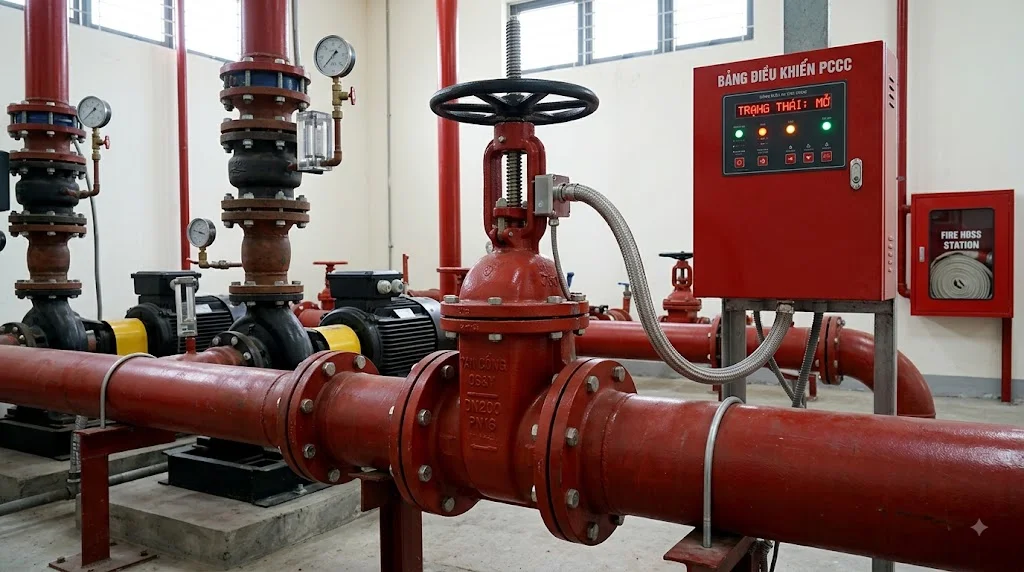

Van cổng  OS&Y trong hệ thống PCCC

Tại sao PCCC thường sử dụng van OS&Y?

Trong hệ thống PCCC, nhiều van kiểm soát cần được duy trì ở trạng thái mở để nước có thể truyền đến hệ thống chữa cháy.

Van OS&Y giúp nhân viên vận hành dễ dàng quan sát vị trí trục.

Nếu trục nhô lên, có thể nhận biết van đang ở trạng thái mở. Nếu trục hạ xuống, van đang đóng hoặc đã được đóng một phần.

Tuy nhiên, vị trí trục chỉ là dấu hiệu cơ khí. Khi nghiệm thu hoặc bảo trì vẫn cần kiểm tra theo đúng quy trình của hệ thống.

OS&Y có thể kết hợp công tắc giám sát

Van cổng  OS&Y có thể được trang bị tamper switch/supervisory switch để giám sát trạng thái van.

Khi đó:

Van OS&Y → đóng/mở nước

Tamper switch → giám sát vị trí van

Module giám sát → nhận tín hiệu

Tủ PCCC → hiển thị cảnh báo

Đây là cấu hình thường được quan tâm trong hệ thống sprinkler và mạng lưới cấp nước chữa cháy.

Van cổng  OS&Y có công tắc giám sát

Công tắc giám sát hoạt động như thế nào?

Công tắc được gắn vào cơ cấu vận hành của van. Khi van bắt đầu bị đóng khỏi vị trí bình thường, chuyển động của trục hoặc cơ cấu liên kết sẽ tác động vào công tắc.

Tiếp điểm thay đổi trạng thái và tín hiệu được truyền về hệ thống giám sát PCCC.

Nhờ đó, nhân viên vận hành có thể nhận biết van đã bị thay đổi trạng thái mà không cần kiểm tra trực tiếp tại vị trí lắp đặt.

OS&Y và tamper switch có phải là một thiết bị không?

Không.

OS&Y là kiểu thiết kế van.

Tamper switch là thiết bị giám sát trạng thái được gắn thêm vào van.

Vì vậy có thể có:

• Van OS&Y không có tamper switch.

• Van OS&Y có tamper switch.

• Van OS&Y có cấu hình giám sát theo yêu cầu của hệ thống.

Các loại Van cổng  OS&Y phổ biến

Van cổng  OS&Y gang

Van cổng  OS&Y thân gang thường được sử dụng trong hệ thống nước và một số ứng dụng kỹ thuật.

Đối với hệ thống PCCC, cần kiểm tra đúng tiêu chuẩn và chứng nhận của model trước khi lựa chọn.

Van cổng  OS&Y gang cầu

Van gang cầu OS&Y có độ bền cơ học tốt và thường được sử dụng trên mạng lưới cấp nước, PCCC.

Cánh van có thể sử dụng lớp phủ đàn hồi để tăng khả năng làm kín.

Van cổng  OS&Y thép

Van OS&Y bằng thép phù hợp với những hệ thống yêu cầu cao hơn về áp suất hoặc nhiệt độ.

Các ứng dụng có thể bao gồm dầu khí, năng lượng, hơi và các hệ thống công nghiệp.

Van cổng  OS&Y inox

Van OS&Y inox được sử dụng trong những môi trường cần khả năng chống ăn mòn cao.

Vật liệu inox cần được lựa chọn dựa trên loại lưu chất và điều kiện vận hành. Không phải mọi loại inox đều phù hợp với mọi môi trường.

Van cổng  OS&Y DN50, DN80, DN100, DN150

Van cổng  OS&Y DN50

DN50 tương đương khoảng 2 inch. Van thường được sử dụng trên các tuyến ống PCCC và cấp nước kích thước vừa.

Có thể kết hợp công tắc giám sát nếu hệ thống yêu cầu.

Van cổng  OS&Y DN80

DN80 tương đương khoảng 3 inch. Đây là kích thước khá phổ biến trong hệ thống PCCC và cấp nước.

Van thường sử dụng kết nối mặt bích và có thể được trang bị tamper switch.

Van cổng  OS&Y DN100

DN100 tương đương khoảng 4 inch. Van thường được sử dụng trên các tuyến phân phối nước và hệ thống PCCC có lưu lượng lớn.

Tùy thiết kế, van có thể sử dụng tay quay hoặc hộp số.

Van cổng  OS&Y DN150

DN150 tương đương khoảng 6 inch. Van phù hợp với các tuyến ống chính có lưu lượng lớn.

Do kích thước lớn, cần kiểm tra không gian phía trên van để bảo đảm trục OS&Y có đủ khoảng trống khi mở.

Ưu điểm của van cổng OS&Y

Dễ nhận biết trạng thái van

Đây là ưu điểm nổi bật nhất của van OS&Y.

Khi van mở, trục nhô lên. Khi van đóng, trục hạ xuống. Nhân viên vận hành có thể kiểm tra trạng thái van bằng mắt.

Phù hợp với hệ thống PCCC

Khả năng quan sát trực quan khiến OS&Y phù hợp với các vị trí cần kiểm soát trạng thái van thường xuyên.

Khi kết hợp thêm tamper switch, trạng thái van còn có thể được giám sát từ xa.

Tổn thất áp suất thấp khi mở hoàn toàn

Giống các loại van cổng khác, khi mở hoàn toàn, cánh van được nâng khỏi dòng chảy.

Điều này giúp giảm mức độ cản trở dòng nước và phù hợp với các tuyến cần lưu lượng lớn.

Nhược điểm của van cổng OS&Y

Cần không gian phía trên

Do trục di chuyển lên xuống bên ngoài thân van, cần có khoảng không phía trên đủ lớn.

Đây là yếu tố cần đặc biệt lưu ý khi lắp đặt trong phòng kỹ thuật, trần giả hoặc khu vực có không gian hạn chế.

Không phù hợp để điều tiết

Van cổng  OS&Y chủ yếu được thiết kế để đóng hoặc mở hoàn toàn.

Không nên sử dụng van mở một phần trong thời gian dài để điều chỉnh lưu lượng vì có thể gây rung động, xói mòn và ảnh hưởng đến seat.

Chi phí có thể cao hơn van cổng thông thường

Nếu van được trang bị thêm tamper switch, hộp số hoặc các phụ kiện giám sát, tổng chi phí sẽ cao hơn van cổng cơ bản.

Cách lựa chọn van cổng OS&Y

Xác định kích thước DN

Các kích thước phổ biến gồm:

• DN50 – 2 inch

• DN65 – 2 1/2 inch

• DN80 – 3 inch

• DN100 – 4 inch

• DN125 – 5 inch

• DN150 – 6 inch

• DN200 – 8 inch

Kích thước van phải phù hợp với đường ống và thiết kế thủy lực.

Xác định PN/Class

Cần xác định áp suất làm việc của hệ thống và lựa chọn van có pressure rating phù hợp.

Với hệ thống nước và PCCC, có thể gặp PN10, PN16 hoặc các cấp khác tùy tiêu chuẩn. Đối với hệ thống công nghiệp, có thể sử dụng Class 150, Class 300 hoặc cao hơn.

Kiểm tra tiêu chuẩn mặt bích

Van OS&Y kích thước trung bình và lớn thường sử dụng mặt bích.

Cần kiểm tra:

• DN.

• PN/Class.

• Tiêu chuẩn mặt bích.

• Số lượng lỗ bulông.

• Đường kính vòng lỗ.

• Chiều dài van.

Không nên chỉ dựa vào DN để mua van thay thế.

Kiểm tra công tắc giám sát

Nếu sử dụng trong PCCC, cần xác định hệ thống có yêu cầu tamper switch hay không.

Cần kiểm tra:

• Loại công tắc.

• Số lượng tiếp điểm.

• Thông số tiếp điểm.

• Cấp bảo vệ.

• Kiểu lắp đặt.

• Khả năng tương thích với module PCCC.

Kiểm tra không gian lắp đặt

Đây là yếu tố rất quan trọng với van OS&Y.

Do trục di chuyển lên khi mở, cần bảo đảm:

Chiều cao trần > chiều cao van khi mở + khoảng không bảo trì cần thiết.

Nếu không đủ không gian, có thể cân nhắc van ty chìm hoặc giải pháp khác phù hợp với thiết kế.

Giá van cổng OS&Y

Giá Van cổng  OS&Y phụ thuộc vào:

• Kích thước DN.

• PN/Class.

• Vật liệu thân.

• Thương hiệu.

• Tiêu chuẩn kết nối.

• Kiểu vận hành.

• Có hoặc không có hộp số.

• Có hoặc không có tamper switch.

• Chứng nhận PCCC.

Van OS&Y DN50 sẽ có giá khác DN100 hoặc DN150. Van có công tắc giám sát cũng có giá cao hơn cấu hình không có công tắc.

Khi yêu cầu báo giá nên cung cấp đầy đủ:

Van cổng  OS&Y + DN + PN/Class + vật liệu + tiêu chuẩn mặt bích + tamper switch + số lượng.

FAQ về van cổng OS&Y

OS&Y là viết tắt của gì?

OS&Y là viết tắt của Outside Screw and Yoke, chỉ thiết kế van có cơ cấu trục vít và yoke nằm bên ngoài thân van.

Trong thực tế, OS&Y thường được gọi là van cổng ty nổi.

Van cổng  OS&Y có phải van ty nổi không?

Đúng. OS&Y là một dạng van cổng ty nổi. Khi van đóng mở, trục van di chuyển lên hoặc xuống bên ngoài thân.

Đây cũng là đặc điểm giúp dễ nhận biết trạng thái của van.

Van cổng OS&Y có dùng cho PCCC không?

Có. Van OS&Y được sử dụng trong nhiều hệ thống PCCC, đặc biệt tại các vị trí cần kiểm soát trạng thái van.

Tuy nhiên, phải lựa chọn đúng model đáp ứng tiêu chuẩn và yêu cầu của công trình. Không phải mọi van OS&Y đều mặc nhiên được chứng nhận cho PCCC.

Van cổng OS&Y có cần công tắc giám sát không?

Không phải lúc nào cũng cần. Nếu hệ thống PCCC yêu cầu giám sát trạng thái van, có thể lắp thêm tamper switch/supervisory switch.

Công tắc giúp truyền trạng thái van về hệ thống giám sát hoặc tủ PCCC.

Van OS&Y có tốt hơn van ty chìm không?

Không thể nói loại nào tốt hơn trong mọi trường hợp.

OS&Y có ưu điểm về khả năng quan sát trạng thái và phù hợp với những vị trí cần giám sát trực quan. Trong khi đó, van ty chìm có ưu điểm về chiều cao thấp và tiết kiệm không gian.

Việc lựa chọn phụ thuộc vào vị trí lắp đặt và yêu cầu của hệ thống.

Van cổng OS&Y có điều tiết lưu lượng được không?

Không nên. Van cổng  OS&Y chủ yếu dùng để đóng hoặc mở hoàn toàn.

Nếu cần điều chỉnh lưu lượng liên tục, nên sử dụng van cầu, van bướm điều khiển hoặc van điều khiển chuyên dụng.

Kết luận

Van cổng OS&Y là loại van cổng ty nổi, viết tắt của Outside Screw and Yoke. Đặc điểm nổi bật là trục van di chuyển lên xuống bên ngoài thân, giúp người vận hành dễ dàng nhận biết trạng thái đóng mở bằng mắt.

Van được sử dụng phổ biến trong hệ thống cấp nước, PCCC, sprinkler và đường ống công nghiệp. Đối với PCCC, van OS&Y có thể kết hợp tamper switch để vừa đóng mở đường ống vừa giám sát trạng thái từ xa.

Khi lựa chọn Van cổng  OS&Y cần xác định đầy đủ DN, PN/Class, vật liệu, tiêu chuẩn mặt bích, chiều cao lắp đặt, kiểu vận hành và yêu cầu công tắc giám sát. Đặc biệt, cần tính toán khoảng không phía trên van vì trục sẽ nhô lên khi van mở hoàn toàn Van cổng OS&Y.
