Cấu tạo van cửa phai chi tiết | Nguyên lý hoạt động và ứng dụng

Cấu tạo van cửa phai được thiết kế để kiểm soát, ngăn chặn hoặc điều tiết dòng nước trong các kênh dẫn, bể chứa, mương thoát nước và công trình xử lý nước. Khác với van cổng sử dụng trong đường ống kín, van cửa phai thường được lắp tại các cửa xả, kênh dẫn hoặc vị trí giao tiếp giữa hai khu vực có dòng nước cần kiểm soát.

Van cửa phai còn được gọi là cửa phai, van phai hoặc sluice gate, tùy theo lĩnh vực và cách gọi. Cơ cấu chính của van gồm một tấm cửa chuyển động lên xuống trong khung dẫn hướng, kết hợp với hệ thống gioăng làm kín và cơ cấu nâng hạ.

Tùy kích thước và yêu cầu công trình, van cửa phai có thể vận hành bằng tay quay, vít me, hộp số, bộ truyền động điện hoặc các cơ cấu nâng hạ khác. Việc lựa chọn cấu tạo phù hợp giúp cửa phai vận hành ổn định, hạn chế rò rỉ và đáp ứng yêu cầu kiểm soát mực nước.

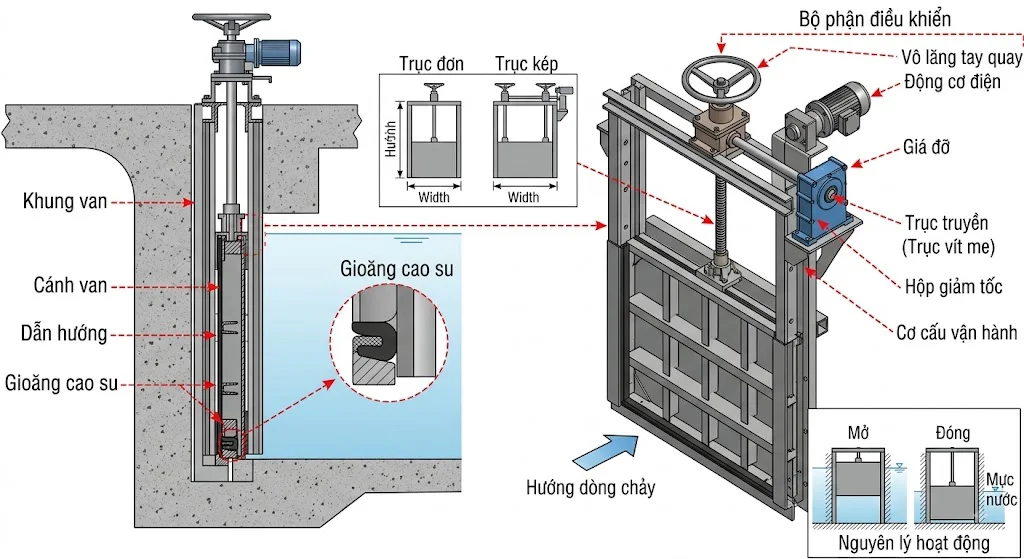

Van cửa phai là gì?

Van cửa phai là thiết bị dùng để đóng, mở hoặc kiểm soát dòng nước bằng một tấm cửa phẳng có khả năng chuyển động theo phương thẳng đứng. Khi cửa được nâng lên, nước có thể đi qua; khi cửa hạ xuống, dòng nước bị ngăn lại.

Van thường được sử dụng trong các công trình thủy lợi, hệ thống thoát nước, trạm xử lý nước thải, hồ chứa, kênh mương và các công trình kiểm soát dòng chảy. Với thiết kế dạng cửa phẳng, van có thể tạo ra một bề mặt chắn nước tương đối lớn.

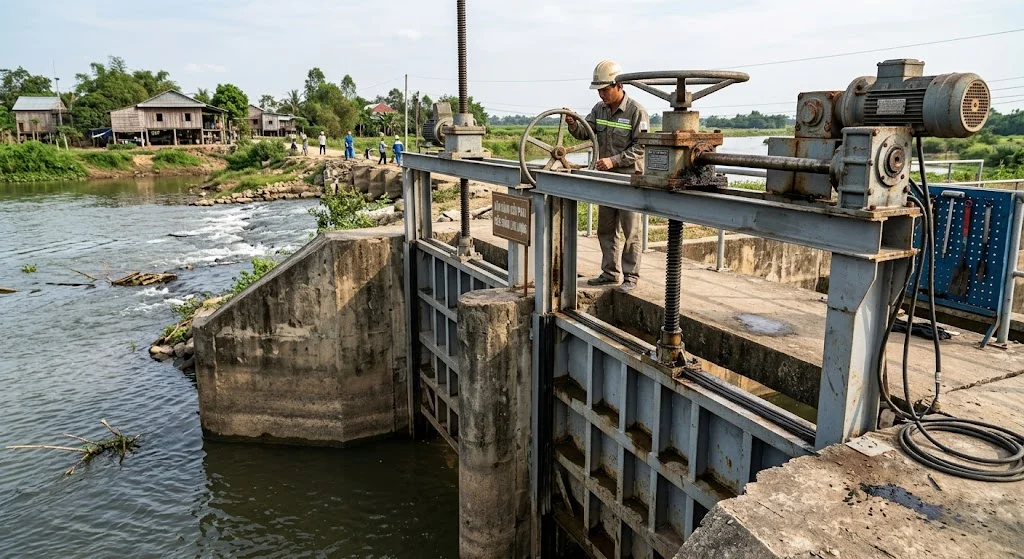

Cấu tạo van cửa phai gồm những bộ phận nào?

1. Khung van

Khung van là bộ phận tạo thành kết cấu chịu lực chính và giữ cho cánh phai chuyển động đúng vị trí. Khung thường được chế tạo bằng thép carbon, inox hoặc vật liệu có khả năng chịu lực và chống ăn mòn phù hợp.

Hai bên khung thường có các rãnh hoặc thanh dẫn hướng để cánh phai có thể di chuyển lên xuống. Khung phải được liên kết chắc chắn với kết cấu bê tông của kênh hoặc bể để chịu được áp lực nước.

Độ chính xác khi lắp đặt khung ảnh hưởng trực tiếp đến khả năng đóng kín của van. Nếu khung bị nghiêng hoặc biến dạng, cánh phai có thể bị kẹt hoặc gioăng không tiếp xúc đều với bề mặt làm kín.

2. Cánh phai

Cánh phai là bộ phận trực tiếp chắn dòng nước và là thành phần quan trọng nhất trong cấu tạo van cửa phai. Cánh thường có dạng tấm phẳng hình chữ nhật và được gia cường bằng các thanh thép phía sau để tăng độ cứng.

Khi chịu áp lực nước, cánh phai phải chịu lực tác động rất lớn, đặc biệt khi chênh lệch mực nước giữa hai phía cao. Vì vậy, cánh thường được thiết kế với các gân tăng cứng hoặc khung gia cường.

Vật liệu cánh có thể là thép carbon sơn phủ, thép mạ, inox 304 hoặc inox 316 tùy theo môi trường. Đối với nước thải hoặc môi trường có tính ăn mòn cao, cần lựa chọn vật liệu và lớp phủ phù hợp.

3. Gioăng kín nước

Gioăng kín nước được bố trí quanh cánh phai hoặc trên khung van để hạn chế nước rò rỉ qua khe hở khi cửa đóng. Đây là bộ phận rất quan trọng đối với khả năng làm kín của van.

Các loại vật liệu thường được sử dụng gồm EPDM, NBR hoặc các loại cao su kỹ thuật khác. Vật liệu gioăng cần có khả năng chịu nước, chống lão hóa và phù hợp với điều kiện nhiệt độ cũng như thành phần của lưu chất.

Khi gioăng bị lão hóa, biến dạng hoặc mòn, lượng nước rò rỉ qua cửa phai có thể tăng lên. Vì vậy, gioăng cần được kiểm tra định kỳ và thay thế khi không còn bảo đảm khả năng làm kín.

4. Trục vít hoặc vít me

Trục vít/vít me là bộ phận truyền chuyển động từ cơ cấu vận hành đến cánh phai. Khi người vận hành xoay tay quay hoặc hộp số, vít me sẽ chuyển chuyển động quay thành chuyển động nâng hoặc hạ cánh.

Với cửa phai kích thước lớn, vít me phải chịu lực nâng đáng kể vì ngoài trọng lượng của cánh còn có thể phải thắng lực ma sát và áp lực nước tác động lên cơ cấu.

Trục vít thường được chế tạo bằng thép hoặc inox tùy môi trường. Đối với công trình ngoài trời hoặc khu vực có độ ẩm cao, khả năng chống ăn mòn của vít me cần được đặc biệt quan tâm.

5. Tay quay

Tay quay được sử dụng để vận hành cửa phai thủ công. Khi xoay tay quay, chuyển động được truyền đến vít me để nâng hoặc hạ cánh cửa.

Tay quay phù hợp với những cửa phai có kích thước nhỏ hoặc những hệ thống không yêu cầu tự động hóa. Với cửa phai lớn, lực vận hành bằng tay có thể quá cao nên thường kết hợp với hộp số hoặc cơ cấu trợ lực.

6. Hộp số

Hộp số được sử dụng để giảm lực cần thiết khi nâng hoặc hạ cánh phai. Cơ cấu truyền động giúp người vận hành có thể điều khiển cửa lớn mà không cần tác dụng trực tiếp một lực quá lớn lên tay quay.

Hộp số thường được sử dụng cho các cửa phai có kích thước lớn hoặc chịu áp lực nước cao. Việc lựa chọn tỷ số truyền phải dựa trên trọng lượng cửa, lực ma sát và tải trọng thủy lực của công trình.

7. Bộ truyền động điện

Đối với hệ thống tự động hóa, van cửa phai có thể được trang bị actuator điện. Bộ truyền động điện sẽ tạo mô-men xoắn để vận hành vít me và đưa cánh phai đến vị trí đóng hoặc mở.

Actuator có thể được kết nối với tủ điều khiển, PLC hoặc hệ thống SCADA. Nhờ đó, người vận hành có thể điều khiển cửa phai từ phòng điều khiển và theo dõi trạng thái đóng mở.

Sơ đồ cấu tạo van cửa phai

Có thể hình dung cấu tạo cơ bản của van cửa phai theo thứ tự từ trên xuống dưới:

Bộ truyền động / Tay quay
↓
Vít me / Trục nâng
↓
Cánh phai
↕
Gioăng kín nước
↕
Khung dẫn hướng
↓
Kết cấu kênh hoặc bể

Trong đó, cánh phai là bộ phận trực tiếp chắn dòng nước, khung van chịu lực và dẫn hướng, còn gioăng bảo đảm khả năng làm kín. Cơ cấu vít me và bộ truyền động chịu trách nhiệm nâng hoặc hạ cánh phai theo yêu cầu.

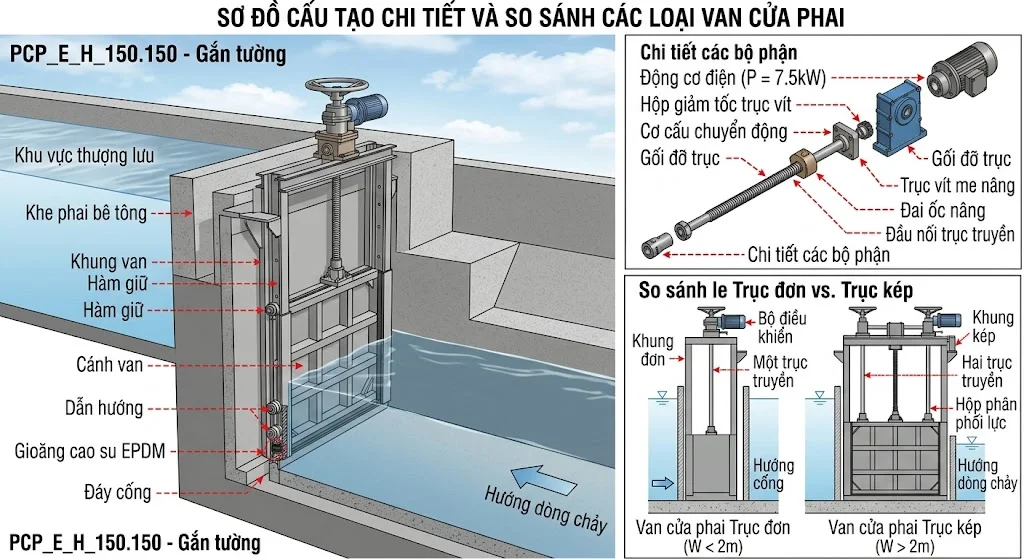

Sơ đồ cấu tạo van cửa phai

Nguyên lý hoạt động của van cửa phai

Khi cần mở cửa, người vận hành quay tay quay hoặc kích hoạt bộ truyền động. Chuyển động quay được truyền đến vít me, sau đó biến thành chuyển động nâng cánh phai theo phương thẳng đứng.

Khi cánh phai được nâng lên, khoảng trống phía dưới cửa tăng lên và nước bắt đầu chảy qua. Mức độ mở của cửa có thể được thay đổi để kiểm soát tiết diện dòng nước trong một số thiết kế.

Khi cần đóng cửa, vít me quay theo chiều ngược lại và đưa cánh phai xuống. Khi cánh tiếp xúc với gioăng và đạt đến vị trí đóng, dòng nước bị ngăn lại và hệ thống đạt trạng thái cô lập.

Các loại van cửa phai phổ biến

Van cửa phai kênh hở

Van cửa phai kênh hở được lắp trực tiếp trên các kênh dẫn nước hoặc mương. Cửa van thường có kích thước lớn và được thiết kế phù hợp với kết cấu bê tông của kênh.

Loại này thường được sử dụng trong thủy lợi, thoát nước và các công trình điều tiết dòng chảy. Cơ cấu nâng có thể là tay quay, hộp số hoặc hệ thống truyền động điện.

Van cửa phai bể

Van cửa phai bể được lắp tại các cửa vào hoặc cửa ra của bể chứa. Van giúp cô lập từng bể để phục vụ vệ sinh, bảo trì hoặc điều chỉnh dòng nước.

Loại van này được sử dụng nhiều trong nhà máy xử lý nước cấp và nước thải. Vật liệu cần được lựa chọn phù hợp với chất lượng nước và hóa chất có thể xuất hiện trong quá trình xử lý.

Van cửa phai inox

Van cửa phai inox có khả năng chống ăn mòn tốt và thường được sử dụng trong môi trường nước thải, xử lý nước hoặc các khu vực có độ ẩm cao. Inox 304 và inox 316 là hai lựa chọn phổ biến tùy theo yêu cầu của công trình.

Đối với môi trường có hàm lượng chloride hoặc hóa chất cao, inox 316 thường được cân nhắc do khả năng chống ăn mòn tốt hơn inox 304. Tuy nhiên, cần đánh giá thành phần lưu chất cụ thể trước khi lựa chọn vật liệu.

Thông số kỹ thuật của van cửa phai

Khác với van đường ống, kích thước cửa phai thường được xác định theo chiều rộng × chiều cao cửa, chẳng hạn 500 × 500 mm hoặc 1000 × 1000 mm. Vì vậy, khi đặt hàng cần cung cấp kích thước ô cửa và điều kiện lắp đặt thay vì chỉ cung cấp DN.

Ưu điểm của van cửa phai

Van cửa phai có kết cấu tương đối đơn giản và phù hợp với các công trình có tiết diện dòng nước lớn. Cánh cửa có thể được thiết kế theo kích thước thực tế của kênh hoặc bể, giúp đáp ứng nhiều quy mô công trình khác nhau.

Van có thể được vận hành thủ công hoặc tự động tùy nhu cầu. Với hệ thống xử lý nước hiện đại, việc kết hợp actuator điện và PLC giúp quá trình đóng mở cửa được thực hiện từ xa và thuận tiện cho việc giám sát.

Ngoài ra, van có thể được chế tạo bằng inox hoặc thép có lớp phủ bảo vệ để tăng khả năng chống ăn mòn. Khi được thiết kế và lắp đặt đúng, gioăng kín nước giúp hạn chế đáng kể lượng nước rò rỉ qua cửa.

FAQ – Câu hỏi thường gặp về cấu tạo van cửa phai

Cấu tạo van cửa phai gồm những bộ phận nào?

Cấu tạo van cửa phai cơ bản gồm khung van, cánh phai, gioăng kín nước, thanh dẫn hướng, vít me/trục nâng và cơ cấu vận hành. Với những hệ thống lớn, van có thể bổ sung hộp số, actuator điện và công tắc hành trình.

Van cửa phai dùng để làm gì?

Van cửa phai dùng để đóng, mở hoặc kiểm soát dòng nước tại kênh, bể, mương, cửa xả và các công trình xử lý nước. Van đặc biệt phổ biến trong nhà máy nước, xử lý nước thải và công trình thủy lợi.

Van cửa phai có phải van cổng không?

Hai loại có nguyên lý tương tự nhưng không hoàn toàn giống nhau về cấu tạo và vị trí lắp đặt. Van cổng thường được lắp trên đường ống kín, còn van cửa phai thường được lắp trực tiếp tại cửa kênh, bể hoặc kết cấu công trình.

Van cửa phai có điều tiết lưu lượng được không?

Có thể, nếu thiết kế của cửa phai cho phép vận hành ở các vị trí mở khác nhau. Tuy nhiên, khả năng điều tiết và độ chính xác phụ thuộc vào thiết kế cụ thể; nếu cần điều khiển lưu lượng chính xác, nên sử dụng thiết bị chuyên dụng cho điều tiết.

Van cửa phai có thể điều khiển tự động không?

Có. Van có thể kết hợp với actuator điện, hộp số hoặc các hệ thống truyền động khác để đóng mở tự động. Khi kết nối với PLC hoặc SCADA, người vận hành có thể điều khiển và giám sát trạng thái cửa phai từ phòng điều khiển.

Kết luận

Cấu tạo van cửa  phai gồm các bộ phận chính như khung van, cánh phai, gioăng kín nước, thanh dẫn hướng, vít me và cơ cấu truyền động. Trong đó, cánh phai chịu áp lực trực tiếp của nước, khung có nhiệm vụ giữ và dẫn hướng, gioăng bảo đảm khả năng kín nước, còn vít me và bộ truyền động thực hiện quá trình nâng hạ cửa.

Van cửa phai là giải pháp phù hợp cho các công trình xử lý nước, xử lý nước thải, thủy lợi, kênh mương, bể chứa và cửa xả. Khi lựa chọn cần đặc biệt quan tâm đến kích thước ô cửa, áp lực nước, vật liệu, gioăng, điều kiện ăn mòn và phương thức vận hành để bảo đảm cửa phai hoạt động an toàn, kín nước và bền trong thời gian dài Cấu tạo van cửa phai.
