Cấu tạo van cổng: Chi tiết từng bộ phận và nguyên lý hoạt động

Cấu tạo van cổng là loại van công nghiệp được sử dụng chủ yếu để đóng hoặc mở hoàn toàn dòng lưu chất trong đường ống. Tên gọi "van cổng" xuất phát từ cấu tạo bên trong, trong đó một cánh van dạng cửa được nâng lên hoặc hạ xuống để đóng hoặc mở đường dòng chảy.

Cấu tạo van cổng tương đối đơn giản nhưng có nhiều biến thể tùy theo vật liệu, tiêu chuẩn, kiểu kết nối và môi trường sử dụng. Các bộ phận cơ bản thường gồm thân van, cánh van, trục van, nắp van, bộ phận làm kín, tay quay và các chi tiết kết nối.

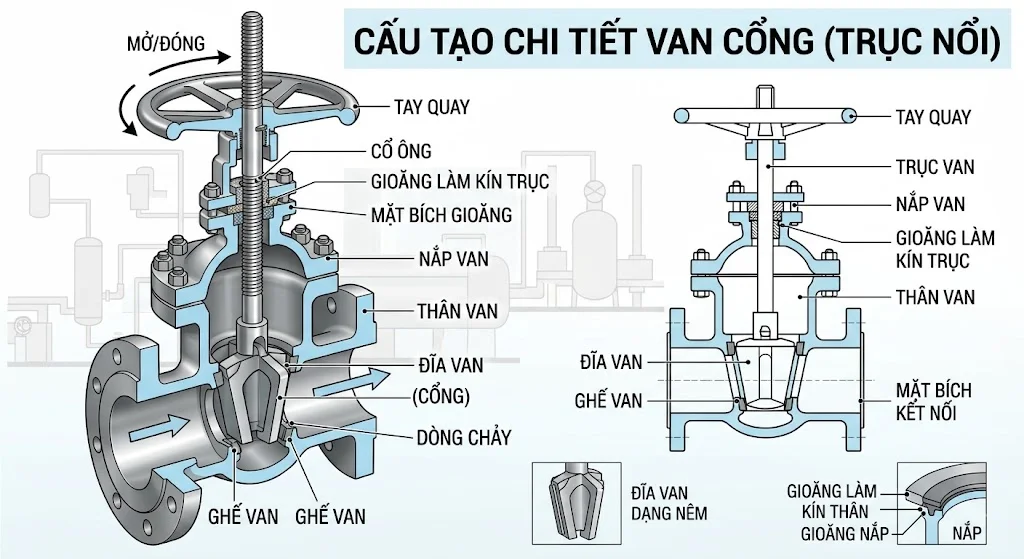

Các bộ phận trong cấu tạo van cổng

Thân van cấu tạo van cổng

Thân van là bộ phận lớn nhất và có nhiệm vụ bao bọc các chi tiết bên trong đồng thời chịu áp lực của lưu chất. Hai đầu thân van được thiết kế để kết nối với đường ống bằng ren, mặt bích, hàn hoặc các kiểu kết nối khác.

Thân van có thể được chế tạo từ gang, thép, inox, đồng hoặc vật liệu đặc biệt. Lựa chọn vật liệu phụ thuộc vào loại lưu chất, áp suất, nhiệt độ và môi trường làm việc.

Cánh van

Cánh van, còn gọi là đĩa van hoặc cửa van, là bộ phận trực tiếp đóng và mở dòng lưu chất. Cánh van chuyển động theo phương vuông góc với hướng dòng chảy.

Khi van mở hoàn toàn, cánh van được nâng lên khỏi đường dòng chảy. Khi van đóng, cánh van hạ xuống và tiếp xúc với bề mặt làm kín để ngăn lưu chất đi qua.

Trục van

Trục van có nhiệm vụ truyền chuyển động từ tay quay hoặc bộ truyền động đến cánh van. Khi người vận hành xoay tay quay, trục sẽ tạo chuyển động nâng hoặc hạ cánh van.

Trục van thường được chế tạo từ vật liệu có độ bền cơ học và khả năng chống ăn mòn phù hợp. Đối với hệ thống nhiệt độ cao hoặc môi trường ăn mòn, vật liệu trục cần được lựa chọn đặc biệt.

Nắp van

Nắp van được lắp phía trên thân van để bảo vệ cơ cấu cánh van, trục van và bộ phận làm kín. Nắp có thể được liên kết với thân bằng bulông, ren hoặc các phương pháp kết nối khác tùy thiết kế.

Ở các dòng van công nghiệp, nắp van thường có thể tháo rời để kiểm tra và bảo trì các chi tiết bên trong. Điều này giúp thuận tiện hơn khi cần thay gioăng hoặc sửa chữa cơ cấu đóng mở.

Seat van

Seat là bề mặt làm kín giữa cánh van và thân van. Khi cánh van hạ xuống, nó tiếp xúc với seat để ngăn dòng lưu chất đi qua.

Seat có thể được chế tạo trực tiếp trên thân hoặc sử dụng vòng seat riêng biệt. Vật liệu seat cần phù hợp với nhiệt độ, áp suất và loại lưu chất.

Gioăng làm kín

Gioăng có nhiệm vụ ngăn lưu chất rò rỉ qua các vị trí tiếp xúc giữa thân, nắp và các bộ phận khác. Tùy thiết kế, van có thể sử dụng gasket, packing hoặc các vật liệu làm kín chuyên dụng.

Các vật liệu thường gặp gồm EPDM, NBR, PTFE, graphite và FKM. Với nước nóng, hơi hoặc dầu nhiệt độ cao, cần lựa chọn vật liệu làm kín có khả năng chịu nhiệt tương ứng.

Bộ phận chèn kín trục

Packing được bố trí quanh trục van để hạn chế lưu chất rò rỉ ra ngoài tại vị trí trục đi qua nắp van. Đây là bộ phận rất quan trọng đối với khả năng làm kín bên ngoài của van.

Sau thời gian dài sử dụng, packing có thể bị lão hóa hoặc mất độ đàn hồi. Khi đó có thể xuất hiện hiện tượng rò rỉ quanh trục và cần siết lại hoặc thay thế packing tùy tình trạng.

Tay quay

Tay quay là bộ phận giúp người vận hành đóng mở van bằng tay. Khi xoay tay quay, chuyển động được truyền qua trục để nâng hoặc hạ cánh van.

Van cổng thường cần nhiều vòng quay để chuyển từ trạng thái đóng sang mở hoàn toàn. Đây là điểm khác biệt rõ rệt so với van bi, vốn thường chỉ cần xoay khoảng 90 độ.

Bulông và đai ốc

Bulông và đai ốc được sử dụng để liên kết nắp van với thân van hoặc cố định các bộ phận khác. Với van mặt bích, hệ thống bulông cũng được sử dụng để kết nối van với đường ống.

Các chi tiết liên kết phải có độ bền phù hợp với áp suất và môi trường. Trong hệ thống nhiệt độ cao hoặc ăn mòn, vật liệu bulông cũng cần được xem xét.

Sơ đồ cấu tạo van cổng

Về nguyên lý kết cấu, có thể hình dung van cổng theo thứ tự từ trên xuống dưới:

Tay quay → trục van → bộ phận chèn kín → nắp van → cánh van → seat → thân van

Hai bên thân van là các cửa kết nối với đường ống. Cánh van nằm giữa hai bề mặt seat và di chuyển lên xuống để đóng hoặc mở dòng lưu chất.

Cấu tạo thực tế có thể thay đổi tùy loại van. Van cổng ty nổi, ty chìm, van cổng nêm và van cổng song song có những điểm khác nhau về thiết kế bên trong.

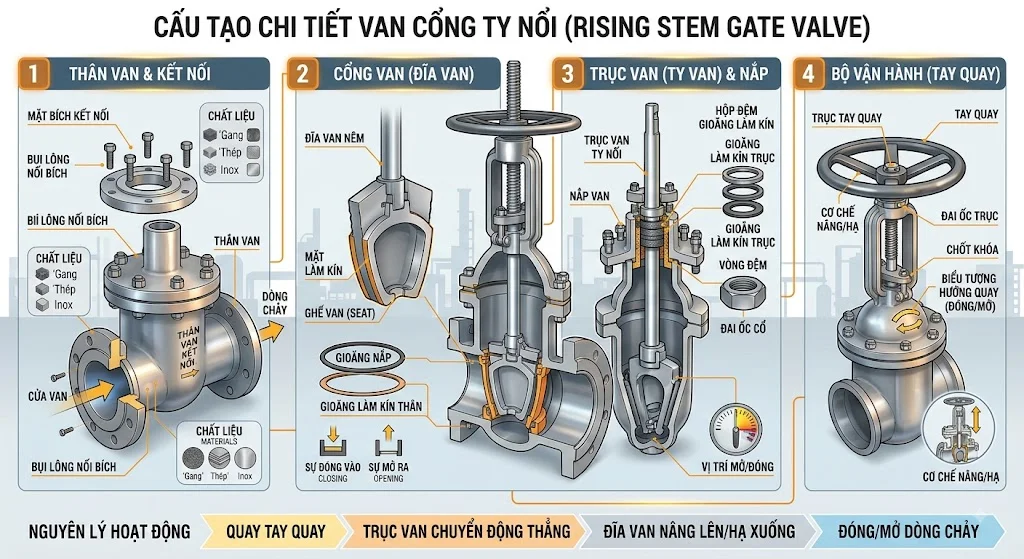

Nguyên lý hoạt động của van cổng

Khi van mở

Khi xoay tay quay theo chiều mở, trục van nâng cánh van lên. Cánh van rời khỏi seat và mở đường cho lưu chất đi qua.

Khi mở hoàn toàn, cánh van nằm gần như ngoài tiết diện dòng chảy. Nhờ đó, van cổng thường có tổn thất áp suất thấp khi ở trạng thái mở hoàn toàn.

Khi van đóng

Khi xoay tay quay theo chiều ngược lại, trục van hạ cánh van xuống. Cánh van tiếp xúc với seat và tạo thành bề mặt ngăn dòng lưu chất.

Khi cánh van tiếp xúc hoàn toàn với seat, dòng chảy được cô lập. Độ kín phụ thuộc vào thiết kế seat, tình trạng cánh van và chất lượng gia công của các bề mặt làm kín.

Khi van mở một phần

Van cổng không được thiết kế chủ yếu để điều tiết lưu lượng. Việc giữ cánh van ở trạng thái mở một phần trong thời gian dài có thể tạo ra dòng chảy không ổn định và gây xói mòn.

Nếu hệ thống yêu cầu điều chỉnh lưu lượng thường xuyên, nên sử dụng van cầu hoặc van điều khiển chuyên dụng. Van cổng phù hợp nhất với chức năng đóng hoàn toàn hoặc mở hoàn toàn.

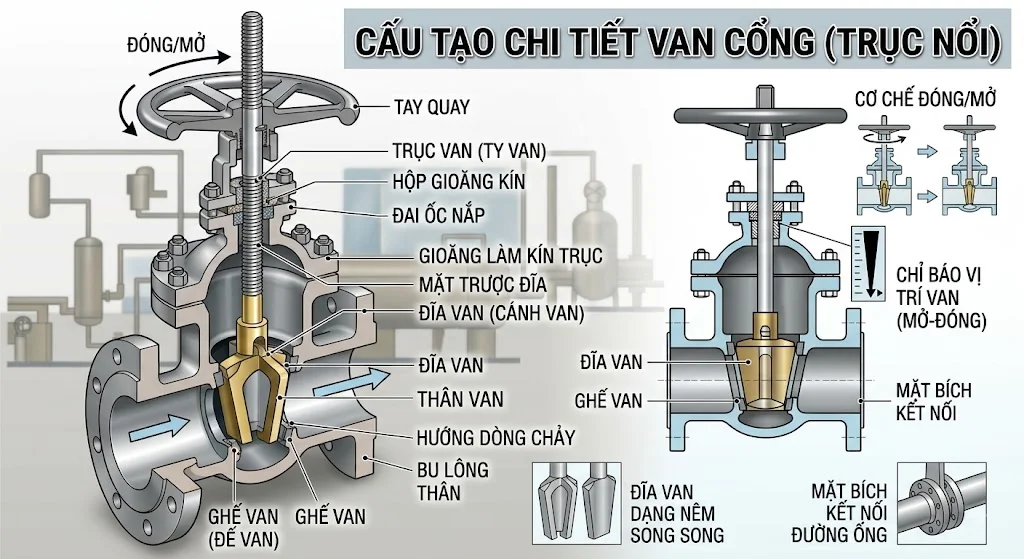

Các loại cánh van trong cấu tạo van cổng

Cánh van nêm đặc

Cánh van nêm đặc, hay solid wedge, có kết cấu tương đối đơn giản và chắc chắn. Cánh van có dạng nêm và được ép vào hai bề mặt seat khi đóng.

Đây là một cấu hình phổ biến trong các dòng van cổng công nghiệp. Thiết kế này có khả năng chịu lực tốt nhưng cần xem xét điều kiện nhiệt độ và ứng suất khi sử dụng trong hệ thống nhiệt độ cao.

Cánh van nêm đàn hồi

Cánh van nêm đàn hồi có khả năng biến dạng nhẹ để thích ứng với sự thay đổi của điều kiện làm việc. Thiết kế này thường được sử dụng trong các van cổng cấp nước.

Khả năng thích ứng của cánh van giúp cải thiện độ kín trong một số điều kiện vận hành. Tuy nhiên, vật liệu và cấu tạo cụ thể phụ thuộc vào từng nhà sản xuất.

Cánh van song song

Cánh van song song sử dụng hai bề mặt tương đối song song để đóng mở dòng chảy. Một số thiết kế sử dụng cơ cấu lò xo hoặc cơ cấu mở rộng để tạo lực ép lên seat.

Van cổng song song có thể được sử dụng trong các ứng dụng công nghiệp nhất định. Việc lựa chọn cần căn cứ vào áp suất, nhiệt độ và loại lưu chất.

Phân loại cấu tạo trục van cổng

Van cổng ty nổi

Van cổng ty nổi, hay Rising Stem Gate Valve, có trục van chuyển động lên xuống khi cánh van đóng hoặc mở. Khi van mở, phần trục nhô lên phía trên thân van.

Ưu điểm của cấu tạo này là người vận hành có thể quan sát vị trí trục để xác định tương đối trạng thái đóng mở của van. Nhược điểm là cần có khoảng không gian phía trên van để trục di chuyển.

Van cổng ty chìm

Van cổng ty chìm, hay Non-Rising Stem Gate Valve, có trục van quay nhưng không di chuyển lên xuống theo cánh van. Thiết kế này giúp giảm chiều cao tổng thể của van.

Van ty chìm phù hợp với những vị trí có không gian hạn chế. Tuy nhiên, người vận hành khó xác định trạng thái đóng mở chỉ bằng cách quan sát vị trí của trục.

Vật liệu trong cấu tạo van cổng

Van cổng gang

Van cổng gang thường được sử dụng trong hệ thống cấp nước, PCCC và các ứng dụng có áp suất phù hợp. Gang có ưu điểm về độ cứng và chi phí tương đối hợp lý.

Van gang thường được chế tạo với kết nối mặt bích và có nhiều kích thước khác nhau. Khi sử dụng ngoài trời hoặc trong môi trường ẩm, cần chú ý đến khả năng chống ăn mòn.

Van cổng thép

Van cổng thép có khả năng đáp ứng nhiều hệ thống áp suất và nhiệt độ cao. Các loại thép carbon hoặc alloy steel thường được sử dụng trong công nghiệp dầu khí, hóa chất và năng lượng.

Đối với hệ thống nhiệt độ cao, vật liệu thân, cánh van, trục và seat phải được lựa chọn đồng bộ. Không nên chỉ căn cứ vào vật liệu thân van.

Van cổng inox

Van cổng inox có khả năng chống ăn mòn tốt và phù hợp với nhiều môi trường nước, hóa chất hoặc các ứng dụng yêu cầu vật liệu sạch. Inox 304 và 316 là những vật liệu phổ biến.

Inox 316 thường được lựa chọn khi môi trường có khả năng ăn mòn cao hơn. Tuy nhiên, việc sử dụng inox 316 cần dựa trên yêu cầu thực tế để tránh tăng chi phí không cần thiết.

Van cổng đồng

Van cổng đồng thường được sử dụng cho đường ống kích thước nhỏ trong hệ thống nước. Kết nối thường là ren và phù hợp với các ứng dụng dân dụng hoặc kỹ thuật nhẹ.

Ưu điểm của van đồng là kích thước nhỏ gọn và dễ lắp đặt. Tuy nhiên, cần kiểm tra áp suất và nhiệt độ trước khi sử dụng trong môi trường đặc biệt.

Ưu điểm của cấu tạo van cổng

Tổn thất áp suất thấp khi mở hoàn toàn

Khi cánh van được nâng hoàn toàn, dòng lưu chất có thể đi qua gần như toàn bộ tiết diện của đường ống. Vì vậy, van cổng thường có tổn thất áp suất thấp khi mở hoàn toàn.

Đặc tính này khiến van phù hợp với các tuyến ống cần duy trì lưu lượng lớn. Tuy nhiên, tổn thất thực tế vẫn phụ thuộc vào thiết kế và kích thước của từng model.

Khả năng đóng kín tốt

Cấu tạo cánh van và seat cho phép van tạo bề mặt làm kín giữa hai phía của đường ống. Khi được gia công chính xác và bảo dưỡng đúng cách, van có thể đạt độ kín tốt.

Độ kín thực tế phụ thuộc vào vật liệu seat, điều kiện lưu chất và tình trạng bề mặt làm kín. Các hệ thống quan trọng cần lựa chọn van có tiêu chuẩn thử kín phù hợp.

Phù hợp với đường ống lớn

Van cổng có thể được sản xuất với nhiều kích thước khác nhau, từ các van ren nhỏ đến các van mặt bích có đường kính rất lớn. Đây là một trong những loại van phổ biến trong hệ thống cấp nước và công nghiệp.

Với đường ống lớn, van cổng thường được kết nối bằng mặt bích. Cấu hình này giúp thuận tiện hơn khi tháo van để bảo trì hoặc thay thế.

Ứng dụng của van cổng

Hệ thống cấp nước

Van cổng được sử dụng rộng rãi để cô lập các tuyến đường ống cấp nước. Khi cần bảo trì một khu vực, van có thể được đóng lại để ngăn nước đi vào khu vực đó.

Van thường được lắp tại các điểm phân nhánh, đầu tuyến hoặc trước thiết bị. Việc bố trí hợp lý giúp giảm phạm vi phải ngừng cấp nước khi bảo trì.

Hệ thống PCCC

Van cổng được sử dụng trong nhiều hệ thống PCCC để đóng ngắt các tuyến ống. Một số loại có thể được trang bị công tắc giám sát để theo dõi trạng thái đóng mở.

Van sử dụng trong PCCC cần đáp ứng tiêu chuẩn và yêu cầu kỹ thuật của công trình. Không nên sử dụng van dân dụng thông thường cho hệ thống PCCC chỉ dựa trên kích thước tương đồng.

Hệ thống công nghiệp

Van cổng được sử dụng trong các hệ thống nước, dầu, khí, hơi và nhiều loại lưu chất khác. Vật liệu van được lựa chọn dựa trên áp suất, nhiệt độ và tính chất của lưu chất.

Đối với các hệ thống dầu khí hoặc hóa chất, cần lựa chọn van theo specification và tiêu chuẩn của dự án. Các thông số về vật liệu, Class, kiểm tra và chứng nhận có thể được yêu cầu rất cụ thể.

FAQ về cấu tạo van cổng

Van cổng gồm những bộ phận nào?

Cấu tạo van cổng cơ bản gồm thân van, cánh van, trục van, nắp van, seat, gioăng, packing và tay quay. Một số dòng van có thêm hộp số, actuator hoặc các thiết bị giám sát trạng thái.

Các bộ phận này phối hợp với nhau để nâng hoặc hạ cánh van và kiểm soát dòng lưu chất. Tùy loại van ty nổi, ty chìm, cánh nêm hoặc cánh song song mà cấu tạo chi tiết có thể khác nhau.

Cánh van cổng có tác dụng gì?

Cánh van là bộ phận trực tiếp chắn dòng lưu chất. Khi cánh van được nâng lên, đường ống được mở; khi cánh van hạ xuống, dòng lưu chất bị ngăn lại.

Cánh van thường kết hợp với seat để tạo bề mặt làm kín. Chất lượng và độ chính xác của hai bộ phận này ảnh hưởng trực tiếp đến khả năng đóng kín của van.

Trục van cổng có tác dụng gì?

Trục van truyền chuyển động từ tay quay hoặc actuator đến cánh van. Khi trục được vận hành, cánh van sẽ di chuyển lên hoặc xuống tùy thiết kế.

Trục có thể là loại ty nổi hoặc ty chìm. Hai cấu hình này khác nhau chủ yếu ở việc trục có chuyển động tịnh tiến theo cánh van hay chỉ quay tại vị trí cố định.

Van cổng có điều tiết lưu lượng được không?

Van cổng không được thiết kế chủ yếu để điều tiết lưu lượng. Van phù hợp nhất với trạng thái mở hoàn toàn hoặc đóng hoàn toàn.

Nếu thường xuyên vận hành van ở trạng thái mở một phần, dòng chảy có thể gây rung động và làm mòn cánh van hoặc seat. Đối với yêu cầu điều tiết, nên sử dụng van cầu hoặc van điều khiển chuyên dụng.

Van cổng ty nổi và ty chìm khác nhau thế nào?

Van ty nổi có trục di chuyển lên xuống cùng quá trình đóng mở và giúp người vận hành dễ nhận biết trạng thái van. Van ty chìm có trục chỉ quay mà không nhô lên, nhờ đó tiết kiệm không gian lắp đặt.

Ty nổi cần khoảng không phía trên lớn hơn để trục di chuyển. Ty chìm phù hợp với vị trí hạn chế chiều cao nhưng việc quan sát trạng thái van không trực quan bằng ty nổi.

Kết luận

Cấu tạo van cổng gồm nhiều bộ phận phối hợp với nhau, trong đó quan trọng nhất là thân van, cánh van, trục van, seat, nắp van, gioăng, packing và cơ cấu vận hành. Cánh van chuyển động lên xuống theo phương vuông góc với dòng chảy để thực hiện chức năng đóng hoặc mở đường ống.

Khi lựa chọn van cổng, ngoài việc hiểu cấu tạo cần quan tâm đến vật liệu, kích thước DN, áp suất PN/Class, nhiệt độ, kiểu kết nối, loại cánh van và kiểu ty van. Việc lựa chọn đúng cấu hình giúp van đạt độ kín tốt, giảm tổn thất áp suất và hoạt động ổn định trong thời gian dài cấu tạo van cổng.
