Khớp nối mềm inox là gì? Cấu tạo, phân loại, ứng dụng và báo giá

Khớp nối mềm inox là thiết bị được lắp đặt trên đường ống nhằm hấp thụ rung động, giảm chấn, bù sai lệch và hạn chế tác động cơ học truyền từ thiết bị sang hệ thống đường ống. Sản phẩm thường được chế tạo từ inox với phần thân mềm có khả năng biến dạng trong giới hạn cho phép.

Khớp nối mềm  inox thường được sử dụng tại các vị trí gần máy bơm, quạt, máy nén, chiller và các thiết bị có khả năng tạo rung động. Tùy thiết kế, khớp nối có thể sử dụng kết nối ren, mặt bích hoặc các kiểu kết nối chuyên dụng khác.

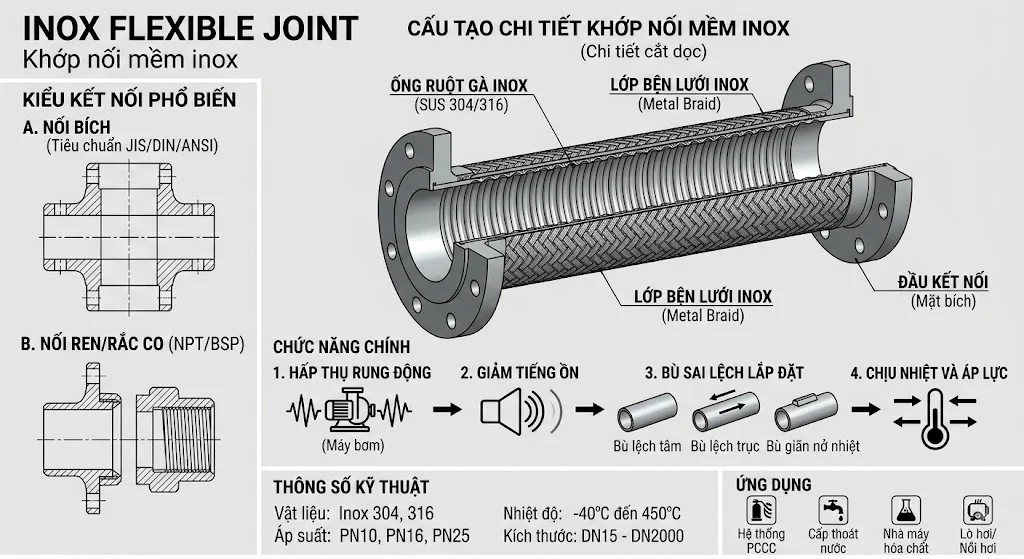

Cấu tạo khớp nối mềm inox

Ống mềm inox

Ống mềm là bộ phận quan trọng nhất của khớp nối, thường được chế tạo từ inox như SUS304 hoặc SUS316. Phần ống được tạo hình gân hoặc dạng sóng để tăng khả năng biến dạng và hấp thụ chuyển động của đường ống.

Độ dày, số lớp và cấu trúc của ống mềm ảnh hưởng trực tiếp đến khả năng chịu áp suất và độ bền của sản phẩm. Vì vậy, cần lựa chọn đúng loại theo áp suất, nhiệt độ và môi trường lưu chất.

Lưới bện inox

Một số loại Khớp nối mềm  inox sử dụng lớp lưới bện bên ngoài ống mềm. Lớp lưới có tác dụng gia cường, hạn chế biến dạng quá mức và tăng khả năng chịu áp lực của khớp nối.

Lưới bện thường được chế tạo từ inox có độ bền cơ học cao. Đối với hệ thống áp suất lớn, số lớp và cấu trúc lưới là những thông số cần được kiểm tra trước khi lựa chọn.

Đầu kết nối

Khớp nối mềm  inox có thể được trang bị đầu ren, đầu hàn, mặt bích hoặc các kiểu kết nối khác. Đối với hệ thống công nghiệp, loại mặt bích thường được sử dụng phổ biến vì thuận tiện cho việc tháo lắp và bảo trì.

Khi lựa chọn đầu kết nối, cần kiểm tra kích thước DN và tiêu chuẩn mặt bích như JIS, DIN, ANSI hoặc tiêu chuẩn tương ứng của hệ thống.

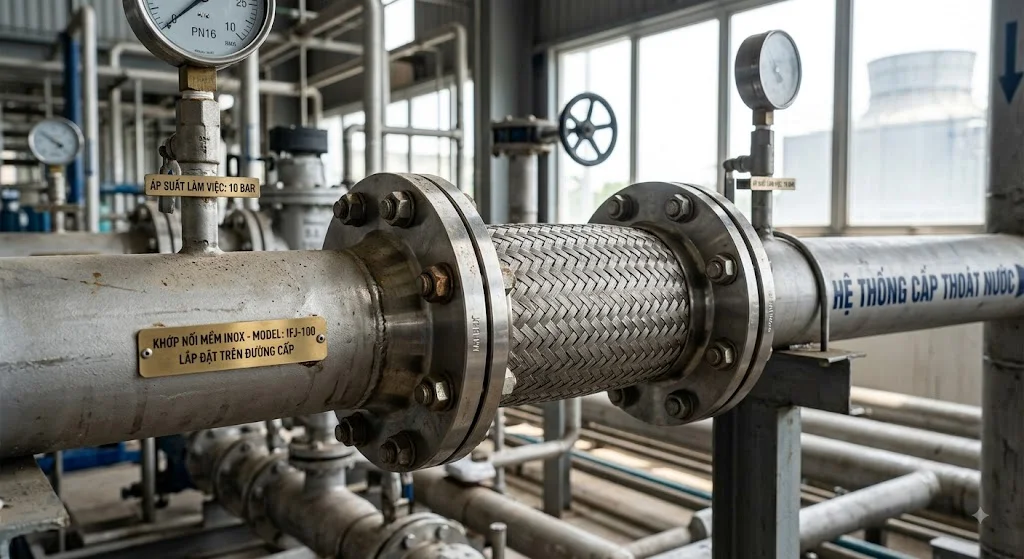

Nguyên lý hoạt động của khớp nối mềm inox

Hấp thụ rung động

Khi máy bơm hoặc thiết bị cơ khí hoạt động, rung động có thể truyền trực tiếp vào đường ống. Khớp nối mềm  inox tạo ra một vùng có khả năng biến dạng để hấp thụ một phần rung động này.

Nhờ đó, lực rung truyền đến đường ống và các thiết bị phía sau có thể được giảm xuống. Điều này góp phần hạn chế tiếng ồn, nứt mối nối và sự cố do rung động kéo dài.

Bù sai lệch đường ống

Trong quá trình thi công, các đoạn đường ống có thể xuất hiện sai lệch nhỏ về vị trí hoặc góc lắp đặt. Khớp nối mềm có thể hấp thụ một phần chuyển vị trong phạm vi thiết kế cho phép.

Tuy nhiên, khớp nối không nên được sử dụng để bù cho những sai lệch thi công quá lớn. Đường ống vẫn cần được căn chỉnh đúng trước khi lắp đặt.

Hạn chế truyền chấn động từ thiết bị

Các thiết bị như máy bơm, máy nén hoặc quạt có thể tạo ra rung động trong quá trình vận hành. Nếu kết nối cứng với đường ống, rung động có thể truyền sang toàn bộ hệ thống.

Khớp nối mềm  inox tạo ra sự liên kết có tính đàn hồi nhất định giữa thiết bị và đường ống. Nhờ đó, hệ thống có thể giảm tác động của rung động lên đường ống và các mối nối.

Các loại Khớp nối mềm  inox phổ biến

Khớp nối mềm  inox mặt bích

Khớp nối mềm  inox mặt bích sử dụng hai đầu mặt bích để kết nối với đường ống hoặc thiết bị. Đây là loại phổ biến trong các hệ thống công nghiệp, cấp nước, HVAC và trạm bơm.

Ưu điểm của kiểu mặt bích là khả năng kết nối chắc chắn và thuận tiện khi tháo lắp. Tuy nhiên, cần kiểm tra đúng tiêu chuẩn và kích thước mặt bích để bảo đảm tương thích với đường ống.

Khớp nối mềm  inox ren

Khớp nối mềm  inox ren sử dụng đầu ren để kết nối trực tiếp với đường ống hoặc phụ kiện ren. Loại này thường được sử dụng cho đường ống có kích thước nhỏ và các hệ thống cần lắp đặt đơn giản.

Khớp nối ren có ưu điểm là kích thước nhỏ gọn và dễ thi công. Tuy nhiên, cần kiểm tra kỹ tiêu chuẩn ren và giới hạn áp suất của sản phẩm trước khi sử dụng.

Khớp nối mềm  inox 304

Khớp nối mềm  inox 304 là lựa chọn phổ biến trong các hệ thống nước và môi trường công nghiệp thông thường. Inox 304 có khả năng chống ăn mòn tốt và có độ bền cơ học phù hợp với nhiều ứng dụng.

Sản phẩm thường được sử dụng trong hệ thống nước, HVAC, khí nén và các đường ống công nghiệp không có tính ăn mòn quá cao. Khi môi trường có chloride hoặc hóa chất mạnh, cần cân nhắc vật liệu cao cấp hơn.

Khớp nối mềm  inox 316

Inox 316 có khả năng chống ăn mòn tốt hơn inox 304 trong một số môi trường đặc biệt. Vật liệu này thường được lựa chọn khi hệ thống tiếp xúc với nước biển, chloride hoặc một số môi trường hóa chất.

Khớp nối inox 316 thường có giá cao hơn inox 304. Tuy nhiên, chi phí cao hơn có thể phù hợp với những hệ thống yêu cầu tuổi thọ và khả năng chống ăn mòn cao.

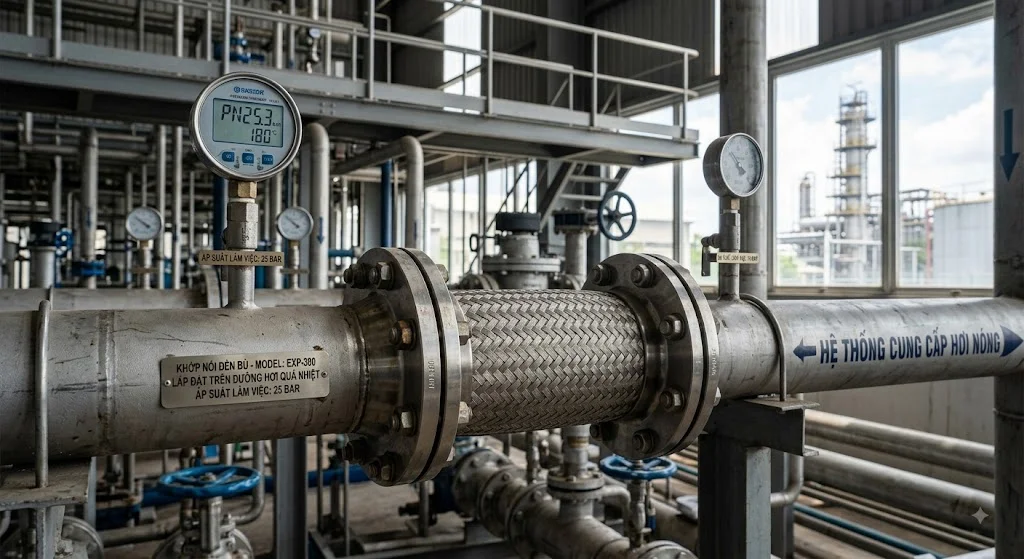

Ưu điểm của khớp nối mềm inox

Chống ăn mòn tốt

Inox có khả năng chống oxy hóa và ăn mòn tốt hơn nhiều vật liệu kim loại thông thường. Đây là ưu điểm quan trọng khi khớp nối được sử dụng trong môi trường ẩm ướt hoặc có nguy cơ ăn mòn.

Tùy điều kiện sử dụng, có thể lựa chọn inox 304 hoặc inox 316. Việc lựa chọn vật liệu cần dựa trên loại lưu chất và môi trường thực tế.

Giảm rung và tiếng ồn

Khớp nối mềm giúp hạn chế truyền rung động từ máy bơm và thiết bị cơ khí sang đường ống. Nhờ đó, tiếng ồn và chấn động trong hệ thống có thể được giảm đáng kể.

Đây là lý do khớp nối thường được lắp ngay tại đầu hút hoặc đầu đẩy của máy bơm và các thiết bị tạo rung động khác.

Chịu nhiệt tốt

Inox có khả năng chịu nhiệt tốt, nhưng nhiệt độ làm việc thực tế của khớp nối còn phụ thuộc vào cấu tạo, vật liệu và thiết kế cụ thể. Với hệ thống nước nóng hoặc môi trường nhiệt độ cao, cần kiểm tra thông số của nhà sản xuất.

Không nên chỉ dựa vào việc sản phẩm được làm từ inox để xác định nhiệt độ làm việc tối đa. Các thông số áp suất và nhiệt độ cần được xem xét đồng thời.

Tuổi thọ cao

Nếu được lựa chọn và lắp đặt đúng, Khớp nối mềm  inox có thể hoạt động ổn định trong thời gian dài. Khả năng chống ăn mòn của inox giúp hạn chế hiện tượng xuống cấp trong nhiều môi trường.

Tuy nhiên, tuổi thọ còn phụ thuộc vào số lần biến dạng, mức độ rung động, áp suất, nhiệt độ và điều kiện môi trường.

Ứng dụng của khớp nối mềm  inox

Hệ thống máy bơm

Khớp nối mềm  inox thường được lắp tại đầu hút hoặc đầu đẩy của máy bơm để giảm rung động truyền vào đường ống. Thiết bị giúp hạn chế tác động của rung động lên các mối nối và đường ống.

Trong hệ thống bơm công nghiệp, cần lựa chọn kích thước và cấp áp suất phù hợp với công suất máy bơm. Đồng thời, cần bố trí giá đỡ đường ống đúng cách để khớp nối không phải chịu tải trọng của cả tuyến ống.

Hệ thống HVAC

Trong hệ thống HVAC, khớp nối mềm được sử dụng tại máy bơm nước lạnh, bơm nước nóng, chiller và các thiết bị cơ khí khác. Khớp nối giúp giảm rung động và tiếng ồn truyền qua đường ống.

Đối với hệ thống nước lạnh, cần chú ý đến hiện tượng ngưng tụ và lựa chọn cấu hình lắp đặt phù hợp. Với nước nóng, cần kiểm tra giới hạn nhiệt độ của khớp nối.

Hệ thống cấp thoát nước

Khớp nối mềm  inox có thể được sử dụng trong các tuyến cấp nước, trạm bơm và hệ thống xử lý nước. Thiết bị giúp giảm tác động của rung động và bù một phần chuyển vị của đường ống.

Đối với nước có tính ăn mòn hoặc môi trường đặc biệt, cần lựa chọn đúng loại inox và vật liệu phù hợp.

Nhà máy công nghiệp

Trong nhà máy, Khớp nối mềm  inox được sử dụng cho hệ thống nước, khí, dầu và một số loại lưu chất công nghiệp. Khả năng chống ăn mòn và chịu nhiệt của inox giúp sản phẩm phù hợp với nhiều điều kiện vận hành.

Tuy nhiên, đối với hóa chất, cần kiểm tra khả năng tương thích của vật liệu inox và các bộ phận làm kín với từng loại lưu chất cụ thể.

Cách lựa chọn khớp nối mềm inox

Xác định kích thước DN

Khớp nối mềm  inox có nhiều kích thước như DN15, DN20, DN25, DN32, DN40, DN50, DN65, DN80, DN100, DN150, DN200 và lớn hơn. Kích thước phải phù hợp với đường ống và thiết bị cần kết nối.

Không nên chỉ lựa chọn theo đường kính danh nghĩa mà cần kiểm tra kích thước thực tế của đầu nối và tiêu chuẩn kết nối. Với loại mặt bích, cần kiểm tra cả khoảng cách lỗ bu lông và tiêu chuẩn mặt bích.

Kiểm tra áp suất làm việc

Áp suất là thông số quan trọng quyết định khả năng sử dụng của khớp nối mềm. Cần lựa chọn sản phẩm có áp suất làm việc phù hợp hoặc cao hơn áp suất thiết kế của hệ thống.

Đối với đường ống có bơm, cần xem xét cả áp suất vận hành và các biến động áp suất có thể xảy ra khi máy bơm khởi động hoặc dừng.

Xác định nhiệt độ

Nhiệt độ lưu chất ảnh hưởng trực tiếp đến khả năng làm việc và tuổi thọ của khớp nối. Đối với nước nóng, dầu nóng hoặc môi trường nhiệt độ cao, cần lựa chọn đúng loại khớp nối được nhà sản xuất công bố cho điều kiện đó.

Không nên chỉ căn cứ vào vật liệu inox để đánh giá khả năng chịu nhiệt. Cần kiểm tra cấu tạo và giới hạn nhiệt độ của toàn bộ sản phẩm.

Lựa chọn inox 304 hoặc 316

Inox 304 phù hợp với nhiều hệ thống nước và môi trường công nghiệp thông thường. Inox 316 nên được cân nhắc khi hệ thống có nguy cơ ăn mòn cao hơn hoặc tiếp xúc với chloride, nước biển và một số hóa chất.

Việc sử dụng inox 316 không phải lúc nào cũng cần thiết nếu môi trường làm việc không có yêu cầu chống ăn mòn cao. Lựa chọn đúng vật liệu giúp cân bằng giữa độ bền và chi phí đầu tư.

Lưu ý khi lắp đặt khớp nối mềm  inox

Không để khớp nối chịu tải trọng đường ống

Khớp nối mềm được thiết kế để hấp thụ rung động và chuyển vị trong giới hạn nhất định, không phải để chịu toàn bộ trọng lượng của đường ống. Vì vậy, đường ống phải được bố trí giá đỡ độc lập và chắc chắn.

Nếu để khớp nối chịu tải trọng lớn trong thời gian dài, phần ống mềm có thể bị biến dạng hoặc hư hỏng. Đây là một trong những nguyên nhân thường gặp khiến khớp nối giảm tuổi thọ.

Không kéo giãn quá mức

Khi lắp đặt, không nên kéo hoặc ép khớp nối vượt quá giới hạn chuyển vị cho phép. Việc cố tình sử dụng khớp nối để bù sai lệch đường ống lớn có thể làm giảm tuổi thọ của thiết bị.

Đường ống cần được căn chỉnh trước khi lắp khớp nối. Khớp nối chỉ nên thực hiện chức năng hấp thụ chuyển vị trong phạm vi thiết kế.

FAQ về khớp nối mềm inox

Khớp nối mềm inox dùng để làm gì?

Khớp nối mềm  inox được sử dụng chủ yếu để giảm rung động, giảm truyền chấn động và bù một phần sai lệch hoặc chuyển vị của đường ống. Thiết bị thường được lắp gần máy bơm, chiller, quạt và các thiết bị cơ khí tạo rung động.

Khớp nối giúp bảo vệ đường ống và các mối nối khỏi tác động của rung động kéo dài. Tuy nhiên, sản phẩm không thay thế cho hệ thống giá đỡ và căn chỉnh đường ống đúng kỹ thuật.

Khớp nối mềm  inox 304 và 316 khác nhau như thế nào?

Inox 304 có khả năng chống ăn mòn tốt và phù hợp với nhiều hệ thống nước, HVAC và công nghiệp thông thường. Inox 316 có khả năng chống ăn mòn tốt hơn trong một số môi trường chứa chloride hoặc có tính ăn mòn cao.

Do đó, inox 316 thường có giá cao hơn nhưng có thể phù hợp với môi trường khắc nghiệt. Việc lựa chọn cần dựa trên loại lưu chất và điều kiện thực tế thay vì mặc định inox 316 luôn cần thiết.

Khớp nối mềm  inox có dùng cho nước nóng không?

Có thể sử dụng nếu model được thiết kế cho nước nóng và đáp ứng nhiệt độ làm việc của hệ thống. Ngoài vật liệu inox, cần kiểm tra cấu tạo, gioăng và giới hạn nhiệt độ của sản phẩm.

Nếu hệ thống có nhiệt độ cao, nên lựa chọn loại khớp nối chuyên dụng có thông số kỹ thuật rõ ràng. Không nên sử dụng sản phẩm chỉ dựa trên thông tin "inox" mà không kiểm tra datasheet.

Khớp nối mềm  inox có dùng cho máy bơm không?

Có, đây là một trong những ứng dụng phổ biến nhất của khớp nối mềm  inox. Sản phẩm thường được lắp tại đầu hút hoặc đầu đẩy của máy bơm để giảm rung động truyền vào đường ống.

Khi lắp đặt, cần bố trí giá đỡ đường ống độc lập để khớp nối không phải chịu trọng lượng của tuyến ống. Đồng thời cần lựa chọn đúng áp suất, kích thước và chiều dài khớp nối.

Khớp nối mềm inox có chịu được áp suất cao không?

Khả năng chịu áp suất phụ thuộc vào thiết kế, đường kính, số lớp lưới bện, vật liệu và cấu tạo của từng model. Những loại khớp nối có cấu tạo gia cường phù hợp có thể được sử dụng trong các hệ thống áp suất tương đối cao.

Khi lựa chọn cần kiểm tra áp suất làm việc và áp suất tối đa của sản phẩm. Không nên sử dụng khớp nối vượt quá giới hạn nhà sản xuất công bố.

Kết luận

Khớp nối mềm  inox là thiết bị quan trọng trong nhiều hệ thống đường ống nhờ khả năng giảm rung động, hạn chế truyền chấn động, hấp thụ chuyển vị và chống ăn mòn. Sản phẩm được sử dụng phổ biến tại máy bơm, HVAC, hệ thống cấp thoát nước và các dây chuyền công nghiệp.

Khi lựa chọn khớp nối mềm  inox, cần quan tâm đến kích thước DN, áp suất, nhiệt độ, vật liệu inox 304 hoặc 316, kiểu kết nối và khả năng chịu chuyển vị. Đặc biệt khi lắp đặt, cần bảo đảm đường ống có hệ thống giá đỡ riêng và không để khớp nối phải chịu tải trọng hoặc sai lệch vượt quá giới hạn thiết kế khớp nối mềm inox.
