Van điện từ nước nóng là gì? Cấu tạo, nguyên lý và cách chọn

Van điện từ nước nóng là thiết bị sử dụng tín hiệu điện để tự động đóng hoặc mở dòng nước có nhiệt độ cao trong hệ thống đường ống. Khác với van điện từ thông thường dành cho nước lạnh, Van điện từ  nước nóng phải được lựa chọn dựa trên khả năng chịu nhiệt của thân van, gioăng làm kín, lõi van và coil điện từ.

Van điện từ  nước nóng được sử dụng trong hệ thống cấp nước nóng gia đình, khách sạn, bệnh viện, nhà máy, HVAC, máy nước nóng và nhiều dây chuyền sản xuất. Khi lựa chọn sản phẩm, ngoài kích thước và điện áp coil, cần đặc biệt quan tâm đến nhiệt độ làm việc, áp suất, vật liệu và loại gioăng của van.

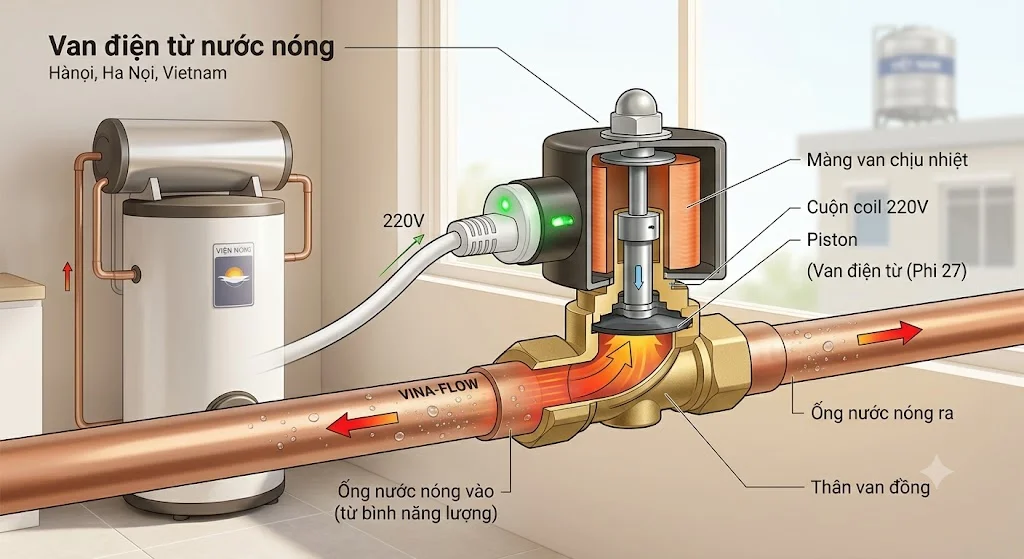

Van điện từ  nước nóng là gì?

Khái niệm Van điện từ  nước nóng

Van điện từ  nước nóng là loại van sử dụng lực điện từ để điều khiển dòng nước có nhiệt độ cao. Khi coil được cấp điện, từ trường sinh ra sẽ tác động lên lõi van, làm thay đổi trạng thái đóng hoặc mở của đường lưu chất.

Không phải tất cả van điện từ đều có thể sử dụng cho nước nóng. Những loại van chỉ được thiết kế cho nước lạnh có thể bị lão hóa gioăng, giảm độ kín hoặc hư hỏng các bộ phận bên trong khi phải làm việc liên tục ở nhiệt độ cao.

Vai trò của Van điện từ  nước nóng

Van có nhiệm vụ tự động đóng, mở hoặc ngắt dòng nước nóng theo tín hiệu điều khiển. Tín hiệu này có thể đến từ công tắc, relay, timer, cảm biến nhiệt độ, PLC hoặc hệ thống điều khiển trung tâm.

Nhờ khả năng điều khiển tự động, van giúp giảm thao tác thủ công và cho phép hệ thống cấp nước nóng hoạt động theo một quy trình được thiết lập trước. Đây là thiết bị phù hợp với những hệ thống cần kiểm soát dòng nước thường xuyên hoặc kết hợp với hệ thống tự động hóa.

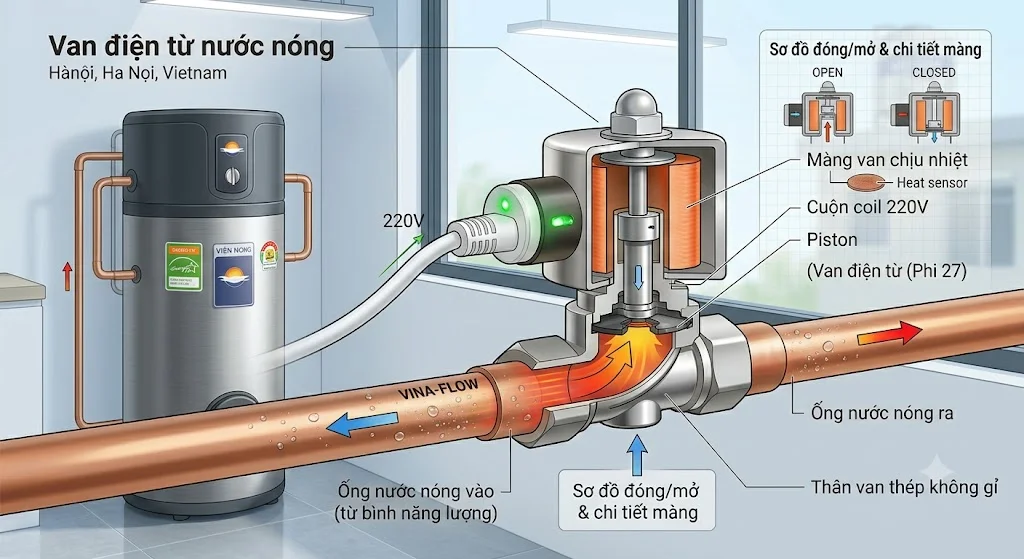

Cấu tạo của Van điện từ  nước nóng

Thân van

Thân van thường được chế tạo từ đồng thau, inox hoặc các vật liệu có khả năng chịu nhiệt và chống ăn mòn phù hợp. Van đồng thường được sử dụng trong nhiều hệ thống nước nóng dân dụng, trong khi van inox phù hợp hơn với môi trường yêu cầu khả năng chống ăn mòn cao.

Thân van phải đáp ứng được áp suất và nhiệt độ làm việc của hệ thống. Đối với môi trường đặc biệt như nước nóng có nhiệt độ cao hoặc nước chứa hóa chất, cần kiểm tra kỹ vật liệu trước khi lựa chọn.

Cuộn coil điện từ

Coil là bộ phận tạo ra từ trường khi được cấp điện. Từ trường này tác động lên lõi van để thực hiện quá trình đóng hoặc mở dòng lưu chất.

Coil có thể sử dụng nhiều mức điện áp như 12VDC, 24VDC, 24VAC hoặc 220VAC tùy theo model. Khi sử dụng cho nước nóng, cần kiểm tra cả cấp cách điện và nhiệt độ môi trường làm việc của coil để tránh tình trạng quá nhiệt.

Lõi van

Lõi van là bộ phận di chuyển dưới tác động của lực điện từ và cơ cấu lò xo. Bộ phận này trực tiếp đóng hoặc mở đường dẫn nước bên trong thân van.

Lõi van thường được chế tạo từ vật liệu có khả năng chống ăn mòn và chịu được điều kiện nhiệt độ của hệ thống. Độ chính xác của lõi van ảnh hưởng trực tiếp đến khả năng đóng kín và độ ổn định của van.

Gioăng làm kín

Gioăng là bộ phận rất quan trọng đối với Van điện từ  nước nóng vì nó phải tiếp xúc trực tiếp hoặc gián tiếp với nước có nhiệt độ cao. Các vật liệu thường gặp gồm EPDM, PTFE, FKM/Viton hoặc những vật liệu chuyên dụng khác.

Mỗi loại gioăng có giới hạn nhiệt độ và khả năng tương thích hóa chất khác nhau. Vì vậy, khi lựa chọn van không nên chỉ quan tâm đến thân van bằng đồng hay inox mà phải kiểm tra cả vật liệu gioăng.

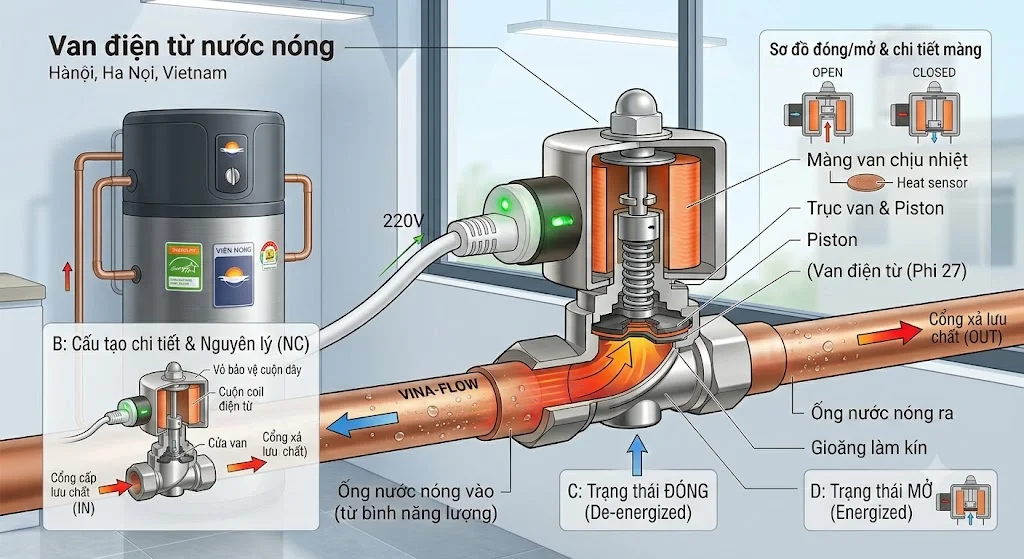

Nguyên lý hoạt động của Van điện từ nước nóng

Van điện từ  nước nóng thường đóng

Van điện từ thường đóng, hay còn gọi là NC, có trạng thái đóng khi coil không được cấp điện. Khi nhận tín hiệu điện, coil tạo ra lực điện từ để kéo hoặc đẩy lõi van và mở đường dẫn nước nóng.

Khi nguồn điện bị ngắt, lực điện từ biến mất và cơ cấu lò xo đưa lõi van trở về vị trí đóng. Loại van này phù hợp với hệ thống chỉ cần cấp nước nóng khi có tín hiệu điều khiển.

Van điện từ  nước nóng thường mở

Van điện từ thường mở, hay còn gọi là NO, có trạng thái mở khi coil không được cấp điện. Khi cấp điện cho coil, lực điện từ tác động lên lõi van và đưa van về trạng thái đóng.

Loại van này phù hợp với những hệ thống cần duy trì dòng nước nóng khi mất điện. Việc lựa chọn van NO hay NC phải dựa trên yêu cầu vận hành và trạng thái an toàn mà hệ thống cần đạt được khi mất nguồn.

Van điện từ tác động trực tiếp

Van tác động trực tiếp sử dụng lực điện từ để trực tiếp di chuyển lõi van và đóng mở đường lưu chất. Loại van này thường phù hợp với các kích thước nhỏ và có thể hoạt động trong những điều kiện áp suất chênh lệch thấp tùy thiết kế.

Ưu điểm của van tác động trực tiếp là cấu tạo tương đối đơn giản và khả năng phản hồi nhanh. Tuy nhiên, khi lựa chọn cần kiểm tra lưu lượng, áp suất và nhiệt độ để bảo đảm van hoạt động đúng yêu cầu.

Van điện từ pilot

Van pilot sử dụng áp suất của lưu chất để hỗ trợ quá trình đóng mở van. Thiết kế này thường được sử dụng cho những van có kích thước lớn hoặc cần kiểm soát lưu lượng lớn hơn.

Van pilot có thể yêu cầu một mức áp suất chênh lệch tối thiểu để hoạt động ổn định. Vì vậy, cần kiểm tra thông số kỹ thuật của nhà sản xuất trước khi sử dụng trong hệ thống nước nóng có áp suất thấp.

Van điện từ  nước nóng chịu được bao nhiêu độ?

Nhiệt độ làm việc của van điện từ

Không có một mức nhiệt độ cố định áp dụng cho tất cả các loại Van điện từ  nước nóng. Khả năng chịu nhiệt phụ thuộc vào thiết kế của van, vật liệu thân van, gioăng, lõi van và coil điện từ.

Một số model chỉ phù hợp với nước nóng ở mức nhiệt độ vừa phải, trong khi các model chuyên dụng có thể làm việc ở nhiệt độ cao hơn. Vì vậy, cần kiểm tra datasheet của đúng model trước khi đưa vào hệ thống.

Van điện từ  nước nóng nhiệt độ cao

Đối với hệ thống sử dụng nước ở nhiệt độ cao, cần lựa chọn van được nhà sản xuất công bố rõ ràng về giới hạn nhiệt độ. Các vật liệu như PTFE, EPDM hoặc FKM có thể được sử dụng trong những điều kiện khác nhau tùy theo thiết kế của van.

Không nên lựa chọn van chỉ dựa trên vật liệu inox hoặc đồng của thân van. Trong nhiều trường hợp, gioăng và các chi tiết bên trong mới là yếu tố quyết định giới hạn nhiệt độ của sản phẩm.

Cách lựa chọn Van điện từ  nước nóng

Xác định nhiệt độ nước

Đầu tiên cần xác định nhiệt độ làm việc bình thường và nhiệt độ tối đa của nước trong hệ thống. Không nên chỉ lấy nhiệt độ trung bình để lựa chọn vì trong một số trường hợp nhiệt độ có thể tăng cao hơn dự kiến.

Sau khi xác định được nhiệt độ thực tế, cần lựa chọn model có giới hạn nhiệt độ phù hợp và có khoảng dự phòng cần thiết. Điều này giúp giảm nguy cơ lão hóa gioăng hoặc hư hỏng các bộ phận bên trong.

Lựa chọn vật liệu thân van

Van đồng thường được sử dụng trong nhiều hệ thống nước nóng dân dụng và HVAC. Van inox có ưu thế về khả năng chống ăn mòn và thường phù hợp với những môi trường yêu cầu cao hơn về vật liệu.

Tuy nhiên, không nên chỉ lựa chọn dựa trên thân van. Cần kiểm tra đồng thời vật liệu của đĩa, lõi van, lò xo và gioăng để bảo đảm toàn bộ van phù hợp với nước nóng.

Lựa chọn vật liệu gioăng

EPDM thường được sử dụng cho các ứng dụng nước và nước nóng trong giới hạn nhiệt độ phù hợp. PTFE có khả năng chống hóa chất và chịu nhiệt tốt, trong khi FKM/Viton có thể phù hợp với một số môi trường đặc biệt.

Cần lựa chọn gioăng dựa trên nhiệt độ, áp suất và thành phần lưu chất. Một loại gioăng có khả năng chịu nhiệt tốt chưa chắc đã phù hợp với mọi loại hóa chất hoặc môi trường vận hành.

Kiểm tra kích thước đường ống

Van điện từ  nước nóng có nhiều kích thước như DN15, DN20, DN25, DN32, DN40 và DN50. Cần lựa chọn kích thước dựa trên đường kính đường ống, lưu lượng cần thiết và tổn thất áp suất cho phép.

Nếu van quá nhỏ, lưu lượng có thể không đáp ứng yêu cầu và tổn thất áp suất tăng. Nếu van quá lớn, chi phí đầu tư tăng nhưng không nhất thiết mang lại hiệu quả vận hành tốt hơn.

Xác định trạng thái NO hoặc NC

Cần xác định hệ thống muốn van ở trạng thái nào khi mất điện. Van NC sẽ đóng khi mất điện, trong khi van NO sẽ mở khi mất điện.

Đây là yếu tố liên quan trực tiếp đến an toàn vận hành. Nếu hệ thống cần duy trì dòng nước nóng khi mất điện, van thường mở có thể phù hợp hơn; ngược lại, nếu cần ngắt nước nóng khi mất điện thì van thường đóng sẽ là lựa chọn phù hợp.

FAQ về Van điện từ nước nóng

Van điện từ nước nóng là gì?

Van điện từ  nước nóng là loại van sử dụng tín hiệu điện để tự động đóng hoặc mở dòng nước có nhiệt độ cao. Van thường được sử dụng trong hệ thống cấp nước nóng gia đình, khách sạn, bệnh viện, HVAC và các nhà máy.

Khác với van điện từ dành cho nước lạnh, van nước nóng phải có vật liệu và gioăng phù hợp với nhiệt độ cao. Việc lựa chọn đúng model giúp hạn chế tình trạng rò rỉ, lão hóa gioăng và hư hỏng van.

Van điện từ nước nóng chịu được bao nhiêu độ?

Không có một mức nhiệt độ chung cho tất cả các loại Van điện từ  nước nóng. Khả năng chịu nhiệt phụ thuộc vào thiết kế, vật liệu thân van, gioăng, coil và các bộ phận bên trong.

Khi mua van, cần kiểm tra datasheet của đúng model để biết nhiệt độ tối đa được nhà sản xuất cho phép. Nếu hệ thống có nhiệt độ cao, nên lựa chọn dòng van chuyên dụng thay vì sử dụng van nước lạnh thông thường.

Van điện từ đồng có dùng được cho nước nóng không?

Có thể sử dụng nếu van đồng được thiết kế cho nước nóng và có giới hạn nhiệt độ phù hợp. Thân van bằng đồng không đồng nghĩa với việc toàn bộ van có thể chịu được nhiệt độ cao.

Cần kiểm tra thêm vật liệu gioăng, lõi van và coil. Nếu sử dụng cho nước nóng có nhiệt độ cao, nên lựa chọn model có thông số kỹ thuật rõ ràng từ nhà sản xuất.

Van điện từ inox có dùng cho nước nóng không?

Có. Van inox có khả năng chống ăn mòn tốt và có thể được sử dụng trong nhiều hệ thống nước nóng nếu model đáp ứng yêu cầu về nhiệt độ và áp suất.

Tuy nhiên, không nên cho rằng mọi van inox đều phù hợp với nước nóng ở bất kỳ nhiệt độ nào. Gioăng, coil và các bộ phận bên trong vẫn phải đáp ứng điều kiện làm việc thực tế.

Van điện từ  nước nóng thường đóng hay thường mở tốt hơn?

Không có loại nào tốt hơn trong mọi hệ thống. Van thường đóng phù hợp khi cần ngắt nước nóng khi mất điện, trong khi van thường mở phù hợp khi hệ thống cần duy trì dòng nước nóng khi mất nguồn điều khiển.

Việc lựa chọn NO hay NC phải dựa trên yêu cầu vận hành và trạng thái an toàn của hệ thống. Đây là thông số cần được xác định ngay từ giai đoạn thiết kế hoặc lựa chọn thiết bị.

Van điện từ nước nóng có tiết kiệm điện không?

Mức tiêu thụ điện của van phụ thuộc vào loại coil và thiết kế của từng model. Một số van cần duy trì nguồn điện cho coil trong suốt thời gian van ở trạng thái đóng hoặc mở, trong khi một số thiết kế đặc biệt có thể giảm mức tiêu thụ điện.

Đối với hệ thống có số lượng van lớn hoặc van phải hoạt động liên tục, nên kiểm tra công suất coil để đánh giá tổng mức tiêu thụ điện. Đây cũng là thông số cần xem xét khi thiết kế tủ điều khiển và nguồn cấp.

Mua Van điện từ nước nóng ở đâu uy tín?

Nên lựa chọn nhà cung cấp chuyên về van công nghiệp có đầy đủ catalogue, datasheet, nguồn gốc xuất xứ và chính sách bảo hành rõ ràng. Khi yêu cầu báo giá, nên cung cấp nhiệt độ nước, áp suất, kích thước đường ống, điện áp coil và loại lưu chất.

Những thông tin này giúp nhà cung cấp lựa chọn đúng model thay vì chỉ báo giá theo kích thước van. Với các công trình công nghiệp hoặc dự án yêu cầu hồ sơ, nên yêu cầu thêm CO, CQ và tài liệu kỹ thuật của sản phẩm.

Kết luận

Van điện từ  nước nóng là giải pháp hiệu quả để tự động hóa quá trình đóng mở và kiểm soát dòng nước có nhiệt độ cao. Thiết bị được ứng dụng trong hệ thống nước nóng gia đình, khách sạn, bệnh viện, HVAC và nhiều dây chuyền sản xuất công nghiệp.

Khi lựa chọn Van điện từ nước nóng, cần đặc biệt kiểm tra nhiệt độ tối đa, vật liệu thân van, vật liệu gioăng, áp suất làm việc, kích thước kết nối, điện áp coil và trạng thái NO/NC. Nếu hệ thống có nhiệt độ rất cao hoặc sử dụng hơi, cần lựa chọn dòng van chuyên dụng thay vì sử dụng Van điện từ  nước nóng thông thường Van điện từ nước nóng.
