Van cửa phai là gì? Cấu tạo, nguyên lý, phân loại và ứng dụng

Van cửa phai  là thiết bị dùng để đóng, mở hoặc điều tiết dòng nước trong kênh, mương, bể chứa và hệ thống xử lý nước. Van thường có một tấm cửa phẳng di chuyển theo phương thẳng đứng hoặc phương thiết kế để ngăn dòng nước đi qua. Khác với van cổng đường ống thông thường, Van cửa  phai  thường được sử dụng tại các cửa xả, cửa vào bể, kênh dẫn nước, hồ chứa và công trình thủy lợi. Cửa van có thể được vận hành bằng tay quay, vít me, hộp số, điện hoặc các cơ cấu truyền động khác.

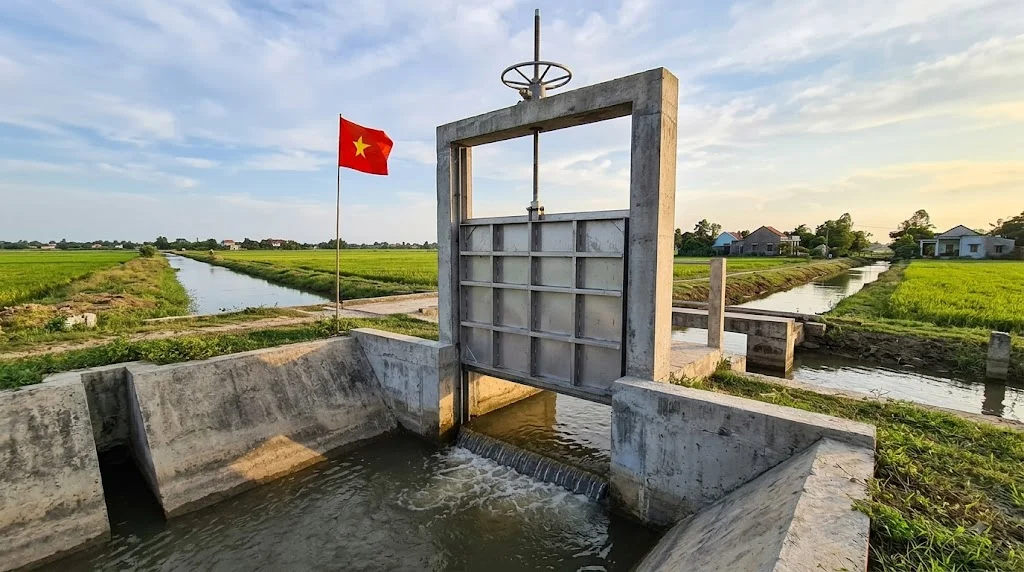

Cấu tạo Van cửa  phai

Khung van

Khung van là kết cấu bao quanh cửa phai và được cố định vào tường, bê tông hoặc kết cấu của công trình. Khung có nhiệm vụ giữ cửa van và tạo bề mặt dẫn hướng cho quá trình nâng hạ.

Khung thường được chế tạo từ inox, thép sơn phủ hoặc vật liệu có khả năng chống ăn mòn. Đối với hệ thống xử lý nước, vật liệu inox thường được lựa chọn khi yêu cầu cao về độ bền và khả năng chống ăn mòn.

Cửa van

Cửa van là tấm chắn trực tiếp ngăn dòng nước. Khi cửa được hạ xuống, dòng nước bị chặn; khi cửa được nâng lên, tiết diện dòng chảy được mở ra.

Cửa van có thể được chế tạo từ inox, thép carbon hoặc vật liệu phù hợp với môi trường. Độ dày và kết cấu gia cường của cửa phụ thuộc vào kích thước cửa và áp lực nước tác động lên nó.

Vít me

Vít me là cơ cấu truyền động phổ biến trên các loại Van cửa  phai  vận hành thủ công. Khi quay tay quay, vít me chuyển động và nâng hoặc hạ cửa van.

Cơ cấu vít me có thể được thiết kế theo dạng trục nâng hoặc trục không nâng tùy model. Với các cửa van kích thước lớn, có thể kết hợp hộp số để giảm lực vận hành.

Gioăng làm kín

Gioăng được bố trí xung quanh cửa van để hạn chế nước rò rỉ qua khe giữa cửa và khung. Vật liệu thường được lựa chọn dựa trên chất lượng nước, nhiệt độ và điều kiện môi trường.

Gioăng EPDM là một lựa chọn phổ biến trong nhiều ứng dụng nước. Khi gioăng bị lão hóa hoặc biến dạng, lượng nước rò rỉ qua cửa van có thể tăng lên đáng kể.

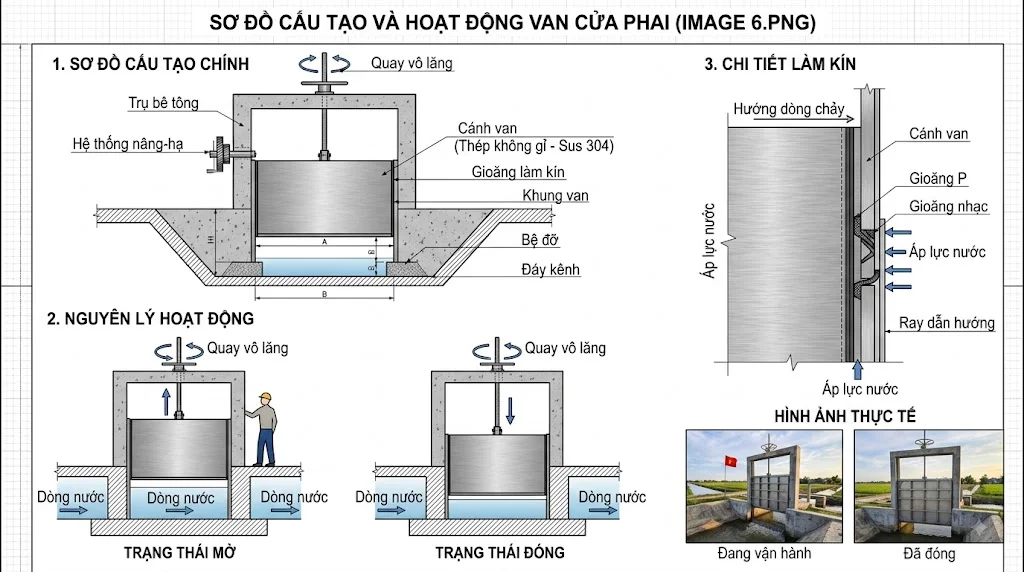

Nguyên lý hoạt động của Van cửa  phai

Khi van đóng

Khi cửa phai được hạ xuống, tấm cửa tiếp xúc với hệ thống gioăng và khung van. Cửa tạo thành một vách chắn, ngăn nước đi qua khu vực mở.

Tùy thiết kế, van có thể chịu áp lực nước từ một phía hoặc cả hai phía. Vì vậy, khi lựa chọn cần xác định hướng áp lực và điều kiện làm việc của công trình.

Khi van mở

Khi xoay tay quay hoặc kích hoạt bộ truyền động, vít me nâng cửa van lên. Khoảng mở giữa đáy cửa và phần phía trên tạo thành tiết diện cho dòng nước đi qua.

Mức độ mở có thể được điều chỉnh theo yêu cầu của hệ thống. Tuy nhiên, khả năng điều tiết lưu lượng phụ thuộc vào thiết kế cửa van và đặc tính dòng chảy.

Khi van mở một phần

Cửa phai có thể được nâng lên một khoảng nhất định để tạo tiết diện dòng chảy phù hợp. Cấu hình này có thể được sử dụng để điều chỉnh mực nước hoặc lưu lượng trong một số công trình.

Tuy nhiên, không phải loại cửa phai nào cũng được thiết kế để điều tiết liên tục. Nếu hệ thống yêu cầu điều khiển lưu lượng chính xác, cần lựa chọn đúng loại cửa van chuyên dụng.

Các loại Van cửa  phai  phổ biến

Van cửa  phai  inox

Van cửa  phai  inox có khả năng chống ăn mòn tốt và thường được sử dụng trong hệ thống xử lý nước, nước thải và môi trường ẩm ướt. Inox 304 và inox 316 là những vật liệu thường được sử dụng.

Inox 316 có khả năng chống ăn mòn tốt hơn trong một số môi trường chứa chloride. Tuy nhiên, không phải công trình nào cũng cần inox 316, vì vậy nên lựa chọn vật liệu dựa trên chất lượng nước và điều kiện thực tế.

Van cửa  phai  thép

Van cửa  phai  thép thường được sử dụng cho các công trình có kích thước lớn hoặc yêu cầu kết cấu chịu lực cao. Thép carbon có độ bền cơ học tốt và có thể được gia công thành các cửa van lớn.

Do thép carbon có nguy cơ bị ăn mòn, bề mặt thường cần được sơn phủ hoặc xử lý chống ăn mòn. Với môi trường nước thải hoặc nước có tính ăn mòn cao, cần cân nhắc vật liệu và lớp phủ phù hợp.

Van cửa  phai  gang

Van cửa  phai  gang có thể được sử dụng trong một số công trình thủy lợi và hệ thống thoát nước. Vật liệu gang có khả năng chịu nén tốt và thường có chi phí phù hợp.

Tuy nhiên, khả năng chịu va đập và đặc tính cơ học cần được xem xét khi cửa có kích thước lớn hoặc chịu áp lực cao. Việc lựa chọn cần dựa trên thiết kế cụ thể của công trình.

Van cửa  phai  vận hành bằng tay

Van cửa  phai  thủ công sử dụng tay quay hoặc tay vặn để nâng hạ cửa. Đây là cấu hình đơn giản, không yêu cầu nguồn điện và phù hợp với các vị trí ít cần thao tác.

Với cửa van lớn, lực vận hành có thể cao nên thường sử dụng hộp số để giảm lực. Người vận hành vẫn có thể kiểm soát trực tiếp vị trí đóng mở của cửa.

Van cửa  phai  điều khiển điện

Van cửa  phai  điều khiển điện được trang bị actuator điện để thực hiện quá trình nâng hạ tự động. Thiết bị có thể nhận tín hiệu từ tủ điều khiển, PLC hoặc hệ thống SCADA.

Giải pháp này phù hợp với các nhà máy xử lý nước, trạm bơm và công trình cần điều khiển từ xa. Khi lựa chọn cần xác định lực nâng, hành trình, tốc độ đóng mở và nguồn điện của actuator.

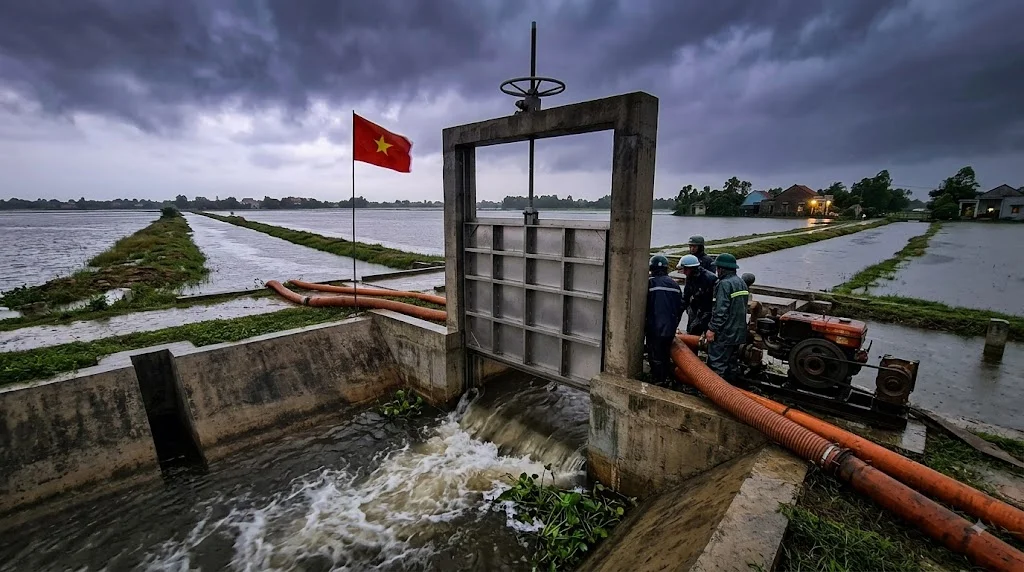

Van cửa  phai  và van cổng khác nhau thế nào?

Khác nhau về vị trí lắp đặt

Van cổng thông thường được lắp trực tiếp trên đường ống và điều khiển dòng lưu chất bên trong đường ống. Van cửa  phai  thường được lắp tại cửa mở của bể, kênh, mương hoặc kết cấu bê tông.

Vì vậy, dù đều sử dụng một tấm cửa chuyển động để đóng mở, hai loại van có cấu trúc và cách lắp đặt khác nhau. Không nên coi Van cửa  phai  chỉ là một dạng van cổng đường ống có kích thước lớn.

Khác nhau về kết cấu

Van cổng thường có thân van kín với hai đầu kết nối đường ống. Van cửa  phai  thường có khung dẫn hướng và cửa van lắp trực tiếp vào kết cấu công trình.

Cửa phai thường có diện tích cửa lớn và phải chịu áp lực nước trên toàn bộ bề mặt. Vì vậy, kết cấu khung và hệ thống vít nâng thường được thiết kế chắc chắn.

Ứng dụng của Van cửa  phai

Nhà máy xử lý nước

Van cửa  phai  được sử dụng tại các bể chứa, kênh dẫn và các công đoạn xử lý nước. Van giúp cô lập từng khu vực để thuận tiện cho việc vận hành và bảo trì.

Trong nhà máy xử lý nước, van thường được kết hợp với các thiết bị đo mực nước và hệ thống điều khiển. Với hệ thống tự động, actuator điện có thể được sử dụng để điều khiển cửa từ phòng vận hành.

Nhà máy xử lý nước thải

Van cửa  phai  có vai trò quan trọng trong hệ thống nước thải vì có thể đóng mở các tuyến kênh và bể. Vật liệu cần có khả năng chịu được môi trường ẩm và các chất có khả năng gây ăn mòn.

Inox hoặc thép có lớp phủ bảo vệ thường được lựa chọn tùy theo đặc tính nước thải. Ngoài thân cửa, cần chú ý đến vật liệu vít me, gioăng và các bộ phận tiếp xúc trực tiếp với môi trường.

Hồ chứa và bể chứa

Van cửa  phai  có thể được lắp tại cửa vào hoặc cửa ra của bể chứa. Khi cần bảo trì hoặc cô lập bể, cửa van được hạ xuống để ngăn dòng nước.

Nếu bể có áp lực nước lớn, cần xác định chính xác khả năng chịu áp của cửa và khung. Đặc biệt, phải xác định van chịu áp một chiều hay hai chiều.

Ưu điểm của Van cửa  phai

Khả năng đóng mở cửa lớn

Van cửa  phai  có thể được chế tạo với kích thước lớn để đáp ứng các cửa nước có diện tích rộng. Đây là ưu điểm quan trọng so với nhiều loại van đường ống thông thường.

Cửa van có thể được thiết kế theo kích thước riêng của công trình. Vì vậy, van phù hợp với các kênh, bể và cửa xả có kích thước đặc biệt.

Kết cấu chắc chắn

Cửa phai thường có kết cấu thép hoặc inox được gia cường để chịu áp lực nước. Khung van được neo cố định vào công trình giúp toàn bộ hệ thống có độ ổn định cao.

Khi được thiết kế và lắp đặt đúng kỹ thuật, cửa van có thể hoạt động ổn định trong thời gian dài. Việc bảo dưỡng định kỳ vẫn cần thiết để kiểm tra gioăng và cơ cấu nâng.

Cách lựa chọn Van cửa  phai

Xác định kích thước cửa

Cần xác định chiều rộng và chiều cao cửa mở của công trình. Đây là thông số quan trọng để thiết kế kích thước cửa, khung và cơ cấu nâng.

Đối với cửa phai kích thước lớn, cần tính toán cả áp lực nước và lực nâng. Không nên lựa chọn chỉ dựa vào kích thước lỗ mở mà bỏ qua điều kiện thủy lực.

Xác định hướng áp lực nước

Cần xác định nước tác động lên mặt trước, mặt sau hay cả hai phía của cửa van. Một số loại cửa chỉ được thiết kế để chịu áp lực theo một hướng nhất định.

Nếu sử dụng sai chiều chịu áp, khả năng làm kín và độ bền kết cấu có thể bị ảnh hưởng. Đây là thông số cần được xác định ngay từ giai đoạn thiết kế.

Lựa chọn vật liệu

Inox phù hợp với môi trường yêu cầu khả năng chống ăn mòn cao. Thép carbon có thể phù hợp với các công trình lớn nếu được xử lý bề mặt chống ăn mòn thích hợp.

Đối với nước thải hoặc môi trường hóa chất, cần đánh giá khả năng tương thích của toàn bộ hệ thống. Không chỉ cửa van mà vít me, khung, gioăng và bulông cũng cần được lựa chọn phù hợp.

Chọn phương thức vận hành

Nếu cửa van nhỏ và ít thao tác, vận hành bằng tay có thể đáp ứng tốt nhu cầu. Với cửa lớn hoặc cần điều khiển thường xuyên, có thể sử dụng hộp số hoặc actuator điện.

Đối với nhà máy tự động hóa, actuator có thể kết nối với PLC và SCADA. Khi đó cần xác định thêm nguồn điện, lực nâng, hành trình và tín hiệu phản hồi vị trí.

FAQ về Van cửa phai

Van cửa phai  là gì?

Van cửa phai  là thiết bị dùng để đóng mở dòng nước tại các cửa của bể, kênh, mương hoặc công trình xử lý nước. Cửa van thường chuyển động lên xuống để tạo hoặc ngăn tiết diện dòng chảy.

Van có thể được vận hành bằng tay, hộp số hoặc actuator điện. Tùy thiết kế, cửa van có thể được sử dụng để đóng ngắt hoặc điều chỉnh dòng nước.

Van cửa phai  khác van cổng như thế nào?

Van cửa  phai  thường được lắp tại cửa mở của bể, kênh hoặc kết cấu bê tông, trong khi van cổng chủ yếu được lắp trên đường ống. Hai loại đều có cơ cấu cửa chuyển động nhưng kết cấu tổng thể khác nhau.

Van cửa  phai  thường có khung dẫn hướng và cửa van dạng tấm lớn. Van cổng lại có thân van kín và các đầu kết nối với đường ống.

Van cửa phai  có những vật liệu nào?

Các vật liệu phổ biến gồm inox, thép carbon và gang tùy yêu cầu công trình. Inox thường được lựa chọn khi cần khả năng chống ăn mòn tốt, đặc biệt trong môi trường nước và nước thải.

Thép carbon phù hợp với nhiều cửa van kích thước lớn nhưng thường cần xử lý chống ăn mòn. Việc lựa chọn vật liệu phải dựa trên chất lượng nước, áp lực và điều kiện môi trường.

Van cửa phai  có điều khiển điện được không?

Có. Van cửa phai  có thể kết hợp với actuator điện để thực hiện nâng hạ cửa tự động.

Actuator có thể nhận tín hiệu từ tủ điều khiển, PLC hoặc hệ thống SCADA. Khi thiết kế cần xác định lực nâng, hành trình, tốc độ đóng mở và nguồn điện phù hợp.

Van cửa  phai  dùng trong xử lý nước thải được không?

Có và đây là một trong những ứng dụng phổ biến của Van cửa  phai . Van có thể được lắp tại các bể, kênh dẫn và cửa xả để cô lập hoặc điều tiết dòng nước thải.

Do nước thải có thể chứa nhiều chất gây ăn mòn, cần lựa chọn vật liệu phù hợp. Ngoài cửa van, cần chú ý đến gioăng, vít me, khung và các chi tiết kim loại khác.

Kết luận

Van cửa phai  là thiết bị chuyên dụng để đóng mở và kiểm soát dòng nước tại các bể, kênh, mương, hồ chứa và hệ thống xử lý nước. Với kết cấu gồm khung, cửa van, vít me, gioăng và cơ cấu truyền động, van có thể được vận hành thủ công hoặc tự động.

Khi lựa chọn Van cửa  phai  cần xác định chính xác kích thước cửa, chiều cao cột nước, hướng chịu áp, vật liệu, phương thức vận hành và yêu cầu làm kín. Đối với các công trình xử lý nước hoặc nước thải, việc lựa chọn đúng vật liệu và cơ cấu nâng sẽ ảnh hưởng trực tiếp đến độ bền và độ ổn định của toàn hệ thống Van cửa phai .
