Van cửa Sanwa là gì? Cấu tạo, nguyên lý, thông số, ứng dụng và giá

Van cửa Sanwa  là dòng van cửa (gate valve) thương hiệu Sanwa, được sử dụng để đóng, mở và cô lập dòng lưu chất trong hệ thống đường ống. Trong thực tế, sản phẩm còn được gọi là van cổng Sanwa hoặc Sanwa gate valve.

Van cửa hoạt động bằng cách nâng hoặc hạ cánh van theo phương vuông góc với hướng dòng chảy. Khi mở hoàn toàn, cánh van được nâng lên khỏi dòng lưu chất, giúp dòng chảy đi qua với mức cản trở tương đối thấp. Khi đóng, cánh van hạ xuống và ép vào bề mặt làm kín để ngăn dòng nước.

Van cửa  Sanwa  thường được quan tâm trong các hệ thống cấp nước, đường ống dân dụng, công trình, HVAC, xử lý nước và các hệ thống kỹ thuật phù hợp với thông số của từng model.

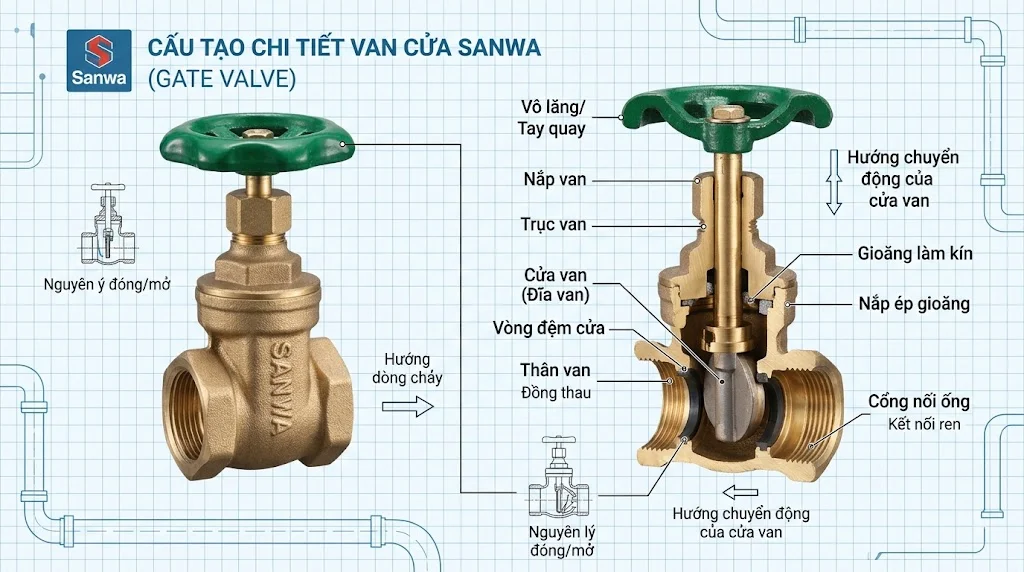

Cấu tạo Van cửa Sanwa

Thân van

Thân van là bộ phận chính chứa cánh van và chịu áp lực từ đường ống. Vật liệu thân phụ thuộc vào từng dòng sản phẩm và điều kiện làm việc.

Đối với các van cửa sử dụng cho hệ thống nước, vật liệu thường được lựa chọn để đáp ứng yêu cầu về áp suất, độ bền và khả năng chống ăn mòn trong môi trường nước.

Cánh van

Cánh van có nhiệm vụ đóng hoặc mở dòng lưu chất. Khi vận hành tay quay, cánh van di chuyển lên hoặc xuống theo trục.

Khi mở hoàn toàn, cánh được đưa ra khỏi tiết diện dòng chảy. Khi đóng hoàn toàn, cánh tiếp xúc với bề mặt làm kín để cô lập đường ống.

Trục van

Trục van truyền lực từ tay quay xuống cánh van. Tùy thiết kế, van cửa có thể sử dụng ty nổi hoặc ty chìm.

Ty nổi giúp người vận hành quan sát trạng thái van thông qua vị trí trục, trong khi ty chìm có ưu điểm về tiết kiệm không gian phía trên.

Tay quay

Tay quay được sử dụng để vận hành van thủ công. Khi xoay tay quay, cánh van được nâng lên hoặc hạ xuống.

Đối với van kích thước lớn, lực vận hành có thể tăng đáng kể nên một số cấu hình có thể sử dụng hộp số hoặc cơ cấu truyền động hỗ trợ.

Bộ phận làm kín

Hệ thống làm kín bao gồm các bề mặt seat, gioăng và packing quanh trục. Đây là những bộ phận quyết định khả năng hạn chế rò rỉ của van.

Vật liệu làm kín phải tương thích với loại lưu chất, áp suất và nhiệt độ làm việc của hệ thống.

Nguyên lý hoạt động của Van cửa  Sanwa

Khi mở van

Khi xoay tay quay theo chiều mở, trục van tác động lên cánh và đưa cánh lên khỏi đường dòng chảy.

Khi mở hoàn toàn, cánh van không còn chắn đáng kể tiết diện dòng chảy. Vì vậy, van cửa phù hợp với các tuyến ống cần duy trì lưu lượng và chỉ cần đóng hoặc mở khi cần cô lập hệ thống.

Khi đóng van

Khi xoay tay quay theo chiều đóng, cánh van hạ xuống và tiếp xúc với seat. Khi cánh đạt vị trí đóng hoàn toàn, dòng lưu chất được ngăn lại.

Van cửa thường cần nhiều vòng quay để chuyển từ đóng sang mở hoàn toàn. Vì vậy, đây không phải loại van phù hợp nhất cho yêu cầu đóng mở nhanh.

Van cửa  Sanwa  ren

Van cửa  Sanwa  dạng ren thường được sử dụng cho các đường ống kích thước nhỏ. Kết nối ren giúp quá trình lắp đặt tương đối đơn giản và phù hợp với hệ thống cấp nước dân dụng hoặc công trình.

Khi lắp đặt cần kiểm tra đúng tiêu chuẩn ren của van và đường ống. Việc ghép hai loại ren không tương thích có thể gây rò rỉ hoặc làm hỏng phần ren.

Đối với đường ống có kích thước lớn, cần xem xét cấu hình mặt bích hoặc kiểu kết nối phù hợp khác.

Van cửa  Sanwa  mặt bích

Van cửa  Sanwa  mặt bích được sử dụng trên các tuyến ống có kích thước lớn hơn hoặc những hệ thống yêu cầu kết nối chắc chắn và thuận tiện cho việc tháo van bảo trì.

Khi lựa chọn van mặt bích cần kiểm tra DN, cấp áp suất, tiêu chuẩn mặt bích, kích thước lỗ bulông và chiều dài van.

Hai van cùng DN nhưng khác tiêu chuẩn mặt bích có thể không thể lắp trực tiếp với nhau. Vì vậy, cần kiểm tra tiêu chuẩn kết nối trước khi đặt hàng.

Van cửa  Sanwa  ty nổi và ty chìm

Van cửa  Sanwa  ty nổi

Van ty nổi có trục di chuyển lên xuống bên ngoài khi đóng mở. Khi van mở, trục nhô lên; khi đóng, trục hạ xuống.

Ưu điểm lớn của kiểu ty nổi là giúp người vận hành nhận biết trạng thái đóng mở trực quan hơn. Nhược điểm là cần có đủ không gian phía trên van để trục di chuyển.

Van cửa  Sanwa  ty chìm

Van ty chìm có trục nằm bên trong cơ cấu van và không nhô lên đáng kể khi mở.

Thiết kế này phù hợp với những vị trí hạn chế chiều cao, chẳng hạn hố van hoặc khu vực có không gian phía trên nhỏ. Tuy nhiên, việc quan sát trạng thái van bằng mắt sẽ khó hơn so với ty nổi.

Van cửa  Sanwa  DN15, DN20, DN25

Van cửa  Sanwa  DN15

DN15 tương đương khoảng 1/2 inch, thường được sử dụng trên các đường ống nước kích thước nhỏ.

Van phù hợp để đóng ngắt các nhánh đường ống, thiết bị hoặc khu vực sử dụng nước nếu thông số của model đáp ứng yêu cầu.

Van cửa  Sanwa  DN20

DN20 tương đương khoảng 3/4 inch, là kích thước phổ biến trong các hệ thống cấp nước dân dụng và công trình.

Khi lựa chọn cần kiểm tra đường kính thực tế, tiêu chuẩn ren và áp suất làm việc.

Van cửa  Sanwa  DN25

DN25 tương đương khoảng 1 inch, phù hợp với các đường ống cấp nước có kích thước nhỏ và trung bình.

Đây cũng là kích thước thường được sử dụng để cô lập từng nhánh đường ống trong hệ thống.

Van cửa  Sanwa  DN32, DN40, DN50

Van cửa  Sanwa  DN32

DN32 tương đương khoảng 1 1/4 inch, phù hợp với các tuyến ống có lưu lượng cao hơn nhóm DN15–DN25.

Khi lựa chọn cần kiểm tra kiểu kết nối và áp suất làm việc của đúng model.

Van cửa  Sanwa  DN40

DN40 tương đương khoảng 1 1/2 inch. Van có thể được sử dụng trong hệ thống cấp nước và đường ống kỹ thuật tùy điều kiện vận hành.

Cần kiểm tra chính xác tiêu chuẩn kết nối trước khi lắp đặt.

Van cửa  Sanwa  DN50

DN50 tương đương khoảng 2 inch, là kích thước phổ biến trong hệ thống cấp nước công trình.

Khi mua van DN50, cần xác định rõ kiểu kết nối, áp suất, vật liệu và kích thước lắp đặt để tránh lựa chọn sai model.

Van cửa  Sanwa  dùng cho PCCC

Van cửa  Sanwa  có thể được sử dụng trong hệ thống PCCC chỉ khi đúng model đáp ứng yêu cầu kỹ thuật và tiêu chuẩn của công trình.

Trong hệ thống chữa cháy, van cửa thường được sử dụng để cô lập tuyến ống hoặc duy trì trạng thái mở của đường cấp nước. Nếu cần theo dõi trạng thái đóng mở, có thể phải sử dụng van có công tắc giám sát.

Không nên mặc định mọi Van cửa  Sanwa  đều là van PCCC. Cần kiểm tra catalogue, chứng nhận và thông số kỹ thuật của đúng model trước khi đưa vào hệ thống chữa cháy.

Van cửa  Sanwa  có công tắc tín hiệu

Van cửa có tín hiệu là van được trang bị thêm công tắc giám sát trạng thái. Công tắc có nhiệm vụ phát hiện sự thay đổi vị trí của van và gửi tín hiệu về hệ thống giám sát.

Trong hệ thống PCCC, chức năng này giúp phát hiện trường hợp van bị đóng ngoài ý muốn, từ đó đưa ra cảnh báo để nhân viên vận hành xử lý.

Cần lưu ý công tắc tín hiệu chỉ thực hiện chức năng giám sát trạng thái, không phải thiết bị điều khiển tự động đóng mở van.

Van cửa  Sanwa  khác van bi Sanwa như thế nào?

Cả hai đều có thể sử dụng để đóng ngắt dòng nước nhưng cơ cấu hoàn toàn khác nhau.

Van cửa sử dụng cánh chuyển động lên xuống và cần nhiều vòng quay. Van bi sử dụng viên bi có lỗ xuyên tâm và thường đóng mở bằng cách xoay tay gạt khoảng 90°.

Vì vậy, van bi thường thuận tiện khi cần thao tác nhanh, trong khi van cửa phù hợp với việc cô lập đường ống và duy trì trạng thái mở hoàn toàn trong thời gian dài.

Ưu điểm của Van cửa  Sanwa

Van cửa  Sanwa  có ưu điểm về cấu tạo tương đối đơn giản, dễ vận hành và phù hợp với nhiều hệ thống nước. Khi mở hoàn toàn, cánh van được nâng khỏi dòng chảy nên tổn thất áp suất tương đối thấp.

Van cũng có nhiều kích thước để lựa chọn, từ các đường ống nhỏ đến các tuyến ống lớn hơn tùy dòng sản phẩm.

Đối với hệ thống cần cô lập từng khu vực, van cửa là một lựa chọn phổ biến nhờ khả năng đóng kín đường ống khi ở vị trí đóng hoàn toàn.

Nhược điểm của Van cửa  Sanwa

Van cửa không phù hợp với việc điều tiết lưu lượng thường xuyên. Khi cánh chỉ mở một phần, dòng chảy tác động trực tiếp vào khu vực cánh và bề mặt làm kín, có thể làm giảm tuổi thọ van.

Van cũng cần nhiều vòng quay để đóng mở và không phù hợp với các ứng dụng yêu cầu thao tác cực nhanh.

Đối với van ty nổi, cần đặc biệt chú ý đến khoảng không phía trên van để bảo đảm trục có thể di chuyển đầy đủ.

Cách lựa chọn Van cửa  Sanwa

Khi lựa chọn Van cửa  Sanwa , cần xác định DN, áp suất làm việc, loại lưu chất và nhiệt độ vận hành.

Sau đó kiểm tra vật liệu thân, cánh, trục và bộ phận làm kín. Đối với đường ống hiện hữu, cần kiểm tra kiểu kết nối và tiêu chuẩn ren hoặc mặt bích.

Nếu sử dụng trong PCCC, cần xác định thêm tiêu chuẩn áp dụng, chứng nhận sản phẩm và yêu cầu công tắc giám sát. Đây là những yếu tố bắt buộc phải kiểm tra trước khi lựa chọn.

Giá Van cửa Sanwa

Giá Van cửa Sanwa  phụ thuộc vào model, kích thước DN, vật liệu, cấp áp suất, kiểu kết nối và số lượng mua.

Các loại DN15, DN20, DN25 thường có giá thấp hơn các loại DN40, DN50 và kích thước lớn. Van có cấu hình đặc biệt hoặc công tắc giám sát sẽ có mức giá khác so với van cửa thông thường.

Để nhận báo giá chính xác, nên cung cấp DN + PN/Class + kiểu kết nối + vật liệu + model nếu có + số lượng + mục đích sử dụng.

FAQ về Van cửa Sanwa

Van cửa Sanwa  là gì?

Van cửa Sanwa  là loại gate valve được sử dụng để đóng, mở và cô lập dòng lưu chất trong đường ống. Van hoạt động bằng cách nâng hoặc hạ cánh van theo phương vuông góc với dòng chảy.

Van cửa  Sanwa  có phải van cổng Sanwa không?

Đúng. Trong thực tế, "van cửa" và "van cổng" thường được dùng để chỉ cùng một loại van, tương ứng với thuật ngữ gate valve trong tiếng Anh.

Van cửa Sanwa  có dùng cho PCCC không?

Có thể nếu đúng model đáp ứng tiêu chuẩn và yêu cầu kỹ thuật của hệ thống PCCC. Không nên mặc định tất cả Van cửa  Sanwa  đều có thể sử dụng cho PCCC.

Van cửa Sanwa  DN25 là bao nhiêu inch?

DN25 tương đương khoảng 1 inch. Đây là kích thước phổ biến trong hệ thống cấp nước dân dụng và công trình.

Van cửa  Sanwa  DN50 là bao nhiêu inch?

DN50 tương đương khoảng 2 inch. Khi lựa chọn cần kiểm tra thêm kiểu kết nối, áp suất và kích thước lắp đặt.

Van cửa  Sanwa  có công tắc giám sát không?

Tùy model và cấu hình. Nếu cần giám sát trạng thái van trong hệ thống PCCC, cần lựa chọn đúng loại có công tắc giám sát tương thích.

Van cửa  Sanwa  có điều tiết lưu lượng được không?

Không nên dùng van cửa để điều tiết lưu lượng liên tục. Van phù hợp nhất với chức năng đóng hoặc mở hoàn toàn.

Kết luận

Van cửa Sanwa  là dòng van dùng để đóng ngắt và cô lập đường ống, phù hợp với nhiều hệ thống cấp nước và đường ống kỹ thuật khi lựa chọn đúng model. Van có các kích thước phổ biến như DN15, DN20, DN25, DN32, DN40 và DN50, cùng nhiều cấu hình kết nối và vật liệu tùy sản phẩm.

Khi lựa chọn Van cửa  Sanwa , cần quan tâm đến DN, áp suất, vật liệu, kiểu kết nối, loại lưu chất và điều kiện vận hành. Nếu sử dụng cho PCCC, cần kiểm tra riêng model, tiêu chuẩn, chứng nhận và yêu cầu công tắc giám sát để bảo đảm van đáp ứng đúng thiết kế của hệ thống Van cửa Sanwa .
