Van cửa lật ngăn triều là gì? Cấu tạo, nguyên lý và ứng dụng

Van cửa lật ngăn triều là thiết bị cơ khí được sử dụng trong hệ thống thoát nước, cống hộp, cửa xả và các công trình thủy lợi nhằm ngăn nước từ bên ngoài chảy ngược vào hệ thống khi mực nước dâng cao, đặc biệt trong thời điểm triều cường.

Loại van này hoạt động chủ yếu dựa trên chênh lệch áp lực nước. Khi nước trong hệ thống thoát ra ngoài, áp lực phía trong đẩy cửa van mở. Khi nước bên ngoài dâng cao và có xu hướng chảy ngược, áp lực bên ngoài ép cửa van về vị trí đóng, hạn chế nước triều xâm nhập vào khu vực cần bảo vệ.

Van cửa lật thường có cấu tạo tương đối đơn giản, không cần nguồn điện hoặc hệ thống điều khiển phức tạp. Đây là một trong những giải pháp được sử dụng tại các tuyến cống thoát nước, cửa xả ven sông, kênh mương và khu vực có nguy cơ chịu ảnh hưởng của triều cường.

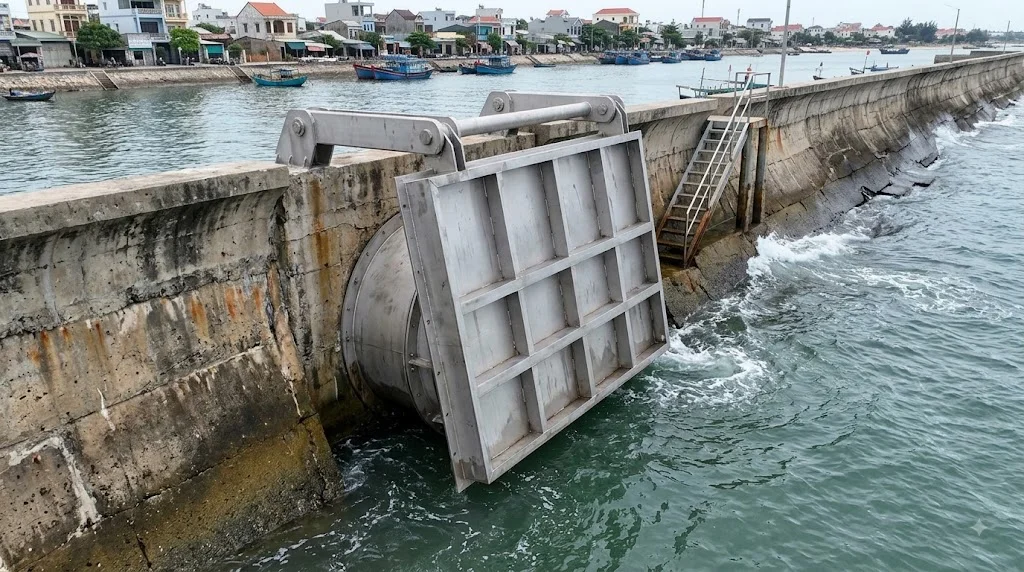

Van cửa lật ngăn triều có tác dụng gì?

Ngăn nước triều chảy ngược

Chức năng chính của van là hạn chế dòng nước từ sông, kênh hoặc khu vực bên ngoài chảy ngược vào hệ thống thoát nước khi mực nước bên ngoài tăng cao.

Khi triều xuống hoặc mực nước bên ngoài thấp hơn phía trong, nước từ hệ thống có thể thoát ra ngoài. Khi triều lên, cửa van tự động đóng dưới tác động của áp lực nước.

Điều này giúp hạn chế tình trạng nước triều xâm nhập vào hệ thống thoát nước đô thị, khu dân cư, nhà máy hoặc khu vực sản xuất.

Hạn chế ngập do triều cường

Tại những khu vực có cao độ thấp, nước triều có thể dâng cao hơn cao độ cửa xả và tạo áp lực ngược vào hệ thống cống.

Van cửa lật tạo thành một lớp ngăn tại vị trí cửa xả, góp phần hạn chế nước từ bên ngoài đi ngược vào mạng lưới thoát nước.

Tuy nhiên, hiệu quả chống ngập còn phụ thuộc vào cao độ, kích thước hệ thống, lưu lượng thoát nước và điều kiện thủy văn thực tế.

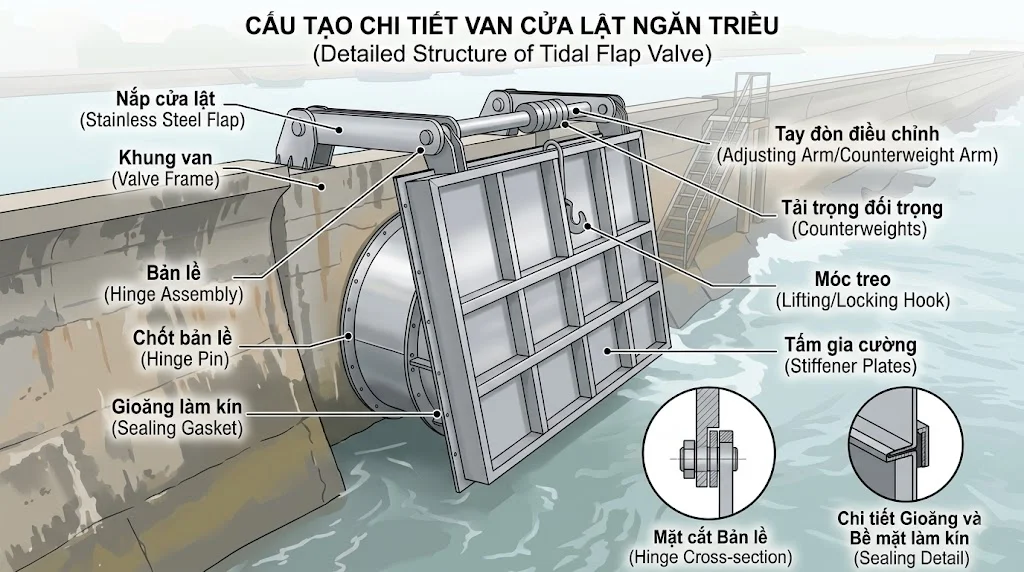

Cấu tạo van cửa lật ngăn triều

Thân van

Thân van là bộ phận tạo thành khung kết cấu và vị trí lắp đặt cửa van. Tùy kích thước và môi trường, thân có thể được chế tạo từ thép, inox, gang hoặc các vật liệu khác phù hợp với công trình.

Đối với các công trình ven biển hoặc khu vực có nước mặn, khả năng chống ăn mòn của vật liệu cần được đặc biệt quan tâm.

Thân van phải có độ cứng đủ lớn để chịu được áp lực nước và hạn chế biến dạng trong quá trình vận hành.

Cửa van

Cửa van là bộ phận trực tiếp ngăn dòng nước. Cửa được gắn vào bản lề và có khả năng chuyển động theo áp lực nước.

Khi dòng nước từ phía trong chảy ra ngoài, cửa được đẩy mở. Khi nước bên ngoài tạo áp lực ngược, cửa được ép về vị trí đóng.

Tùy thiết kế, cửa có thể có dạng tròn, vuông hoặc hình chữ nhật để phù hợp với kích thước cửa xả.

Gioăng làm kín

Gioăng được bố trí tại vị trí tiếp xúc giữa cửa và khung van nhằm hạn chế nước rò rỉ khi van đóng.

Vật liệu gioăng phải phù hợp với môi trường nước và điều kiện nhiệt độ. Trong môi trường nước mặn hoặc nước có hóa chất, cần đặc biệt chú ý khả năng chống lão hóa và ăn mòn.

Nguyên lý hoạt động của van cửa lật ngăn  triều

Van cửa lật hoạt động dựa trên chênh lệch mực nước và áp lực giữa hai phía của cửa van. Khi mực nước phía trong cao hơn bên ngoài, áp lực nước đẩy cửa van mở để nước thoát ra ngoài. Khi mực nước bên ngoài tăng cao, áp lực nước tác động theo chiều ngược lại. Cửa van được đẩy về phía khung và đóng lại, từ đó hạn chế nước bên ngoài chảy vào hệ thống.mKhi mực nước bên ngoài giảm xuống, chênh lệch áp lực lại thay đổi và cửa có thể tự mở khi áp lực phía trong đủ lớn.

Van cửa lật ngăn  triều có phải van một chiều không?

Về nguyên lý, van cửa lật ngăn  triều có đặc tính hoạt động tương tự van một chiều, bởi thiết bị cho phép nước đi theo một hướng và hạn chế dòng chảy theo hướng ngược lại.

Tuy nhiên, van cửa lật ngăn  triều thường được thiết kế cho cửa xả, cống thoát nước hoặc công trình thủy lợi có kích thước lớn, trong khi van một chiều thông thường có thể được sử dụng trên các đường ống có đường kính nhỏ hơn.

Do đó, khi lựa chọn cần căn cứ vào vị trí lắp đặt, lưu lượng, kích thước cửa xả và áp lực nước thay vì chỉ dựa vào tên gọi “van một chiều”.

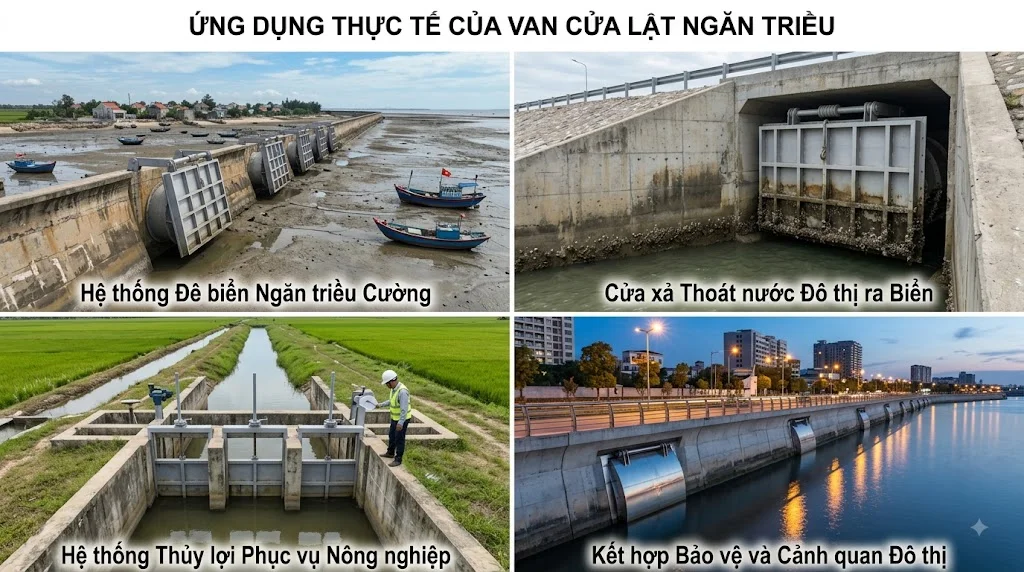

Các loại van cửa lật ngăn  triều phổ biến

Van cửa lật tròn

Van cửa lật tròn có cửa van hình tròn, thường được sử dụng cho các đường ống hoặc cửa xả có tiết diện tròn.

Thiết kế này phù hợp với những hệ thống thoát nước sử dụng ống tròn và giúp việc chế tạo, lắp đặt thuận tiện.

Khi lựa chọn cần xác định chính xác đường kính cửa xả và kích thước khung lắp đặt.

Van cửa lật vuông

Van cửa lật vuông có cửa hình vuông, thường được sử dụng tại các cửa xả hoặc cống có tiết diện tương ứng.

Đây là cấu hình phù hợp với nhiều hệ thống cống hộp và cửa xả bê tông.

Van cửa lật inox

Van cửa lật inox được sử dụng khi yêu cầu khả năng chống ăn mòn cao, đặc biệt trong môi trường ẩm ướt hoặc có nước mặn.

Inox 304 hoặc inox 316 có thể được lựa chọn tùy điều kiện môi trường và yêu cầu thiết kế. Trong khu vực ven biển, nước có độ mặn cao, cần đánh giá kỹ vật liệu thay vì mặc định mọi loại inox đều phù hợp.

Van cửa lật thép

Van cửa lật thép phù hợp với các kích thước lớn và công trình cần kết cấu có độ cứng cao.

Thép có thể được xử lý bằng sơn phủ hoặc các phương pháp bảo vệ chống ăn mòn. Nếu lắp đặt tại khu vực thường xuyên tiếp xúc với nước mặn, lớp bảo vệ bề mặt và kế hoạch bảo trì cần được tính toán kỹ.

Thông số kỹ thuật van cửa lật ngăn  triều

Thông số thực tế cần được tính toán theo lưu lượng xả, áp lực nước, cao độ cửa xả, kích thước cửa và điều kiện môi trường.

FAQ về van cửa lật ngăn triều

Van cửa lật ngăn triều là gì?

Van cửa lật ngăn triều là thiết bị được lắp tại cửa xả, cống thoát nước hoặc công trình thủy lợi để hạn chế nước từ bên ngoài chảy ngược vào hệ thống khi mực nước bên ngoài dâng cao. Van hoạt động dựa chủ yếu vào chênh lệch áp lực nước giữa hai phía. Khi nước phía trong có áp lực lớn hơn, cửa van mở để nước thoát ra ngoài. Khi nước bên ngoài dâng lên và tạo áp lực ngược, cửa van được ép đóng lại. Nhờ nguyên lý này, van có thể hoạt động tự động mà không cần motor hoặc nguồn điện. Đây là giải pháp thường được xem xét cho các khu vực có nguy cơ chịu ảnh hưởng của triều cường và dòng chảy ngược.

Van cửa lật có ngăn được nước triều không?

Có, đây là một trong những mục đích sử dụng chính của van cửa lật. Khi nước triều hoặc nước sông bên ngoài dâng cao, áp lực nước tác động lên mặt ngoài của cửa van và đẩy cửa về vị trí đóng. Khi cửa tiếp xúc với khung và gioăng làm kín, dòng nước ngược bị hạn chế. Tuy nhiên, hiệu quả thực tế phụ thuộc vào thiết kế van, điều kiện lắp đặt, cao độ cửa xả, áp lực nước và mức độ kín của cửa. Van không nên được xem là giải pháp duy nhất cho mọi tình huống chống ngập; hệ thống thoát nước tổng thể, trạm bơm, cao độ nền và các giải pháp điều tiết khác cũng có thể cần được tính toán đồng bộ.

Van cửa lật ngăn triều hoạt động bằng điện không?

Thông thường không. Van cửa lật cơ khí truyền thống hoạt động hoàn toàn dựa trên chênh lệch áp lực nước. Khi nước chảy theo chiều thoát, cửa tự mở; khi dòng nước có xu hướng chảy ngược, cửa tự đóng. Ưu điểm của cơ cấu này là không cần nguồn điện, tủ điều khiển hoặc motor nên có thể vận hành tự động ngay cả khi mất điện. Tuy nhiên, trong một số công trình đặc biệt có thể sử dụng các cơ cấu bổ sung để hỗ trợ điều khiển hoặc khóa cửa. Khi đó, thiết kế sẽ khác với van cửa lật cơ khí thông thường và cần được tính toán theo yêu cầu vận hành của công trình.

Van cửa lật có phải van một chiều không?

Về nguyên lý kiểm soát dòng chảy, van cửa lật có tính chất tương tự van một chiều vì cho phép nước chảy theo một hướng và hạn chế dòng chảy theo hướng ngược lại. Tuy nhiên, kết cấu và phạm vi ứng dụng có thể rất khác nhau. Van một chiều trên đường ống thường có kích thước từ nhỏ đến lớn và nhiều dạng như lá lật, lò xo hoặc cánh bướm. Van cửa lật ngăn triều thường được thiết kế cho cửa xả, cống hộp hoặc công trình thoát nước có kích thước lớn và chịu tác động trực tiếp của mực nước bên ngoài. Vì vậy, cần lựa chọn theo điều kiện thủy lực thay vì chỉ dựa vào khái niệm van một chiều.

Van cửa lật ngăn triều có cần bảo trì không?

Có. Mặc dù van hoạt động tự động và có kết cấu tương đối đơn giản, cửa van vẫn cần được kiểm tra định kỳ. Bùn, rác, cành cây, túi nilon hoặc các vật thể trôi nổi có thể mắc vào khu vực bản lề hoặc bề mặt làm kín, khiến cửa không đóng hoặc mở đúng cách. Các bộ phận kim loại cũng cần được kiểm tra tình trạng ăn mòn, đặc biệt tại khu vực ven biển và nơi tiếp xúc với nước mặn. Gioăng làm kín cần được kiểm tra để phát hiện tình trạng chai cứng, nứt hoặc biến dạng. Việc vệ sinh và bảo trì định kỳ giúp duy trì khả năng đóng mở và hạn chế nguy cơ nước triều chảy ngược vào hệ thống.

Van cửa lật ngăn triều nên làm bằng inox hay thép?

Việc lựa chọn inox hay thép phụ thuộc vào môi trường làm việc, kích thước van, yêu cầu tuổi thọ và ngân sách của công trình. Thép có ưu điểm về độ cứng, khả năng chế tạo kết cấu lớn và chi phí thường hợp lý hơn, nhưng cần có lớp bảo vệ chống ăn mòn phù hợp. Inox có khả năng chống ăn mòn tốt hơn trong nhiều môi trường, nhưng loại inox cụ thể cũng phải được lựa chọn dựa trên điều kiện nước. Đặc biệt với nước biển hoặc nước có hàm lượng chloride cao, không nên mặc định mọi loại inox đều phù hợp. Việc lựa chọn vật liệu nên được thực hiện dựa trên khảo sát môi trường và yêu cầu kỹ thuật của dự án.

Van cửa lật có thể lắp cho cống hộp không?

Có. Van cửa lật có thể được thiết kế với cửa hình chữ nhật hoặc hình vuông để phù hợp với cống hộp. Đây là một trong những ứng dụng phổ biến của loại van này tại các cửa xả lớn. Khi thiết kế, cần xác định chính xác kích thước cửa cống, cao độ lắp đặt, lưu lượng thoát nước và điều kiện mực nước phía ngoài. Khung van phải được liên kết chắc chắn với kết cấu bê tông và bề mặt tiếp xúc cần đủ phẳng để cửa có thể đóng đúng vị trí. Đối với công trình lớn, cần có bản vẽ và tính toán thủy lực, kết cấu thay vì chỉ lựa chọn van dựa trên kích thước cửa cống.

Kết luận

Van cửa lật ngăn triều là giải pháp cơ khí hiệu quả để hạn chế nước triều và dòng nước chảy ngược vào hệ thống thoát nước. Nhờ hoạt động dựa trên chênh lệch áp lực nước, van có thể tự động đóng mở mà không cần nguồn điện.

Khi lựa chọn cần đặc biệt quan tâm đến kích thước cửa xả, lưu lượng, chênh lệch mực nước, áp lực nước, vật liệu, khả năng chống ăn mòn và yêu cầu độ kín. Với khu vực ven biển hoặc thường xuyên chịu ảnh hưởng của triều cường, việc lựa chọn vật liệu và thiết kế bản lề, gioăng làm kín càng cần được chú trọng.

Đối với công trình đô thị, khu dân cư hoặc nhà máy có nguy cơ ngập do triều, van cửa lật nên được tính toán như một phần của tổng thể hệ thống thoát nước và chống ngập, thay vì sử dụng độc lập Van cửa lật ngăn triều.
