Van cửa Toyo là gì? Cấu tạo, thông số, ứng dụng và báo giá

Van cửa Toyo là dòng van cổng Toyo được sử dụng để đóng mở và cô lập dòng lưu chất trong đường ống. Sản phẩm mang thương hiệu TOYO VALVE, được ứng dụng trong nhiều hệ thống cấp nước, PCCC, HVAC, xử lý nước và đường ống công nghiệp.

Van cửa hoạt động bằng cách nâng hoặc hạ một cánh van bên trong thân. Khi mở hoàn toàn, cánh van được nâng lên khỏi dòng chảy, giúp lưu chất đi qua tương đối thuận lợi. Khi đóng, cánh van hạ xuống và tiếp xúc với bề mặt làm kín để ngăn dòng lưu chất.

Tùy model, Van cửa  Toyo có thể có kết nối ren hoặc mặt bích, vật liệu đồng, gang, gang cầu hoặc các vật liệu khác. Khi lựa chọn cần căn cứ vào DN, áp suất, vật liệu, kiểu kết nối và môi trường sử dụng.

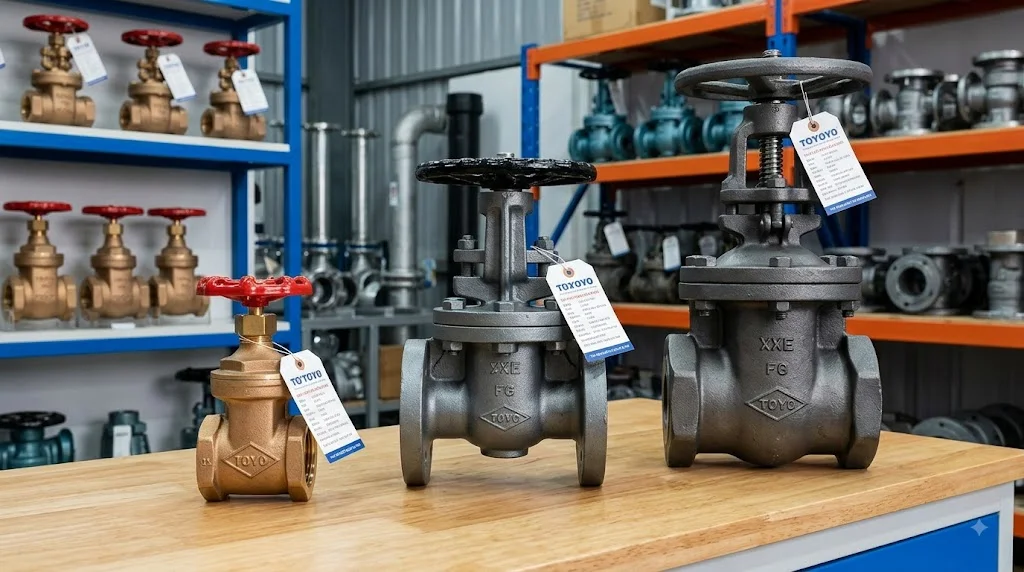

Van cửa Toyo có tác dụng gì?

Đóng mở dòng lưu chất

Chức năng chính của Van cửa  Toyo là đóng hoặc mở hoàn toàn đường ống. Khi cần ngắt một khu vực để sửa chữa, bảo trì hoặc thay thế thiết bị, van có thể được đóng lại để cô lập dòng lưu chất.

Van đặc biệt phù hợp với những tuyến đường ống yêu cầu trạng thái đóng hoặc mở ổn định trong thời gian dài.

Cô lập thiết bị và đường ống

Trong hệ thống cấp nước, van có thể được lắp trước hoặc sau máy bơm, thiết bị xử lý và các nhánh đường ống.

Việc bố trí van tại những vị trí phù hợp giúp kỹ thuật viên dễ dàng cô lập từng khu vực mà không phải dừng toàn bộ hệ thống.

Sử dụng trong hệ thống PCCC

Một số dòng Van cửa  Toyo có thể được sử dụng trong hệ thống PCCC nếu đúng model đáp ứng yêu cầu kỹ thuật và chứng nhận của dự án.

Không nên mặc định mọi Van cửa  Toyo đều có thể sử dụng cho PCCC. Cần kiểm tra catalogue, chứng nhận và yêu cầu thiết kế trước khi lựa chọn.

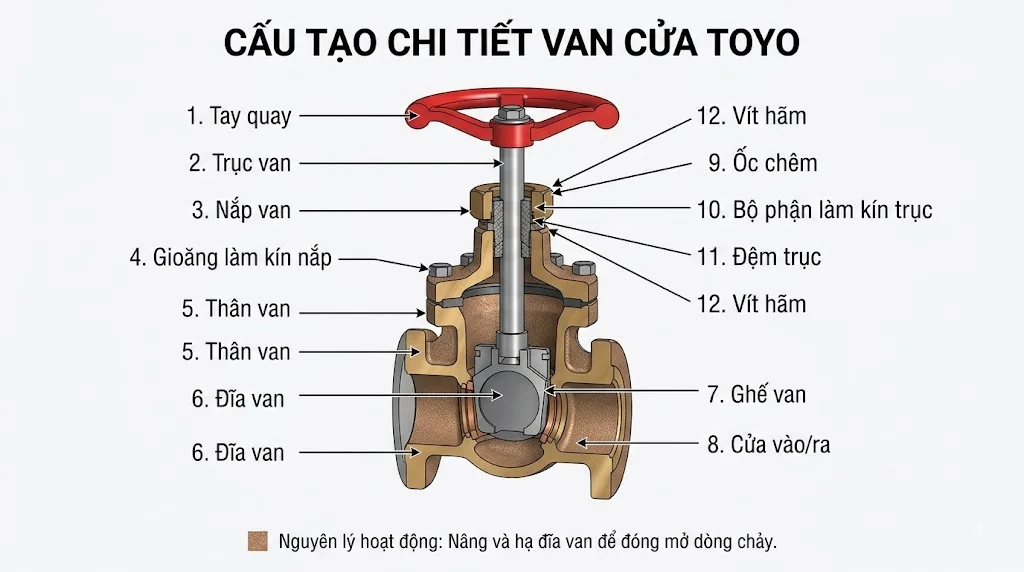

Cấu tạo Van cửa  Toyo

Thân van

Thân van là bộ phận chính bao quanh cửa van và chịu áp lực của dòng lưu chất.

Tùy model, thân van Toyo có thể được chế tạo từ đồng, gang, gang cầu hoặc vật liệu phù hợp với ứng dụng. Hai đầu thân có thể được thiết kế dạng ren hoặc mặt bích.

Cửa van

Cửa van chuyển động theo phương vuông góc với dòng chảy.

Khi mở, cửa được nâng lên để tạo tiết diện dòng chảy lớn. Khi đóng, cửa hạ xuống và ép vào bề mặt làm kín.

Với các dòng van cửa dùng cho nước, cấu tạo làm kín có thể sử dụng vật liệu đàn hồi tùy thiết kế của từng model.

Ty van

Ty van truyền chuyển động từ tay quay xuống cửa van.

Khi người vận hành xoay tay quay, chuyển động quay được truyền qua ty để nâng hoặc hạ cửa van.

Tùy model, Toyo có thể cung cấp cấu hình ty chìm hoặc ty nổi. Hai kiểu này khác nhau về không gian lắp đặt và khả năng quan sát trạng thái van.

Tay quay

Tay quay được sử dụng để vận hành van thủ công.

Khi xoay theo chiều mở, cửa van được nâng lên. Khi xoay theo chiều đóng, cửa van hạ xuống.

Một số van kích thước lớn có thể sử dụng hộp số để giảm lực vận hành.

Bộ phận làm kín

Bộ phận làm kín có nhiệm vụ hạn chế rò rỉ khi van đóng.

Chất lượng và vật liệu của gioăng, seat và các chi tiết làm kín ảnh hưởng trực tiếp đến khả năng đóng kín cũng như tuổi thọ của van.

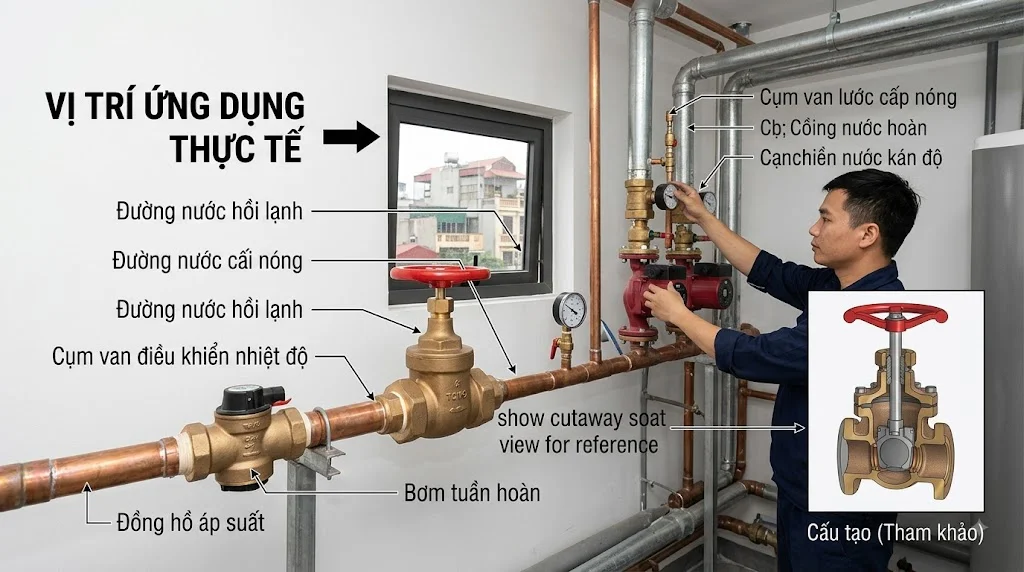

Nguyên lý hoạt động của Van cửa  Toyo

Van cửa  Toyo hoạt động theo nguyên lý nâng hạ cửa van.

Khi mở van, người vận hành xoay tay quay. Ty van truyền chuyển động đến cửa và nâng cửa lên khỏi đường dòng. Khi cửa được nâng hoàn toàn, lưu chất có thể đi qua với mức cản trở tương đối thấp.

Khi đóng, tay quay được xoay theo chiều ngược lại. Cửa van hạ xuống và tiếp xúc với bề mặt làm kín ở hai bên, từ đó ngăn dòng lưu chất.

Do đặc điểm này, Van cửa  Toyo thích hợp cho đóng/mở và cô lập đường ống, không phải lựa chọn tối ưu để điều tiết lưu lượng liên tục.

Các loại Van cửa  Toyo phổ biến

Van cửa  Toyo nối ren

Van cửa  Toyo nối ren thường được sử dụng cho các đường ống có kích thước nhỏ.

Kiểu kết nối ren giúp việc lắp đặt tương đối đơn giản, không cần sử dụng mặt bích và bộ bu lông riêng.

Khi lựa chọn cần kiểm tra kích thước ren và tiêu chuẩn ren của van với đường ống để tránh không tương thích.

Van cửa  Toyo mặt bích

Van cửa  Toyo mặt bích phù hợp với đường ống có kích thước lớn hơn và các hệ thống yêu cầu kết nối chắc chắn.

Van được kết nối với đường ống bằng mặt bích, gioăng và bu lông. Khi lựa chọn cần kiểm tra tiêu chuẩn mặt bích, chẳng hạn JIS, DIN/EN hoặc tiêu chuẩn khác theo đúng model.

Van cửa  Toyo ty chìm

Van cửa ty chìm có trục van không nâng lên đáng kể khi van mở.

Ưu điểm của cấu hình này là chiều cao lắp đặt tương đối gọn, phù hợp với hố van hoặc những vị trí hạn chế không gian.

Van cửa  Toyo ty nổi

Với van cửa ty nổi, trục van chuyển động lên xuống khi van đóng mở.

Người vận hành có thể quan sát vị trí của trục để nhận biết trạng thái đóng mở tương đối của van. Tuy nhiên, loại này cần không gian chiều cao lớn hơn so với van ty chìm.

Thông số kỹ thuật Van cửa  Toyo

Các thông số trên mang tính tổng quan. Không nên sử dụng một bảng thông số chung để thay thế catalogue của từng model Toyo, bởi kích thước, vật liệu, cấp áp lực và tiêu chuẩn kết nối có thể khác nhau.

Van cửa  Toyo được sử dụng ở đâu?

Hệ thống cấp nước

Van cửa  Toyo được sử dụng để đóng mở và cô lập các tuyến đường ống cấp nước.

Tại các hệ thống lớn, van có thể được bố trí tại các nhánh đường ống, trạm bơm hoặc vị trí cần phân khu để thuận tiện cho công tác bảo trì.

Hệ thống PCCC

Van cửa là một trong những dạng van được sử dụng trong đường ống chữa cháy.

Tuy nhiên, đối với PCCC cần kiểm tra chính xác model Toyo có đáp ứng tiêu chuẩn và chứng nhận mà công trình yêu cầu hay không.

Hệ thống HVAC

Trong hệ thống HVAC, van cửa có thể được sử dụng trên các đường ống nước lạnh, nước nóng hoặc các tuyến nước kỹ thuật.

Van chủ yếu đóng vai trò cô lập thiết bị và đường ống khi bảo trì.

Hệ thống công nghiệp

Van có thể được sử dụng trong nhiều hệ thống công nghiệp có lưu chất tương thích với vật liệu của van.

Trước khi sử dụng với hóa chất hoặc môi trường đặc biệt, cần kiểm tra khả năng tương thích vật liệu và giới hạn nhiệt độ, áp suất.

Ưu điểm của Van cửa  Toyo

Thiết kế phù hợp cho chức năng đóng mở

Van cửa có kết cấu phù hợp với việc đóng mở và cô lập đường ống.

Khi mở hoàn toàn, cửa van được nâng ra khỏi dòng chảy nên tổn thất áp suất thường thấp hơn so với nhiều loại van điều tiết.

Nhiều cấu hình lựa chọn

Tùy model, người dùng có thể lựa chọn kết nối ren hoặc mặt bích, vật liệu và kiểu vận hành phù hợp với hệ thống.

Điều này giúp van có thể đáp ứng nhiều ứng dụng từ đường ống kỹ thuật đến hệ thống công nghiệp.

Thuận tiện bảo trì

Với các phiên bản kết nối mặt bích, việc tháo van khỏi đường ống tương đối thuận tiện khi cần sửa chữa hoặc thay thế.

Tuy nhiên, không gian lắp đặt phải đủ để tháo bu lông và thao tác với van.

Hạn chế của Van cửa Toyo

Không phù hợp để điều tiết lưu lượng

Van cửa không được thiết kế để duy trì trạng thái mở một phần trong thời gian dài.

Nếu cần điều chỉnh lưu lượng thường xuyên, nên lựa chọn van bướm, van cầu hoặc van điều khiển phù hợp hơn.

Cần nhiều vòng quay để đóng mở

So với một số loại van tay gạt, van cửa sử dụng tay quay thường cần nhiều vòng quay để chuyển từ trạng thái đóng sang mở hoàn toàn.

Đây là đặc điểm bình thường của cơ cấu nâng hạ cửa van.

Cần lựa chọn đúng model

Toyo có nhiều dòng sản phẩm và cấu hình khác nhau. Việc chỉ xác định “Van cửa  Toyo” là chưa đủ để lựa chọn chính xác.

Cần xác định thêm DN, vật liệu, kiểu kết nối, áp suất, tiêu chuẩn và môi trường lưu chất.

Cách lựa chọn Van cửa Toyo

Xác định kích thước van

Trước tiên cần xác định DN của đường ống và lựa chọn van có kích thước tương ứng.

Đối với van mặt bích, cần kiểm tra thêm chiều dài van và kích thước mặt bích để bảo đảm phù hợp với không gian lắp đặt.

Kiểm tra kiểu kết nối

Nếu đường ống sử dụng ren, cần chọn đúng loại van nối ren và đúng tiêu chuẩn ren.

Nếu sử dụng mặt bích, cần kiểm tra tiêu chuẩn mặt bích, đường kính ngoài, số lượng lỗ và vòng chia bu lông.

Xác định áp suất làm việc

Van phải có cấp áp suất phù hợp hoặc cao hơn yêu cầu thiết kế của hệ thống.

Không nên lựa chọn chỉ dựa vào kích thước DN mà bỏ qua áp suất làm việc và nhiệt độ của lưu chất.

Kiểm tra vật liệu

Với nước thông thường, có thể sử dụng vật liệu theo cấu hình tiêu chuẩn của van.

Nếu môi trường có tính ăn mòn, nhiệt độ cao hoặc chứa hóa chất, cần kiểm tra khả năng tương thích của thân van, cửa, seat và gioăng.

FAQ về Van cửa Toyo

Van cửa Toyo là gì?

Van cửa Toyo là dòng van cửa được sử dụng để đóng mở và cô lập dòng lưu chất trong đường ống. Van hoạt động bằng cách nâng hoặc hạ cửa van thông qua ty và tay quay. Khi mở hoàn toàn, cửa van được nâng lên khỏi dòng chảy để tạo tiết diện lưu thông lớn; khi đóng, cửa hạ xuống và ép vào bề mặt làm kín để ngăn dòng lưu chất. Van Toyo có thể được sử dụng trong hệ thống cấp nước, PCCC, HVAC, xử lý nước và nhiều ứng dụng công nghiệp khác tùy từng model. Khi lựa chọn cần kiểm tra chính xác model, vật liệu, DN, áp suất và tiêu chuẩn kết nối thay vì chỉ dựa vào tên thương hiệu.

Van cửa Toyo có tốt không?

Van cửa Toyo là lựa chọn được nhiều hệ thống sử dụng, nhưng việc đánh giá “tốt” cần dựa trên đúng model và đúng điều kiện làm việc. Một van có chất lượng phù hợp phải đáp ứng yêu cầu về vật liệu, áp suất, nhiệt độ, tiêu chuẩn kết nối và lưu chất của hệ thống. Ngoài chất lượng chế tạo, độ bền thực tế còn phụ thuộc vào việc lắp đặt, vận hành và bảo trì. Vì vậy, khi mua van Toyo nên kiểm tra catalogue, thông số kỹ thuật và nguồn gốc sản phẩm để bảo đảm model được lựa chọn phù hợp với công trình.

Van cửa Toyo có dùng cho nước không?

Có. Van cửa Toyo có nhiều cấu hình được thiết kế cho hệ thống nước, bao gồm cấp nước, xử lý nước và các hệ thống kỹ thuật. Van có thể được sử dụng để đóng mở hoặc cô lập đường ống. Tuy nhiên, cần lựa chọn đúng model dành cho môi trường nước và kiểm tra cấp áp suất, vật liệu làm kín cũng như tiêu chuẩn kết nối. Nếu sử dụng cho nước sạch, nước nóng, nước thải hoặc môi trường có hóa chất, yêu cầu vật liệu có thể khác nhau và cần được kiểm tra trước khi lắp đặt.

Van cửa Toyo có dùng cho PCCC được không?

Có thể sử dụng nếu model cụ thể đáp ứng yêu cầu của hệ thống PCCC. Không nên mặc định tất cả Van cửa  Toyo đều được phép sử dụng cho PCCC chỉ vì sản phẩm là van cửa. Hệ thống chữa cháy thường có yêu cầu cụ thể về tiêu chuẩn, áp suất, vật liệu và chứng nhận của thiết bị. Do đó, trước khi đưa van vào hệ thống PCCC cần kiểm tra catalogue và chứng nhận của đúng model, đồng thời đối chiếu với hồ sơ thiết kế và yêu cầu nghiệm thu của công trình.

Van cửa Toyo nối ren và mặt bích khác nhau thế nào?

Van cửa Toyo nối ren thường phù hợp với đường ống kích thước nhỏ và có ưu điểm là kết cấu gọn, lắp đặt tương đối đơn giản. Van cửa  Toyo mặt bích sử dụng mặt bích, gioăng và bu lông để kết nối nên phù hợp hơn với các đường ống trung bình và lớn hoặc hệ thống yêu cầu kết nối chắc chắn. Van mặt bích cũng thuận tiện khi tháo ra để bảo trì nhưng cần nhiều không gian lắp đặt hơn. Khi lựa chọn cần căn cứ vào kích thước đường ống, tiêu chuẩn kết nối và điều kiện thi công thực tế.

Van cửa Toyo có điều tiết lưu lượng được không?

Không nên sử dụng Van cửa  Toyo để điều tiết lưu lượng liên tục. Thiết kế của van cửa hướng đến chức năng đóng mở và cô lập đường ống. Khi cửa van chỉ mở một phần, dòng lưu chất có thể tạo ra nhiễu loạn và tác động không thuận lợi lên bề mặt làm kín. Nếu thường xuyên vận hành ở trạng thái mở một phần, tuổi thọ của van có thể bị ảnh hưởng. Trong trường hợp hệ thống cần điều chỉnh lưu lượng thường xuyên, nên sử dụng van được thiết kế chuyên cho điều tiết như van cầu, van bướm điều khiển hoặc van điều khiển tự động.

Van cửa Toyo ty chìm và ty nổi nên chọn loại nào?

Lựa chọn ty chìm hay ty nổi phụ thuộc chủ yếu vào không gian lắp đặt và yêu cầu vận hành. Van ty chìm có chiều cao gọn hơn và phù hợp với hố van hoặc vị trí hạn chế không gian. Van ty nổi có ưu điểm là người vận hành có thể quan sát sự thay đổi vị trí của trục khi đóng mở, từ đó dễ nhận biết trạng thái tương đối của van. Nếu công trình cần giám sát trạng thái van thường xuyên, ty nổi có thể thuận tiện hơn. Nếu ưu tiên tiết kiệm không gian, ty chìm thường là lựa chọn phù hợp hơn.

Giá Van cửa Toyo bao nhiêu?

Giá Van cửa  Toyo phụ thuộc vào nhiều yếu tố như model, DN, vật liệu, kiểu kết nối, áp suất và số lượng mua. Van kích thước nhỏ nối ren thường có giá khác đáng kể so với van mặt bích kích thước lớn. Ngoài giá van, cần tính thêm chi phí gioăng, bu lông, vận chuyển và các phụ kiện nếu có. Do đó, để báo giá chính xác cần xác định tối thiểu kích thước DN, kiểu kết nối, vật liệu và áp suất làm việc. Không nên sử dụng một mức giá cố định cho toàn bộ dòng Van cửa  Toyo.

Kết luận

Van cửa Toyo là dòng van cửa được sử dụng để đóng mở và cô lập đường ống trong nhiều hệ thống cấp nước, PCCC, HVAC và công nghiệp. Tùy model, van có thể có kết nối ren hoặc mặt bích, ty chìm hoặc ty nổi và nhiều loại vật liệu khác nhau.

Khi lựa chọn Van cửa  Toyo, cần xác định chính xác model, DN, áp suất, vật liệu, kiểu kết nối và môi trường lưu chất. Đặc biệt với hệ thống PCCC hoặc các ứng dụng đặc biệt, cần kiểm tra chứng nhận và thông số kỹ thuật của đúng model trước khi sử dụng Van cửa Toyo.
