Van cửa mặt bích là gì? Cấu tạo, nguyên lý và ứng dụng

Van cửa mặt bích là loại van cửa được thiết kế với hai đầu kết nối dạng mặt bích, sử dụng để đóng mở và cô lập dòng lưu chất trong đường ống. Đây là dòng van phổ biến trong các hệ thống cấp nước, xử lý nước, HVAC, PCCC, công nghiệp và các tuyến đường ống có kích thước từ trung bình đến lớn.

Khác với van cửa nối ren, Van cửa mặt  bích được kết nối với đường ống bằng mặt bích, bu lông và gioăng làm kín. Kiểu kết nối này tạo ra liên kết chắc chắn, thuận tiện cho việc tháo lắp và phù hợp với các hệ thống yêu cầu độ ổn định cao.

Van cửa mặt  bích thường được chế tạo từ gang, gang cầu, thép, inox hoặc đồng tùy theo môi trường và áp suất làm việc. Trong các hệ thống cấp nước và PCCC, van cửa gang hoặc gang cầu mặt bích là những cấu hình được sử dụng khá phổ biến.

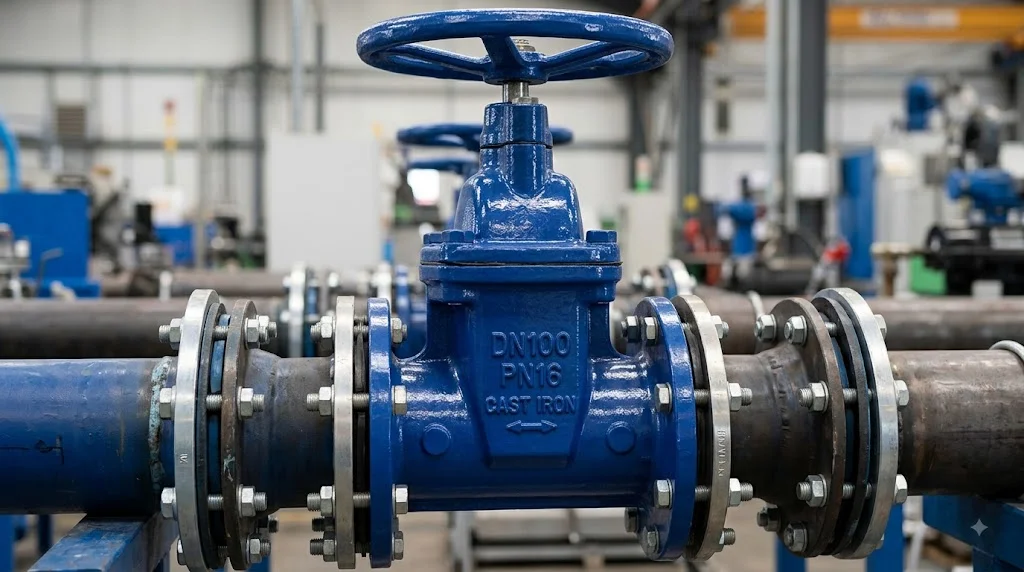

Van cửa mặt  bích có đặc điểm gì?

Van cửa mặt  bích sử dụng cửa van chuyển động lên xuống để đóng hoặc mở dòng lưu chất. Khi van mở hoàn toàn, cửa van được nâng lên khỏi đường dòng, giúp lưu chất đi qua với mức cản trở tương đối thấp.

Điểm đặc trưng của sản phẩm là hai đầu van được thiết kế sẵn mặt bích để kết nối với mặt bích trên đường ống. Giữa hai mặt bích thường có gioăng làm kín và hệ thống bu lông để tạo liên kết.

Van có thể được vận hành bằng tay quay, hộp số, bộ truyền động điện hoặc khí nén tùy kích thước và yêu cầu tự động hóa.

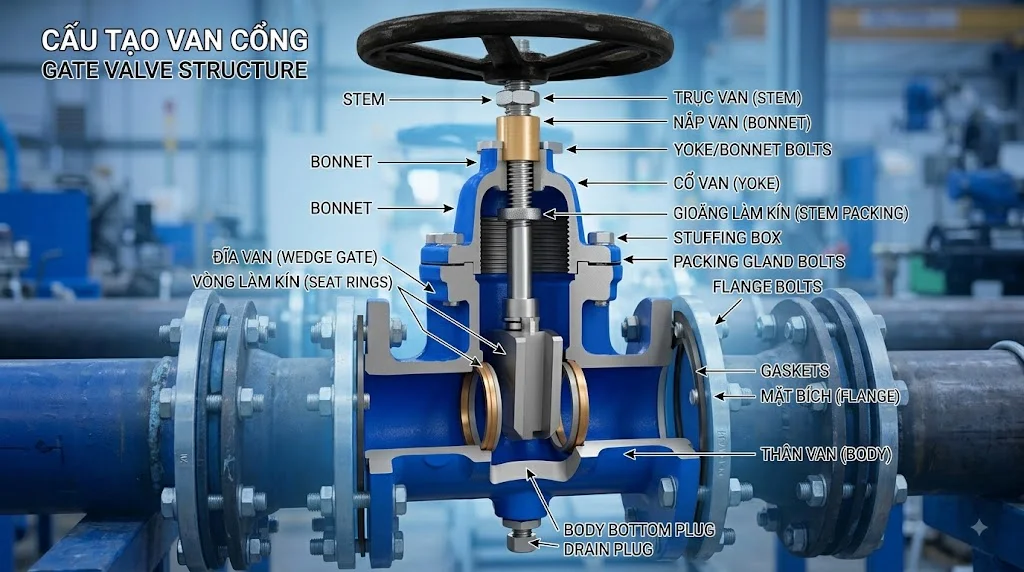

Cấu tạo Van cửa mặt  bích

Thân van

Thân van là bộ phận chính bao quanh cửa van và chịu áp lực của lưu chất. Hai đầu thân được chế tạo dạng mặt bích để kết nối với đường ống.

Vật liệu thân có thể là gang, gang cầu, thép, inox hoặc vật liệu phù hợp với môi trường. Đối với hệ thống nước thông thường, gang và gang cầu được sử dụng phổ biến ở nhiều kích thước.

Thân van cần có độ bền cơ học phù hợp với áp suất thiết kế. Khi lựa chọn, cần kiểm tra cấp áp lực như PN10, PN16, PN25 hoặc thông số tương ứng của nhà sản xuất.

Cửa van

Cửa van là bộ phận trực tiếp ngăn dòng lưu chất. Khi xoay tay quay theo chiều mở, cửa được nâng lên; khi xoay theo chiều đóng, cửa hạ xuống và tiếp xúc với bề mặt làm kín.

Tùy thiết kế, cửa có thể được bọc cao su hoặc sử dụng bề mặt kim loại để tạo độ kín.

Đối với van cửa dùng cho nước, loại cửa bọc cao su thường có khả năng làm kín tốt và phù hợp với nhiều hệ thống cấp nước.

Trục van

Trục van truyền lực từ tay quay hoặc bộ truyền động xuống cửa van.

Tùy cấu tạo, van cửa có thể là ty nổi hoặc ty chìm. Với van ty nổi, vị trí của trục thay đổi rõ ràng khi đóng mở, giúp người vận hành dễ quan sát trạng thái van. Với van ty chìm, trục chủ yếu chuyển động quay bên trong thân hoặc nắp van nên chiều cao tổng thể thường gọn hơn.

Nắp van

Nắp van được lắp trên phần thân để bảo vệ cơ cấu cửa và trục van.

Nắp thường được liên kết với thân bằng bu lông hoặc cơ cấu phù hợp, đồng thời có bộ phận làm kín nhằm hạn chế rò rỉ.

Thiết kế nắp tháo được cũng giúp thuận tiện hơn cho việc kiểm tra và bảo trì các bộ phận bên trong.

Tay quay hoặc bộ truyền động

Van cửa mặt  bích kích thước nhỏ và trung bình thường sử dụng tay quay. Người vận hành xoay tay quay để đóng hoặc mở van.

Đối với van kích thước lớn, lực cần thiết để vận hành có thể tăng đáng kể. Khi đó, van có thể sử dụng hộp số hoặc bộ truyền động điện để giảm lực vận hành.

Trong hệ thống tự động hóa, actuator điện còn có thể kết nối với tủ điều khiển hoặc BMS/SCADA tùy yêu cầu.

Mặt bích

Mặt bích là bộ phận tạo kết nối giữa van và đường ống. Hai mặt bích được ghép với nhau bằng bu lông, ở giữa đặt gioăng để làm kín.

Khi lựa chọn cần đặc biệt chú ý tiêu chuẩn mặt bích, chẳng hạn EN, DIN, JIS hoặc ANSI, cũng như kích thước và khoảng cách lỗ bu lông.

Hai mặt bích khác tiêu chuẩn có thể không thể lắp trực tiếp với nhau dù cùng có kích thước DN.

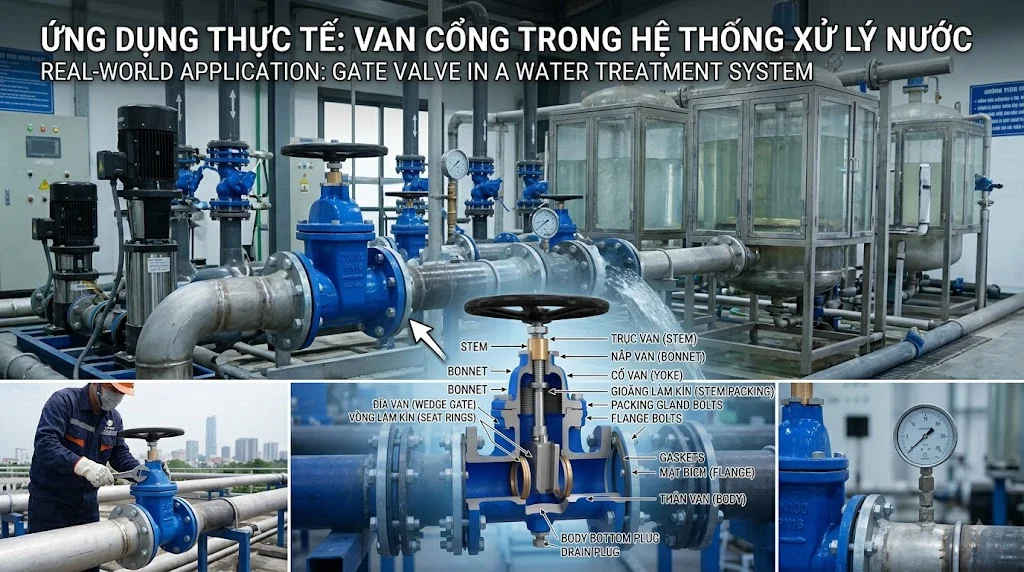

Nguyên lý hoạt động của Van cửa mặt  bích

Van cửa mặt  bích hoạt động bằng cách nâng hoặc hạ cửa van theo phương vuông góc với dòng chảy.

Khi mở, người vận hành xoay tay quay. Chuyển động quay được truyền qua trục van thành chuyển động nâng cửa. Khi cửa được nâng hoàn toàn, đường dòng được mở gần như toàn bộ.

Khi đóng, cửa van hạ xuống và ép vào bề mặt làm kín ở hai bên. Khi cửa tiếp xúc hoàn toàn với Seat, dòng lưu chất bị ngăn lại.

Do cơ cấu này, van cửa phù hợp nhất với chức năng đóng/mở hoàn toàn, không nên sử dụng như van điều tiết lưu lượng trong thời gian dài.

Các loại Van cửa mặt  bích phổ biến

Van cửa gang mặt bích

Van cửa gang mặt bích thường được sử dụng trong hệ thống cấp nước, thoát nước và một số hệ thống kỹ thuật.

Gang có ưu điểm về khả năng đúc, độ cứng và chi phí phù hợp với nhiều ứng dụng. Tuy nhiên, cần lựa chọn đúng cấp áp suất và điều kiện môi trường.

Van cửa gang cầu mặt bích

Gang cầu có độ bền cơ học và khả năng chịu tải tốt hơn gang xám trong nhiều ứng dụng.

Van cửa gang cầu mặt bích thường được sử dụng trong hệ thống cấp nước, PCCC và các tuyến đường ống yêu cầu độ bền cao.

Van cửa thép mặt bích

Van cửa thép mặt bích phù hợp với các hệ thống có yêu cầu cao về áp suất, nhiệt độ hoặc môi trường làm việc.

Vật liệu thép cho phép chế tạo van cho nhiều điều kiện vận hành khắc nghiệt hơn, tùy theo cấp vật liệu cụ thể.

Van cửa inox mặt bích

Van cửa inox mặt bích có khả năng chống ăn mòn tốt và thường được sử dụng trong môi trường nước sạch, hóa chất phù hợp, thực phẩm hoặc các ứng dụng yêu cầu vật liệu inox.

Inox 304 và inox 316 là hai vật liệu phổ biến, nhưng cần lựa chọn dựa trên thành phần lưu chất và điều kiện môi trường thực tế.

Van cửa ty nổi mặt bích

Van cửa ty nổi có trục van chuyển động lên xuống khi đóng mở. Người vận hành có thể quan sát vị trí của trục để nhận biết trạng thái tương đối của van.

Loại van này phù hợp với những vị trí có đủ không gian chiều cao và cần quan sát trực quan trạng thái đóng mở.

Van cửa ty chìm mặt bích

Van cửa ty chìm có trục không nâng lên đáng kể khi van được mở. Cấu hình này giúp tiết kiệm không gian phía trên van.

Đây là lựa chọn phù hợp với các hố van, phòng kỹ thuật hoặc vị trí có hạn chế về chiều cao.

Van cửa mặt  bích khác van cửa ren như thế nào?

Với đường ống lớn, Van cửa mặt  bích thường thuận tiện hơn về khả năng kết nối và bảo trì. Với đường ống nhỏ, van ren có thể có ưu thế về kích thước và chi phí.

Thông số kỹ thuật Van cửa mặt  bích

Thông số trên chỉ mang tính tham khảo. Khi mua cần đối chiếu catalogue của từng nhà sản xuất để xác định chính xác cấp áp suất, tiêu chuẩn mặt bích, vật liệu và giới hạn nhiệt độ.

Van cửa mặt  bích được sử dụng ở đâu?

Hệ thống cấp nước

Van được sử dụng tại các tuyến ống cấp nước chính, đường ống phân phối, trạm bơm và các vị trí cần cô lập từng khu vực.

Khi cần sửa chữa một đoạn đường ống, van có thể được đóng để ngăn nước đi qua khu vực đó mà không nhất thiết phải dừng toàn bộ hệ thống.

Hệ thống PCCC

Van cửa mặt  bích có thể được sử dụng trong hệ thống chữa cháy để cô lập các tuyến ống hoặc thiết bị theo thiết kế.

Tuy nhiên, đối với hệ thống PCCC, cần sử dụng đúng loại van đáp ứng tiêu chuẩn và chứng nhận mà dự án yêu cầu. Không phải mọi Van cửa mặt  bích đều có thể sử dụng cho PCCC.

Hệ thống xử lý nước

Van cửa được sử dụng trong nhà máy nước, trạm xử lý nước thải và các hệ thống xử lý lưu chất để đóng mở từng tuyến hoặc thiết bị.

Đối với nước thải có nhiều chất rắn hoặc cặn, cần xem xét loại cửa van và vật liệu làm kín phù hợp.

Hệ thống HVAC

Van cửa mặt  bích cũng có thể xuất hiện trong các hệ thống đường ống nước lạnh, nước nóng hoặc nước giải nhiệt của HVAC.

Van được sử dụng để cô lập chiller, bơm, AHU hoặc từng nhánh đường ống khi bảo trì.

Ưu điểm của Van cửa mặt bích

Kết nối chắc chắn

Liên kết mặt bích bằng bu lông tạo ra kết cấu chắc chắn, phù hợp với đường ống có kích thước và áp suất tương đối lớn.

Khi được lắp đặt đúng kỹ thuật, kết nối có độ ổn định cao và thuận tiện cho việc kiểm tra.

Dễ tháo lắp và bảo trì

Khi cần tháo van, kỹ thuật viên có thể tháo các bu lông và tách van khỏi đường ống mà không cần cắt hoặc phá kết nối.

Đây là ưu điểm đáng kể đối với các hệ thống cần bảo trì định kỳ.

Tổn thất áp suất thấp khi mở hoàn toàn

Khi van được mở hoàn toàn, cửa van được nâng ra khỏi đường dòng nên dòng lưu chất có thể đi qua tương đối thuận lợi.

Điều này giúp van phù hợp với chức năng đóng/mở và cô lập đường ống.

Hạn chế của Van cửa mặt bích

Không phù hợp để điều tiết lưu lượng

Van cửa được thiết kế chủ yếu cho trạng thái đóng hoặc mở hoàn toàn. Nếu duy trì van ở trạng thái mở một phần trong thời gian dài, dòng chảy có thể tạo ra rung động, nhiễu loạn và ảnh hưởng đến bề mặt làm kín.

Nếu hệ thống cần điều chỉnh lưu lượng thường xuyên, nên cân nhắc van cầu, van bướm điều khiển hoặc van điều tiết chuyên dụng.

Kích thước lắp đặt lớn

So với van ren, van mặt bích cần thêm không gian cho mặt bích, gioăng và bu lông.

Khi thiết kế hố van hoặc phòng kỹ thuật cần tính đến khoảng không để tháo bu lông và bảo trì.

Chi phí có thể cao hơn van ren

Ngoài giá thành van, hệ thống còn cần mặt bích, gioăng và bu lông. Với các đường ống nhỏ, tổng chi phí có thể cao hơn so với giải pháp nối ren.

Cách lựa chọn Van cửa mặt bích

Xác định kích thước DN

Trước tiên cần xác định đường kính danh nghĩa của đường ống. Van phải có kích thước DN tương ứng với hệ thống.

Đối với các tuyến lớn, cần kiểm tra cả kích thước thực tế, chiều dài van và khoảng cách lắp đặt để bảo đảm có thể thi công.

Kiểm tra tiêu chuẩn mặt bích

Đây là yếu tố đặc biệt quan trọng. Cần xác định đường ống đang sử dụng tiêu chuẩn nào như DIN/EN, JIS hoặc ANSI.

Ngoài đường kính danh nghĩa, cần kiểm tra đường kính ngoài mặt bích, số lượng lỗ bu lông, đường kính lỗ và vòng chia bu lông.

Xác định áp suất làm việc

Cần lựa chọn van có cấp áp suất phù hợp với hệ thống. Các cấp như PN10, PN16 hoặc PN25 chỉ có ý nghĩa khi được hiểu đúng theo tiêu chuẩn áp dụng.

Không nên chọn van chỉ dựa trên DN mà bỏ qua áp suất thiết kế.

Lựa chọn vật liệu

Với nước thông thường, van gang hoặc gang cầu thường đáp ứng nhiều ứng dụng.

Với môi trường ăn mòn, cần cân nhắc inox hoặc vật liệu đặc biệt. Nếu dùng cho hóa chất, phải kiểm tra khả năng tương thích vật liệu với chính lưu chất.

FAQ về Van cửa mặt bích

Van cửa mặt bích là gì?

Van cửa mặt bích là loại van cửa sử dụng kết nối mặt bích để lắp đặt với đường ống. Van có cửa van chuyển động lên xuống nhằm đóng hoặc mở dòng lưu chất. Hai đầu van được thiết kế dạng mặt bích và kết nối với đường ống bằng bu lông, đai ốc và gioăng làm kín. Cấu hình này tạo liên kết chắc chắn, phù hợp với các hệ thống cấp nước, PCCC, HVAC, xử lý nước và công nghiệp. Van có thể được chế tạo từ gang, gang cầu, thép hoặc inox tùy theo môi trường và áp suất. Đây là loại van chủ yếu dùng để đóng mở và cô lập đường ống, không phải thiết bị chuyên dụng để điều tiết lưu lượng liên tục.

Van cửa mặt bích có tốt không?

Van cửa mặt  bích có nhiều ưu điểm đối với các hệ thống đường ống trung bình và lớn, đặc biệt là khả năng kết nối chắc chắn, chịu được điều kiện làm việc đa dạng và thuận tiện tháo lắp khi bảo trì. Khi mở hoàn toàn, cửa van được nâng khỏi đường dòng nên tổn thất áp suất tương đối thấp. Tuy nhiên, chất lượng van phụ thuộc vào vật liệu, tiêu chuẩn sản xuất, cấp áp suất và chất lượng gia công. Một sản phẩm giá thấp nhưng không đúng tiêu chuẩn mặt bích hoặc không đáp ứng áp suất thiết kế có thể gây rò rỉ và ảnh hưởng đến an toàn hệ thống. Vì vậy, khi lựa chọn cần ưu tiên thông số kỹ thuật rõ ràng và sản phẩm phù hợp với điều kiện thực tế.

Van cửa mặt bích có những kích thước nào?

Van cửa mặt  bích có thể được sản xuất với dải kích thước rất rộng, từ khoảng DN50 đến DN1000 hoặc lớn hơn tùy nhà sản xuất và ứng dụng. Các kích thước phổ biến trong hệ thống cấp nước và công nghiệp có thể gồm DN50, DN65, DN80, DN100, DN125, DN150, DN200, DN250 và DN300. Đối với mỗi kích thước cần kiểm tra thêm chiều dài van, đường kính mặt bích và tiêu chuẩn lỗ bu lông. Hai van cùng DN100 nhưng khác tiêu chuẩn mặt bích có thể không lắp trực tiếp với cùng một đường ống. Vì vậy, DN chỉ là một trong những thông số cần xác định khi lựa chọn.

Van cửa mặt bích có dùng cho PCCC được không?

Có thể, nhưng phải sử dụng đúng loại van đáp ứng yêu cầu của hệ thống PCCC. Van cửa mặt  bích được sử dụng khá phổ biến trong các hệ thống chữa cháy để đóng mở và cô lập đường ống. Tuy nhiên, không phải mọi Van cửa mặt  bích trên thị trường đều có chứng nhận hoặc thông số phù hợp cho PCCC. Nếu hồ sơ thiết kế yêu cầu UL, FM hoặc tiêu chuẩn/chứng nhận cụ thể, cần kiểm tra đúng model và tài liệu chứng minh của nhà sản xuất. Ngoài ra, việc lắp đặt cũng phải tuân thủ yêu cầu của thiết kế PCCC và quy định nghiệm thu áp dụng cho công trình.

Van cửa mặt bích có điều tiết lưu lượng được không?

Không nên sử dụng Van cửa mặt  bích để điều tiết lưu lượng trong thời gian dài. Cấu tạo cửa van được thiết kế chủ yếu cho hai trạng thái mở hoàn toàn hoặc đóng hoàn toàn. Khi van chỉ mở một phần, dòng lưu chất đi qua khe hẹp có thể tạo ra nhiễu động, rung động và tác động không thuận lợi đến bề mặt làm kín. Điều này có thể làm giảm tuổi thọ van và ảnh hưởng đến khả năng đóng kín. Nếu hệ thống yêu cầu điều chỉnh lưu lượng thường xuyên, nên sử dụng loại van được thiết kế cho chức năng điều tiết như van cầu, van bướm hoặc van điều khiển.

Van cửa mặt bích ty nổi và ty chìm khác nhau như thế nào?

Van cửa ty nổi có trục van chuyển động lên xuống khi đóng mở, vì vậy người vận hành có thể quan sát tương đối trực quan trạng thái của van thông qua vị trí trục. Ngược lại, van ty chìm không làm trục van nâng lên đáng kể khi mở, giúp tiết kiệm không gian chiều cao. Ty chìm thường phù hợp với các hố van hoặc vị trí hạn chế không gian phía trên. Ty nổi lại thuận tiện trong những vị trí cần quan sát trạng thái van thường xuyên. Việc lựa chọn loại nào phụ thuộc vào không gian lắp đặt, yêu cầu vận hành và thiết kế của hệ thống.

Van cửa mặt bích có thể lắp theo chiều nào?

Thông thường van cửa được thiết kế để dòng lưu chất đi qua theo tuyến thẳng và thân van có thể lắp theo phương ngang hoặc phương đứng tùy model và hướng dẫn của nhà sản xuất. Tuy nhiên, chiều lắp đặt cụ thể cần tuân thủ catalogue kỹ thuật, đặc biệt đối với van có hộp số, actuator hoặc cấu tạo đặc biệt. Khi lắp đặt cần bảo đảm không tạo tải trọng bất thường lên thân van, căn chỉnh đúng tâm đường ống và siết bu lông mặt bích theo trình tự phù hợp. Gioăng cũng phải được lựa chọn đúng kích thước để tránh bị lệch hoặc chèn vào lòng van.

Kết luận

Van cửa mặt bích là giải pháp phổ biến cho các hệ thống đường ống trung bình và lớn nhờ kết nối chắc chắn, dễ tháo lắp và phù hợp với nhiều loại lưu chất.

Khi lựa chọn cần đặc biệt chú ý DN, tiêu chuẩn mặt bích, cấp áp suất, vật liệu, kiểu ty và phương thức vận hành. Với hệ thống PCCC hoặc môi trường đặc biệt, cần kiểm tra thêm chứng nhận và khả năng tương thích của đúng model.

Đối với hệ thống cần đóng mở và cô lập đường ống, Van cửa mặt  bích là lựa chọn phù hợp; còn nếu cần điều chỉnh lưu lượng liên tục, nên sử dụng loại van chuyên dụng cho điều tiết Van cửa mặt bích.
