Van cửa KITZ là gì? Cấu tạo, thông số, ứng dụng và giá van KITZ

Van cửa KITZ là dòng van cửa (gate valve) mang thương hiệu KITZ, được sử dụng để đóng, mở và cô lập dòng lưu chất trong hệ thống đường ống. KITZ là thương hiệu van công nghiệp của Nhật Bản, với nhiều dòng sản phẩm phục vụ các ứng dụng từ cấp nước, HVAC đến công nghiệp, hóa chất và năng lượng.

Van cửa  KITZ hoạt động bằng cách đưa cánh van lên hoặc xuống theo phương vuông góc với dòng chảy. Khi mở hoàn toàn, cánh van được nâng ra khỏi đường dòng chảy, giúp giảm tổn thất áp suất. Khi đóng, cánh van hạ xuống và tạo thành trạng thái ngăn dòng lưu chất.

Tùy dòng sản phẩm, Van cửa  KITZ có thể được chế tạo bằng đồng, gang, gang cầu, thép carbon, thép không gỉ hoặc các vật liệu khác. Kiểu kết nối cũng có thể là ren, mặt bích hoặc kết nối phù hợp với từng dòng van.

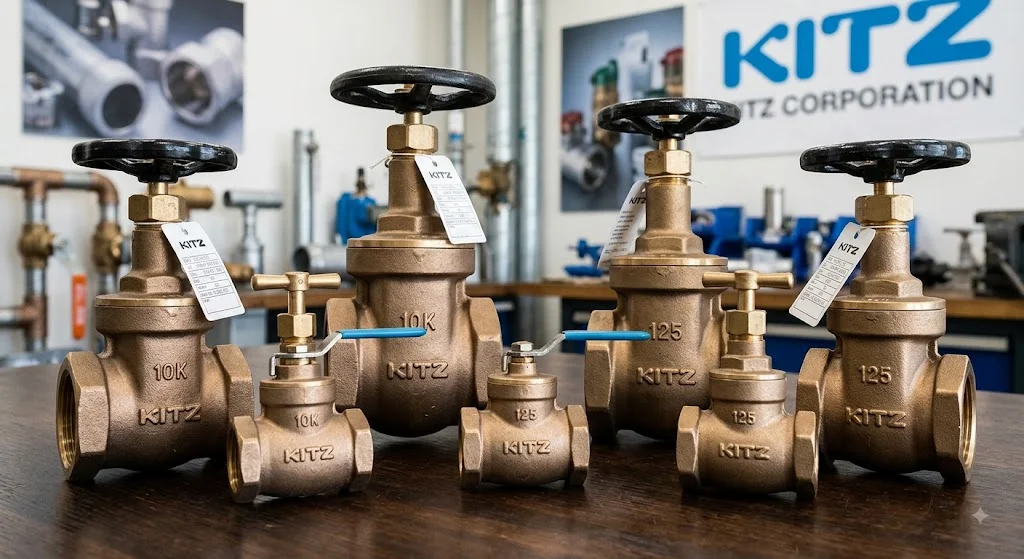

Cấu tạo Van cửa KITZ

Thân van

Thân van là bộ phận bao bọc và chịu áp lực chính của van. Vật liệu thân phụ thuộc vào môi trường sử dụng và từng dòng sản phẩm KITZ.

Các dòng van dùng cho nước hoặc hệ thống tiện ích có thể sử dụng vật liệu gang hoặc hợp kim đồng, trong khi những dòng van công nghiệp có thể sử dụng thép hoặc inox.

Cánh van

Cánh van là bộ phận trực tiếp đóng hoặc mở đường ống. Khi xoay tay quay, cánh di chuyển lên xuống thông qua trục van.

Tùy thiết kế, cánh có thể là loại wedge gate hoặc cấu hình khác. Việc lựa chọn cánh van phụ thuộc vào áp suất, nhiệt độ và loại lưu chất.

Trục van

Trục truyền lực từ tay quay đến cánh van. Van cửa  KITZ có thể có cấu hình ty nổi hoặc ty chìm tùy model.

Với ty nổi, vị trí trục thay đổi theo quá trình đóng mở. Với ty chìm, trục nằm bên trong cơ cấu van và không nhô lên đáng kể khi mở.

Tay quay

Tay quay cho phép người vận hành đóng mở van thủ công. Đối với các van kích thước lớn hoặc có mô-men vận hành cao, có thể sử dụng cơ cấu truyền động phù hợp thay cho tay quay trực tiếp.

Seat và bộ phận làm kín

Seat tạo bề mặt làm kín giữa cánh van và thân van. Van còn có packing để làm kín quanh trục và gioăng tại các vị trí ghép nối.

Việc lựa chọn vật liệu làm kín cần căn cứ vào lưu chất, nhiệt độ và áp suất. Đây là thông số đặc biệt quan trọng khi sử dụng van KITZ trong các hệ thống hơi, dầu, khí hoặc hóa chất.

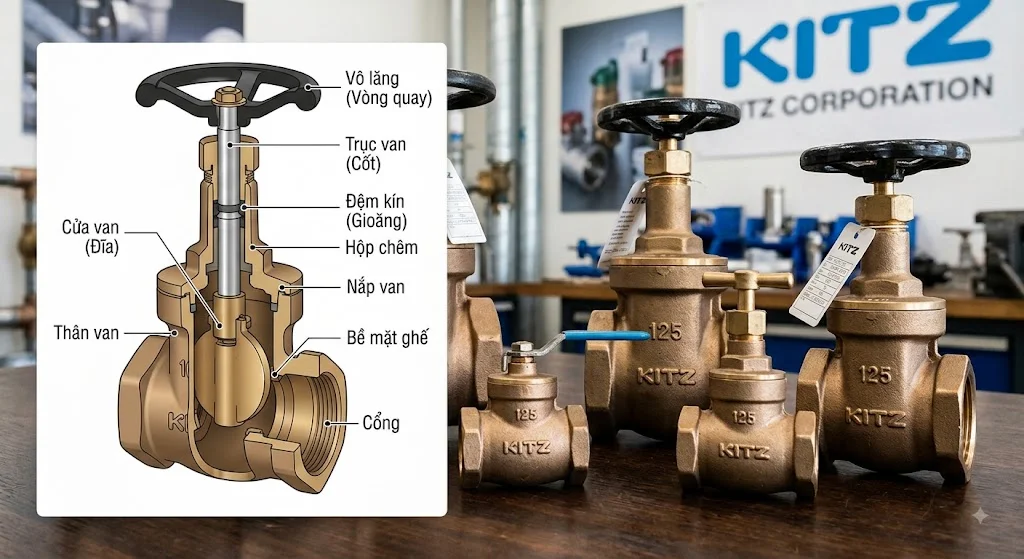

Nguyên lý hoạt động của Van cửa  KITZ

Khi mở van

Khi xoay tay quay theo chiều mở, trục van tác động lên cánh và nâng cánh lên khỏi đường dòng chảy. Khi van mở hoàn toàn, tiết diện dòng chảy được mở tối đa.

Do cánh van không nằm chắn ngang dòng chảy khi mở hoàn toàn, van cửa có thể tạo ra mức tổn thất áp suất tương đối thấp.

Khi đóng van

Khi xoay tay quay theo chiều đóng, cánh van di chuyển xuống và tiếp xúc với bề mặt làm kín. Khi cánh đạt vị trí đóng hoàn toàn, dòng lưu chất bị cô lập.

Van cửa thường cần nhiều vòng quay để chuyển từ trạng thái đóng sang mở hoàn toàn. Vì vậy, van không phải lựa chọn tối ưu cho các ứng dụng yêu cầu đóng mở nhanh.

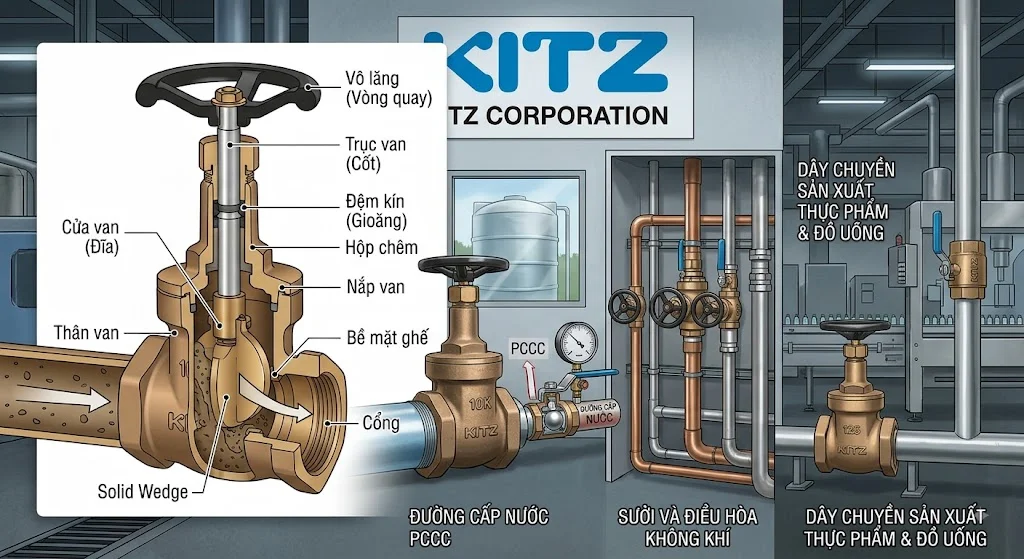

Các loại Van cửa  KITZ phổ biến

Van cửa  KITZ đồng

Van cửa  KITZ bằng hợp kim đồng thường được sử dụng cho các hệ thống nước, HVAC và các ứng dụng tiện ích có điều kiện làm việc phù hợp.

Ưu điểm của nhóm van này là kích thước tương đối nhỏ, kết cấu gọn và có thể sử dụng kết nối ren đối với một số model.

Khi lựa chọn cần kiểm tra chính xác model, kích thước, áp suất và loại kết nối vì thông số giữa các dòng van không giống nhau.

Van cửa  KITZ gang

Van cửa  KITZ gang phù hợp với nhiều hệ thống nước và đường ống tiện ích. So với các dòng van kích thước nhỏ bằng hợp kim đồng, van gang thường được sử dụng cho đường ống có kích thước lớn hơn.

Van có thể sử dụng kết nối mặt bích và được lựa chọn theo cấp áp suất của hệ thống.

Van cửa  KITZ thép

Van cửa  KITZ bằng thép được sử dụng trong các ứng dụng công nghiệp có yêu cầu cao hơn về áp suất, nhiệt độ hoặc tính chất lưu chất.

Tùy dòng, vật liệu có thể là thép carbon hoặc thép hợp kim. Khi lựa chọn cần xem xét đồng thời vật liệu thân, cánh, trục, seat và packing.

Van cửa  KITZ inox

Van cửa  KITZ inox phù hợp với những môi trường yêu cầu khả năng chống ăn mòn cao hơn so với gang hoặc thép carbon.

Tùy model, van inox có thể được sử dụng trong nước, hóa chất, thực phẩm hoặc các môi trường công nghiệp khác. Tuy nhiên, không nên mặc định rằng mọi loại inox đều phù hợp với mọi hóa chất; cần kiểm tra tương thích vật liệu với từng lưu chất.

Van cửa  KITZ ren

Van cửa  KITZ kết nối ren thường được sử dụng cho các đường ống kích thước nhỏ. Kết nối ren giúp việc lắp đặt tương đối đơn giản và không yêu cầu hàn hoặc mặt bích.

Khi sử dụng cần xác định đúng kiểu ren và tiêu chuẩn ren của van và đường ống. Không nên ép nối hai loại ren khác tiêu chuẩn vì có thể gây rò rỉ hoặc hư hỏng ren.

Van cửa  KITZ mặt bích

Van cửa  KITZ mặt bích phù hợp với đường ống kích thước lớn và các hệ thống yêu cầu khả năng tháo lắp thuận tiện để bảo trì.

Khi lựa chọn van mặt bích, cần kiểm tra DN, cấp áp suất, tiêu chuẩn mặt bích, số lỗ bulông, đường kính vòng lỗ và chiều dài van.

Đây là điểm rất quan trọng khi thay thế một van KITZ trên đường ống hiện hữu, bởi cùng một DN chưa chắc đã có cùng kích thước mặt bích.

Van cửa  KITZ ty nổi và ty chìm

Van cửa  KITZ ty nổi

Van ty nổi có trục di chuyển lên xuống khi đóng mở. Khi mở van, trục nhô lên; khi đóng, trục hạ xuống.

Thiết kế này giúp người vận hành dễ dàng nhận biết trạng thái van hơn. Tuy nhiên, van cần có khoảng không phía trên đủ lớn để trục di chuyển.

Van cửa  KITZ ty chìm

Van ty chìm có trục nằm bên trong cơ cấu van và không nhô lên đáng kể khi mở.

Ưu điểm của thiết kế này là tiết kiệm chiều cao lắp đặt, phù hợp với những khu vực hạn chế không gian. Đổi lại, việc quan sát trạng thái đóng mở bằng mắt không trực quan bằng van ty nổi.

Van cửa  KITZ DN15, DN20, DN25, DN50

Van cửa  KITZ DN15

DN15 tương đương khoảng 1/2 inch, thường được sử dụng cho các đường ống nhỏ và hệ thống tiện ích.

Đối với kích thước này, Van cửa  KITZ có thể sử dụng kết nối ren tùy model.

Van cửa  KITZ DN20

DN20 tương đương khoảng 3/4 inch, thường được sử dụng trong đường ống nước, HVAC và các hệ thống kỹ thuật nhỏ.

Cần kiểm tra chính xác model vì áp suất và vật liệu có thể khác nhau giữa các dòng.

Van cửa  KITZ DN25

DN25 tương đương khoảng 1 inch. Đây là kích thước phổ biến trong các hệ thống đường ống nhỏ.

Khi lựa chọn cần kiểm tra loại ren, vật liệu và áp suất làm việc để bảo đảm phù hợp với hệ thống.

Van cửa  KITZ DN50

DN50 tương đương khoảng 2 inch, thường được sử dụng trong các đường ống nước, HVAC và công nghiệp.

Tùy model, van DN50 có thể sử dụng kết nối ren hoặc mặt bích. Vì vậy cần xác định đúng cấu hình trước khi đặt hàng.

Van cửa  KITZ DN100, DN150, DN200

Van cửa  KITZ DN100

DN100 tương đương khoảng 4 inch, thường được sử dụng trong các tuyến ống cấp nước, PCCC, HVAC và công nghiệp.

Nếu sử dụng van mặt bích, cần kiểm tra tiêu chuẩn kết nối và chiều dài van để bảo đảm phù hợp với đường ống.

Van cửa  KITZ DN150

DN150 tương đương khoảng 6 inch, phù hợp với các tuyến ống có lưu lượng lớn hơn.

Do kích thước lớn, cần quan tâm đến lực vận hành và không gian bảo trì. Một số cấu hình có thể sử dụng hộp số hoặc cơ cấu truyền động.

Van cửa  KITZ DN200

DN200 tương đương khoảng 8 inch, thường được sử dụng trên các tuyến ống chính trong hệ thống nước và công nghiệp.

Khi lựa chọn van DN200 cần kiểm tra kỹ trọng lượng, chiều dài van, tiêu chuẩn mặt bích và phương thức vận hành.

Van cửa  KITZ dùng cho PCCC

Van cửa  KITZ có thể được sử dụng trong hệ thống PCCC nếu đúng model đáp ứng các yêu cầu kỹ thuật và chứng nhận mà công trình yêu cầu.

Đối với hệ thống chữa cháy, van cổng thường được sử dụng để cô lập các tuyến đường ống hoặc duy trì tuyến cấp nước ở trạng thái mở. Nếu cần giám sát trạng thái, phải lựa chọn cấu hình có công tắc giám sát phù hợp.

Không nên đánh đồng "Van cửa  KITZ" với "van PCCC". KITZ có nhiều dòng van phục vụ nhiều ngành khác nhau, do đó phải xác định đúng model và phạm vi ứng dụng.

Van cửa  KITZ có công tắc tín hiệu

Van cửa  KITZ có công tắc tín hiệu là cấu hình van được bổ sung thiết bị giám sát trạng thái. Công tắc có thể phát hiện van bị thay đổi khỏi vị trí yêu cầu và truyền tín hiệu đến hệ thống giám sát.

Trong hệ thống PCCC, chức năng này giúp phát hiện tình trạng van bị đóng ngoài ý muốn. Công tắc giám sát không có nhiệm vụ tự động đóng mở van mà chỉ phản hồi trạng thái.

Nếu yêu cầu giám sát từ tủ PCCC, cần kiểm tra loại công tắc, sơ đồ tiếp điểm và khả năng tương thích với module giám sát của hệ thống.

Ưu điểm của Van cửa  KITZ

Một trong những ưu điểm của Van cửa  KITZ là dải sản phẩm đa dạng, cho phép lựa chọn theo nhiều loại vật liệu, kích thước, kết nối và điều kiện làm việc.

Van cửa có mức cản trở dòng chảy tương đối thấp khi mở hoàn toàn, phù hợp với các tuyến đường ống cần lưu lượng lớn. Cấu tạo van cũng cho phép sử dụng trong nhiều hệ thống cần cô lập dòng lưu chất.

Đối với các dòng van KITZ phù hợp, người dùng có thể lựa chọn vật liệu và cấu hình theo loại lưu chất thay vì sử dụng một loại van cho tất cả các ứng dụng.

Nhược điểm của Van cửa  KITZ

Van cửa không được thiết kế để điều tiết lưu lượng thường xuyên. Nếu vận hành van ở trạng thái mở một phần trong thời gian dài, bề mặt làm kín có thể bị ảnh hưởng do tác động của dòng chảy.

Van cũng không đóng mở nhanh như một số loại van khác. Với kích thước lớn, số vòng quay và lực vận hành có thể đáng kể.

Ngoài ra, giá thành của một số dòng van KITZ chuyên dụng có thể cao hơn các sản phẩm phổ thông. Tuy nhiên, việc so sánh cần dựa trên đúng model và cùng điều kiện kỹ thuật, không nên chỉ so sánh theo DN.

Cách lựa chọn Van cửa  KITZ

Khi lựa chọn Van cửa  KITZ, trước tiên cần xác định loại lưu chất, áp suất, nhiệt độ và kích thước đường ống.

Sau đó xác định vật liệu thân và các bộ phận tiếp xúc với lưu chất. Đối với nước có thể lựa chọn cấu hình khác so với hơi, dầu, khí hoặc hóa chất.

Tiếp theo cần xác định kiểu kết nối, DN, PN/Class, ty nổi hoặc ty chìm và phương thức vận hành. Với đường ống hiện hữu, cần kiểm tra kích thước lắp đặt thực tế thay vì chỉ dựa vào DN.

Nếu dùng cho PCCC, cần bổ sung yêu cầu về chứng nhận và công tắc giám sát nếu thiết kế yêu cầu.

Giá Van cửa  KITZ

Giá Van cửa  KITZ phụ thuộc vào model, DN, vật liệu, cấp áp suất, kiểu kết nối và ứng dụng. Các dòng van đồng kích thước nhỏ thường có cấu hình và mức giá khác hoàn toàn so với van thép hoặc inox kích thước lớn.

Van có thêm hộp số, công tắc giám sát hoặc cấu hình chuyên dụng cũng có giá cao hơn loại vận hành tay quay thông thường.

Do KITZ có nhiều dòng sản phẩm, để xác định giá chính xác cần có mã model hoặc đầy đủ thông số kỹ thuật. Việc chỉ yêu cầu "giá Van cửa  KITZ DN100" thường chưa đủ để xác định đúng sản phẩm.

FAQ về Van cửa KITZ

Van cửa KITZ là gì?

Van cửa KITZ là dòng gate valve của thương hiệu KITZ, được sử dụng để đóng, mở và cô lập dòng lưu chất trên đường ống. Tùy model, van có thể sử dụng vật liệu đồng, gang, gang cầu, thép hoặc inox.

Van cửa KITZ có tốt không?

KITZ là thương hiệu van công nghiệp có nhiều dòng sản phẩm cho các lĩnh vực khác nhau. Tuy nhiên, chất lượng và khả năng phù hợp với một ứng dụng cụ thể phải được đánh giá theo đúng model, vật liệu, tiêu chuẩn và điều kiện làm việc, thay vì chỉ dựa trên thương hiệu.

Van cửa KITZ có dùng cho PCCC không?

Có thể, nếu đúng model đáp ứng các yêu cầu của hệ thống PCCC. Khi lựa chọn cần kiểm tra tiêu chuẩn, chứng nhận và yêu cầu về công tắc giám sát nếu van phải được theo dõi trạng thái.

Van cửa KITZ có phải van cổng KITZ không?

Đúng. "Van cửa" và "van cổng" thường được sử dụng để chỉ cùng một loại thiết bị, tương ứng với thuật ngữ tiếng Anh gate valve. Vì vậy, Van cửa  KITZ cũng thường được gọi là van cổng KITZ.

Van cửa KITZ có điều tiết lưu lượng được không?

Không nên sử dụng van cửa để điều tiết lưu lượng liên tục. Van phù hợp nhất với chức năng đóng hoặc mở hoàn toàn. Nếu cần điều tiết, nên lựa chọn loại van được thiết kế chuyên dụng cho chức năng này.

Van cửa KITZ DN100 là bao nhiêu inch?

DN100 tương đương khoảng 4 inch. Tuy nhiên, để chọn đúng van KITZ DN100 cần xác định thêm model, vật liệu, cấp áp suất và kiểu kết nối.

Van cửa KITZ có ty nổi không?

Có những model sử dụng ty nổi và cũng có những model sử dụng cấu hình ty chìm. Cần kiểm tra catalogue hoặc mã sản phẩm cụ thể để xác định chính xác.

Kết luận

Van cửa KITZ là dòng van cổng được sử dụng để đóng mở và cô lập đường ống, với nhiều lựa chọn về vật liệu, kích thước, cấp áp suất và kiểu kết nối. Van có thể được sử dụng trong cấp nước, HVAC, PCCC và nhiều ứng dụng công nghiệp nếu lựa chọn đúng model.

Khi mua Van cửa  KITZ, nên xác định đầy đủ model, DN, PN/Class, vật liệu, kiểu kết nối, ty nổi/ty chìm và loại lưu chất. Đặc biệt với hệ thống PCCC, cần kiểm tra đúng model và chứng nhận phù hợp thay vì chỉ căn cứ vào thương hiệu KITZ Van cửa KITZ.
