Van cửa là gì? Cấu tạo, nguyên lý hoạt động và ứng dụng

Van cửa là tên gọi phổ biến của van cổng, thường được sử dụng để đóng hoặc mở hoàn toàn dòng nước và các loại lưu chất trong đường ống. Tên gọi "Van  cửa" xuất phát từ cơ cấu cửa van có thể nâng lên hoặc hạ xuống để chặn dòng chảy, tương tự như một cánh cửa đóng mở trong hệ thống đường ống.

Van  cửa được sử dụng rộng rãi trong hệ thống cấp nước, xử lý nước, PCCC, HVAC và nhiều ứng dụng công nghiệp. Khi van mở hoàn toàn, cửa van được nâng lên khỏi đường đi của dòng lưu chất nên trở lực dòng chảy tương đối thấp, phù hợp với các tuyến ống cần duy trì khả năng lưu thông tốt.

Tùy vào kích thước, vật liệu và mục đích sử dụng, Van  cửa có thể được chế tạo bằng đồng, gang, gang cầu, thép hoặc inox. Van cũng có nhiều kiểu kết nối như ren, mặt bích và có thể được vận hành bằng tay quay, hộp số hoặc bộ truyền động tự động.

Van  cửa là gì?

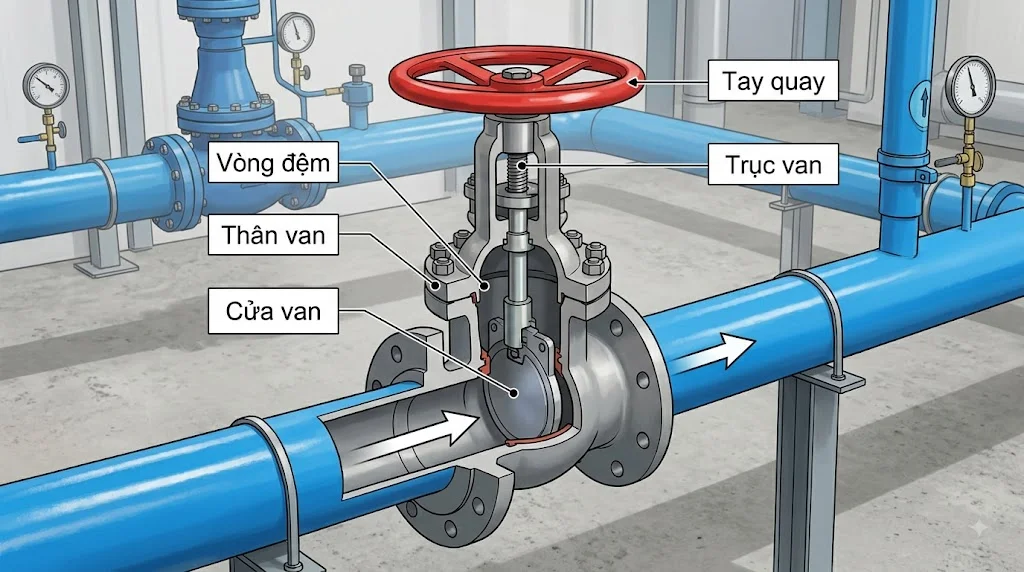

Van  cửa hay van cổng (Gate Valve) là loại van sử dụng một cửa van chuyển động theo phương vuông góc với dòng chảy để đóng hoặc mở đường ống. Khi cửa van được nâng hoàn toàn, dòng lưu chất có thể đi qua gần như toàn bộ tiết diện bên trong van.

Khi đóng van, cửa van được hạ xuống và tiếp xúc với bề mặt làm kín ở hai bên. Khi cửa van ép kín vào Seat, dòng lưu chất bị ngăn lại và đường ống được cô lập.

Van  cửa chủ yếu được thiết kế cho hai trạng thái đóng hoàn toàn hoặc mở hoàn toàn. Không nên sử dụng Van  cửa để điều tiết lưu lượng liên tục vì dòng chảy qua cửa van khi mở một phần có thể gây rung động, xói mòn và ảnh hưởng đến tuổi thọ của van.

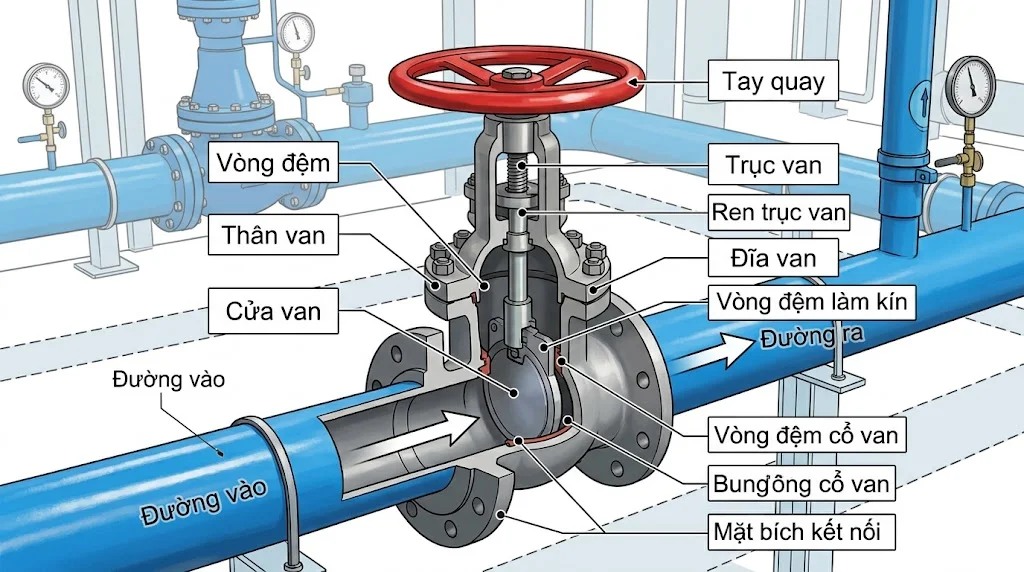

Cấu tạo Van  cửa

Thân van

Thân van là bộ phận chính chứa cửa van và chịu áp lực của dòng lưu chất. Tùy theo ứng dụng, thân có thể được chế tạo từ đồng, gang, gang cầu, thép carbon hoặc inox.

Với các hệ thống cấp nước dân dụng, van đồng thường được sử dụng ở những kích thước nhỏ. Trong hệ thống công nghiệp và PCCC, van gang hoặc gang cầu được sử dụng phổ biến hơn ở các đường ống có đường kính lớn.

Cửa van

Cửa van là bộ phận quan trọng nhất của Van  cửa, có nhiệm vụ trực tiếp chặn dòng lưu chất. Cửa van di chuyển lên xuống nhờ chuyển động của trục van.

Khi mở, cửa van được nâng lên khỏi dòng chảy. Khi đóng, cửa van hạ xuống và ép vào Seat để tạo trạng thái làm kín.

Trục van

Trục van có nhiệm vụ truyền chuyển động từ tay quay hoặc bộ truyền động đến cửa van. Khi người vận hành xoay tay quay, trục sẽ làm cửa van di chuyển lên hoặc xuống.

Tùy thiết kế, van có thể sử dụng trục nổi hoặc trục không nổi. Trục nổi giúp người vận hành dễ dàng quan sát trạng thái đóng mở thông qua vị trí của trục.

Tay quay

Tay quay được sử dụng để vận hành van bằng tay. Người dùng xoay tay quay theo chiều mở hoặc đóng để đưa cửa van đến vị trí mong muốn.

Đối với các Van  cửa kích thước lớn, lực vận hành có thể khá lớn nên thường sử dụng hộp số để giảm lực. Một số van còn được trang bị actuator điện hoặc khí nén để tự động hóa quá trình đóng mở.

Seat và gioăng làm kín

Seat là bề mặt tiếp xúc giữa cửa van và thân van khi van đóng. Bộ phận này có nhiệm vụ tạo độ kín và hạn chế dòng lưu chất đi qua.

Ngoài Seat, Packing và gioăng quanh trục giúp ngăn lưu chất rò rỉ ra ngoài. Vật liệu làm kín có thể là EPDM, NBR, PTFE, graphite hoặc vật liệu chuyên dụng tùy theo môi trường.

Nguyên lý hoạt động của Van  cửa

Khi mở van, người vận hành xoay tay quay theo chiều mở. Chuyển động quay được truyền qua trục và biến thành chuyển động nâng cửa van lên khỏi vị trí làm kín.

Khi cửa van được nâng hoàn toàn, dòng nước có thể đi qua thân van với trở lực tương đối thấp. Đây là một trong những ưu điểm quan trọng khiến Van  cửa được sử dụng nhiều trên các tuyến ống cần lưu lượng lớn.

Khi đóng van, cửa van được hạ xuống cho đến khi tiếp xúc với Seat. Khi cửa van đã tạo được độ kín cần thiết, dòng nước bị chặn lại và hai phía của đường ống được cô lập.

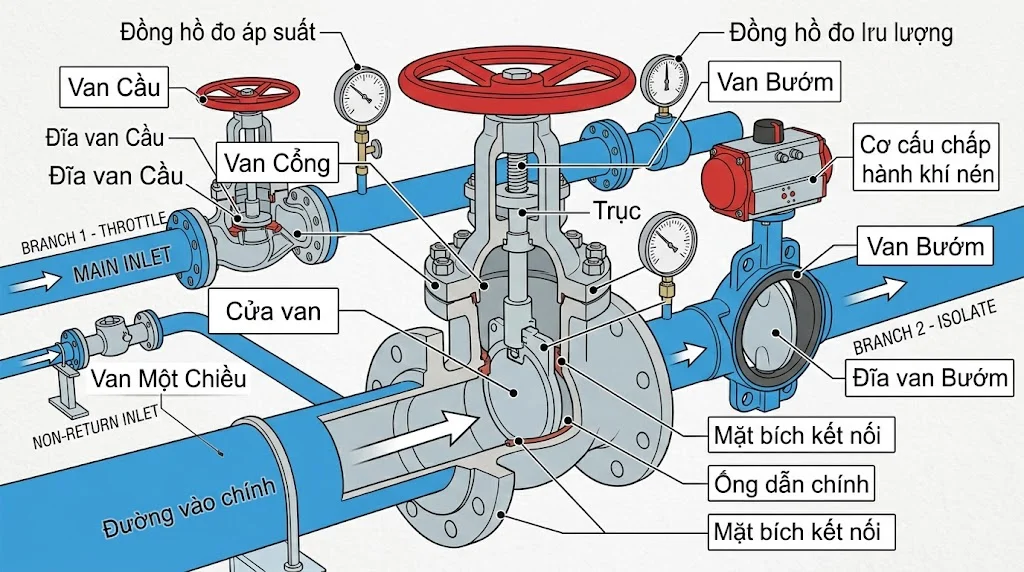

Các loại Van  cửa phổ biến

Van  cửa bằng đồng

Van  cửa đồng thường được sử dụng trong các đường ống nước có kích thước nhỏ. Thân van bằng đồng có khả năng chống ăn mòn tốt trong nhiều điều kiện nước thông thường và có trọng lượng tương đối nhẹ.

Loại van này thường có kết nối ren và được sử dụng trong hệ thống cấp nước dân dụng, đường ống thiết bị vệ sinh và các tuyến ống kỹ thuật nhỏ. Khi lựa chọn cần kiểm tra áp suất và nhiệt độ làm việc của từng model.

Van  cửa gang

Van  cửa gang thường được sử dụng trong các hệ thống đường ống có kích thước lớn hơn. Vật liệu gang có ưu điểm về độ cứng và khả năng chịu áp lực phù hợp với nhiều hệ thống cấp nước.

Van thường sử dụng kết nối mặt bích và có thể được trang bị tay quay hoặc hộp số. Đây là loại van phổ biến trong các hệ thống cấp nước, xử lý nước và công trình kỹ thuật.

Van  cửa gang cầu

Van  cửa gang cầu sử dụng thân bằng gang cầu có độ bền cơ học cao hơn gang xám trong nhiều điều kiện. Loại van này thường được sử dụng trong hệ thống cấp nước và các đường ống công nghiệp yêu cầu độ bền cao.

Tùy thiết kế, van có thể sử dụng cửa van bọc cao su để tăng khả năng làm kín. Đây là cấu hình thường gặp trong hệ thống nước và một số ứng dụng PCCC.

Van  cửa inox

Van  cửa inox sử dụng thép không gỉ cho thân hoặc các bộ phận chính. Van có khả năng chống ăn mòn tốt và phù hợp với những môi trường có yêu cầu cao về vật liệu.

Inox 304 được sử dụng trong nhiều ứng dụng thông thường, trong khi inox 316 có khả năng chống ăn mòn tốt hơn trong một số môi trường đặc biệt. Cần lựa chọn theo đặc tính lưu chất thay vì chỉ dựa vào tên vật liệu.

Van  cửa ren

Van  cửa ren thường được sử dụng ở kích thước nhỏ như DN15, DN20, DN25 và DN32. Hai đầu van được gia công ren để kết nối với đường ống hoặc phụ kiện.

Khi lắp đặt, cần kiểm tra đúng tiêu chuẩn ren như BSP hoặc NPT. Việc sử dụng sai tiêu chuẩn ren có thể gây rò rỉ hoặc làm hỏng kết nối.

Van  cửa mặt bích

Van  cửa mặt bích được sử dụng phổ biến ở các đường ống có kích thước trung bình và lớn. Van được kết nối với đường ống thông qua hai mặt bích và hệ thống bu lông.

Khi lựa chọn, cần kiểm tra tiêu chuẩn mặt bích như JIS, DIN, ANSI hoặc tiêu chuẩn khác của hệ thống. Khoảng cách lỗ bu lông, đường kính mặt bích và cấp áp suất phải tương thích với đường ống.

Van  cửa và van cổng có giống nhau không?

Van  cửa và van cổng về cơ bản là cùng một loại van, trong đó "Van  cửa" là cách gọi phổ biến trong tiếng Việt còn "van cổng" là thuật ngữ được sử dụng rộng rãi trong ngành van công nghiệp. Tên tiếng Anh của loại van này là Gate Valve.

Cả hai đều sử dụng cửa van nâng hạ để đóng mở dòng lưu chất. Vì vậy, khi tìm kiếm sản phẩm "Van  cửa", "van cổng" hoặc "Gate Valve", người dùng thường đang đề cập đến cùng nhóm sản phẩm.

Tuy nhiên, khi mua hàng vẫn cần xác định rõ model, vật liệu, kích thước và tiêu chuẩn kết nối. Hai sản phẩm cùng được gọi là Van  cửa nhưng có thể khác nhau đáng kể về cấu tạo và khả năng chịu áp.

Van  cửa khác van bướm như thế nào?

Van  cửa sử dụng cửa van nâng hạ, trong khi van bướm sử dụng một đĩa van xoay quanh trục. Vì vậy, cơ cấu đóng mở và không gian lắp đặt của hai loại van có sự khác biệt.

Van bướm thường có thiết kế gọn và trọng lượng nhẹ hơn, đặc biệt ở các đường ống lớn. Van  cửa lại có ưu điểm là khi mở hoàn toàn, cửa van được đưa ra khỏi dòng chảy nên phù hợp với những hệ thống yêu cầu tổn thất áp suất thấp.

Nếu cần đóng mở nhanh, van bướm thường thuận tiện hơn. Nếu cần cô lập đường ống và ưu tiên khả năng lưu thông khi mở hoàn toàn, Van  cửa có thể là lựa chọn phù hợp.

Thông số kỹ thuật của Van  cửa

Thông số thực tế phải được xác định theo từng model cụ thể. Đặc biệt, không nên đánh giá khả năng chịu áp chỉ dựa trên kích thước DN hoặc vật liệu thân van.

Ưu điểm của Van  cửa

Ưu điểm nổi bật của Van  cửa là tổn thất áp suất tương đối thấp khi van mở hoàn toàn. Do cửa van được nâng khỏi đường đi của dòng lưu chất, dòng nước có thể đi qua van với mức cản trở tương đối nhỏ.

Van cũng có khả năng cô lập đường ống hiệu quả khi đóng hoàn toàn. Đây là lý do Van  cửa được sử dụng rộng rãi trong hệ thống cấp nước, xử lý nước và các tuyến đường ống cần khả năng đóng ngắt để bảo trì.

Ngoài ra, Van  cửa có nhiều kích thước và vật liệu khác nhau. Người dùng có thể lựa chọn van đồng, gang, gang cầu, inox hoặc thép tùy theo môi trường, áp suất và yêu cầu của hệ thống.

Ứng dụng của Van  cửa

Van  cửa được sử dụng phổ biến trong hệ thống cấp nước dân dụng và công nghiệp. Van có thể được lắp trên đường ống chính hoặc các nhánh để cô lập từng khu vực khi cần sửa chữa.

Trong hệ thống PCCC, các loại van cổng phù hợp có thể được sử dụng tại những vị trí theo thiết kế của hệ thống. Đối với PCCC, cần lựa chọn đúng model đáp ứng tiêu chuẩn và yêu cầu nghiệm thu của công trình.

Ngoài ra, Van  cửa còn được sử dụng trong hệ thống xử lý nước, HVAC, hệ thống tưới, nhà máy sản xuất và nhiều công trình công nghiệp. Với môi trường đặc biệt như hơi, dầu hoặc hóa chất, cần lựa chọn model có vật liệu và cấp áp suất phù hợp.

Cách lựa chọn Van  cửa phù hợp

Khi lựa chọn Van  cửa, trước tiên cần xác định kích thước đường ống và kiểu kết nối. Với đường ống nhỏ có thể sử dụng van ren, trong khi các đường ống lớn thường sử dụng van mặt bích.

Tiếp theo cần xác định lưu chất, áp suất và nhiệt độ làm việc. Van đồng phù hợp với nhiều hệ thống nước dân dụng, trong khi van gang, gang cầu hoặc inox thường được lựa chọn cho các hệ thống có yêu cầu cao hơn.

Cuối cùng cần xác định phương thức vận hành. Van nhỏ thường sử dụng tay quay hoặc tay gạt, van lớn có thể sử dụng hộp số, còn những hệ thống tự động hóa có thể trang bị actuator điện hoặc khí nén.

FAQ – Câu hỏi thường gặp về Van cửa

Van cửa có phải van cổng không?

Có. Van cửa và van cổng về cơ bản là cùng một loại van, đều có tên tiếng Anh là Gate Valve. Đây là loại van sử dụng cửa van nâng hạ để đóng hoặc mở dòng lưu chất.

Van cửa dùng để làm gì?

Van  cửa chủ yếu dùng để đóng hoặc mở hoàn toàn đường ống. Van đặc biệt phù hợp với những vị trí cần cô lập đường ống và không yêu cầu điều tiết lưu lượng liên tục.

Van  cửa có điều tiết lưu lượng được không?

Không nên dùng Van  cửa để điều tiết lưu lượng thường xuyên. Khi cửa van mở một phần, dòng chảy có thể gây rung động và mài mòn, làm giảm tuổi thọ của van.

Van cửa có những loại nào?

Các loại phổ biến gồm Van  cửa đồng, Van  cửa gang, Van  cửa gang cầu, Van  cửa inox, Van  cửa ren và Van  cửa mặt bích. Ngoài vật liệu và kiểu kết nối, van còn có thể được phân loại theo kiểu cửa van và phương thức vận hành.

Van cửa có dùng cho hệ thống PCCC không?

Có thể, nhưng phải sử dụng đúng loại van đáp ứng yêu cầu của hệ thống PCCC. Cần kiểm tra tiêu chuẩn, chứng nhận, cấp áp suất và model cụ thể trước khi đưa van vào công trình.

Kết luận

Van cửa hay van cổng (Gate Valve) là loại van được sử dụng rộng rãi để đóng mở và cô lập dòng lưu chất trong đường ống. Với cấu tạo gồm thân van, cửa van, trục, tay quay và hệ thống làm kín, van có ưu điểm nổi bật là tổn thất áp suất thấp khi mở hoàn toàn và phù hợp với nhiều hệ thống cấp nước, xử lý nước và công nghiệp.

Khi lựa chọn Van  cửa, cần xác định chính xác kích thước, vật liệu, kiểu kết nối, áp suất, nhiệt độ và môi trường sử dụng. Đặc biệt, van nên được sử dụng chủ yếu ở trạng thái đóng hoặc mở hoàn toàn; nếu hệ thống cần điều tiết lưu lượng thường xuyên, nên lựa chọn loại van được thiết kế chuyên dụng cho chức năng này Van cửa.
