Mặt bích vuông là gì? Cấu tạo, kích thước, tiêu chuẩn và ứng dụng

Mặt bích vuông là loại phụ kiện đường ống có phần thân hoặc mặt kết nối được thiết kế theo dạng hình vuông, sử dụng các lỗ bu lông để liên kết với đường ống, van, máy bơm hoặc thiết bị khác. So với mặt bích tròn thông dụng, Mặt bích  vuông thường được lựa chọn trong những hệ thống có yêu cầu đặc biệt về không gian lắp đặt, kiểu kết nối hoặc thiết kế thiết bị.

Mặt bích  vuông có thể được chế tạo từ thép carbon, inox, gang, nhôm hoặc các vật liệu kỹ thuật khác tùy theo môi trường làm việc. Sản phẩm có thể được sản xuất theo kích thước và tiêu chuẩn riêng của từng hệ thống, vì vậy không phải mọi Mặt bích  vuông đều có khả năng lắp ghép trực tiếp với nhau.

Trong thực tế, Mặt bích  vuông thường xuất hiện trong hệ thống đường ống công nghiệp, thiết bị thủy lực, hệ thống cấp nước, máy bơm, van công nghiệp và một số thiết bị cơ khí chuyên dụng. Việc sử dụng đúng kích thước, vật liệu và tiêu chuẩn giúp mối nối đạt độ chắc chắn, kín khít và thuận tiện khi tháo lắp bảo trì.

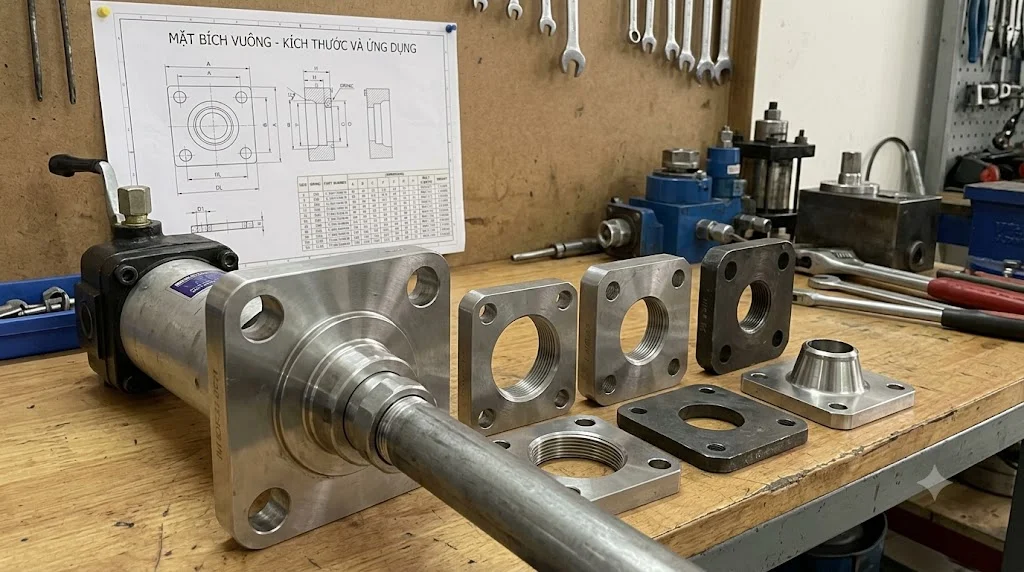

Mặt bích  vuông là gì?

Mặt bích  vuông là một dạng mặt bích có hình dạng bên ngoài là hình vuông hoặc được thiết kế với các cạnh vuông, trên bề mặt có các lỗ để lắp bu lông. Tùy theo thiết kế, phần trung tâm của mặt bích có thể là lỗ tròn để kết nối đường ống hoặc được thiết kế theo hình dạng đặc biệt để phù hợp với thiết bị.

Chức năng chính của mặt bích là tạo ra một điểm kết nối có thể tháo rời giữa các bộ phận của hệ thống. Thay vì hàn cố định hai thiết bị với nhau, người sử dụng có thể dùng bu lông, đai ốc và gioăng để tạo thành một mối nối chắc chắn nhưng vẫn có thể tháo ra khi cần sửa chữa.

Một ưu điểm quan trọng của Mặt bích  vuông là cấu trúc tương đối đơn giản, dễ gia công và dễ lắp đặt. Tuy nhiên, khi thay thế hoặc mua mới, cần kiểm tra chính xác kích thước lỗ, khoảng cách tâm lỗ và độ dày vì các thông số này có thể khác nhau giữa các nhà sản xuất.

Cấu tạo của Mặt bích  vuông

Thân mặt bích

Thân mặt bích là phần kim loại chính tạo nên kết cấu của sản phẩm. Tùy vào yêu cầu sử dụng, thân có thể được chế tạo bằng thép carbon, inox 304, inox 316, gang hoặc các loại vật liệu khác.

Độ dày của thân mặt bích được tính toán dựa trên kích thước đường ống và áp suất làm việc. Với các hệ thống áp suất cao, mặt bích cần có độ dày và khả năng chịu lực phù hợp để tránh biến dạng trong quá trình vận hành.

Lỗ trung tâm

Lỗ trung tâm là vị trí cho dòng lưu chất đi qua hoặc là vị trí để kết nối với đường ống, thiết bị. Đường kính lỗ phải phù hợp với đường kính trong hoặc đường kính ngoài của hệ thống cần kết nối.

Nếu lỗ trung tâm không phù hợp, việc lắp đặt có thể gặp khó khăn hoặc tạo ra sự thay đổi không mong muốn đối với dòng chảy.

Lỗ bu lông

Các lỗ bu lông được bố trí xung quanh mặt bích để kết nối với mặt bích đối diện. Số lượng, đường kính và khoảng cách giữa các lỗ cần được gia công chính xác để bảo đảm hai mặt bích có thể lắp khớp với nhau.

Đây là một trong những thông số quan trọng nhất khi lựa chọn Mặt bích  vuông, đặc biệt trong trường hợp thay thế mặt bích cũ.

Bề mặt làm kín

Bề mặt tiếp xúc giữa hai mặt bích có thể được thiết kế dạng phẳng hoặc có các kiểu mặt làm kín chuyên dụng. Gioăng được đặt giữa hai bề mặt này và được ép chặt bằng bu lông để ngăn lưu chất rò rỉ ra bên ngoài.

Tùy theo áp suất và loại lưu chất, có thể sử dụng gioăng cao su, PTFE, graphite hoặc các loại gioăng chuyên dụng khác.

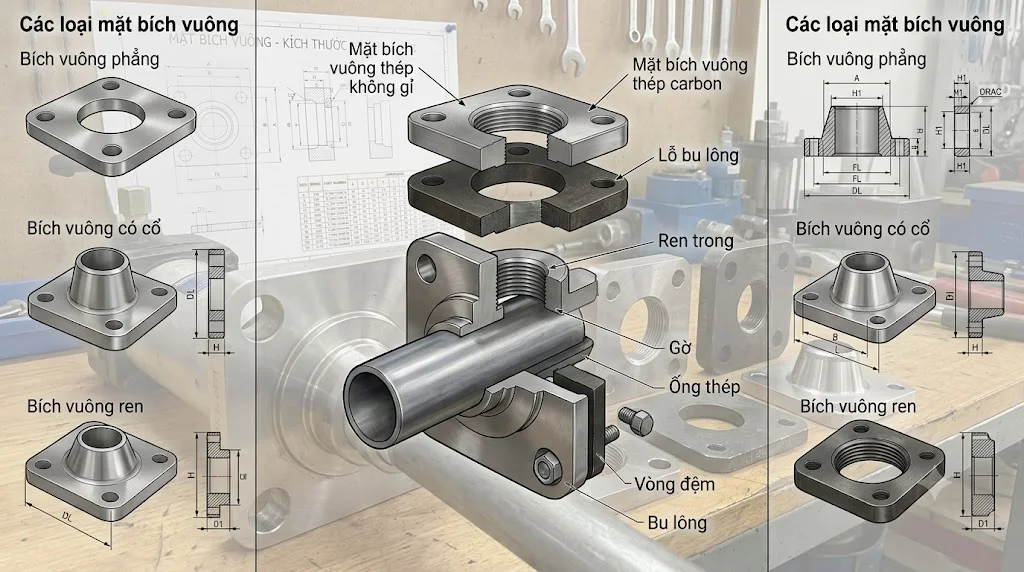

Các loại Mặt bích  vuông phổ biến

Mặt bích  vuông thép

Mặt bích  vuông bằng thép carbon có độ bền cơ học cao và giá thành tương đối hợp lý. Loại này được sử dụng trong nhiều hệ thống đường ống công nghiệp, cấp nước, PCCC và thiết bị cơ khí.

Thép carbon phù hợp với các môi trường thông thường nhưng cần có biện pháp chống ăn mòn nếu thường xuyên tiếp xúc với nước hoặc môi trường ẩm.

Mặt bích  vuông inox

Mặt bích inox có khả năng chống gỉ và chống ăn mòn tốt hơn thép carbon. Inox 304 thường được sử dụng cho nước sạch, thực phẩm và các ứng dụng thông thường, trong khi inox 316 phù hợp hơn với môi trường có tính ăn mòn cao.

Mặc dù giá thành cao hơn, mặt bích inox có thể mang lại hiệu quả kinh tế tốt trong những môi trường yêu cầu tuổi thọ cao và ít bảo trì.

Mặt bích  vuông ren

Loại mặt bích này được gia công ren bên trong để kết nối với đường ống hoặc chi tiết có ren tương ứng. Ưu điểm của mặt bích ren là không cần hàn trong quá trình lắp đặt.

Sản phẩm phù hợp với các hệ thống đường ống có kích thước nhỏ hoặc những vị trí không thuận tiện cho việc hàn.

Mặt bích  vuông hàn

Mặt bích hàn được kết nối với đường ống thông qua mối hàn. Kiểu kết nối này tạo ra liên kết chắc chắn và phù hợp với nhiều hệ thống công nghiệp.

Tùy thiết kế, mặt bích có thể được hàn trượt hoặc hàn trực tiếp theo yêu cầu kỹ thuật của hệ thống.

Kích thước Mặt bích  vuông

Không giống mặt bích tròn tiêu chuẩn, Mặt bích  vuông có thể được sản xuất theo nhiều kích thước khác nhau và không phải mọi sản phẩm đều tuân theo một kích thước thống nhất.

Khi lựa chọn, cần kiểm tra ít nhất các thông số gồm chiều dài cạnh, chiều dày, đường kính lỗ trung tâm, số lượng lỗ bu lông, đường kính lỗ bu lông và khoảng cách tâm giữa các lỗ.

Do Mặt bích  vuông có nhiều cấu hình riêng biệt, người mua nên cung cấp bản vẽ hoặc đầy đủ kích thước thực tế nếu cần thay thế một mặt bích đang sử dụng.

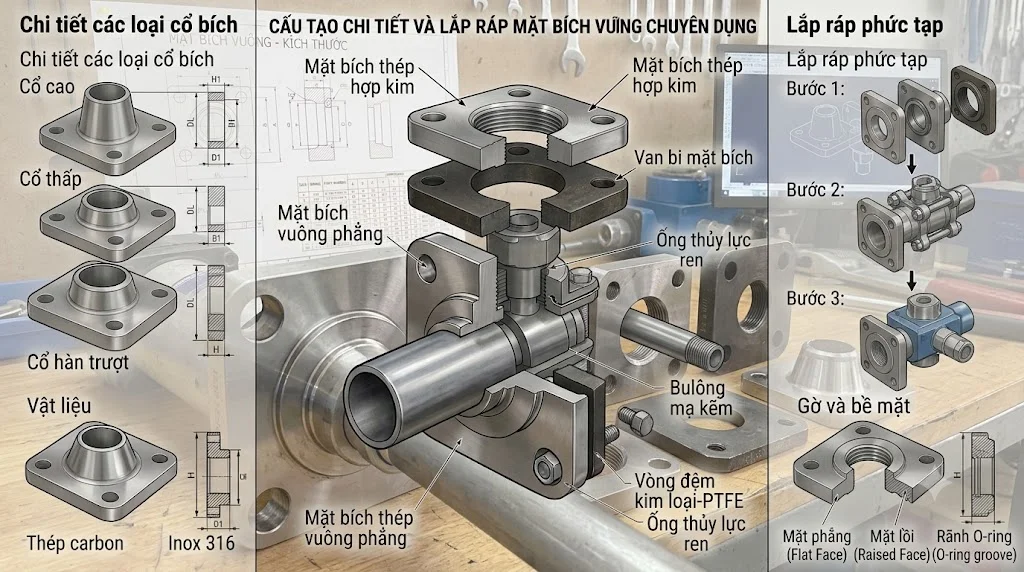

Ưu điểm của Mặt bích  vuông

Mặt bích  vuông có ưu điểm nổi bật là tạo ra mối nối chắc chắn và có thể tháo rời. Khi cần sửa chữa máy bơm, van hoặc thiết bị đường ống, người vận hành chỉ cần tháo bu lông và tách hai mặt bích thay vì cắt hoặc phá mối hàn.

Thiết kế dạng vuông cũng có thể giúp cố định thiết bị tốt hơn trong một số ứng dụng cơ khí hoặc thủy lực. Các cạnh phẳng tạo điều kiện thuận lợi cho việc định vị, bắt bu lông và lắp đặt trong những không gian có hình dạng đặc biệt.

Ngoài ra, mặt bích có thể được sản xuất từ nhiều loại vật liệu và theo các kích thước khác nhau, giúp đáp ứng nhiều yêu cầu về áp suất, nhiệt độ và môi trường làm việc.

Ứng dụng của Mặt bích  vuông

Mặt bích  vuông được sử dụng trong nhiều hệ thống đường ống và thiết bị công nghiệp. Sản phẩm có thể được dùng để kết nối đường ống với máy bơm, van, bồn chứa, thiết bị trao đổi nhiệt hoặc các cụm thiết bị chuyên dụng.

Trong hệ thống cấp nước và xử lý nước, mặt bích có thể được sử dụng tại các điểm kết nối thiết bị để thuận tiện cho quá trình bảo trì. Trong công nghiệp, Mặt bích  vuông còn được sử dụng trong hệ thống thủy lực, khí nén, dầu, hóa chất và các thiết bị cơ khí có kết cấu đặc biệt.

Đối với các hệ thống có áp suất hoặc nhiệt độ cao, cần lựa chọn đúng loại mặt bích và gioăng làm kín theo thông số thiết kế. Không nên sử dụng mặt bích chỉ dựa vào kích thước hình học mà bỏ qua cấp áp lực và vật liệu.

Kinh nghiệm lựa chọn Mặt bích  vuông

Khi lựa chọn Mặt bích  vuông, trước tiên cần xác định chính xác kích thước của thiết bị hoặc đường ống cần kết nối. Các thông số như chiều dài cạnh, độ dày, đường kính lỗ trung tâm và vị trí lỗ bu lông cần được đo hoặc đối chiếu với bản vẽ kỹ thuật.

Tiếp theo cần lựa chọn vật liệu phù hợp với môi trường. Mặt bích thép carbon phù hợp với nhiều hệ thống thông thường, trong khi inox sẽ phù hợp hơn với môi trường có tính ăn mòn hoặc yêu cầu vệ sinh cao.

Ngoài ra, cần lựa chọn gioăng, bu lông và đai ốc đồng bộ với mặt bích. Đối với hệ thống áp suất cao, cần đặc biệt chú ý đến cấp áp lực và tiêu chuẩn thiết kế để bảo đảm mối nối an toàn trong quá trình vận hành.

FAQ – Câu hỏi thường gặp về Mặt bích vuông

Mặt bích vuông dùng để làm gì?

Mặt bích vuông được sử dụng để tạo mối nối tháo rời giữa đường ống với đường ống hoặc giữa đường ống với van, máy bơm và thiết bị khác. Mối nối sử dụng bu lông, đai ốc và gioăng giúp tăng độ chắc chắn đồng thời thuận tiện cho việc tháo lắp khi bảo trì.

Mặt bích vuông có những vật liệu nào?

Mặt bích  vuông thường được chế tạo từ thép carbon, inox, gang và một số vật liệu chuyên dụng khác. Việc lựa chọn vật liệu phụ thuộc vào áp suất, nhiệt độ và tính chất của lưu chất trong hệ thống.

Mặt bích vuông có thay thế được mặt bích tròn không?

Thông thường không thể thay thế trực tiếp nếu thiết bị được thiết kế cho mặt bích có hình dạng và kích thước khác. Hai loại mặt bích chỉ có thể thay thế khi kích thước, vị trí lỗ bu lông, lỗ trung tâm và yêu cầu kỹ thuật của mối nối hoàn toàn tương thích.

Làm thế nào để đo Mặt bích  vuông?

Cần đo chiều dài và chiều rộng tổng thể, độ dày, đường kính lỗ trung tâm, số lượng lỗ bu lông và đường kính từng lỗ. Ngoài ra, nên đo khoảng cách tâm giữa các lỗ để bảo đảm mặt bích mới có thể lắp chính xác với mặt bích đối diện.

Mặt bích vuông có chịu được áp suất cao không?

Có, nếu được thiết kế và chế tạo đúng tiêu chuẩn cho cấp áp suất tương ứng. Đối với hệ thống áp suất cao, cần lựa chọn đúng vật liệu, độ dày, kiểu mặt làm kín và cấp áp lực thay vì chỉ dựa vào kích thước của mặt bích.

Kết luận

Mặt bích vuông là phụ kiện kết nối có thiết kế đặc biệt, được sử dụng để liên kết đường ống, van, máy bơm và các thiết bị trong nhiều hệ thống công nghiệp. Sản phẩm có ưu điểm về khả năng tháo lắp, độ chắc chắn và tính linh hoạt trong những ứng dụng có kết cấu đặc biệt. Khi lựa chọn Mặt bích vuông, cần kiểm tra chính xác kích thước hình học, vị trí lỗ bu lông, vật liệu, gioăng và cấp áp lực để bảo đảm mối nối kín khít, an toàn và phù hợp với hệ thống Mặt bích vuông.
