Van bướm tay kẹp là loại van bướm sử dụng tay gạt để đóng mở dòng lưu chất, kết hợp với kiểu kết nối wafer (kẹp giữa hai mặt bích) trên đường ống. Đây là một trong những dòng van bướm phổ biến nhất nhờ thiết kế nhỏ gọn, trọng lượng nhẹ, thao tác nhanh và chi phí đầu tư tương đối thấp.

Van bướm tay  kẹp thường được sử dụng trong hệ thống cấp thoát nước, HVAC, PCCC, xử lý nước và nhiều hệ thống đường ống công nghiệp. Với góc xoay 90 độ, người vận hành có thể nhanh chóng chuyển van từ trạng thái mở sang đóng hoặc ngược lại.

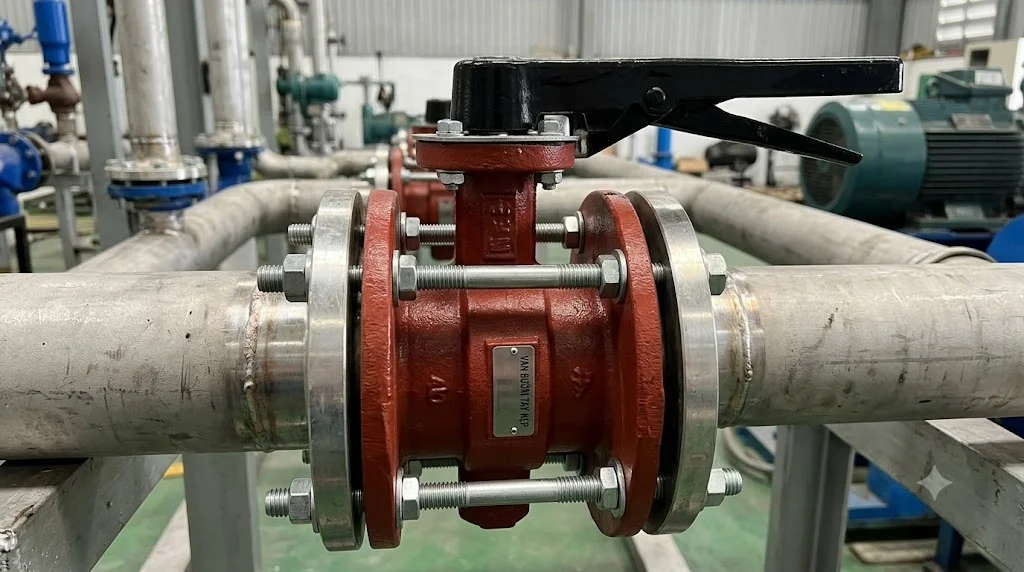

Van bướm tay  kẹp là gì?

Khái niệm van bướm tay  kẹp

Van bướm tay  kẹp, thường được gọi là van bướm wafer tay gạt, là loại van có đĩa van hình tròn được đặt bên trong thân và xoay quanh một trục để kiểm soát dòng chảy. Phần thân van được thiết kế dạng mỏng, lắp kẹp giữa hai mặt bích của đường ống thay vì sử dụng mặt bích tích hợp trên thân van.

Cơ cấu tay kẹp hoặc tay gạt được sử dụng để điều khiển van bằng tay. Khi xoay tay gạt khoảng 90 độ, đĩa van sẽ xoay theo và thực hiện quá trình đóng hoặc mở dòng lưu chất.

Tại sao gọi là van bướm tay kẹp?

Tên gọi "tay kẹp" xuất phát từ cơ cấu tay gạt có các nấc cố định, cho phép người vận hành giữ đĩa van tại những vị trí nhất định. Trong thực tế, sản phẩm còn được gọi bằng nhiều tên như van bướm tay gạt, van bướm wafer tay gạt hoặc van bướm kẹp tay gạt.

Cần phân biệt kiểu tay kẹp với kiểu kết nối wafer, bởi đây là hai đặc điểm khác nhau của van. Một van có thể vừa là van wafer vừa sử dụng tay gạt, nhưng không phải mọi van bướm wafer đều nhất thiết phải vận hành bằng tay gạt.

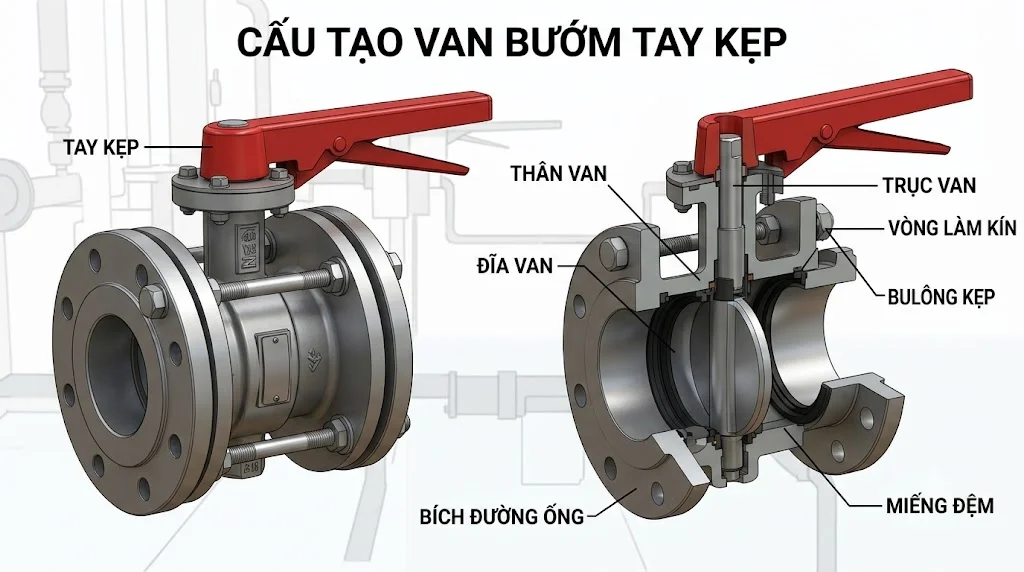

Cấu tạo van bướm tay  kẹp

Thân van

Thân van thường được chế tạo từ gang, gang cầu, inox hoặc các vật liệu khác tùy theo môi trường sử dụng. Thiết kế dạng wafer giúp thân van có kích thước nhỏ gọn và dễ dàng lắp đặt giữa hai mặt bích.

Vật liệu thân van cần được lựa chọn phù hợp với áp suất, nhiệt độ và loại lưu chất của hệ thống.

Đĩa van

Đĩa van có dạng hình tròn và nằm bên trong thân van. Khi tay gạt được xoay, đĩa van cũng xoay quanh trục để thay đổi tiết diện dòng chảy.

Khi đĩa nằm song song với dòng chảy, van ở trạng thái mở; khi đĩa xoay vuông góc với dòng chảy, van ở trạng thái đóng.

Trục van

Trục van kết nối tay gạt với đĩa van và truyền chuyển động từ cơ cấu điều khiển xuống đĩa. Trục thường được chế tạo từ thép không gỉ hoặc vật liệu có độ bền cơ học cao.

Độ chính xác của trục ảnh hưởng trực tiếp đến khả năng vận hành và độ kín của van.

Gioăng và lớp lót

Gioăng hoặc lớp lót van thường được chế tạo từ EPDM, NBR, PTFE hoặc các vật liệu đàn hồi khác. Bộ phận này tạo bề mặt làm kín giữa đĩa và thân van khi van đóng.

Việc lựa chọn vật liệu gioăng cần dựa trên loại lưu chất và nhiệt độ làm việc để tránh lão hóa hoặc biến dạng.

Tay kẹp

Tay kẹp là bộ phận dùng để đóng mở van bằng thao tác thủ công. Tay gạt thường được thiết kế với các vị trí khóa tương ứng với góc mở của đĩa van.

Cơ cấu này giúp người vận hành dễ dàng nhận biết trạng thái đóng mở và giữ van tại vị trí mong muốn.

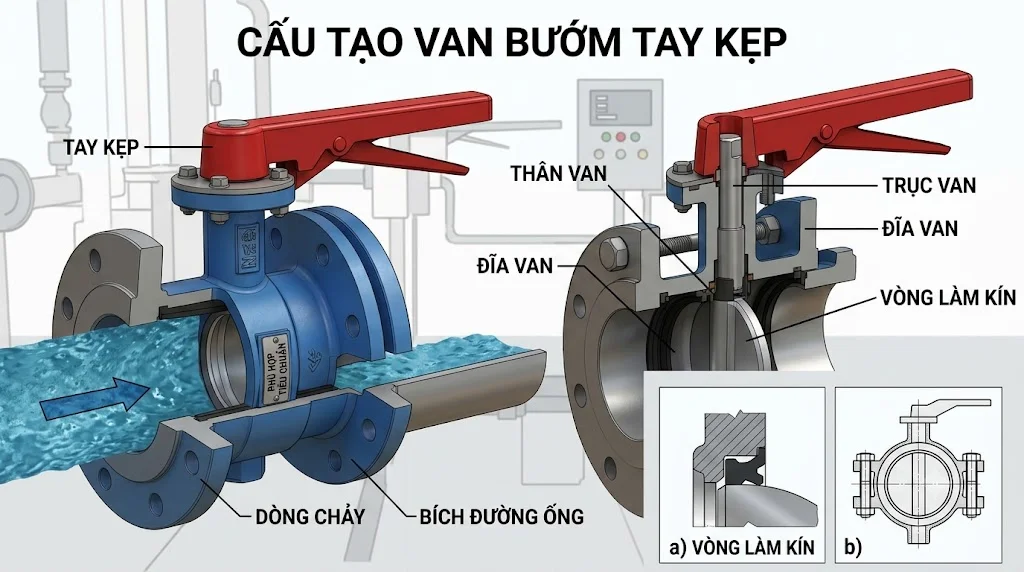

Nguyên lý hoạt động của van bướm tay  kẹp

Khi mở van

Khi xoay tay gạt, trục truyền chuyển động đến đĩa van làm đĩa xoay quanh trục. Khi đĩa van nằm gần song song với hướng dòng chảy, lưu chất có thể đi qua với tiết diện lớn.

Van bướm thường chỉ cần xoay khoảng 90 độ để chuyển từ trạng thái đóng sang mở hoàn toàn.

Khi đóng van

Khi xoay tay gạt về vị trí đóng, đĩa van xoay vuông góc với dòng chảy và che kín tiết diện bên trong van. Gioăng bao quanh đĩa giúp tạo độ kín và hạn chế lưu chất tiếp tục đi qua.

Nhờ cơ cấu đơn giản, người vận hành có thể đóng ngắt dòng chảy nhanh chóng khi cần thiết.

Điều chỉnh lưu lượng

Van bướm có thể được đặt ở các góc mở khác nhau để thay đổi tiết diện dòng chảy. Tuy nhiên, Van bướm tay  kẹp chủ yếu được thiết kế cho chức năng đóng mở và không nên sử dụng như van điều tiết chính xác trong thời gian dài.

Nếu hệ thống yêu cầu kiểm soát lưu lượng chính xác, nên lựa chọn van điều khiển hoặc loại van chuyên dụng phù hợp hơn.

Ưu điểm của van bướm tay kẹp

Thiết kế nhỏ gọn

Van bướm wafer có thân mỏng hơn nhiều loại van công nghiệp khác. Điều này giúp tiết kiệm không gian trong hệ thống đường ống, đặc biệt tại những vị trí có không gian lắp đặt hạn chế.

Trọng lượng nhẹ cũng giúp quá trình vận chuyển và thi công trở nên thuận tiện hơn.

Đóng mở nhanh

Tay gạt cho phép người vận hành đóng hoặc mở van chỉ bằng một thao tác xoay khoảng 90 độ. Điều này nhanh hơn so với các loại van cổng sử dụng tay quay nhiều vòng.

Đây là ưu điểm quan trọng trong những hệ thống cần cô lập đường ống nhanh chóng.

Chi phí hợp lý

Cấu tạo đơn giản và lượng vật liệu sử dụng ít giúp Van bướm tay  kẹp có giá thành tương đối cạnh tranh. Đặc biệt với các đường ống có kích thước lớn, van bướm thường có lợi thế về chi phí so với một số loại van khác.

Chi phí lắp đặt và bảo trì cũng tương đối thấp.

Dễ lắp đặt và bảo trì

Kiểu wafer cho phép van được lắp giữa hai mặt bích mà không cần sử dụng thân van có mặt bích riêng. Thiết kế này giúp giảm trọng lượng và thuận tiện khi tháo lắp.

Các bộ phận như tay gạt, gioăng hoặc đĩa van cũng có thể được kiểm tra và thay thế tùy theo cấu tạo của từng model.

Các loại Van bướm tay  kẹp phổ biến

Van bướm tay  kẹp thân gang

Van bướm thân gang là lựa chọn phổ biến cho hệ thống nước sạch, xử lý nước, HVAC và nhiều công trình dân dụng. Sản phẩm có ưu điểm về giá thành và khả năng chịu áp phù hợp với nhiều hệ thống.

Đây thường là lựa chọn kinh tế cho các đường ống nước có kích thước trung bình và lớn.

Van bướm tay  kẹp inox

Van bướm inox có khả năng chống ăn mòn tốt hơn so với van gang. Sản phẩm thường được sử dụng trong môi trường hóa chất, thực phẩm, nước biển hoặc những hệ thống yêu cầu độ sạch cao.

Inox 304 và inox 316 là hai loại vật liệu thường gặp, trong đó inox 316 phù hợp hơn với môi trường có tính ăn mòn cao.

Van bướm tay  kẹp PCCC

Một số dòng van bướm wafer tay gạt được thiết kế dành riêng cho hệ thống PCCC. Khi sử dụng trong PCCC, cần lựa chọn đúng model có chứng nhận và thông số kỹ thuật phù hợp với yêu cầu của dự án.

Không nên mặc định mọi Van bướm tay  kẹp đều có thể sử dụng cho hệ thống chữa cháy.

Ứng dụng của van bướm tay  kẹp

Hệ thống cấp nước

Van bướm tay  kẹp được sử dụng rộng rãi trên đường ống cấp nước của nhà máy, tòa nhà, khu dân cư và các công trình hạ tầng. Van giúp đóng ngắt từng nhánh đường ống khi cần bảo trì hoặc sửa chữa.

Với thiết kế wafer, van đặc biệt phù hợp với các tuyến ống có đường kính từ trung bình đến lớn.

Hệ thống HVAC

Trong hệ thống điều hòa trung tâm, van được sử dụng để đóng ngắt dòng nước lạnh, nước nóng hoặc nước giải nhiệt. Thiết kế nhỏ gọn giúp van dễ bố trí tại các phòng máy và khu vực kỹ thuật.

Tay gạt phù hợp với những vị trí cần thao tác thủ công và không yêu cầu điều khiển từ xa.

Hệ thống PCCC

Van bướm được sử dụng để cô lập các tuyến ống trong hệ thống chữa cháy. Tùy theo yêu cầu thiết kế, hệ thống có thể sử dụng van bướm tay gạt hoặc van bướm có bộ giám sát trạng thái.

Đối với PCCC, cần kiểm tra tiêu chuẩn và chứng nhận của đúng sản phẩm trước khi đưa vào công trình.

Hệ thống xử lý nước

Van bướm tay  kẹp được sử dụng trong các nhà máy xử lý nước sạch và nước thải để đóng ngắt dòng nước giữa các bể và tuyến ống. Khả năng vận hành đơn giản giúp nhân viên kỹ thuật dễ dàng kiểm soát hệ thống.

Đối với nước thải có tính ăn mòn hoặc chứa hóa chất, cần lựa chọn vật liệu thân van và gioăng phù hợp.

Cách lựa chọn van bướm tay  kẹp

Xác định kích thước DN

Van bướm tay  kẹp thường có các kích thước từ DN50, DN65, DN80, DN100, DN125, DN150 trở lên. Cần lựa chọn kích thước phù hợp với đường kính danh nghĩa của đường ống và yêu cầu lưu lượng.

Không nên chỉ căn cứ vào đường kính ngoài của ống mà cần kiểm tra chính xác tiêu chuẩn đường ống và mặt bích.

Kiểm tra cấp áp suất

Các loại van bướm có thể có cấp áp suất PN10, PN16 hoặc các mức khác tùy theo model. Cấp áp suất phải đáp ứng áp suất làm việc và các điều kiện bất thường có thể xảy ra trong hệ thống.

Đối với hệ thống công nghiệp, nên kiểm tra cả biểu đồ áp suất – nhiệt độ do nhà sản xuất cung cấp.

Lựa chọn vật liệu gioăng

EPDM thường được sử dụng cho nước và một số ứng dụng nước nóng trong giới hạn nhiệt độ phù hợp. NBR phù hợp với một số môi trường dầu, trong khi PTFE có khả năng chống hóa chất tốt hơn.

Cần lựa chọn gioăng dựa trên cả lưu chất và nhiệt độ, thay vì chỉ dựa vào vật liệu thân van.

Kiểm tra kiểu mặt bích

Van wafer được thiết kế để lắp giữa hai mặt bích, vì vậy cần kiểm tra tiêu chuẩn và kích thước mặt bích của hệ thống. Một số van có khả năng tương thích với nhiều tiêu chuẩn mặt bích, nhưng không nên mặc định tất cả các model đều giống nhau.

Kiểm tra trước giúp tránh tình trạng van không thể lắp đặt hoặc phải sử dụng thêm phụ kiện chuyển đổi.

FAQ về van bướm tay kẹp

Van bướm tay kẹp là gì?

Van bướm tay  kẹp là loại van bướm vận hành bằng tay gạt và thường sử dụng kiểu kết nối wafer, tức thân van được kẹp giữa hai mặt bích. Thiết bị sử dụng đĩa van xoay 90 độ để đóng hoặc mở dòng lưu chất.

Van được sử dụng phổ biến trong hệ thống cấp nước, HVAC, PCCC và xử lý nước.

Van bướm tay kẹp khác gì van bướm tay quay?

Van bướm tay  kẹp sử dụng tay gạt để đóng mở nhanh, thường phù hợp với các van kích thước nhỏ và trung bình. Van bướm tay quay sử dụng hộp số và vô lăng, phù hợp hơn với van có kích thước lớn hoặc vị trí yêu cầu thao tác với lực nhỏ hơn.

Việc lựa chọn tay gạt hay tay quay phụ thuộc vào kích thước van và điều kiện vận hành thực tế.

Van bướm wafer có phải Van bướm tay  kẹp không?

Không hoàn toàn. "Wafer" mô tả kiểu kết nối của thân van, còn "tay kẹp" mô tả cơ cấu vận hành bằng tay gạt. Một van có thể vừa là kiểu wafer vừa sử dụng tay gạt, nhưng cũng có van wafer được điều khiển bằng hộp số, điện hoặc khí nén.

Khi đặt hàng cần ghi rõ cả kiểu kết nối và phương thức vận hành để tránh nhầm sản phẩm.

Van bướm tay kẹp có dùng cho nước nóng không?

Có, nhưng cần lựa chọn model có vật liệu gioăng và thân van phù hợp với nhiệt độ nước nóng. Không phải mọi Van bướm tay  kẹp đều có cùng giới hạn nhiệt độ, đặc biệt khi sử dụng gioăng EPDM hoặc các vật liệu đàn hồi khác.

Người dùng nên kiểm tra thông số nhiệt độ tối đa của nhà sản xuất trước khi lắp đặt.

Van bướm tay kẹp có dùng cho PCCC không?

Có những dòng Van bướm tay  kẹp được thiết kế cho hệ thống PCCC, nhưng phải kiểm tra chứng nhận và tiêu chuẩn của đúng model. Với hệ thống chữa cháy, sản phẩm cần đáp ứng yêu cầu kỹ thuật của thiết kế và quy định áp dụng cho công trình.

Không nên sử dụng một van bướm thông thường cho PCCC chỉ vì nó có cùng kích thước hoặc cấp áp suất.

Mua Van bướm tay  kẹp ở đâu uy tín?

Nên lựa chọn nhà cung cấp chuyên về van công nghiệp có đầy đủ catalogue, datasheet, CO, CQ và chính sách bảo hành rõ ràng. Khi yêu cầu báo giá, nên cung cấp các thông tin gồm DN, PN, vật liệu thân van, vật liệu gioăng, kiểu kết nối và môi trường sử dụng.

Đối với dự án PCCC hoặc công nghiệp, nên yêu cầu nhà cung cấp xác nhận model và tiêu chuẩn trước khi đặt hàng.

Kết luận

Van bướm tay kẹp là giải pháp đóng ngắt dòng lưu chất nhỏ gọn, nhanh và tiết kiệm chi phí, đặc biệt phù hợp với các hệ thống đường ống có kích thước từ trung bình đến lớn. Thiết bị kết hợp cơ cấu tay gạt với kiểu kết nối wafer, giúp việc lắp đặt và vận hành tương đối đơn giản.

Khi lựa chọn van bướm tay kẹp, cần quan tâm đến kích thước DN, cấp áp suất PN, vật liệu thân van, vật liệu gioăng, tiêu chuẩn mặt bích và nhiệt độ làm việc. Nếu sử dụng cho PCCC hoặc môi trường đặc biệt, cần kiểm tra thêm chứng nhận và khả năng tương thích của đúng model sản phẩm van bướm tay kẹp.
