Van cổng tay quay DN100 là gì? Cấu tạo, thông số và ứng dụng

Van cổng tay quay DN100 là loại van cổng được thiết kế với kích thước danh nghĩa DN100, tương đương 4 inch, sử dụng tay quay để điều khiển cửa van đóng hoặc mở dòng lưu chất. Đây là loại van được sử dụng phổ biến trong hệ thống cấp nước, xử lý nước, phòng cháy chữa cháy (PCCC), HVAC và nhiều hệ thống đường ống công nghiệp.

Khác với van bi hoặc van bướm sử dụng cơ cấu xoay nhanh 90°, Van cổng tay quay DN 100 sử dụng chuyển động quay của tay vô lăng để nâng hoặc hạ cửa van theo phương thẳng đứng. Khi mở hoàn toàn, cửa van được nâng lên khỏi đường đi của dòng lưu chất, giúp dòng chảy đi qua với mức tổn thất áp suất tương đối thấp.

Với kích thước DN100, van phù hợp với các tuyến ống có lưu lượng tương đối lớn. Thiết kế tay quay giúp người vận hành có thể đóng mở van thủ công mà không cần sử dụng nguồn điện hoặc khí nén.

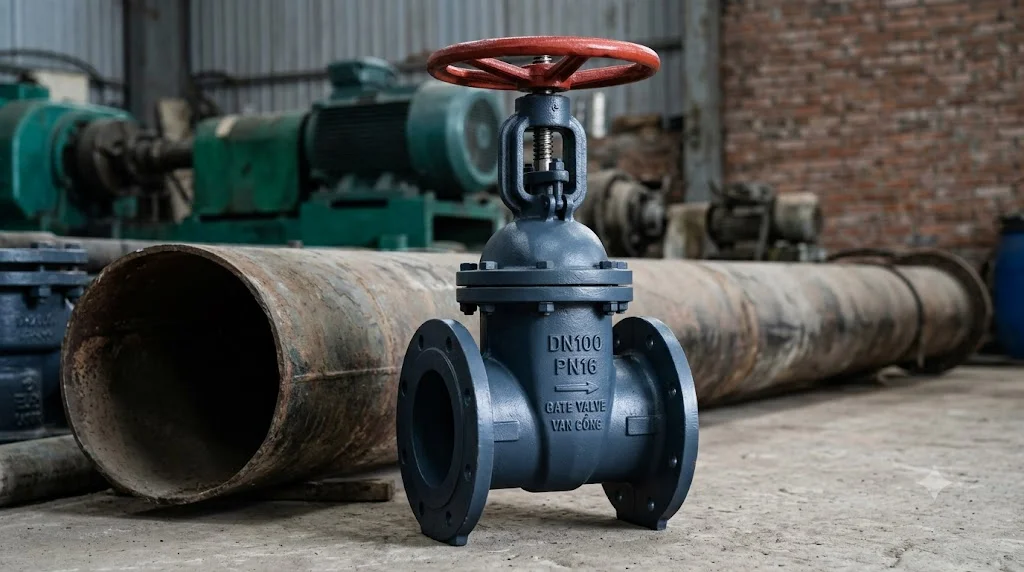

Van cổng tay quay DN 100 là gì?

Van cổng tay quay DN 100 là thiết bị đóng mở dòng lưu chất bằng cơ cấu cửa van và tay quay. Khi người vận hành xoay tay quay, chuyển động quay được truyền qua trục van để nâng hoặc hạ cửa van.

DN100 là kích thước danh nghĩa của van, tương đương khoảng 4 inch. Tuy nhiên, kích thước thực tế của thân van, đường kính ngoài mặt bích và khoảng cách lỗ bu lông sẽ phụ thuộc vào tiêu chuẩn sản xuất như JIS, DIN, BS hoặc ANSI.

Van cổng thường được thiết kế để đóng hoàn toàn hoặc mở hoàn toàn đường ống. Không nên sử dụng van cổng để điều tiết lưu lượng liên tục vì cửa van có thể bị rung, mài mòn và giảm tuổi thọ khi làm việc ở trạng thái mở một phần trong thời gian dài.

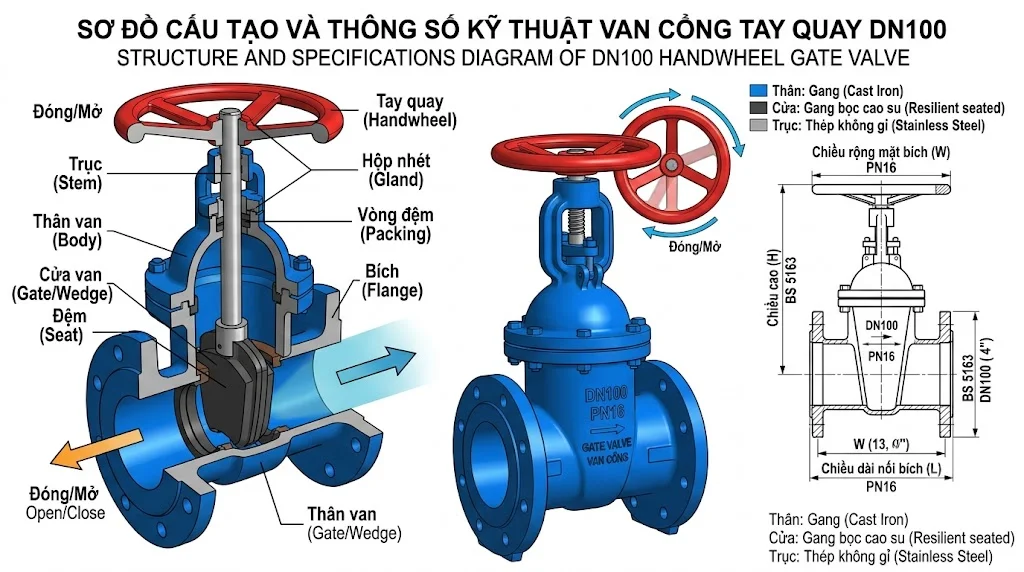

Cấu tạo của Van cổng tay quay DN 100

Thân van

Thân van là bộ phận chính chịu áp lực và kết nối trực tiếp với đường ống. Với Van cổng tay quay DN 100, thân van thường được chế tạo từ gang, gang cầu, thép carbon hoặc inox tùy theo môi trường sử dụng.

Trong hệ thống cấp nước và PCCC, van gang hoặc gang cầu phủ Epoxy được sử dụng phổ biến vì có độ bền tốt và chi phí hợp lý. Đối với môi trường có tính ăn mòn hoặc nhiệt độ cao, có thể sử dụng các dòng van bằng inox hoặc thép phù hợp.

Cửa van

Cửa van là bộ phận trực tiếp chặn dòng lưu chất. Khi van đóng, cửa van hạ xuống và tiếp xúc với hai bề mặt làm kín bên trong thân van.

Tùy thiết kế, cửa van có thể là dạng nêm hoặc dạng song song. Với các hệ thống cấp nước và PCCC, van cổng dạng nêm là cấu hình khá phổ biến nhờ khả năng tạo độ kín tốt khi đóng.

Trục van

Trục van kết nối cửa van với cơ cấu tay quay. Khi người vận hành xoay tay quay, trục chuyển đổi chuyển động quay thành chuyển động nâng hoặc hạ cửa van.

Trục thường được chế tạo từ inox hoặc thép hợp kim nhằm bảo đảm độ bền cơ học, khả năng chống ăn mòn và chịu được mô-men xoắn trong quá trình vận hành.

Tay quay

Tay quay là bộ phận điều khiển trực tiếp của Van cổng tay quay DN 100. Người vận hành chỉ cần xoay tay quay theo chiều mở hoặc đóng để điều khiển vị trí cửa van.

Tay quay thường được chế tạo từ gang hoặc thép và có đường kính tương đối lớn nhằm tạo mô-men đủ để vận hành van DN100 một cách thuận tiện.

Bộ phận làm kín

Hệ thống làm kín bao gồm gioăng giữa thân và nắp van, vòng Seat và Packing quanh trục. Các bộ phận này có nhiệm vụ hạn chế rò rỉ lưu chất ra ngoài và bảo đảm van có thể đóng kín.

Vật liệu làm kín có thể là EPDM, NBR, PTFE hoặc Graphite tùy theo môi trường và nhiệt độ làm việc.

Nguyên lý hoạt động của Van cổng tay quay DN 100

Van cổng tay quay DN 100 hoạt động dựa trên chuyển động nâng hạ của cửa van.

Khi người vận hành xoay tay quay theo chiều mở, trục van sẽ nâng cửa van lên khỏi vị trí làm kín. Khi cửa van được nâng hoàn toàn, dòng lưu chất có thể đi qua gần như toàn bộ tiết diện đường ống, giúp hạn chế tổn thất áp suất.

Khi xoay tay quay theo chiều ngược lại, trục van sẽ đưa cửa van xuống. Khi cửa van tiếp xúc với Seat ở hai bên, đường dẫn lưu chất bị chặn và van chuyển sang trạng thái đóng.

Quá trình đóng mở cần thực hiện từ từ và đúng hướng dẫn của nhà sản xuất. Không nên dùng lực quá lớn hoặc sử dụng dụng cụ kéo dài tay quay để cưỡng bức van khi van bị kẹt.

Thông số kỹ thuật của Van cổng tay quay DN 100

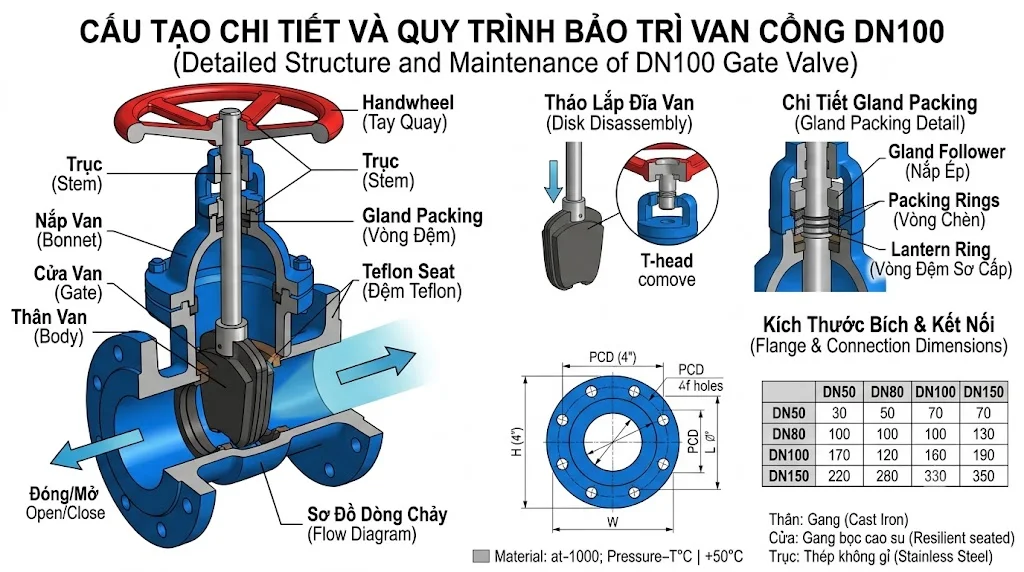

Van cổng tay quay DN 100 có những loại nào?

Van cổng tay quay DN 100 ty nổi

Van ty nổi có trục van di chuyển lên xuống cùng với cửa van khi người vận hành xoay tay quay. Ưu điểm của thiết kế này là người vận hành có thể quan sát trực tiếp vị trí của trục để nhận biết trạng thái đóng mở.

Tuy nhiên, loại van này cần khoảng không gian phía trên lớn hơn để trục có thể di chuyển. Vì vậy, cần kiểm tra chiều cao lắp đặt trước khi sử dụng trong phòng kỹ thuật hoặc các khu vực có không gian hạn chế.

Van cổng tay quay DN 100 ty chìm

Ở loại ty chìm, trục van chủ yếu xoay mà không di chuyển lên xuống bên ngoài thân van. Thiết kế này giúp tiết kiệm không gian lắp đặt và thường được sử dụng tại các hố van hoặc những vị trí hạn chế chiều cao.

Do không thể quan sát trực tiếp độ cao của trục, người vận hành cần dựa vào chỉ báo hoặc số vòng quay để xác định trạng thái của van.

Van cổng tay quay DN 100 mặt bích

Đây là cấu hình phổ biến trong hệ thống đường ống DN100. Van được kết nối với đường ống thông qua hai mặt bích, bu lông, đai ốc và gioăng làm kín.

Kết nối mặt bích tạo độ chắc chắn cao và thuận tiện cho việc tháo van khi cần bảo trì hoặc thay thế.

Ưu điểm của Van cổng tay quay DN 100

Một trong những ưu điểm nổi bật của Van cổng tay quay DN 100 là khả năng đóng mở đường ống có lưu lượng lớn với tổn thất áp suất thấp khi van được mở hoàn toàn. Cửa van được nâng lên khỏi dòng chảy nên không tạo ra vật cản lớn trên đường ống.

Van cũng có cấu tạo tương đối đơn giản và không yêu cầu nguồn điện hoặc khí nén. Người vận hành có thể chủ động đóng hoặc mở van bằng tay quay ngay cả trong trường hợp hệ thống mất điện.

Ngoài ra, van cổng DN100 có nhiều lựa chọn về vật liệu, tiêu chuẩn và cấp áp lực, giúp sản phẩm phù hợp với nhiều hệ thống từ cấp nước dân dụng đến đường ống công nghiệp và PCCC.

Ứng dụng của Van cổng tay quay DN 100

Van cổng tay quay DN 100 được sử dụng phổ biến trong hệ thống cấp nước và xử lý nước. Van có thể được lắp trên các tuyến ống chính để cô lập từng khu vực khi sửa chữa, bảo trì hoặc xử lý sự cố.

Trong hệ thống PCCC, van cổng DN100 thường được sử dụng trên các tuyến ống cấp nước chữa cháy, đường hút và đường đẩy của hệ thống bơm hoặc các khu vực cần cô lập đường ống. Với các hệ thống PCCC, cần lựa chọn sản phẩm đáp ứng đúng tiêu chuẩn và yêu cầu chứng nhận của dự án.

Ngoài ra, van còn được sử dụng trong hệ thống HVAC, nhà máy sản xuất, trạm bơm, hệ thống xử lý nước và các đường ống công nghiệp khác.

Cách lựa chọn Van cổng tay quay DN 100

Khi lựa chọn Van cổng tay quay DN 100, trước tiên cần xác định chính xác tiêu chuẩn của đường ống và mặt bích. DN100 không đồng nghĩa với việc mọi loại van đều có thể lắp trực tiếp với nhau, bởi tiêu chuẩn JIS, DIN và ANSI có thể khác nhau về kích thước mặt bích và vị trí lỗ bu lông.

Tiếp theo cần xác định áp suất và nhiệt độ làm việc. Đối với hệ thống nước thông thường, PN10 hoặc PN16 có thể đáp ứng nhiều ứng dụng, trong khi các hệ thống có áp suất cao hơn cần sử dụng van có cấp áp lực tương ứng.

Ngoài ra, cần lựa chọn vật liệu Seat và thân van dựa trên loại lưu chất. Với nước sạch, van gang cầu Seat EPDM là một lựa chọn phổ biến, còn môi trường nhiệt độ cao hoặc hóa chất cần xem xét vật liệu chuyên dụng hơn.

FAQ – Câu hỏi thường gặp về Van cổng tay quay DN100

Van cổng tay quay DN100 tương đương bao nhiêu inch?

Van cổng tay quay DN 100 có kích thước danh nghĩa tương đương 4 inch. Tuy nhiên, DN100 là kích thước danh nghĩa chứ không phải đường kính ngoài thực tế của toàn bộ van, vì vậy khi lắp đặt cần kiểm tra thêm tiêu chuẩn và kích thước mặt bích.

Van cổng tay quay DN100 có điều tiết lưu lượng được không?

Về nguyên tắc, van cổng được thiết kế chủ yếu để đóng hoặc mở hoàn toàn dòng lưu chất. Không nên sử dụng van ở trạng thái mở một phần trong thời gian dài để điều tiết lưu lượng vì dòng chảy có thể gây rung, mài mòn cửa van và ảnh hưởng đến khả năng làm kín.

Van cổng tay quay DN100 có dùng cho PCCC được không?

Có thể sử dụng nếu sản phẩm đáp ứng các yêu cầu kỹ thuật và chứng nhận áp dụng cho hệ thống PCCC của công trình. Khi mua van cho PCCC, cần kiểm tra rõ tiêu chuẩn, cấp áp lực và chứng nhận của đúng model thay vì chỉ dựa vào kích thước DN100.

Van cổng tay quay DN100 nên chọn ty nổi hay ty chìm?

Van ty nổi dễ quan sát trạng thái đóng mở nhưng cần nhiều không gian phía trên van. Van ty chìm có ưu điểm tiết kiệm không gian và phù hợp với hố van hoặc vị trí lắp đặt hạn chế chiều cao, nhưng việc quan sát trạng thái van không trực quan bằng ty nổi.

Van cổng tay quay DN100 có cần bảo trì không?

Có. Nên kiểm tra định kỳ tay quay, trục van, Packing, gioăng và khả năng đóng kín của cửa van để phát hiện sớm các dấu hiệu bất thường. Đối với những van ít vận hành, việc đóng mở thử định kỳ cũng giúp hạn chế tình trạng kẹt trục hoặc tích tụ cặn bẩn.

Kết luận

Van cổng tay quay DN100 là giải pháp đóng mở đường ống kích thước DN100 (4 inch) phổ biến trong hệ thống cấp nước, PCCC, xử lý nước, HVAC và công nghiệp. Với cơ cấu tay quay đơn giản, khả năng chịu áp lực tốt và tổn thất áp suất thấp khi mở hoàn toàn, van phù hợp với các hệ thống cần cô lập đường ống thay vì điều tiết lưu lượng liên tục. Khi lựa chọn Van cổng tay quay DN 100, cần đặc biệt chú ý đến tiêu chuẩn mặt bích, cấp áp lực, vật liệu thân van, vật liệu Seat và điều kiện lưu chất để bảo đảm thiết bị vận hành an toàn, ổn định và bền lâu Van cổng tay quay DN100.
