Van điện từ thường mở là loại van điện từ được thiết kế ở trạng thái mở khi không cấp điện. Khi cuộn coil được cấp điện, lực điện từ sẽ tác động lên cơ cấu đóng van và ngăn dòng lưu chất đi qua. Loại van này thường được sử dụng trong các hệ thống cần duy trì dòng chảy liên tục khi mất điện hoặc chỉ đóng dòng lưu chất khi có tín hiệu điều khiển.

So với van điện từ thường đóng, van thường mở có nguyên lý hoạt động ngược lại. Việc lựa chọn NO hay NC cần dựa trên yêu cầu an toàn của hệ thống, đặc biệt là trạng thái mà người thiết kế muốn duy trì khi xảy ra mất điện.

Van điện từ thường  mở là gì?

Khái niệm Van điện từ thường  mở

Van điện từ thường  mở, tiếng Anh là Normally Open Solenoid Valve, thường được ký hiệu là NO. Ở trạng thái không cấp điện cho coil, van luôn ở trạng thái mở và cho phép lưu chất đi qua đường ống.

Khi cấp điện cho coil, lực điện từ sẽ làm thay đổi vị trí của lõi van và đưa van về trạng thái đóng. Khi ngắt điện, van sẽ trở lại trạng thái mở ban đầu.

Van thường mở NO khác gì van thường đóng NC?

Van thường mở NO cho phép lưu chất đi qua khi không có điện, trong khi van thường đóng NC sẽ ngăn dòng lưu chất khi không có điện. Khi cấp điện, trạng thái của hai loại van sẽ thay đổi theo hướng ngược nhau.

Có thể hiểu đơn giản rằng NO = mất điện thì mở, còn NC = mất điện thì đóng. Việc lựa chọn loại nào phụ thuộc vào yêu cầu vận hành và mức độ an toàn của từng hệ thống.

Cấu tạo của Van điện từ thường  mở

Thân van

Thân van là bộ phận chứa các cơ cấu bên trong và tiếp xúc trực tiếp với lưu chất. Thân van thường được chế tạo từ đồng, inox, gang hoặc nhựa tùy thuộc vào môi trường sử dụng.

Đối với nước sạch và nước nóng, van đồng hoặc inox thường được sử dụng phổ biến, trong khi môi trường hóa chất có thể yêu cầu vật liệu chống ăn mòn chuyên dụng.

Cuộn coil điện từ

Coil là bộ phận tạo ra từ trường khi được cấp điện. Từ trường này tác động lên lõi van để thay đổi trạng thái đóng mở của van.

Coil có thể sử dụng nhiều mức điện áp như 12VDC, 24VDC, 24VAC hoặc 220VAC tùy theo thiết kế của từng sản phẩm.

Lõi van

Lõi van là bộ phận di chuyển dưới tác động của lực điện từ và cơ cấu lò xo. Đối với van thường mở, cơ cấu bên trong được thiết kế để duy trì vị trí mở khi coil không được cấp điện.

Khi coil có điện, lõi van sẽ di chuyển để đóng đường lưu chất.

Gioăng làm kín

Gioăng giúp tạo độ kín giữa lõi van và thân van khi van đóng. Tùy theo môi trường, gioăng có thể sử dụng EPDM, NBR, PTFE, FKM/Viton hoặc vật liệu chuyên dụng khác.

Đối với nước nóng hoặc hóa chất, cần lựa chọn gioăng có khả năng chịu nhiệt và tương thích hóa chất phù hợp.

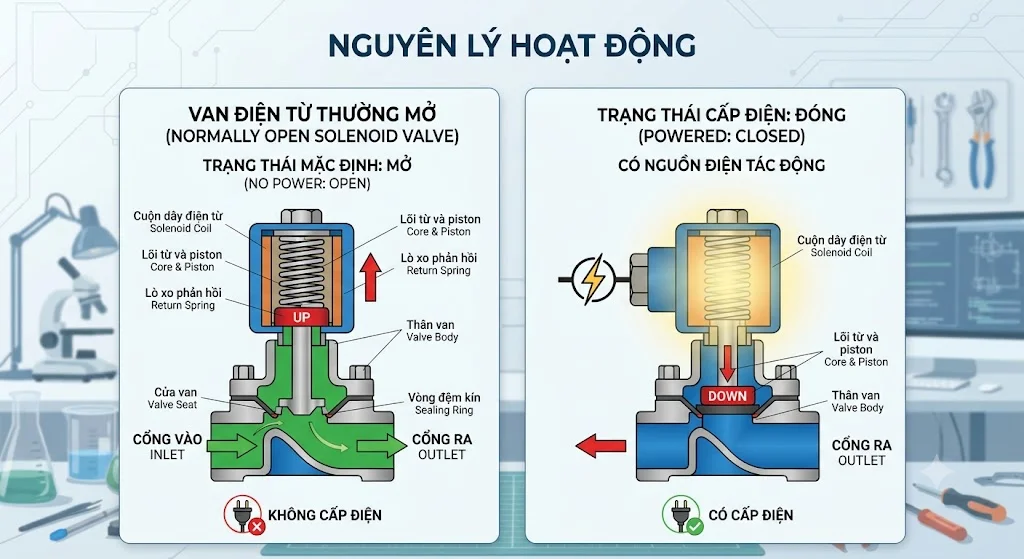

Nguyên lý hoạt động của Van điện từ thường  mở

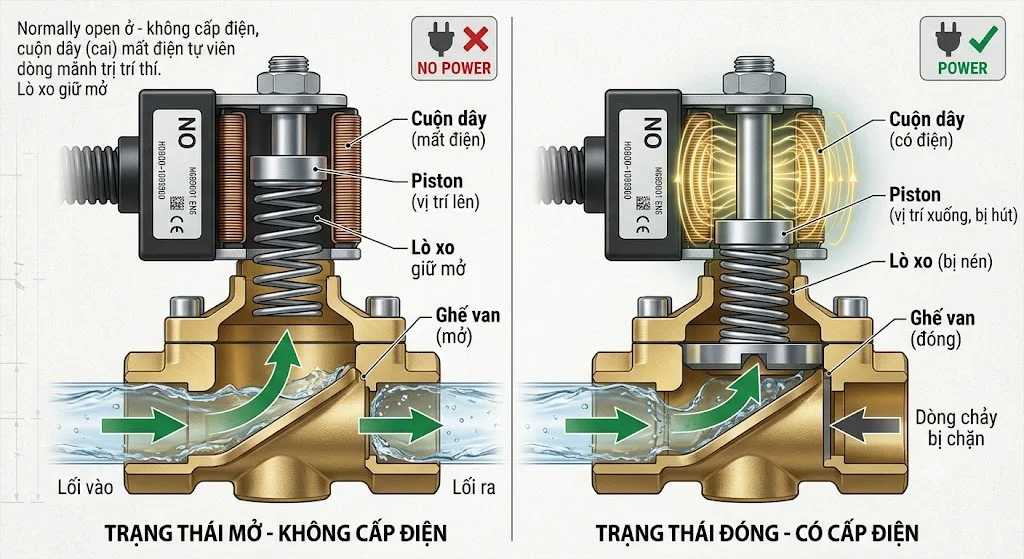

Khi không cấp điện

Khi coil không được cấp điện, lực điện từ không xuất hiện và cơ cấu lò xo giữ van ở trạng thái mở. Lưu chất có thể đi qua van một cách bình thường.

Đây chính là đặc điểm quan trọng nhất của Van điện từ thường  mở.

Khi cấp điện

Khi cấp điện cho coil, từ trường được tạo ra và tác động lên lõi van. Lõi van dịch chuyển về vị trí đóng, làm kín đường dẫn và ngăn lưu chất đi qua.

Van sẽ duy trì trạng thái đóng trong thời gian coil tiếp tục được cấp điện.

Khi mất điện trở lại

Khi ngắt nguồn điện, lực từ trường biến mất. Cơ cấu lò xo sẽ đưa lõi van trở lại vị trí ban đầu, khiến van mở trở lại.

Cơ chế này đặc biệt hữu ích đối với những hệ thống cần duy trì lưu lượng khi mất điện.

Ưu điểm của Van điện từ thường  mở

Duy trì dòng chảy khi mất điện

Đây là ưu điểm nổi bật nhất của van thường mở. Khi nguồn điện bị mất, van tự động trở về trạng thái mở và tiếp tục cho lưu chất đi qua.

Tính năng này phù hợp với những hệ thống mà việc ngắt dòng khi mất điện có thể gây ảnh hưởng đến quá trình vận hành.

Phản hồi nhanh

Van điện từ có thời gian đóng mở nhanh, giúp hệ thống phản ứng gần như ngay lập tức khi nhận tín hiệu điều khiển.

Điều này đặc biệt hữu ích trong các dây chuyền tự động hóa và hệ thống cần đóng ngắt thường xuyên.

Dễ dàng tự động hóa

Van có thể kết nối với PLC, bộ điều khiển, cảm biến hoặc timer để thực hiện đóng mở tự động. Người vận hành không cần trực tiếp tác động vào van trong quá trình sử dụng.

Nhờ đó, hệ thống có thể giảm nhân công và nâng cao hiệu quả vận hành.

Tiết kiệm chi phí

Van điện từ thường có cấu tạo tương đối đơn giản, kích thước nhỏ gọn và chi phí đầu tư thấp hơn nhiều loại van điều khiển tự động khác.

Đây là một giải pháp phù hợp cho các hệ thống cần tự động hóa chức năng đóng ngắt.

Ứng dụng của Van điện từ thường  mở

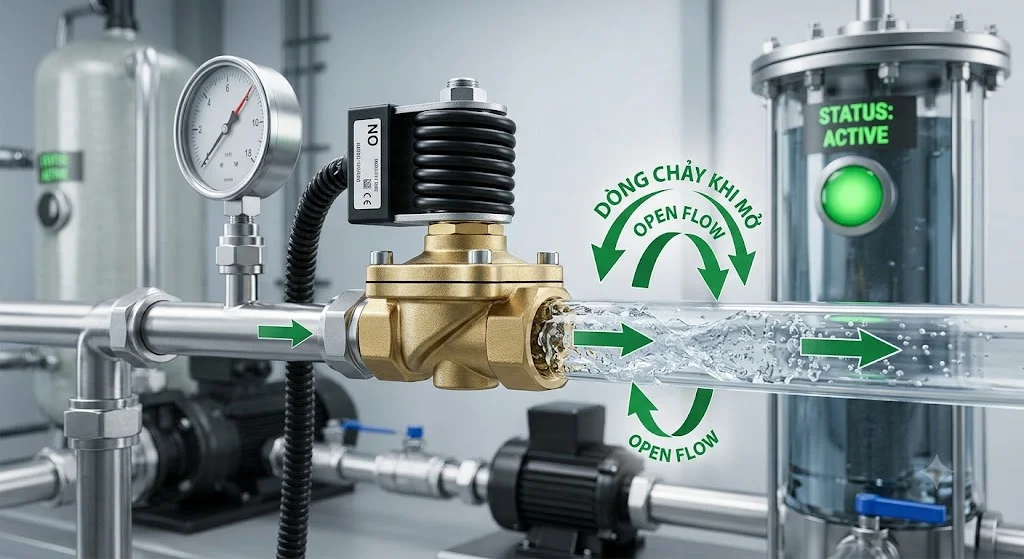

Hệ thống cấp nước

Van thường mở có thể được sử dụng trong các hệ thống cần duy trì dòng nước ngay cả khi nguồn điều khiển bị mất. Khi có tín hiệu điện, van sẽ đóng để ngăn dòng nước.

Thiết bị phù hợp với các hệ thống cấp nước tự động, đường ống kỹ thuật và một số ứng dụng xử lý nước.

Hệ thống làm mát

Trong các hệ thống làm mát thiết bị, việc duy trì dòng nước khi mất điện điều khiển có thể giúp hạn chế nguy cơ thiết bị bị quá nhiệt.

Van thường mở có thể được lựa chọn khi yêu cầu thiết kế là dòng nước phải tiếp tục lưu thông trong trạng thái mất điện.

Hệ thống khí nén

Van điện từ thường  mở cũng có thể được sử dụng để duy trì dòng khí trong một số hệ thống khí nén. Khi có tín hiệu điều khiển, van đóng lại để cô lập nguồn khí.

Tuy nhiên, cần lựa chọn đúng loại van có vật liệu, áp suất và lưu lượng phù hợp với khí nén.

Hệ thống công nghiệp tự động

Trong các dây chuyền sản xuất, van thường mở có thể được kết nối với PLC hoặc hệ thống điều khiển trung tâm. Van thực hiện nhiệm vụ đóng dòng lưu chất theo tín hiệu điều khiển mà không cần thao tác thủ công.

Trạng thái mở khi mất điện cũng có thể được sử dụng như một cơ chế an toàn trong một số quy trình.

Van điện từ thường  mở dùng cho những lưu chất nào?

Nước

Van điện từ thường  mở dùng cho nước là một trong những ứng dụng phổ biến nhất. Các dòng van đồng hoặc inox có thể được sử dụng trong hệ thống cấp nước, tưới tiêu và xử lý nước.

Cần lựa chọn đúng cấp áp suất, nhiệt độ và vật liệu gioăng để bảo đảm van hoạt động ổn định.

Khí nén

Van điện từ thường  mở có thể được sử dụng để điều khiển khí nén trong các dây chuyền tự động hóa. Đối với môi trường khí, cần đặc biệt quan tâm đến độ kín của van và phạm vi áp suất làm việc.

Van cũng cần được lựa chọn đúng theo lưu lượng khí yêu cầu của hệ thống.

Dầu và hóa chất

Một số loại van thường mở chuyên dụng có thể sử dụng với dầu hoặc hóa chất. Tuy nhiên, không nên sử dụng van nước thông thường cho các môi trường này vì vật liệu thân van và gioăng có thể không tương thích.

Cần kiểm tra bảng tương thích hóa chất của nhà sản xuất trước khi lựa chọn.

Cách lựa chọn Van điện từ thường  mở

Xác định trạng thái an toàn khi mất điện

Trước tiên cần xác định hệ thống cần mở hay đóng khi mất điện. Nếu cần duy trì dòng lưu chất khi mất điện, van thường mở NO là lựa chọn phù hợp.

Nếu mất điện cần ngắt ngay dòng lưu chất, van thường đóng NC sẽ phù hợp hơn.

Kiểm tra kích thước đường ống

Van điện từ thường  mở có nhiều kích thước như DN15, DN20, DN25, DN32, DN40, DN50 và lớn hơn. Cần lựa chọn đúng kích thước kết nối để bảo đảm lưu lượng và thuận tiện khi lắp đặt.

Không nên chỉ dựa vào cách gọi phi của đường ống mà cần đối chiếu với kích thước DN và tiêu chuẩn ren hoặc mặt bích.

Kiểm tra điện áp coil

Các mức điện áp phổ biến gồm 12VDC, 24VDC, 24VAC và 220VAC. Điện áp của coil phải phù hợp với nguồn điều khiển thực tế.

Cấp sai điện áp có thể khiến coil hoạt động không đúng hoặc bị cháy.

Kiểm tra áp suất và nhiệt độ

Van cần có phạm vi áp suất và nhiệt độ làm việc phù hợp với hệ thống. Đặc biệt với nước nóng, hơi hoặc dầu, cần kiểm tra kỹ vật liệu gioăng và giới hạn nhiệt độ của van.

Không nên lựa chọn van chỉ dựa trên kích thước và điện áp mà bỏ qua các thông số này.

FAQ về Van điện từ thường mở

Van điện từ thường mở là gì?

Van điện từ thường  mở là loại van có trạng thái mở khi không cấp điện. Khi cấp điện cho coil, van sẽ đóng lại và ngăn dòng lưu chất đi qua.

Loại van này thường được sử dụng khi hệ thống cần duy trì dòng lưu chất trong trường hợp mất điện.

Van điện từ thường mở NO có phải van thường đóng NC không?

Không. Đây là hai loại van có trạng thái hoạt động ngược nhau khi không cấp điện. Van NO mở khi mất điện, còn van NC đóng khi mất điện.

Việc lựa chọn NO hay NC cần dựa trên yêu cầu vận hành và trạng thái an toàn mong muốn của hệ thống.

Khi mất điện Van điện từ thường mở có đóng lại không?

Không. Đối với van thường mở đúng nghĩa, khi mất điện, coil không còn lực từ và van sẽ trở về trạng thái mở.

Đây là đặc điểm giúp van phù hợp với các hệ thống cần duy trì dòng nước hoặc khí trong tình huống mất nguồn điều khiển.

Van điện từ thường mở có dùng cho nước nóng được không?

Có, nếu model van được thiết kế cho nước nóng và có giới hạn nhiệt độ phù hợp. Cần đặc biệt kiểm tra vật liệu gioăng, thân van và nhiệt độ tối đa mà nhà sản xuất công bố.

Không nên sử dụng van điện từ dành cho nước lạnh trong hệ thống có nhiệt độ cao.

Van điện từ thường mở có dùng cho hơi nóng không?

Có những dòng van chuyên dụng có thể sử dụng cho hơi, nhưng không phải mọi van điện từ đều phù hợp với môi trường này. Van dùng cho hơi cần được thiết kế riêng về vật liệu, gioăng, áp suất và nhiệt độ.

Do đó, khi sử dụng cho hơi nóng cần lựa chọn đúng model được nhà sản xuất công bố cho ứng dụng Steam.

Mua Van điện từ thường mở ở đâu uy tín?

Nên lựa chọn nhà cung cấp chuyên về van công nghiệp có đầy đủ thông số kỹ thuật, CO, CQ và chính sách bảo hành rõ ràng. Khi đặt hàng nên cung cấp các thông tin như kích thước van, loại lưu chất, áp suất, nhiệt độ và điện áp coil.

Việc xác định đúng trạng thái NO ngay từ đầu cũng rất quan trọng để tránh mua nhầm sang van NC.

Kết luận

Van điện từ thường mở là giải pháp phù hợp cho các hệ thống yêu cầu dòng lưu chất được duy trì khi không có điện. Với khả năng đóng mở nhanh, dễ tự động hóa và cấu tạo tương đối đơn giản, van được sử dụng trong nhiều hệ thống nước, khí nén, làm mát và dây chuyền công nghiệp.

Khi lựa chọn, cần đặc biệt chú ý đến trạng thái NO, kích thước DN, điện áp coil, áp suất, nhiệt độ, vật liệu thân van và vật liệu gioăng. Quan trọng nhất, cần xác định rõ yêu cầu an toàn của hệ thống khi mất điện để lựa chọn van thường mở hay thường đóng một cách chính xác Van điện từ thường mở.
