Van báo động DN125 là gì? Cấu tạo, nguyên lý và ứng dụng PCCC

Van báo động DN125 là thiết bị chuyên dụng được lắp đặt trong hệ thống phòng cháy chữa cháy tự động, đặc biệt là hệ thống Sprinkler sử dụng đường ống kích thước DN125. Thiết bị có nhiệm vụ kiểm soát dòng nước đi vào hệ thống chữa cháy, đồng thời tạo tín hiệu cảnh báo khi có dòng nước chảy qua van với lưu lượng đủ lớn do đầu phun Sprinkler kích hoạt.

Với kích thước DN125 tương đương 5 inch, van báo động thường được sử dụng cho các hệ thống PCCC có lưu lượng tương đối lớn như nhà xưởng, kho hàng, trung tâm thương mại, tòa nhà cao tầng và các công trình công nghiệp. Van thường được kết hợp với hệ thống chuông nước, công tắc áp suất hoặc các thiết bị giám sát để truyền tín hiệu về tủ báo cháy.

Khác với van cổng hoặc van bướm chỉ thực hiện chức năng đóng mở đường ống, Van báo động DN 125 vừa kiểm soát dòng nước vừa đóng vai trò là thiết bị phát hiện dòng chảy bất thường trong hệ thống chữa cháy. Vì vậy, đây là một thành phần quan trọng giúp hệ thống Sprinkler tự động phát hiện và cảnh báo khi xảy ra cháy.

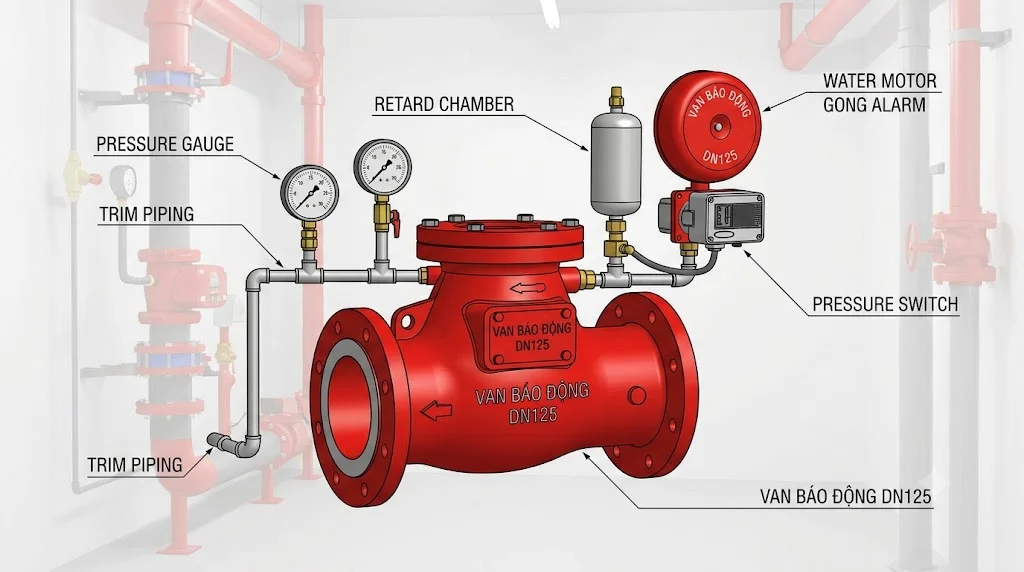

Van báo động DN 125 là gì?

Van báo động DN 125 hay còn gọi là Alarm Check Valve DN125, là loại van một chiều chuyên dụng được sử dụng trong hệ thống Sprinkler ướt. Van cho phép nước đi theo một chiều từ nguồn cấp vào hệ thống đường ống chữa cháy nhưng hạn chế dòng nước quay ngược trở lại.

Khi hệ thống hoạt động bình thường, áp suất phía nguồn cấp và phía hệ thống Sprinkler giúp giữ van ở trạng thái đóng hoặc cân bằng theo thiết kế. Khi một hoặc nhiều đầu phun Sprinkler mở do nhiệt độ môi trường tăng cao, áp suất trong đường ống phía sau van thay đổi và tạo ra dòng nước chảy liên tục qua van.

Dòng nước này tác động đến cơ cấu báo động, truyền nước đến Water Motor Alarm hoặc kích hoạt Pressure Switch để tạo tín hiệu cảnh báo. Nhờ đó, hệ thống có thể phát hiện sự cố và cảnh báo cho người vận hành ngay khi hệ thống chữa cháy bắt đầu phun nước.

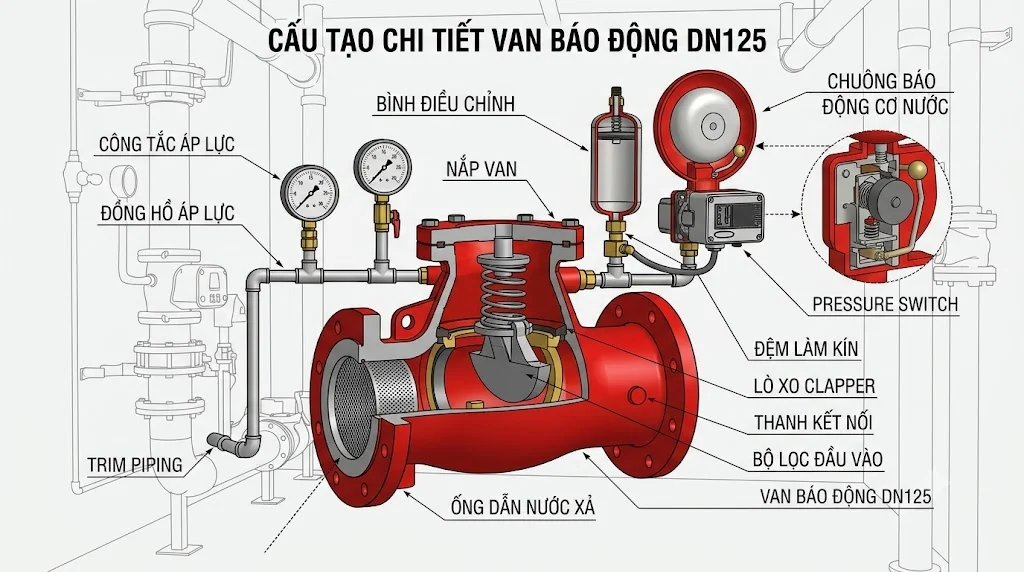

Cấu tạo của Van báo động DN 125

Thân van

Thân van là bộ phận chịu áp lực chính của Van báo động DN 125 và thường được chế tạo từ gang cầu hoặc các vật liệu có độ bền cơ học cao.

Thân van có hai đầu kết nối với đường ống PCCC, phổ biến nhất là kiểu mặt bích. Đối với DN125, cần kiểm tra chính xác tiêu chuẩn mặt bích như JIS, DIN, ANSI hoặc tiêu chuẩn được quy định trong thiết kế hệ thống.

Bề mặt thân van thường được sơn phủ hoặc xử lý chống ăn mòn để phù hợp với môi trường phòng kỹ thuật và hệ thống PCCC.

Đĩa van

Đĩa van là bộ phận trực tiếp kiểm soát dòng nước đi qua van. Khi áp suất phía nguồn cấp đủ lớn, đĩa van được giữ ở trạng thái đóng hoặc ổn định theo thiết kế.

Khi nước bắt đầu chảy vào hệ thống Sprinkler với lưu lượng đủ lớn, đĩa van sẽ mở và cho phép nước đi qua. Chuyển động này đồng thời tạo điều kiện để nước đi vào hệ thống báo động.

Seat – Vòng làm kín

Seat tạo ra bề mặt tiếp xúc giữa đĩa van và thân van khi van đóng. Bộ phận này giúp hạn chế dòng nước chảy ngược và duy trì trạng thái ổn định của hệ thống.

Chất lượng Seat có ảnh hưởng trực tiếp đến khả năng làm kín và độ tin cậy của van. Với hệ thống PCCC, việc lựa chọn đúng vật liệu và đúng model theo yêu cầu của nhà sản xuất là rất quan trọng.

Cụm báo động

Đây là bộ phận đặc trưng của Van báo động DN 125. Cụm báo động có thể bao gồm đường ống báo động, buồng trễ, chuông nước và công tắc áp suất tùy theo cấu hình của hệ thống.

Khi nước chảy qua van do Sprinkler hoạt động, một phần dòng nước sẽ được dẫn vào cụm báo động. Tại đây, nước có thể làm quay chuông nước hoặc tạo áp suất để kích hoạt công tắc, từ đó phát ra cảnh báo.

Buồng trễ

Một số dòng Van báo động DN 125 được trang bị buồng trễ nhằm hạn chế báo động giả do các dao động áp suất hoặc dòng nước tức thời.

Buồng trễ cho phép hệ thống chỉ phát tín hiệu khi dòng nước duy trì trong một khoảng thời gian nhất định. Điều này giúp giảm tình trạng chuông báo động hoặc tín hiệu điện bị kích hoạt do biến động áp suất không liên quan đến cháy.

Pressure Switch

Pressure Switch có nhiệm vụ chuyển sự thay đổi áp suất thành tín hiệu điện.

Khi hệ thống Sprinkler hoạt động và áp suất trong cụm báo động đạt đến ngưỡng cài đặt, Pressure Switch sẽ thay đổi trạng thái tiếp điểm để truyền tín hiệu về tủ báo cháy hoặc hệ thống giám sát.

Nguyên lý hoạt động của Van báo động DN 125

Trong trạng thái bình thường, đường ống Sprinkler luôn được duy trì áp suất theo thiết kế. Đĩa van giữ vị trí đóng và ngăn nước từ hệ thống phía sau chảy ngược về nguồn.

Khi xảy ra cháy, nhiệt độ tại khu vực có đầu phun Sprinkler tăng lên đến mức kích hoạt. Đầu phun mở ra và nước bắt đầu chảy vào khu vực đang xảy ra cháy.

Khi dòng nước duy trì qua Van báo động DN 125, đĩa van mở và cho phép nước từ nguồn cấp đi vào hệ thống Sprinkler. Đồng thời, một phần nước được dẫn qua đường báo động để kích hoạt chuông nước hoặc Pressure Switch.

Tín hiệu từ Pressure Switch có thể được truyền về tủ báo cháy, trung tâm giám sát hoặc hệ thống quản lý tòa nhà. Nhờ đó, người vận hành biết rằng hệ thống Sprinkler đang hoạt động và có khả năng đang xảy ra cháy tại khu vực được bảo vệ.

Thông số kỹ thuật của Van báo động DN 125

Thông số thực tế cần được kiểm tra theo đúng model và catalogue của nhà sản xuất. Đặc biệt với hệ thống PCCC, không nên lựa chọn van chỉ dựa trên kích thước DN125 mà cần kiểm tra cả tiêu chuẩn, áp suất và chứng nhận áp dụng cho công trình.

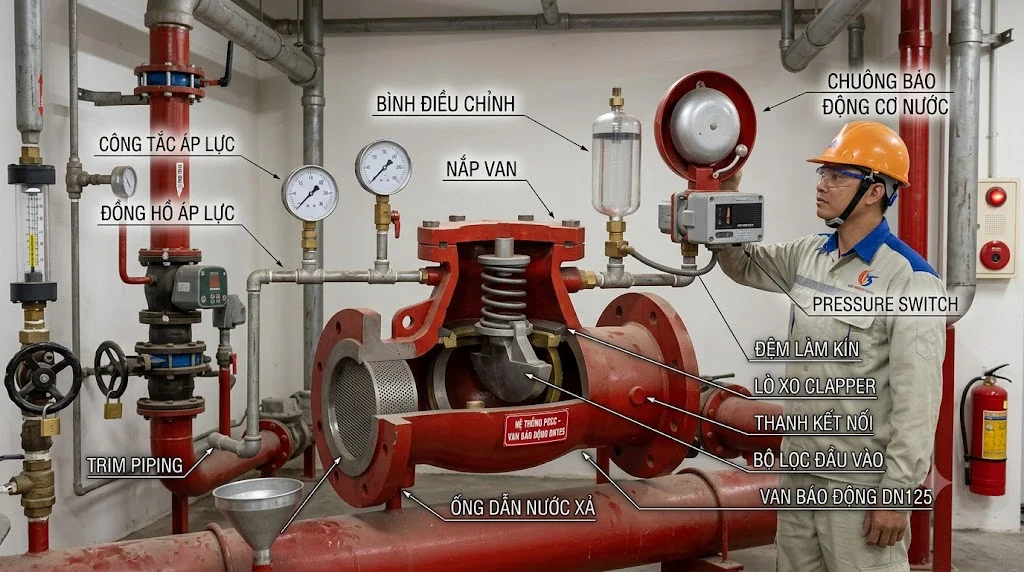

Van báo động DN 125 dùng cho hệ thống nào?

Van báo động DN 125 chủ yếu được sử dụng trong hệ thống chữa cháy tự động dạng Wet Pipe Sprinkler. Đây là hệ thống trong đó đường ống luôn chứa đầy nước và sẵn sàng cung cấp nước ngay khi đầu phun Sprinkler được kích hoạt.

Van thường được lắp tại trạm van của từng khu vực hoặc từng tầng, kết hợp với các thiết bị giám sát để kiểm soát trạng thái hoạt động của hệ thống. Khi Sprinkler phun nước, van sẽ đồng thời cho phép nước đi vào hệ thống và kích hoạt cảnh báo.

Đối với những công trình có diện tích lớn, DN125 thường được sử dụng trên các tuyến ống có lưu lượng cao hoặc tuyến cấp nước chính của một khu vực bảo vệ.

Ưu điểm của Van báo động DN 125

Một trong những ưu điểm quan trọng của Van báo động DN 125 là khả năng kết hợp chức năng kiểm soát dòng nước và cảnh báo trong cùng một cụm thiết bị. Điều này giúp hệ thống PCCC có thể vừa cung cấp nước chữa cháy vừa phát hiện trạng thái hoạt động của hệ thống.

Van cũng hoạt động tự động dựa trên áp lực và dòng nước nên không cần người vận hành mở van khi đầu phun Sprinkler đã được kích hoạt. Điều này đặc biệt quan trọng trong tình huống cháy xảy ra khi công trình không có người trực tiếp giám sát.

Ngoài ra, khi được kết hợp với Pressure Switch và hệ thống báo cháy, van có thể truyền tín hiệu nhanh chóng đến trung tâm điều khiển, giúp nhân viên vận hành xác định khu vực đang có sự kiện báo động và triển khai xử lý phù hợp.

Ứng dụng của Van báo động DN 125

Van báo động DN 125 được sử dụng trong nhiều loại công trình có hệ thống Sprinkler tự động. Các công trình phổ biến gồm nhà máy sản xuất, kho hàng, trung tâm logistics, trung tâm thương mại, khách sạn, bệnh viện và tòa nhà văn phòng.

Trong các nhà xưởng và kho hàng có diện tích lớn, van giúp kiểm soát từng khu vực chữa cháy và tạo tín hiệu khi đầu phun hoạt động. Việc phân chia thành nhiều cụm van báo động giúp việc xác định khu vực xảy ra sự cố thuận tiện hơn.

Ngoài ra, Van báo động DN 125 còn được sử dụng trong các hệ thống PCCC của tầng hầm, bãi đỗ xe và các công trình công nghiệp có yêu cầu bảo vệ bằng hệ thống Sprinkler tự động.

Cách lựa chọn Van báo động DN 125

Khi lựa chọn Van báo động DN 125, trước tiên cần xác định hệ thống PCCC đang sử dụng là hệ thống ướt hay một cấu hình khác. Van báo động dạng Alarm Check Valve chủ yếu phù hợp với hệ thống Wet Pipe, vì vậy cần tránh nhầm lẫn với Dry Pipe Valve hoặc Deluge Valve.

Tiếp theo cần kiểm tra áp suất làm việc, kích thước kết nối và tiêu chuẩn mặt bích. Nếu hệ thống sử dụng mặt bích JIS thì van cũng phải có cấu hình tương thích, tương tự đối với DIN hoặc ANSI.

Quan trọng nhất, đối với công trình PCCC cần lựa chọn sản phẩm có chứng nhận và được chấp thuận theo yêu cầu thiết kế của dự án. Việc lựa chọn van chỉ dựa vào giá thành mà không kiểm tra tiêu chuẩn và chứng nhận có thể ảnh hưởng trực tiếp đến khả năng nghiệm thu và độ an toàn của toàn bộ hệ thống.

FAQ – Câu hỏi thường gặp về Van báo động DN125

Van báo động DN125 tương đương bao nhiêu inch?

Van báo động DN125 có kích thước danh nghĩa tương đương 5 inch. Tuy nhiên, kích thước DN125 không thể hiện toàn bộ kích thước bên ngoài của van, vì vậy khi lắp đặt cần kiểm tra thêm tiêu chuẩn mặt bích, khoảng cách lỗ bu lông và chiều dài van.

Van báo động DN125 có chức năng gì trong hệ thống PCCC?

Van có nhiệm vụ cho phép nước đi vào hệ thống Sprinkler khi có yêu cầu chữa cháy đồng thời kích hoạt hệ thống cảnh báo. Khi đầu phun Sprinkler hoạt động, dòng nước đi qua van sẽ tác động lên cụm báo động và có thể kích hoạt chuông nước hoặc Pressure Switch.

Van báo động DN125 khác van cổng DN125 như thế nào?

Van cổng DN125 chủ yếu được sử dụng để đóng hoặc mở một tuyến đường ống và thường được vận hành bằng tay quay hoặc bộ truyền động. Trong khi đó, Van báo động DN 125 vừa kiểm soát dòng nước một chiều vừa có chức năng kích hoạt cảnh báo khi phát hiện dòng nước chảy qua hệ thống Sprinkler.

Van báo động DN125 có cần lắp chuông nước không?

Tùy theo thiết kế hệ thống và cấu hình thiết bị, van có thể kết hợp với Water Motor Alarm để tạo cảnh báo bằng âm thanh. Ngoài chuông nước, hệ thống thường có thể sử dụng Pressure Switch để gửi tín hiệu điện về tủ báo cháy hoặc hệ thống giám sát.

Van báo động DN 125 có cần kiểm tra định kỳ không?

Có. Hệ thống PCCC cần được kiểm tra, bảo trì và thử nghiệm định kỳ theo tiêu chuẩn áp dụng và quy định hiện hành để bảo đảm van và cụm báo động hoạt động đúng khi có sự cố. Các bộ phận như đĩa van, đường ống báo động, chuông nước, Pressure Switch và van phụ trợ đều cần được kiểm tra trong quá trình bảo trì.

Kết luận

Van báo động DN125 là thiết bị quan trọng trong hệ thống PCCC Sprinkler, đặc biệt đối với các công trình sử dụng đường ống kích thước DN125 (5 inch). Thiết bị không chỉ kiểm soát dòng nước một chiều mà còn phối hợp với chuông nước và Pressure Switch để phát hiện, cảnh báo khi hệ thống Sprinkler bắt đầu hoạt động. Khi lựa chọn Van báo động DN125, cần đặc biệt chú ý đến kích thước, tiêu chuẩn kết nối, áp suất làm việc, cấu hình báo động và chứng nhận PCCC để bảo đảm hệ thống hoạt động chính xác, ổn định và đáp ứng yêu cầu an toàn của công trình Van báo động DN125.
