Van một chiều khí nén: Cấu tạo, nguyên lý, phân loại, ứng dụng và cách lựa chọn

Van một chiều khí nén là thiết bị được sử dụng để kiểm soát hướng chuyển động của khí nén trong đường ống, cho phép khí đi theo một chiều nhất định và ngăn không cho khí chảy ngược trở lại. Đây là loại van có cấu tạo tương đối đơn giản nhưng đóng vai trò quan trọng trong việc bảo vệ thiết bị và duy trì sự ổn định của hệ thống khí nén.

Van thường được lắp trên đường ống khí nén, đường cấp khí cho xi lanh, máy nén khí, bình tích áp hoặc các cụm thiết bị khí nén. Khi áp suất ở phía đầu vào đủ lớn, cơ cấu bên trong van mở để khí đi qua; khi dòng khí đảo chiều hoặc áp suất đầu ra lớn hơn, van tự động đóng.

Tùy thiết kế, Van một chiều  khí nén có thể sử dụng bi, đĩa, lò xo hoặc màng van làm cơ cấu đóng mở. Các loại van khác nhau phù hợp với từng điều kiện áp suất, lưu lượng và cách lắp đặt.

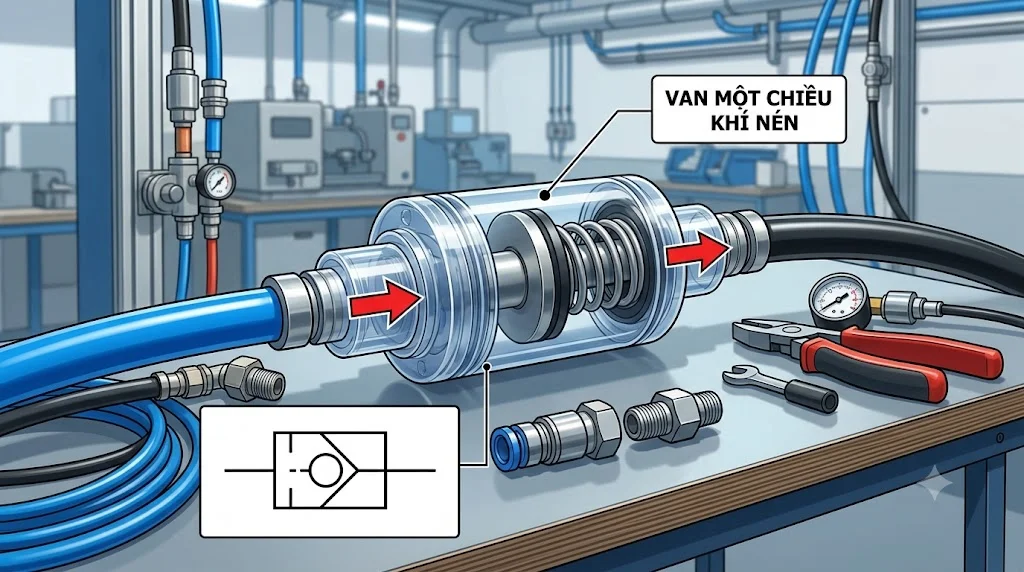

Cấu tạo Van một chiều  khí nén

Thân van

Thân van là bộ phận bao bọc và bảo vệ các chi tiết bên trong. Vật liệu phổ biến gồm đồng, inox, nhựa kỹ thuật hoặc hợp kim nhôm tùy loại van.

Thân van được gia công với các cổng kết nối như ren, nối nhanh hoặc dạng lắp đường ống chuyên dụng.

Bộ phận đóng mở

Đây là bộ phận quyết định khả năng cho khí đi qua hoặc ngăn dòng khí chảy ngược. Tùy loại van, cơ cấu có thể là bi, đĩa hoặc piston.

Khi khí đi đúng chiều, áp suất tác động lên bộ phận đóng mở và đẩy nó ra khỏi vị trí bịt kín. Khi dòng khí đảo chiều, bộ phận này trở lại vị trí ban đầu để ngăn dòng khí.

Lò xo

Một số loại Van một chiều  khí nén sử dụng lò xo để tạo lực đóng van. Khi áp suất đầu vào giảm xuống dưới mức cần thiết, lò xo đẩy cơ cấu đóng về vị trí kín.

Độ cứng của lò xo ảnh hưởng đến áp suất mở van, vì vậy đây là thông số cần quan tâm khi lựa chọn.

Gioăng làm kín

Gioăng hoặc đệm kín giúp hạn chế rò rỉ khí tại vị trí đóng van và các mối ghép.

Vật liệu gioăng cần phù hợp với áp suất, nhiệt độ và loại khí sử dụng trong hệ thống.

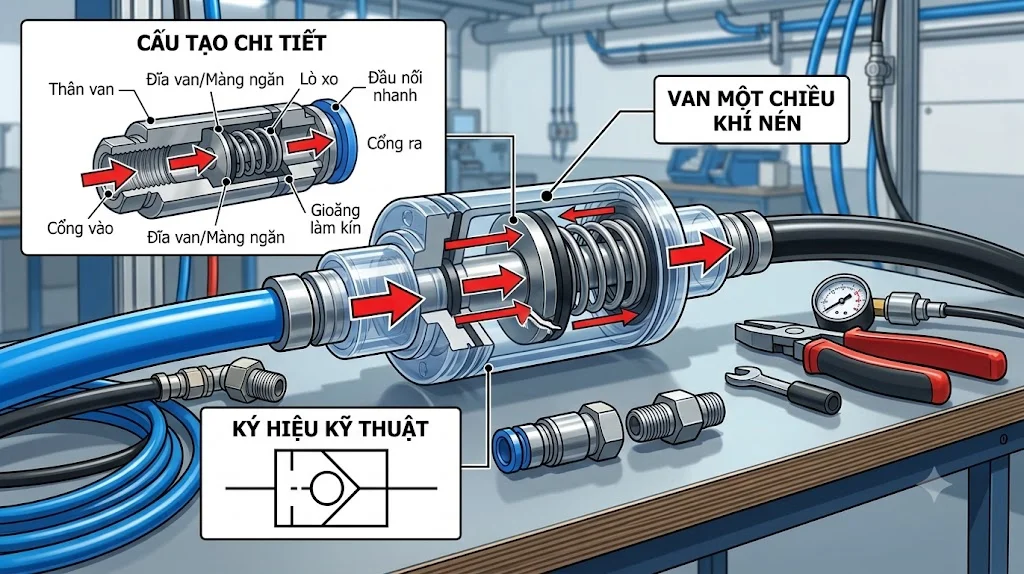

Nguyên lý hoạt động của Van một chiều  khí nén

Nguyên lý hoạt động của van khá đơn giản. Khi áp suất phía đầu vào lớn hơn áp suất phía đầu ra và vượt qua lực cản của cơ cấu đóng, van mở để khí đi qua.

Khi dòng khí có xu hướng chảy ngược, áp suất phía sau tác động lên cơ cấu đóng và đưa van về trạng thái đóng.

Có thể hình dung:

Khí nén → Van một chiều → Thiết bị

Khí đi đúng chiều thì van mở, còn khi khí có xu hướng quay ngược thì van đóng.

Một số loại van có lò xo nên van có thể đóng nhanh ngay cả khi chênh lệch áp suất nhỏ.

Các loại Van một chiều  khí nén phổ biến

Van một chiều  khí nén dạng bi

Van sử dụng một viên bi làm cơ cấu đóng mở. Khi khí đi đúng chiều, bi bị đẩy khỏi vị trí làm kín và cho phép khí đi qua.

Khi dòng khí đảo chiều, bi trở lại vị trí đóng. Loại này có cấu tạo đơn giản, kích thước nhỏ và thường được sử dụng trong các hệ thống khí nén có lưu lượng vừa và nhỏ.

Van một chiều  khí nén dạng lò xo

Loại van này sử dụng lò xo để ép cơ cấu đóng vào vị trí làm kín. Khi áp suất đầu vào đủ lớn, lực khí nén thắng lực lò xo và mở van.

Ưu điểm của thiết kế này là khả năng đóng nhanh và có thể lắp đặt theo nhiều hướng tùy thiết kế của nhà sản xuất.

Van một chiều  khí nén nối nhanh

Van có các đầu nối nhanh, cho phép kết nối trực tiếp với ống khí nén mà không cần nhiều phụ kiện.

Loại này được sử dụng phổ biến trong các hệ thống khí nén tự động hóa, robot, máy đóng gói và dây chuyền sản xuất.

Van một chiều  khí nén ren

Van sử dụng kết nối ren ở hai đầu, thường là các chuẩn ren phổ biến như G, R hoặc NPT tùy nhà sản xuất.

Loại van này phù hợp với đường ống và thiết bị có kết nối ren.

Van một chiều  khí nén khác gì van một chiều thủy lực?

Không nên sử dụng tùy ý van khí nén cho hệ thống thủy lực vì áp suất làm việc và yêu cầu độ kín có thể hoàn toàn khác nhau.

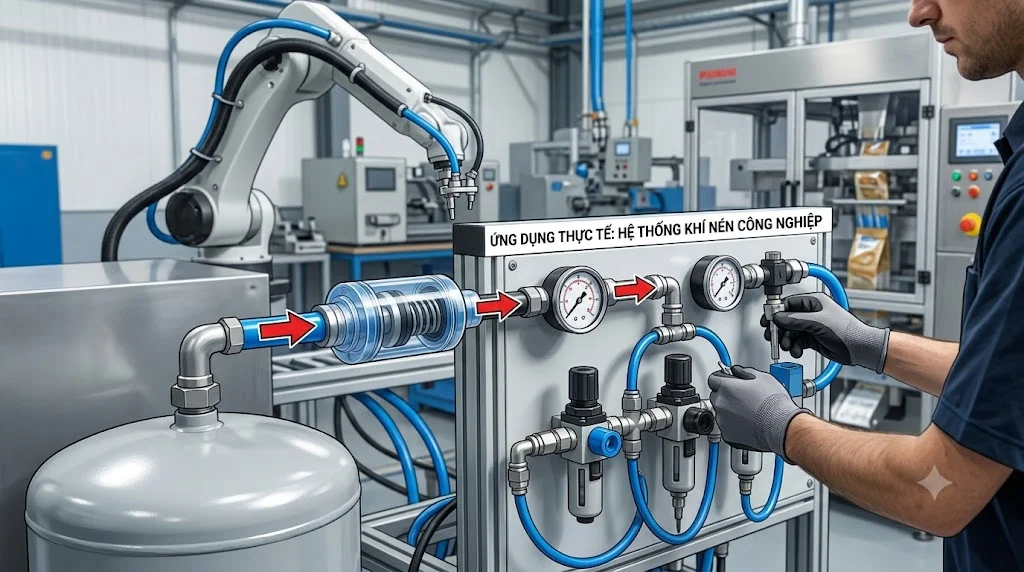

Ứng dụng của Van một chiều  khí nén

Hệ thống khí nén nhà máy

Van được sử dụng để ngăn khí từ một nhánh đường ống quay ngược về hệ thống chung.

Điều này giúp hạn chế ảnh hưởng giữa các thiết bị và hỗ trợ duy trì áp suất ổn định.

Xi lanh khí nén

Van có thể được sử dụng trong các mạch khí nén liên quan đến xi lanh để kiểm soát hướng dòng khí và hạn chế hiện tượng khí quay ngược.

Trong một số mạch điều khiển, van một chiều có thể kết hợp với van tiết lưu để điều chỉnh tốc độ chuyển động của xi lanh.

Máy nén khí

Van một chiều được sử dụng ở một số vị trí trong hệ thống máy nén khí để ngăn khí từ bình chứa hoặc đường ống quay ngược về phía máy nén.

Việc lựa chọn phải dựa trên áp suất, lưu lượng và thiết kế cụ thể của máy nén.

Hệ thống tự động hóa

Van một chiều  khí nén xuất hiện trong nhiều thiết bị tự động hóa như máy đóng gói, máy chiết rót, dây chuyền lắp ráp và hệ thống điều khiển bằng khí nén.

Kích thước nhỏ và khả năng đóng mở tự động giúp van dễ tích hợp vào các mạch điều khiển.

Ưu điểm của Van một chiều  khí nén

Van có cấu tạo đơn giản, không cần cơ cấu điều khiển bên ngoài và có thể tự động đóng khi dòng khí đảo chiều.

Kích thước van thường nhỏ, dễ lắp đặt và bảo trì. Một số loại nối nhanh còn cho phép tháo lắp rất nhanh trong quá trình sửa chữa hệ thống.

Ngoài ra, van có nhiều kích thước và kiểu kết nối, phù hợp với các hệ thống từ máy móc nhỏ đến dây chuyền công nghiệp.

Cách lựa chọn Van một chiều  khí nén

Xác định kích thước đường ống

Kích thước van phải phù hợp với đường kính ống và lưu lượng khí cần sử dụng. Các kích thước phổ biến có thể gồm 1/8", 1/4", 3/8", 1/2", 3/4" và 1", tùy từng dòng sản phẩm.

Không nên chọn van quá nhỏ vì có thể tạo tổn thất áp suất lớn.

Kiểm tra áp suất làm việc

Cần xác định áp suất khí nén thực tế của hệ thống và so sánh với áp suất làm việc tối đa của van.

Nên có một khoảng dự phòng phù hợp thay vì lựa chọn van có áp suất định mức sát với áp suất vận hành.

Kiểm tra áp suất mở

Đối với van một chiều có lò xo, cần quan tâm đến cracking pressure, tức áp suất tối thiểu cần thiết để mở van.

Nếu áp suất mở quá cao, van có thể làm giảm áp suất hữu ích đến thiết bị phía sau.

Kiểm tra lưu lượng

Lưu lượng khí cần được xem xét cùng với kích thước van và hệ số lưu lượng. Van có kích thước lớn hơn không phải lúc nào cũng là lựa chọn tối ưu nếu yêu cầu về lưu lượng và tốc độ đáp ứng khác nhau.

Kiểm tra chuẩn ren

Cần xác định chính xác loại ren của hệ thống trước khi mua van. Không nên chỉ căn cứ vào kích thước danh nghĩa vì G, R và NPT có thể khác nhau về tiêu chuẩn ren.

Lắp đặt Van một chiều  khí nén như thế nào?

Trên thân van thường có mũi tên chỉ hướng dòng khí. Khi lắp đặt cần bảo đảm mũi tên trùng với hướng chuyển động của khí trong hệ thống.

Sơ đồ đơn giản:

Máy nén khí → Đường ống → Van một chiều → Thiết bị khí nén

Trước khi lắp đặt cần vệ sinh đường ống để loại bỏ bụi bẩn, mạt kim loại hoặc tạp chất. Nếu van có gioăng hoặc ren làm kín, cần sử dụng vật liệu làm kín phù hợp và tránh để vật liệu làm kín lọt vào bên trong đường khí.

Những lỗi thường gặp khi sử dụng Van một chiều  khí nén

Lắp ngược chiều

Đây là lỗi phổ biến nhất. Khi van được lắp ngược hướng mũi tên, khí có thể không đi qua hoặc hệ thống hoạt động không đúng thiết kế.

Van bị rò khí

Rò khí có thể xuất phát từ gioăng bị hỏng, bề mặt làm kín bị bẩn, ren lắp đặt không kín hoặc van đã bị mài mòn.

Cần kiểm tra cả thân van và các mối nối thay vì chỉ thay van ngay lập tức.

Van bị kẹt

Bụi bẩn, dầu hoặc tạp chất trong khí nén có thể làm cơ cấu đóng mở hoạt động không chính xác.

Vì vậy, hệ thống khí nén nên có bộ lọc khí và thiết bị xử lý khí phù hợp.

FAQ về Van một chiều khí nén

Van một chiều khí nén là gì?

Van một chiều khí nén là thiết bị cho phép khí nén đi theo một hướng và tự động ngăn khí chảy ngược. Van không cần tín hiệu điều khiển điện hoặc khí riêng để thực hiện chức năng đóng mở cơ bản. Thiết bị thường được sử dụng để bảo vệ máy nén khí, xi lanh và các thiết bị trong hệ thống khí nén.

Van một chiều khí nén có tác dụng gì?

Chức năng chính của van là ngăn dòng khí chảy ngược khi áp suất hoặc hướng dòng thay đổi. Điều này giúp hạn chế ảnh hưởng giữa các nhánh đường ống và bảo vệ một số thiết bị trong hệ thống. Van cũng có thể được sử dụng để duy trì áp suất trong một đoạn mạch khí nén.

Van một chiều  khí nén có cần cấp điện không?

Thông thường không cần. Van hoạt động dựa trên chênh lệch áp suất và cơ cấu cơ khí bên trong như bi, đĩa hoặc lò xo. Đây là điểm khác biệt so với van điện từ khí nén, vốn cần tín hiệu điện để điều khiển trạng thái đóng mở.

Van một chiều khí nén có lắp được theo chiều dọc không?

Điều này phụ thuộc vào thiết kế của từng loại van. Một số van có thể lắp theo nhiều hướng, trong khi một số thiết kế dạng bi hoặc trọng lực yêu cầu hướng lắp đặt cụ thể. Cần kiểm tra mũi tên dòng chảy và hướng lắp được nhà sản xuất quy định trước khi thi công.

Van một chiều khí nén giá bao nhiêu?

Giá van phụ thuộc vào kích thước, vật liệu, kiểu kết nối, áp suất làm việc và thương hiệu. Các loại van nối nhanh kích thước nhỏ thường có giá thấp hơn các loại van inox hoặc van công nghiệp có kích thước lớn. Khi báo giá nên xác định rõ kích thước, chuẩn ren và áp suất làm việc để tránh chọn nhầm sản phẩm.

Van một chiều khí nén có dùng cho nước được không?

Không nên mặc định sử dụng van một chiều chuyên dùng cho khí nén để thay thế van một chiều nước. Áp suất, vật liệu, cấu tạo làm kín và khả năng tương thích lưu chất có thể khác nhau. Nếu sử dụng cho nước, nên chọn loại van được nhà sản xuất công bố phù hợp với môi chất nước.

Van một chiều khí nén có dùng cho máy nén khí không?

Có, van một chiều được sử dụng trong nhiều hệ thống máy nén khí để ngăn khí quay ngược về phía máy nén hoặc giữa các nhánh của hệ thống. Tuy nhiên, vị trí lắp và thông số van phải phù hợp với thiết kế của máy nén. Cần kiểm tra áp suất, lưu lượng và kích thước kết nối trước khi lựa chọn.

Kết luận

Van một chiều khí nén là thiết bị đơn giản nhưng rất quan trọng trong hệ thống khí nén, giúp kiểm soát hướng dòng khí, ngăn dòng chảy ngược và bảo vệ thiết bị. Van có nhiều kiểu dáng như dạng bi, dạng lò xo, nối nhanh và ren, phù hợp với nhiều loại máy móc và hệ thống tự động hóa.

Khi lựa chọn cần chú ý kích thước đường ống, lưu lượng, áp suất làm việc, áp suất mở, vật liệu và chuẩn kết nối. Đồng thời, phải lắp đúng chiều mũi tên trên thân van và bảo đảm khí nén được lọc sạch để hạn chế tình trạng kẹt hoặc rò rỉ van Van một chiều khí nén.
