Phốt máy bơm là gì? Cấu tạo, phân loại, nguyên lý và cách thay phốt máy bơm

Phốt máy bơm là bộ phận có nhiệm vụ làm kín khu vực trục quay, ngăn nước hoặc chất lỏng trong buồng bơm rò rỉ ra ngoài, đồng thời hạn chế không khí xâm nhập vào bên trong máy. Phốt máy  bơm thường được gọi là phớt máy bơm, phớt cơ khí hoặc mechanical seal.

Đây là một trong những bộ phận quan trọng đối với máy bơm nước, đặc biệt là các loại bơm ly tâm, bơm tăng áp, bơm công nghiệp và bơm chìm. Khi phốt bị mòn hoặc hư hỏng, máy bơm thường xuất hiện hiện tượng rò nước tại vị trí trục, có thể gây hư bạc đạn, động cơ hoặc các linh kiện khác nếu tiếp tục vận hành trong thời gian dài.

Phốt máy  bơm có tác dụng gì?

Chức năng chính của Phốt máy  bơm là tạo ra một vùng kín giữa trục quay và thân bơm.

Khi máy hoạt động, trục bơm quay liên tục trong khi thân bơm đứng yên. Nếu không có bộ phận làm kín, nước trong buồng bơm sẽ theo khe hở quanh trục thoát ra ngoài.

Phốt máy  bơm giải quyết vấn đề này bằng cách tạo bề mặt tiếp xúc kín giữa phần quay và phần cố định. Nhờ đó, máy có thể hoạt động ở áp suất và tốc độ quay cao mà vẫn hạn chế rò rỉ chất lỏng.

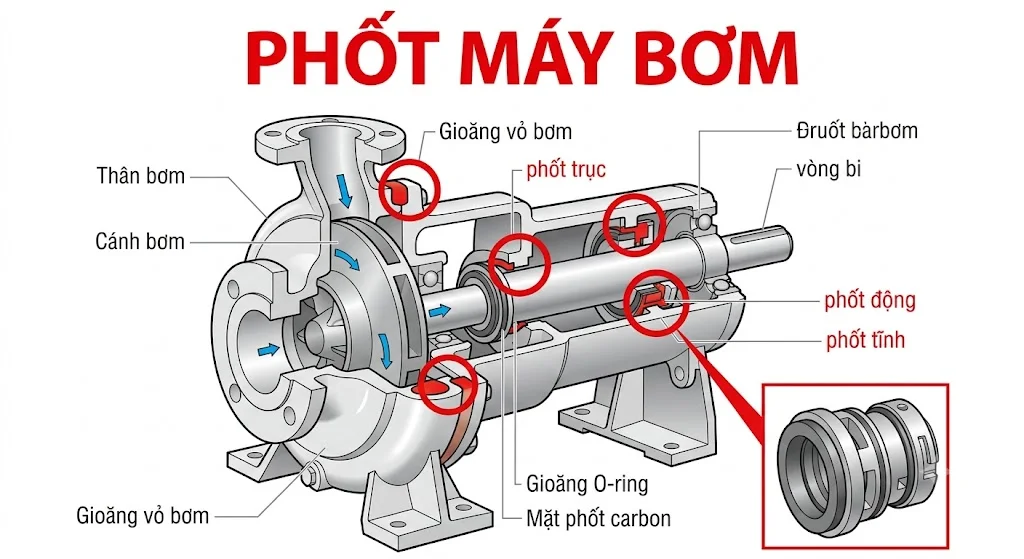

Cấu tạo Phốt máy  bơm

Một bộ phốt cơ khí máy bơm thông thường gồm nhiều thành phần phối hợp với nhau.

Mặt chà quay

Mặt chà quay được gắn với trục và quay cùng trục máy bơm. Bề mặt của chi tiết này tiếp xúc với mặt chà tĩnh để tạo thành vùng làm kín.

Vật liệu mặt chà có thể là carbon, ceramic, silicon carbide hoặc tungsten carbide tùy loại phốt và điều kiện làm việc.

Mặt chà tĩnh

Mặt chà tĩnh được cố định trong thân bơm hoặc nắp buồng bơm. Khi máy hoạt động, mặt chà tĩnh không quay nhưng tiếp xúc với mặt chà quay.

Hai mặt chà được gia công rất phẳng để tạo khe làm kín cực nhỏ, hạn chế chất lỏng thoát ra ngoài.

Lò xo

Lò xo tạo lực ép giữa hai mặt chà, giúp duy trì khả năng làm kín ngay cả khi máy hoạt động ở các điều kiện áp suất khác nhau.

Tùy thiết kế, phốt có thể sử dụng một hoặc nhiều lò xo.

Gioăng cao su

Gioăng có nhiệm vụ làm kín giữa các bộ phận của phốt và giữa phốt với trục hoặc thân bơm.

Các vật liệu phổ biến gồm NBR, EPDM, FKM/Viton và một số vật liệu chuyên dụng khác.

Việc lựa chọn vật liệu gioăng phải phù hợp với loại chất lỏng và nhiệt độ làm việc.

Đế và các chi tiết giữ phốt

Các chi tiết này giúp cố định phốt trong đúng vị trí và duy trì sự ổn định khi trục quay với tốc độ cao.

Các loại Phốt máy  bơm phổ biến

Phốt máy  bơm nước thông thường

Đây là loại được sử dụng phổ biến trong các máy bơm nước gia đình và hệ thống cấp nước.

Phốt thường có cấu tạo tương đối đơn giản, sử dụng các vật liệu như carbon, ceramic và NBR.

Phốt cơ khí inox

Phốt cơ khí inox sử dụng các chi tiết kim loại bằng thép không gỉ, giúp tăng khả năng chống ăn mòn.

Loại này phù hợp với nhiều môi trường nước và một số ứng dụng yêu cầu độ bền cao hơn.

Phốt carbon ceramic

Đây là cấu hình phổ biến trên nhiều máy bơm nước.

Carbon và ceramic có khả năng tạo bề mặt làm kín tốt với chi phí tương đối hợp lý, phù hợp với nhiều ứng dụng nước sạch.

Phốt silicon carbide

Silicon carbide (SiC) có độ cứng và khả năng chống mài mòn cao.

Phốt sử dụng vật liệu này thường được lựa chọn cho môi trường có tính mài mòn hoặc điều kiện làm việc khắc nghiệt hơn.

Phốt tungsten carbide

Tungsten carbide có độ cứng cao và khả năng chống mài mòn tốt.

Loại phốt này có thể được sử dụng trong những ứng dụng công nghiệp đòi hỏi độ bền cao, tuy nhiên chi phí thường cao hơn các cấu hình phốt thông dụng.

Phốt máy  bơm bị hỏng có dấu hiệu gì?

Nước rò rỉ tại trục bơm

Đây là dấu hiệu dễ nhận biết nhất khi Phốt máy  bơm gặp vấn đề.

Nước có thể xuất hiện tại vị trí giữa thân bơm và động cơ, đặc biệt là khu vực trục. Nếu lượng nước rò rỉ ngày càng tăng, cần kiểm tra phốt và các bộ phận liên quan.

Máy bơm phát ra tiếng ồn

Phốt hỏng có thể gây ra tiếng ồn hoặc rung bất thường, đặc biệt khi bề mặt làm kín bị mòn, biến dạng hoặc lò xo không còn tạo đủ lực ép.

Tuy nhiên, tiếng ồn cũng có thể xuất phát từ bạc đạn, cánh bơm hoặc trục nên cần kiểm tra tổng thể.

Máy bơm bị rung

Khi trục bị lệch hoặc phốt bị lắp sai, máy có thể xuất hiện rung động.

Nếu tiếp tục vận hành trong tình trạng này, các bộ phận như bạc đạn và khớp nối có thể bị ảnh hưởng.

Động cơ bị ẩm hoặc chập điện

Nếu phốt bị hư nghiêm trọng, nước có thể xâm nhập vào khu vực động cơ.

Đây là tình trạng nguy hiểm vì nước có thể gây chập điện, rò điện hoặc làm cháy cuộn dây động cơ.

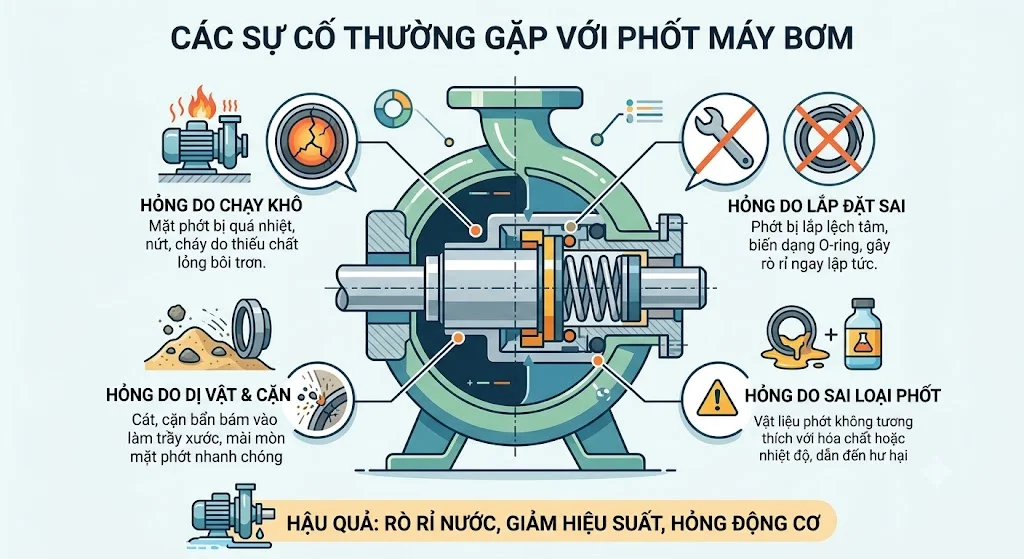

Nguyên nhân làm Phốt máy  bơm nhanh hỏng

Máy bơm chạy khô

Chạy khô là một trong những nguyên nhân phổ biến khiến Phốt máy  bơm bị hư hỏng nhanh.

Khi không có nước làm mát và bôi trơn bề mặt làm kín, nhiệt độ tại mặt chà có thể tăng nhanh, dẫn đến nứt, cháy hoặc biến dạng phốt.

Nước có cặn và chất rắn

Cát, bùn và các hạt rắn có thể lọt vào vùng làm kín và gây xước mặt chà.

Đối với nguồn nước có nhiều cặn, cần lựa chọn loại phốt phù hợp và có giải pháp lọc hoặc xử lý nước.

Lắp đặt không đúng kỹ thuật

Lắp phốt sai chiều, làm xước bề mặt hoặc ép phốt quá mạnh đều có thể làm giảm tuổi thọ.

Đặc biệt, không nên chạm tay bẩn hoặc làm xước trực tiếp bề mặt làm kín.

Trục bơm bị cong hoặc mòn

Nếu trục không quay đồng tâm, hai mặt chà có thể tiếp xúc không đều.

Điều này làm tăng ma sát và khiến phốt nhanh chóng bị mòn.

Nhiệt độ chất lỏng quá cao

Mỗi loại phốt có giới hạn nhiệt độ khác nhau.

Nếu sử dụng phốt thông thường cho nước nóng hoặc chất lỏng có nhiệt độ cao, gioăng và vật liệu làm kín có thể bị biến dạng hoặc mất tính đàn hồi.

Cách thay Phốt máy bơm

Ngắt nguồn điện

Trước khi tháo máy bơm, cần ngắt hoàn toàn nguồn điện và bảo đảm máy không thể khởi động ngoài ý muốn.

Đây là bước bắt buộc để bảo đảm an toàn khi sửa chữa.

Tháo cụm bơm

Tùy cấu tạo từng model, cần tháo nắp bơm, cánh bơm và các bộ phận liên quan để tiếp cận vị trí phốt.

Nên đánh dấu vị trí các chi tiết trước khi tháo để thuận tiện cho việc lắp lại.

Tháo phốt cũ

Tháo lần lượt phần phốt quay và phần phốt tĩnh. Không nên sử dụng lực quá mạnh hoặc dụng cụ sắc nhọn tác động trực tiếp vào bề mặt lắp phốt.

Sau khi tháo cần kiểm tra trục bơm và vị trí lắp phốt xem có bị xước, mòn hoặc biến dạng không.

Vệ sinh vị trí lắp đặt

Bề mặt lắp phốt cần được làm sạch hoàn toàn.

Nếu còn cặn bẩn hoặc dị vật, phốt mới có thể không kín hoặc bị lệch trong quá trình vận hành.

Lắp phốt mới

Lắp phốt theo đúng chiều và đúng kích thước của nhà sản xuất.

Không được tự ý dùng dầu, mỡ hoặc chất bôi trơn không tương thích với vật liệu gioăng. Đặc biệt, cần tránh làm xước mặt chà trong quá trình lắp.

Lắp lại máy bơm và kiểm tra

Sau khi hoàn thành, lắp lại các bộ phận và kiểm tra độ kín trước khi đưa máy vào vận hành.

Nên theo dõi khu vực phốt trong thời gian đầu để phát hiện sớm hiện tượng rò rỉ.

Cách chọn Phốt máy bơm đúng kích thước

Không nên chỉ dựa vào tên máy bơm để mua phốt thay thế.

Cần xác định các thông số như:

Đường kính trục

Đường kính ngoài phốt

Chiều cao phốt

Vật liệu mặt chà

Vật liệu gioăng

Loại lò xo

Hướng quay

Nhiệt độ làm việc

Áp suất làm việc

Nếu có thể, nên cung cấp model máy bơm hoặc mã phốt cũ cho nhà cung cấp để xác định đúng sản phẩm.

Phốt máy  bơm giá bao nhiêu?

Giá Phốt máy  bơm phụ thuộc vào kích thước, vật liệu và thương hiệu.

Các loại phốt dùng cho máy bơm gia đình thường có giá thấp hơn phốt công nghiệp sử dụng vật liệu cao cấp như silicon carbide hoặc tungsten carbide.

Ngoài ra, phốt chính hãng của các thương hiệu như Grundfos, Ebara, Pentax, Wilo hoặc các hãng máy bơm chuyên dụng thường có mức giá khác với phốt thay thế tương thích.

FAQ – Câu hỏi thường gặp về Phốt máy bơm

Phốt máy bơm là gì?

Phốt máy bơm hay phớt máy bơm là bộ phận làm kín quanh trục quay của máy bơm, có nhiệm vụ ngăn nước từ buồng bơm rò rỉ ra ngoài. Phốt thường gồm mặt chà quay, mặt chà tĩnh, lò xo và hệ thống gioăng làm kín. Khi máy hoạt động, hai mặt chà tạo thành vùng kín trong khi vẫn cho phép trục quay. Đây là bộ phận chịu ma sát và thường xuyên tiếp xúc với nước nên sẽ bị hao mòn theo thời gian.

Khi nào cần thay Phốt máy bơm?

Thông thường cần kiểm tra và thay phốt khi máy bơm xuất hiện rò nước tại khu vực trục, đặc biệt nếu lượng nước rò ngày càng tăng. Nếu phốt hỏng nghiêm trọng, nước có thể xâm nhập vào bạc đạn hoặc động cơ và gây ra những hư hỏng lớn hơn. Ngoài rò nước, tiếng ồn, rung động bất thường hoặc dấu hiệu quá nhiệt tại khu vực phốt cũng có thể cho thấy bộ phận làm kín đang gặp vấn đề. Khi phát hiện các dấu hiệu này, nên dừng máy và kiểm tra thay vì tiếp tục vận hành.

Phốt máy bơm có dùng chung cho mọi loại máy bơm không?

Không. Phốt máy  bơm có rất nhiều kích thước và cấu hình khác nhau, phụ thuộc vào đường kính trục, đường kính ngoài, chiều cao lắp đặt, vật liệu và thiết kế của từng máy. Hai máy bơm có cùng công suất vẫn có thể sử dụng hai loại phốt hoàn toàn khác nhau. Vì vậy, khi mua phốt thay thế cần xác định model máy, kích thước phốt hoặc mã sản phẩm cũ. Lắp sai kích thước có thể khiến phốt không kín hoặc làm hỏng trục bơm.

Tại sao Phốt máy  bơm nhanh bị hỏng?

Phốt có thể nhanh hỏng do máy chạy khô, nước chứa nhiều cát và chất rắn, nhiệt độ chất lỏng quá cao, trục bị cong, bạc đạn bị mòn hoặc lắp đặt không đúng kỹ thuật. Trong đó, chạy khô đặc biệt nguy hiểm vì mặt chà của phốt thường cần chất lỏng để làm mát và hỗ trợ quá trình làm kín. Nếu máy thường xuyên mất nước hoặc nguồn nước không ổn định, nên sử dụng giải pháp bảo vệ chống chạy khô. Đồng thời, việc lựa chọn đúng vật liệu phốt theo môi trường cũng có ảnh hưởng rất lớn đến tuổi thọ.

Phốt máy bơm bị rò nước có cần thay ngay không?

Nếu phát hiện rò nước tại vị trí phốt, nên kiểm tra càng sớm càng tốt để xác định mức độ hư hỏng. Một lượng rò rất nhỏ trong một số loại phốt có thể xuất hiện trong điều kiện nhất định, nhưng rò nước liên tục hoặc tăng dần thường là dấu hiệu cần xử lý. Nếu tiếp tục vận hành khi nước đã rò nhiều, nước có thể đi vào bạc đạn hoặc động cơ và khiến chi phí sửa chữa tăng đáng kể. Vì vậy, khi thấy máy bơm rò nước bất thường, nên dừng máy và kiểm tra phốt, trục, bạc đạn cũng như các bộ phận liên quan.

Có thể tự thay Phốt máy  bơm tại nhà không?

Có thể đối với một số máy bơm dân dụng có cấu tạo đơn giản, nếu người thực hiện có kiến thức cơ bản về cơ khí và điện. Tuy nhiên, phốt cơ khí yêu cầu độ chính xác cao trong quá trình tháo lắp và đặc biệt cần bảo vệ bề mặt làm kín khỏi trầy xước, bụi bẩn. Với máy bơm công nghiệp, máy công suất lớn hoặc máy có cấu tạo phức tạp, nên để kỹ thuật viên thực hiện. Sau khi thay phốt cũng cần kiểm tra độ kín, độ đồng tâm của trục và tình trạng vận hành trước khi đưa máy trở lại hoạt động bình thường.

Kết luận

Phốt máy bơm là chi tiết nhỏ nhưng có vai trò rất quan trọng trong việc duy trì độ kín của máy bơm. Khi phốt bị mòn, hư hỏng hoặc lắp đặt sai, nước có thể rò rỉ vào khu vực trục, bạc đạn và động cơ.

Khi thay phốt, cần lựa chọn đúng kích thước, vật liệu, cấu tạo và điều kiện làm việc của máy. Đặc biệt, nên hạn chế tình trạng máy chạy khô, kiểm soát chất lượng nguồn nước và kiểm tra trục bơm định kỳ để kéo dài tuổi thọ của phốt và toàn bộ máy bơm Phốt máy bơm.
