Linh kiện máy bơm gồm những gì? Cấu tạo, chức năng và cách lựa chọn

Linh kiện máy bơm là tập hợp các bộ phận cấu thành nên một chiếc máy bơm, đảm nhiệm các chức năng khác nhau từ tạo lực đẩy, truyền động, dẫn hướng dòng nước đến làm kín và bảo vệ thiết bị. Tùy theo từng loại máy bơm như bơm ly tâm, bơm chìm, bơm tăng áp, bơm nước thải hay bơm chữa cháy mà cấu tạo và danh sách linh kiện có thể khác nhau.

Việc hiểu rõ từng Linh kiện máy  bơm giúp người dùng dễ dàng kiểm tra tình trạng thiết bị, xác định nguyên nhân hư hỏng và lựa chọn phụ tùng thay thế chính xác. Đặc biệt với các hệ thống vận hành liên tục, việc sử dụng đúng linh kiện có thể giúp duy trì hiệu suất và kéo dài tuổi thọ máy bơm.

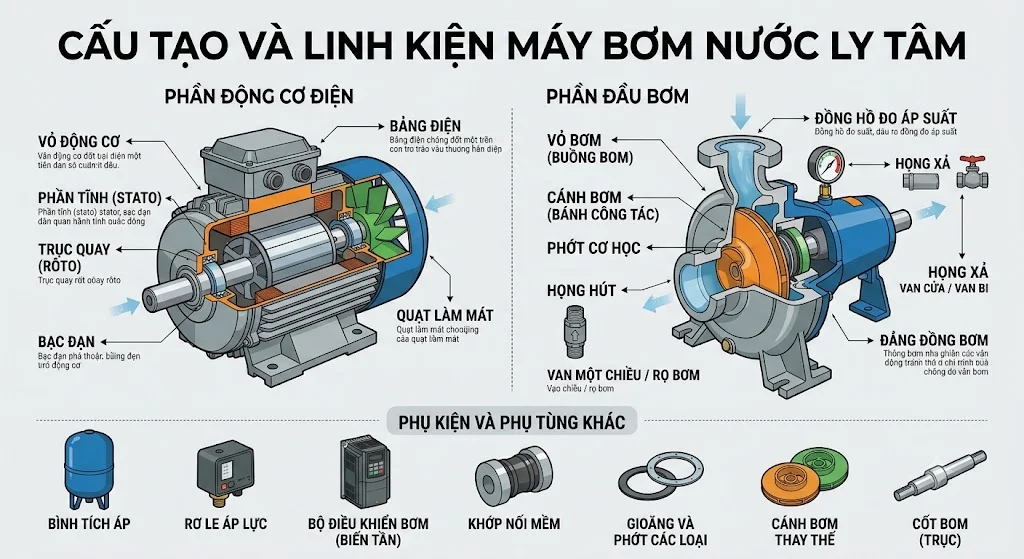

Linh kiện máy  bơm gồm những bộ phận nào?

Một máy bơm thông dụng có thể bao gồm nhiều linh kiện cơ khí và điện khác nhau. Với máy bơm ly tâm, những bộ phận quan trọng thường gồm thân bơm, cánh bơm, trục bơm, phớt cơ khí, ổ bi, động cơ, nắp bơm, gioăng và khớp nối.

Mỗi bộ phận đảm nhiệm một nhiệm vụ riêng nhưng có sự liên kết chặt chẽ trong quá trình vận hành. Động cơ tạo chuyển động quay, trục truyền chuyển động đến cánh bơm, cánh bơm tạo năng lượng cho dòng chất lỏng, trong khi thân bơm định hướng dòng chảy và phớt cơ khí ngăn nước rò rỉ ra khu vực trục.

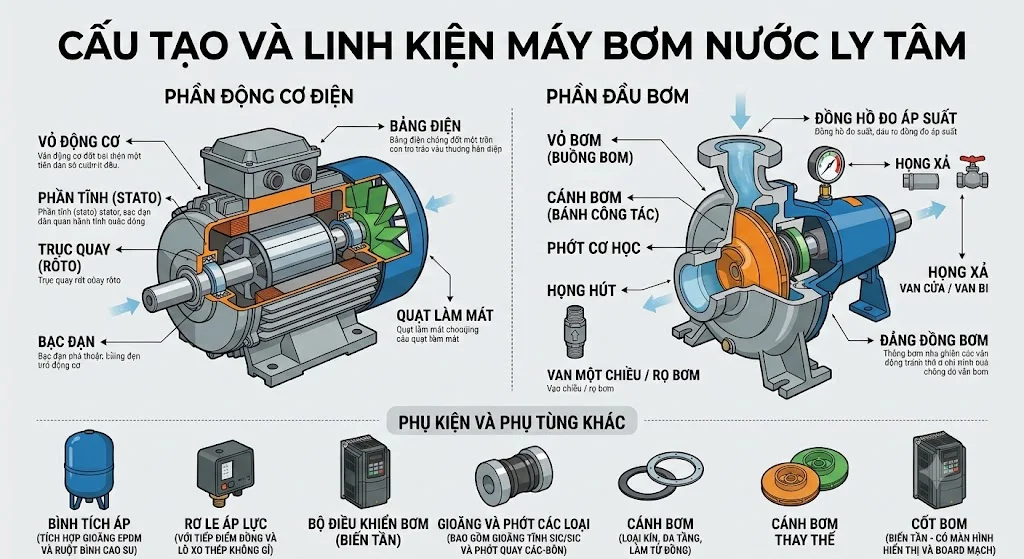

Các Linh kiện máy  bơm phổ biến

Thân máy bơm

Thân máy bơm là bộ phận bao quanh buồng bơm và tạo thành đường dẫn cho chất lỏng từ cửa hút đến cửa xả. Thân thường được chế tạo từ gang, gang cầu, inox hoặc vật liệu khác tùy loại bơm và môi trường làm việc.

Thân bơm phải chịu được áp lực của chất lỏng cũng như rung động phát sinh trong quá trình vận hành. Với máy bơm nước sạch, gang và inox là những vật liệu phổ biến; trong môi trường nước biển, hóa chất hoặc nước có tính ăn mòn, vật liệu cần được lựa chọn kỹ hơn.

Cánh bơm

Cánh bơm là một trong những linh kiện quan trọng nhất của máy bơm ly tâm. Khi động cơ làm cánh quay, cánh truyền năng lượng cho chất lỏng và tạo ra dòng chảy từ cửa hút sang cửa xả.

Hình dạng, đường kính, số lượng cánh và vật liệu cánh ảnh hưởng trực tiếp đến lưu lượng và cột áp của máy bơm. Cánh có thể được chế tạo bằng gang, đồng, inox hoặc vật liệu chuyên dụng.

Trục máy bơm

Trục bơm có nhiệm vụ truyền mô-men xoắn từ động cơ đến cánh bơm. Trục phải có độ cứng và độ chính xác cao để bảo đảm cánh quay ổn định.

Nếu trục bị cong, mòn hoặc mất đồng tâm, máy bơm có thể xuất hiện rung động, tiếng ồn và làm phớt cơ khí hoặc ổ bi nhanh hỏng. Vì vậy, khi thay trục bơm cần kiểm tra cả độ đồng tâm và tình trạng của các bộ phận liên quan.

Phớt cơ khí

Phớt cơ khí có nhiệm vụ ngăn nước hoặc chất lỏng rò rỉ theo trục bơm ra bên ngoài. Đây là một trong những linh kiện thường phải thay thế sau một thời gian sử dụng.

Phớt thường gồm các bề mặt làm kín, lò xo, gioăng cao su và các bộ phận giữ phớt. Khi phớt bị mòn hoặc hư hỏng, nước có thể rò rỉ tại khu vực giữa thân bơm và động cơ.

Ổ bi bạc đạn

Ổ bi bạc đạn hỗ trợ trục quay và giúp giảm ma sát trong quá trình động cơ và cánh bơm hoạt động. Tình trạng của bạc đạn ảnh hưởng trực tiếp đến độ êm và độ ổn định của máy.

Khi bạc đạn bị khô mỡ, mòn hoặc hư hỏng, máy có thể phát ra tiếng kêu bất thường, rung mạnh hoặc tăng nhiệt độ. Nếu tiếp tục vận hành trong thời gian dài, hư hỏng có thể lan sang trục và động cơ.

Gioăng máy bơm

Gioăng được sử dụng tại các vị trí ghép nối giữa thân bơm, nắp bơm và các bộ phận liên kết để ngăn rò rỉ chất lỏng.

Gioăng có nhiều vật liệu như cao su, EPDM, NBR, PTFE hoặc vật liệu chuyên dụng. Việc lựa chọn cần dựa vào loại chất lỏng và nhiệt độ làm việc.

Gioăng bị chai cứng, nứt hoặc biến dạng có thể khiến máy bơm bị rò nước dù các bộ phận cơ khí khác vẫn hoạt động bình thường.

Động cơ máy bơm

Động cơ là bộ phận tạo ra năng lượng cơ học để dẫn động cánh bơm. Tùy thiết bị, động cơ có thể sử dụng điện 1 pha hoặc 3 pha, hoặc sử dụng động cơ diesel đối với một số hệ thống đặc biệt.

Các thông số quan trọng của động cơ gồm công suất, điện áp, tốc độ quay, cấp bảo vệ IP, cấp cách điện và chế độ làm việc.

Khi thay động cơ, không nên chỉ chọn công suất tương đương mà cần kiểm tra kích thước lắp đặt, tốc độ quay, kiểu mặt bích hoặc chân đế và khả năng tương thích với máy bơm.

Khớp nối

Khớp nối được sử dụng để truyền chuyển động giữa động cơ và trục bơm đối với những loại bơm có động cơ và cụm bơm tách rời.

Khớp nối giúp liên kết hai trục nhưng vẫn có khả năng hấp thụ một phần sai lệch nhỏ. Nếu khớp nối bị mòn hoặc hai trục không đồng tâm, máy bơm có thể rung mạnh và làm giảm tuổi thọ bạc đạn.

Nắp bơm

Nắp bơm có nhiệm vụ đóng kín buồng bơm và giữ các linh kiện bên trong ở đúng vị trí. Một số thiết kế tích hợp vị trí lắp phớt cơ khí hoặc ổ đỡ vào nắp.

Khi bảo dưỡng máy bơm, cần kiểm tra bề mặt tiếp xúc của nắp. Nếu bề mặt bị xước hoặc biến dạng, việc thay gioăng mới vẫn có thể không giải quyết được tình trạng rò rỉ.

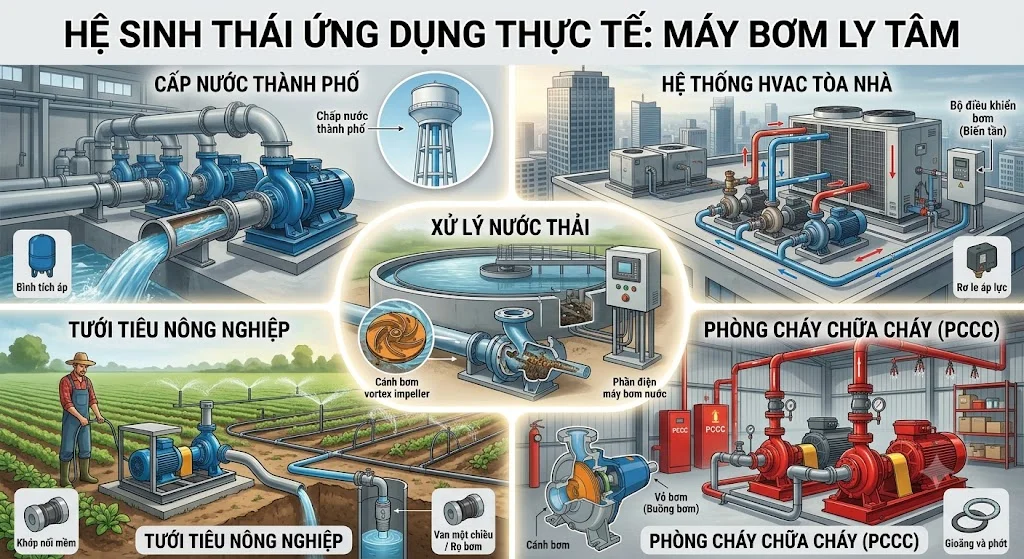

Linh kiện máy  bơm theo từng loại máy

Linh kiện máy  bơm ly tâm

Máy bơm ly tâm thường có các linh kiện chính gồm thân bơm, cánh bơm, trục, phớt cơ khí, ổ bi, nắp bơm, gioăng và động cơ.

Đây là loại bơm có cấu tạo tương đối phổ biến nên phụ tùng thay thế cũng đa dạng. Tuy nhiên, cánh bơm, phớt và trục phải được lựa chọn đúng model vì kích thước và thiết kế giữa các nhà sản xuất có thể khác nhau.

Linh kiện máy  bơm chìm

Linh kiện máy  bơm chìm thường bao gồm động cơ điện, cánh bơm, thân bơm, phớt cơ khí, trục, ổ bi, gioăng và dây cáp điện. Một số model còn có cảm biến nhiệt hoặc bộ bảo vệ chống quá nhiệt.

Do toàn bộ máy được đặt trong nước, khả năng chống nước của khoang động cơ và chất lượng phớt có vai trò đặc biệt quan trọng. Nếu nước xâm nhập vào khoang động cơ, nguy cơ chập điện hoặc hỏng cuộn dây có thể xảy ra.

Linh kiện máy  bơm nước thải

Bơm nước thải thường sử dụng cánh bơm có thiết kế đặc biệt để xử lý chất rắn và rác. Một số dòng sử dụng cánh xoáy, cánh hở hoặc cánh chống tắc.

Ngoài cánh bơm, phớt, trục và ổ bi cũng cần có khả năng làm việc trong môi trường chứa chất rắn và tạp chất. Việc dùng phụ tùng không đúng loại có thể làm giảm khả năng chống tắc của máy.

Linh kiện máy  bơm tăng áp

Máy bơm tăng áp có thể sử dụng thêm các bộ phận như bình tích áp, công tắc áp suất, cảm biến áp suất, rơ-le và bộ điều khiển tùy thiết kế.

Khi hệ thống có vấn đề về áp lực, cần xác định lỗi nằm ở phần thủy lực hay phần điều khiển trước khi thay linh kiện. Ví dụ, máy bơm chạy liên tục có thể xuất phát từ công tắc áp suất, bình tích áp hoặc rò rỉ trên đường ống chứ không nhất thiết do động cơ.

Khi nào cần thay Linh kiện máy  bơm?

Không phải mọi sự cố của máy bơm đều cần thay linh kiện. Một số trường hợp chỉ cần vệ sinh, căn chỉnh hoặc bảo dưỡng là có thể đưa thiết bị trở lại hoạt động bình thường.

Tuy nhiên, nếu phớt bị rò nước, bạc đạn phát ra tiếng kêu, cánh bơm bị mòn hoặc gãy, trục bị cong, gioăng bị chai cứng hoặc động cơ bị cháy cuộn dây, việc thay thế linh kiện có thể cần thiết.

Khi thay thế nên xác định chính xác nguyên nhân gây hư hỏng. Nếu chỉ thay linh kiện mà không xử lý nguyên nhân gốc, sự cố có thể nhanh chóng lặp lại.

Cách lựa chọn Linh kiện máy  bơm phù hợp

Xác định đúng thương hiệu và model

Đây là bước quan trọng nhất khi tìm phụ tùng. Cùng một loại máy bơm nhưng mỗi model có thể sử dụng cánh, phớt, trục hoặc gioăng có kích thước khác nhau.

Nên cung cấp đầy đủ thương hiệu, model, công suất, kích thước và thông số trên tem máy cho đơn vị cung cấp phụ tùng.

Kiểm tra kích thước linh kiện

Đối với phớt, bạc đạn, gioăng hoặc cánh bơm, cần kiểm tra kích thước thực tế. Không nên chỉ dựa vào tên gọi như "phớt máy bơm 2 inch" vì cùng đường kính nhưng cấu tạo phớt có thể khác nhau.

Chọn vật liệu phù hợp

Vật liệu linh kiện phải phù hợp với chất lỏng. Bơm nước sạch, nước thải, nước biển và hóa chất có yêu cầu rất khác nhau.

Ví dụ, một loại gioăng phù hợp với nước thông thường chưa chắc phù hợp với hóa chất hoặc nhiệt độ cao. Vì vậy, cần kiểm tra khả năng tương thích vật liệu trước khi thay thế.

Ưu tiên phụ tùng chính hãng hoặc tương đương chất lượng

Linh kiện chính hãng thường có độ tương thích cao nhất với máy bơm. Trong trường hợp sử dụng phụ tùng thay thế tương đương, cần kiểm tra kỹ kích thước, vật liệu, cấp chịu nhiệt và điều kiện làm việc.

Đối với các thiết bị quan trọng như bơm PCCC, bơm công nghiệp hoặc bơm vận hành liên tục, không nên lựa chọn phụ tùng chỉ dựa trên giá thành thấp.

FAQ – Câu hỏi thường gặp về Linh kiện máy bơm

Linh kiện máy bơm gồm những gì?

Linh kiện máy bơm phụ thuộc vào từng loại thiết bị nhưng những bộ phận phổ biến nhất gồm thân bơm, cánh bơm, trục bơm, phớt cơ khí, bạc đạn, gioăng, nắp bơm, động cơ và khớp nối. Với bơm chìm hoặc bơm nước thải, máy có thể bổ sung cảm biến nhiệt, dây cáp, bộ bảo vệ động cơ hoặc các loại cánh chống tắc. Mỗi linh kiện đảm nhiệm một chức năng khác nhau và có ảnh hưởng đến hiệu suất cũng như độ bền của toàn bộ máy. Khi cần thay thế, nên xác định đúng model và thông số của máy thay vì chỉ mua linh kiện theo tên gọi chung.

Linh kiện nào của máy bơm thường xuyên phải thay thế?

Phớt cơ khí, gioăng và bạc đạn là những linh kiện có thể cần thay thế định kỳ tùy điều kiện vận hành. Phớt làm việc liên tục tại vị trí trục quay nên có thể bị mòn và gây rò nước. Gioăng có thể bị chai cứng hoặc biến dạng sau thời gian dài. Bạc đạn có thể phát sinh tiếng ồn và rung khi bị mòn hoặc thiếu bôi trơn. Ngoài ra, cánh bơm cũng có thể phải thay nếu bị mòn, ăn mòn hoặc hư hỏng do vật thể rắn. Tuổi thọ của từng linh kiện phụ thuộc vào chất lượng phụ tùng, tần suất vận hành và môi trường sử dụng.

Có thể dùng Linh kiện máy bơm khác hãng không?

Có thể sử dụng linh kiện thay thế khác hãng nếu linh kiện đó đáp ứng chính xác các yêu cầu về kích thước, vật liệu, kết cấu và điều kiện làm việc. Tuy nhiên, việc thay thế cần được kiểm tra cẩn thận vì hai linh kiện có cùng chức năng chưa chắc có thể lắp trực tiếp cho nhau. Ví dụ, phớt có thể cùng đường kính trục nhưng khác chiều cao hoặc cấu tạo; cánh bơm có thể cùng đường kính nhưng khác thiết kế thủy lực. Với máy bơm quan trọng, đặc biệt là bơm chữa cháy và bơm công nghiệp, nên ưu tiên phụ tùng chính hãng hoặc phụ tùng được nhà sản xuất xác nhận tương thích.

Làm sao biết Linh kiện máy bơm bị hỏng?

Có thể nhận biết tình trạng hư hỏng thông qua các dấu hiệu như máy rung mạnh, phát ra tiếng ồn bất thường, giảm lưu lượng, giảm áp lực, rò nước hoặc động cơ nóng bất thường. Nếu phớt hỏng, nước thường xuất hiện tại khu vực giữa động cơ và thân bơm. Nếu bạc đạn có vấn đề, máy có thể phát tiếng kêu hoặc rung tăng dần. Cánh bơm bị mòn hoặc tắc có thể khiến lưu lượng giảm. Tuy nhiên, một triệu chứng có thể xuất phát từ nhiều nguyên nhân khác nhau, vì vậy cần kiểm tra toàn bộ hệ thống trước khi quyết định thay linh kiện.

Mua Linh kiện máy bơm cần cung cấp thông tin gì?

Khi mua Linh kiện máy bơm, nên cung cấp càng đầy đủ thông tin càng tốt, bao gồm thương hiệu, model máy bơm, công suất, điện áp, kích thước cửa hút và cửa xả, số seri nếu có và tên linh kiện cần thay. Nếu không xác định được model, có thể cung cấp hình ảnh tem máy và hình ảnh linh kiện cũ cùng kích thước thực tế. Với những linh kiện như phớt, bạc đạn hoặc gioăng, kích thước chính xác là yếu tố rất quan trọng. Cung cấp đầy đủ thông tin giúp hạn chế tình trạng mua nhầm phụ tùng và phải tháo lắp nhiều lần.

Kết luận

Linh kiện máy bơm quyết định trực tiếp đến khả năng vận hành, hiệu suất và tuổi thọ của thiết bị. Những bộ phận như cánh bơm, trục, phớt cơ khí, bạc đạn, gioăng, thân bơm và động cơ đều cần được lựa chọn đúng với từng model và điều kiện làm việc.

Khi cần thay thế, không nên chỉ dựa vào tên linh kiện hoặc kích thước tương đối. Cần kiểm tra model máy, kích thước, vật liệu, thông số kỹ thuật và môi trường sử dụng để bảo đảm phụ tùng tương thích. Đối với máy bơm PCCC, bơm công nghiệp và các thiết bị quan trọng, nên ưu tiên linh kiện chính hãng hoặc sản phẩm có nguồn gốc và thông số kỹ thuật rõ ràng Linh kiện máy bơm.
