Bơm điện PCP: Đặc điểm, cấu tạo, nguyên lý, ứng dụng và cách lựa chọn

Bơm điện PCP thường được dùng để chỉ máy bơm sử dụng công nghệ Progressive Cavity Pump (PCP), hay còn gọi là bơm khoang tiến triển. Đây là loại bơm thể tích dương, trong đó rotor có dạng xoắn ốc quay bên trong stator có hình dạng phù hợp để tạo ra các khoang kín liên tục.

Khác với bơm ly tâm, bơm PCP không tạo dòng chất lỏng chủ yếu bằng cách tăng vận tốc nhờ cánh bơm. Thay vào đó, các khoang chứa chất lỏng được hình thành giữa rotor và stator, sau đó di chuyển dọc theo chiều dài bơm để đưa chất lỏng từ đầu hút đến đầu xả.

Bơm điện PCP được sử dụng nhiều trong nước thải, bùn, hóa chất, thực phẩm, dầu khí, chất lỏng có độ nhớt cao và các loại lưu chất chứa chất rắn.

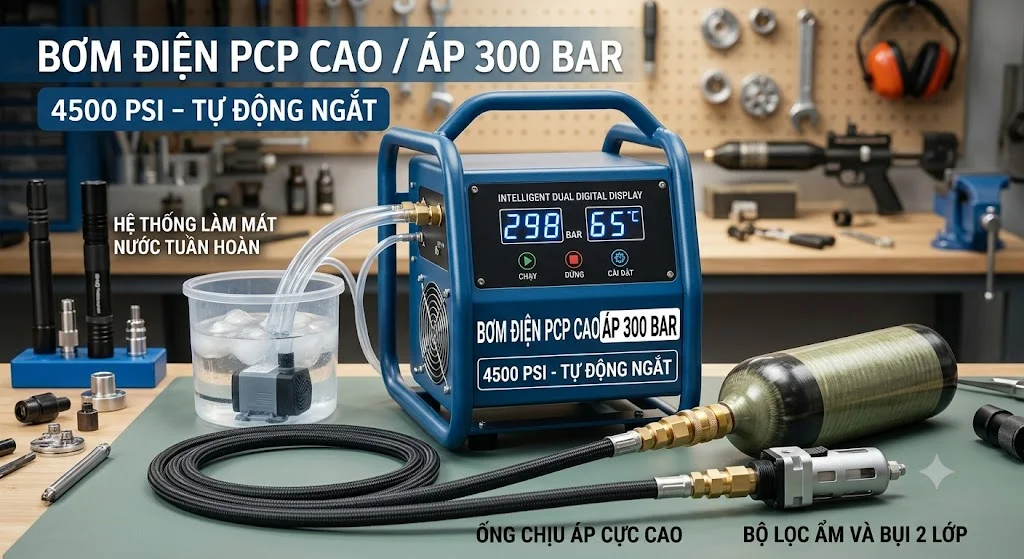

Cấu tạo của bơm điện  PCP

Động cơ điện

Động cơ cung cấp mô-men xoắn để làm quay rotor. Tùy công suất, bơm có thể sử dụng nguồn điện 1 pha hoặc 3 pha.

Đối với các ứng dụng công nghiệp, động cơ 3 pha kết hợp với biến tần thường được sử dụng để điều chỉnh tốc độ bơm theo nhu cầu thực tế.

Rotor

Rotor là bộ phận có dạng xoắn ốc và thường được chế tạo bằng kim loại. Khi quay bên trong stator, rotor tạo ra các khoang kín để vận chuyển lưu chất.

Đặc điểm của rotor giúp bơm PCP có khả năng vận chuyển những loại chất lỏng có độ nhớt cao hoặc chứa một lượng chất rắn nhất định.

Stator

Stator có dạng lòng xoắn với hình học phù hợp với rotor. Khi rotor quay, giữa rotor và stator hình thành các khoang kín.

Sự chuyển động liên tục của những khoang này chính là nguyên lý tạo dòng của bơm PCP.

Khớp nối và trục truyền động

Bộ phận truyền động truyền mô-men xoắn từ động cơ đến rotor. Các khớp nối phải được thiết kế phù hợp để bơm có thể vận hành ổn định và hạn chế rung động.

Phớt cơ khí

Phớt cơ khí giúp ngăn lưu chất rò rỉ ra ngoài tại vị trí trục quay. Loại phớt cần được lựa chọn dựa trên áp suất, nhiệt độ và tính chất hóa học của lưu chất.

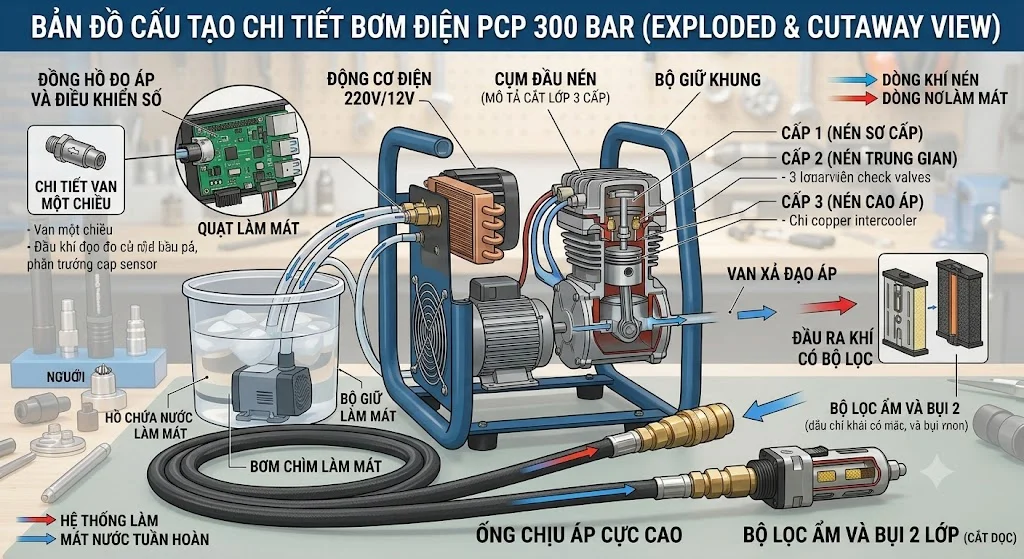

Nguyên lý hoạt động của bơm điện  PCP

Khi động cơ điện hoạt động, rotor bắt đầu quay bên trong stator. Giữa rotor và stator hình thành các khoang kín chứa lưu chất.

Khi rotor tiếp tục quay, các khoang này di chuyển từ phía hút sang phía xả. Lưu chất được vận chuyển liên tục qua thân bơm mà không cần tốc độ quay quá cao.

Có thể hình dung đơn giản:

Động cơ điện → Rotor quay → Khoang kín hình thành → Khoang di chuyển → Lưu chất được đẩy về đầu xả

Đây là lý do bơm PCP có khả năng xử lý tốt nhiều loại lưu chất mà bơm ly tâm thông thường gặp khó khăn.

Đặc điểm nổi bật của bơm điện  PCP

Bơm được chất lỏng có độ nhớt cao

PCP đặc biệt phù hợp với các loại chất lỏng có độ nhớt cao. Khi độ nhớt tăng, hiệu suất của bơm PCP trong nhiều ứng dụng vẫn có thể duy trì tốt hơn so với một số loại bơm ly tâm.

Ứng dụng có thể bao gồm dầu, bùn đặc, polymer, chất kết dính và một số loại hóa chất.

Xử lý được chất rắn

Tùy thiết kế, bơm PCP có thể vận chuyển lưu chất chứa chất rắn, cặn hoặc các hạt lơ lửng.

Đây là một ưu điểm quan trọng trong các ứng dụng bùn thải, nước thải và xử lý chất thải.

Lưu lượng tương đối ổn định

Bơm PCP là bơm thể tích dương nên lưu lượng có quan hệ chặt chẽ với tốc độ quay. Khi điều chỉnh tốc độ bằng biến tần, có thể điều chỉnh lưu lượng khá linh hoạt.

Điều này rất hữu ích trong các hệ thống cần định lượng hoặc điều chỉnh lưu lượng theo từng giai đoạn.

Ứng dụng của bơm điện  PCP

Bơm bùn và nước thải

PCP được sử dụng để vận chuyển bùn đặc, bùn hoạt tính, bùn sau xử lý và các loại nước thải chứa chất rắn.

Khả năng vận chuyển chất rắn giúp bơm phù hợp với nhiều công đoạn trong nhà máy xử lý nước thải.

Ngành thực phẩm

Bơm PCP có thể được sử dụng để vận chuyển các sản phẩm có độ nhớt cao như kem, paste, nước sốt, mật ong hoặc các sản phẩm dạng bán rắn.

Đối với ngành thực phẩm, cần sử dụng phiên bản bơm có vật liệu và thiết kế đáp ứng yêu cầu vệ sinh.

Ngành hóa chất

Bơm có thể vận chuyển nhiều loại hóa chất, polymer hoặc chất lỏng có độ nhớt cao. Tuy nhiên, vật liệu rotor, stator, phớt và thân bơm phải tương thích với hóa chất.

Không nên lựa chọn bơm chỉ dựa trên lưu lượng và cột áp mà bỏ qua khả năng tương thích vật liệu.

Ngành dầu khí

PCP được sử dụng trong một số ứng dụng liên quan đến dầu, dầu thô và chất lỏng có độ nhớt cao. Với các ứng dụng dầu khí đặc thù, cần lựa chọn cấu hình bơm dựa trên nhiệt độ, áp suất, độ nhớt và thành phần lưu chất.

Bơm PCP khác gì bơm ly tâm?

Ưu điểm của bơm điện PCP

Bơm PCP có ưu điểm nổi bật là khả năng vận chuyển chất lỏng có độ nhớt cao và chứa chất rắn. Lưu lượng tương đối ổn định, đồng thời có thể điều chỉnh bằng cách thay đổi tốc độ quay của động cơ.

Bơm cũng có khả năng tạo áp suất tương đối cao tùy cấu hình số tầng/khoang và thường vận hành ở tốc độ thấp, giúp giảm tác động cơ học lên một số loại lưu chất nhạy cảm.

Nhược điểm của bơm điện PCP

Nhược điểm đáng chú ý là stator thường là bộ phận chịu mài mòn, đặc biệt khi bơm lưu chất có nhiều hạt rắn hoặc chất mài mòn.

Ngoài ra, PCP có thể bị hư hỏng nghiêm trọng nếu chạy khô. Vì rotor và stator tạo tiếp xúc tương đối gần nhau, lưu chất thường đóng vai trò quan trọng trong việc hỗ trợ làm mát và bôi trơn vùng tiếp xúc.

Do đó, cần có giải pháp bảo vệ chống chạy khô đối với các hệ thống có nguy cơ mất nguồn cấp.

Cách chọn bơm điện PCP

Xác định lưu lượng

Trước tiên cần xác định lưu lượng yêu cầu của hệ thống, chẳng hạn 1 m³/h, 5 m³/h, 10 m³/h hoặc lớn hơn.

Với PCP, có thể điều chỉnh lưu lượng bằng tốc độ quay, do đó cần xác định cả dải lưu lượng làm việc thay vì chỉ một giá trị duy nhất.

Xác định cột áp

Cần tính chênh lệch cao độ, áp suất đầu xả và tổn thất đường ống để xác định tổng cột áp.

Đặc biệt với bơm thể tích dương, cần quan tâm đến áp suất tối đa mà bơm có thể tạo ra và khả năng chịu áp của đường ống, van và thiết bị phía sau bơm.

Xác định độ nhớt

Độ nhớt là thông số rất quan trọng khi lựa chọn PCP. Hai loại chất lỏng có cùng lưu lượng nhưng khác độ nhớt có thể yêu cầu cấu hình bơm và công suất động cơ khác nhau.

Xác định hàm lượng chất rắn

Nếu bơm nước thải hoặc bùn, cần cung cấp hàm lượng chất rắn và kích thước hạt. Các thông số này ảnh hưởng trực tiếp đến vật liệu stator, tốc độ quay và tuổi thọ của bơm.

Xác định nhiệt độ

Nhiệt độ ảnh hưởng đến độ nhớt của lưu chất và vật liệu stator. Với lưu chất nóng, cần lựa chọn elastomer của stator phù hợp với nhiệt độ làm việc.

Bơm PCP có cần biến tần không?

Không phải mọi bơm PCP đều bắt buộc phải sử dụng biến tần, nhưng biến tần là một lựa chọn rất hữu ích khi cần điều chỉnh lưu lượng.

Khi giảm tốc độ động cơ, lưu lượng của bơm có thể giảm tương ứng theo đặc tính thiết kế. Điều này giúp hệ thống vận hành linh hoạt hơn và có thể giảm tiêu thụ điện trong những thời điểm nhu cầu thấp.

Tuy nhiên, cần bảo đảm tốc độ vận hành nằm trong phạm vi mà nhà sản xuất cho phép.

Bơm điện PCP có chạy khô được không?

Không nên để bơm PCP chạy khô. Đây là một trong những lưu ý quan trọng nhất khi vận hành loại bơm này.

Khi không có lưu chất, vùng tiếp xúc giữa rotor và stator có thể bị quá nhiệt, khiến stator nhanh chóng bị hư hỏng. Vì vậy, hệ thống nên có cảm biến mức, cảm biến áp suất hoặc thiết bị bảo vệ chống chạy khô phù hợp.

FAQ về bơm điện PCP

Bơm điện PCP là gì?

Bơm điện PCP là máy bơm Progressive Cavity Pump sử dụng động cơ điện để quay rotor bên trong stator và vận chuyển lưu chất qua các khoang kín. Đây là loại bơm thể tích dương, đặc biệt phù hợp với chất lỏng có độ nhớt cao, bùn và lưu chất chứa chất rắn. Bơm được sử dụng trong nhiều ngành như nước thải, thực phẩm, hóa chất và dầu khí.

Bơm PCP dùng để bơm nước thải được không?

Có, bơm PCP được sử dụng khá phổ biến cho nước thải và bùn có chứa chất rắn. Cấu tạo rotor–stator cho phép vận chuyển lưu chất có độ nhớt hoặc hàm lượng chất rắn cao hơn nhiều loại bơm thông thường. Tuy nhiên, cần xác định kích thước chất rắn, nồng độ chất rắn và khả năng mài mòn để chọn đúng cấu hình.

Bơm PCP có bơm được bùn đặc không?

Đây là một trong những ứng dụng phù hợp của bơm PCP. Bơm có khả năng vận chuyển nhiều loại bùn và chất lỏng có độ nhớt cao với lưu lượng tương đối ổn định. Khi bùn có hàm lượng chất rắn hoặc tính mài mòn cao, cần lựa chọn vật liệu stator và tốc độ quay phù hợp để tăng tuổi thọ thiết bị.

Bơm PCP có chạy khô được không?

Không nên cho bơm PCP chạy khô vì rotor và stator có thể bị quá nhiệt và hư hỏng nhanh. Trong nhiều trường hợp, chỉ một thời gian ngắn chạy không có lưu chất cũng có thể gây ảnh hưởng đến stator. Vì vậy, nên trang bị cảm biến mức hoặc thiết bị bảo vệ chống chạy khô cho hệ thống.

Bơm PCP có dùng cho chất lỏng có độ nhớt cao không?

Có, đây là một trong những ưu điểm nổi bật của PCP. Bơm có thể được sử dụng cho nhiều loại chất lỏng nhớt cao mà bơm ly tâm thông thường khó vận chuyển hiệu quả. Tuy nhiên, độ nhớt cụ thể vẫn cần được cung cấp để lựa chọn tốc độ quay, công suất và cấu hình rotor–stator phù hợp.

Bơm PCP giá bao nhiêu?

Giá bơm PCP phụ thuộc vào lưu lượng, cột áp, công suất, vật liệu rotor–stator, loại phớt và đặc tính lưu chất. Bơm dùng cho nước sạch có cấu hình khác đáng kể so với bơm dùng cho bùn, hóa chất hoặc thực phẩm. Vì vậy, muốn báo giá chính xác cần cung cấp thông số lưu lượng, cột áp, độ nhớt, nhiệt độ và hàm lượng chất rắn.

Bơm PCP có dùng biến tần được không?

Có, bơm PCP thường có thể kết hợp với biến tần để điều chỉnh tốc độ động cơ và kiểm soát lưu lượng. Đây là giải pháp hữu ích đối với các hệ thống có nhu cầu lưu lượng thay đổi. Tuy nhiên, tốc độ tối thiểu và tối đa cần nằm trong phạm vi vận hành mà nhà sản xuất quy định.

Kết luận

Bơm điện PCP là giải pháp phù hợp cho các ứng dụng cần vận chuyển chất lỏng có độ nhớt cao, bùn, nước thải, polymer, hóa chất và lưu chất chứa chất rắn. Công nghệ rotor–stator giúp bơm tạo dòng ổn định và có khả năng xử lý nhiều loại lưu chất mà bơm ly tâm thông thường khó đáp ứng.

Khi lựa chọn bơm PCP, cần quan tâm đến lưu lượng, cột áp, độ nhớt, nhiệt độ, hàm lượng chất rắn, tính ăn mòn và khả năng mài mòn của lưu chất. Đặc biệt, cần chú ý đến vật liệu stator và bảo vệ chống chạy khô, bởi đây là hai yếu tố có ảnh hưởng lớn đến độ bền và chi phí vận hành của máy bơm Bơm điện PCP.
