Van Crane là gì? Đặc điểm, cấu tạo, phân loại và ứng dụng

Van Crane là tên gọi thường được sử dụng để chỉ các dòng van công nghiệp mang thương hiệu Crane, một thương hiệu lâu đời trong lĩnh vực thiết bị và giải pháp kiểm soát dòng lưu chất. Các sản phẩm của Crane được ứng dụng trong nhiều hệ thống đường ống công nghiệp, đặc biệt là hệ thống cấp nước, hơi, dầu khí, hóa chất, năng lượng và các nhà máy sản xuất.

Danh mục Van  Crane rất đa dạng, bao gồm van cổng, van cầu, van một chiều, van bướm, van bi và nhiều dòng van chuyên dụng khác. Tùy vào từng loại lưu chất, áp suất, nhiệt độ và yêu cầu vận hành, người dùng có thể lựa chọn cấu hình van phù hợp để bảo đảm hệ thống hoạt động an toàn và ổn định.

Điểm đáng chú ý của Van  Crane là thiết kế hướng đến các ứng dụng công nghiệp có yêu cầu cao về độ bền, khả năng làm kín và độ tin cậy. Vì vậy, khi lựa chọn sản phẩm, ngoài việc xác định đúng kích thước DN, người dùng cũng cần kiểm tra tiêu chuẩn, vật liệu và cấp áp suất của từng model cụ thể.

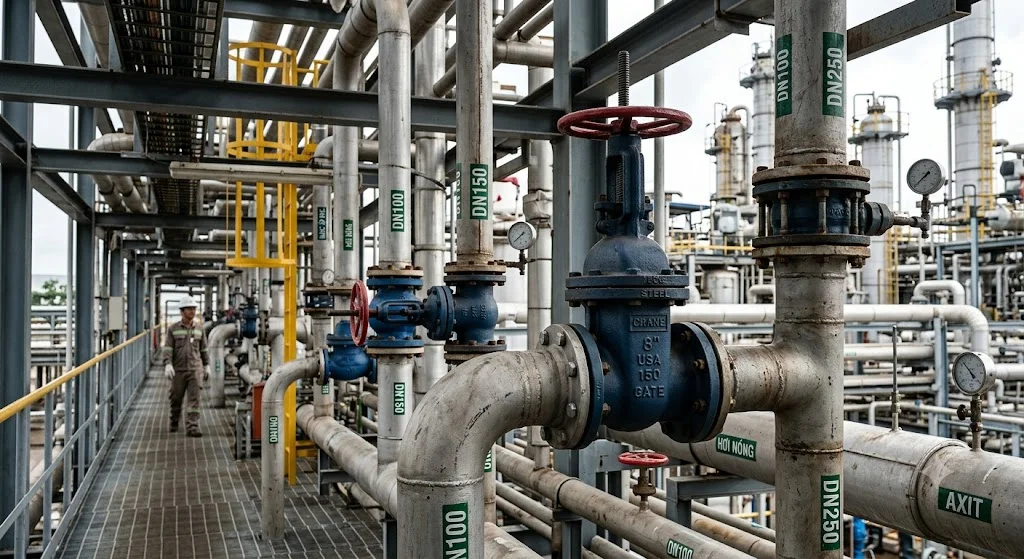

Van  Crane là gì?

Van  Crane là nhóm các loại van công nghiệp được sản xuất hoặc phân phối dưới thương hiệu Crane, phục vụ chức năng đóng mở, điều tiết hoặc kiểm soát dòng lưu chất trong đường ống. Tùy từng dòng sản phẩm, van có thể được vận hành bằng tay quay, tay gạt, hộp số hoặc bộ truyền động tự động.

Các sản phẩm Crane có thể được sử dụng cho nhiều môi trường như nước, hơi nước, khí, dầu, hóa chất và các loại lưu chất công nghiệp khác. Thiết kế van sẽ thay đổi tùy theo yêu cầu về nhiệt độ, áp suất, tính ăn mòn và đặc tính của môi trường.

Trong thực tế, khi tìm kiếm Van  Crane, người mua nên xác định chính xác chủng loại cần sử dụng thay vì chỉ dựa trên tên thương hiệu. Một van cổng Crane và van cầu Crane có nguyên lý hoạt động, phạm vi ứng dụng và đặc tính dòng chảy hoàn toàn khác nhau.

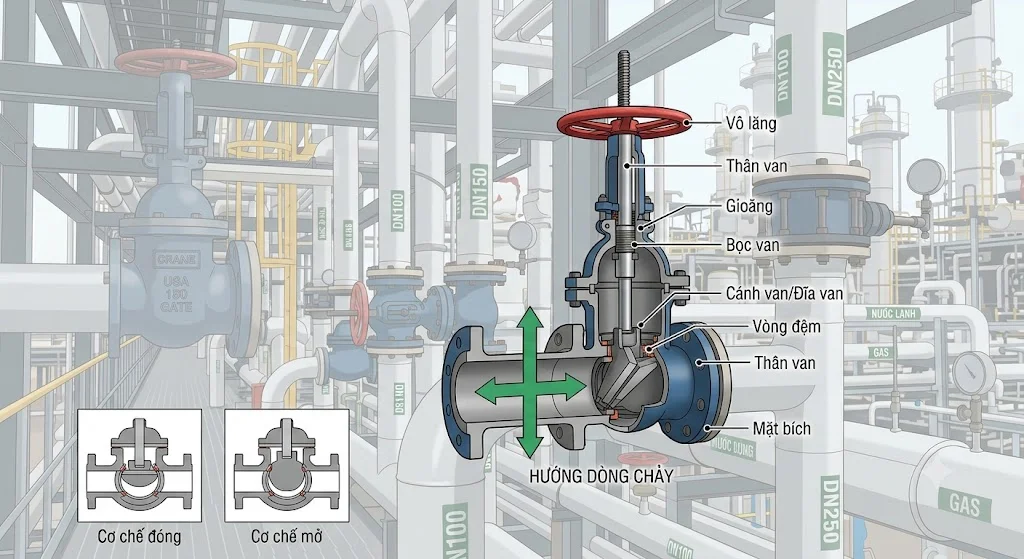

Cấu tạo cơ bản của Van  Crane

Thân van

Thân van là bộ phận chịu áp lực chính và tạo thành khoang chứa các cơ cấu đóng mở bên trong. Tùy từng dòng sản phẩm, thân Van  Crane có thể được chế tạo từ gang, gang cầu, thép carbon, thép hợp kim hoặc thép không gỉ.

Vật liệu thân van cần được lựa chọn dựa trên áp suất, nhiệt độ và loại lưu chất. Đối với hệ thống nước thông thường, gang hoặc gang cầu có thể đáp ứng tốt yêu cầu sử dụng, trong khi các hệ thống hơi, dầu khí hoặc hóa chất thường cần vật liệu có khả năng chịu nhiệt và chịu áp lực cao hơn.

Bộ phận đóng mở

Tùy loại Van  Crane, bộ phận đóng mở có thể là cửa van, đĩa van, viên bi hoặc cơ cấu một chiều.

Ví dụ, van cổng sử dụng cửa van di chuyển lên xuống, van cầu sử dụng đĩa van chuyển động tuyến tính, còn van bi sử dụng viên bi xoay 90°. Thiết kế của bộ phận này quyết định khả năng đóng mở, điều tiết và mức tổn thất áp suất của van.

Trục van

Trục van truyền chuyển động từ bộ phận điều khiển đến cơ cấu đóng mở. Trục thường được chế tạo từ vật liệu có độ bền cơ học và khả năng chống ăn mòn phù hợp với điều kiện làm việc.

Đối với các van hoạt động thường xuyên, chất lượng của trục ảnh hưởng trực tiếp đến mô-men vận hành và tuổi thọ của thiết bị.

Bộ phận làm kín

Hệ thống làm kín bao gồm gioăng thân, vòng seat và packing quanh trục. Những bộ phận này có nhiệm vụ hạn chế rò rỉ lưu chất ra môi trường bên ngoài hoặc rò rỉ qua cửa van khi van ở trạng thái đóng.

Việc lựa chọn vật liệu làm kín phải phù hợp với nhiệt độ và tính chất hóa học của lưu chất để bảo đảm tuổi thọ và độ an toàn.

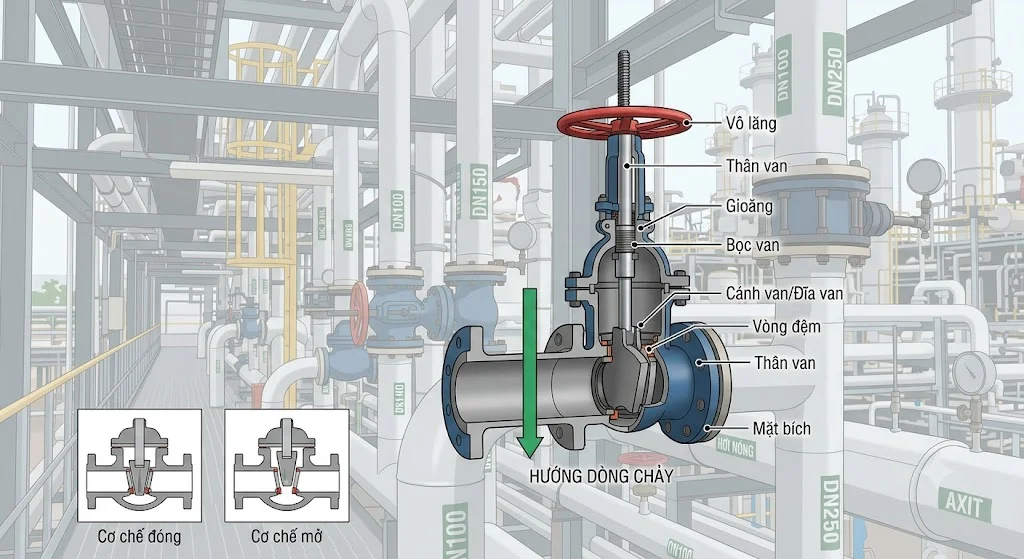

Các loại Van  Crane phổ biến

Van cổng Crane

Van cổng Crane được sử dụng chủ yếu để đóng hoặc mở hoàn toàn dòng lưu chất. Khi van mở hoàn toàn, cửa van được nâng lên khỏi dòng chảy nên tổn thất áp suất tương đối thấp.

Loại van này thường được sử dụng trên đường ống cấp nước, hệ thống hơi, dầu khí, PCCC và các hệ thống công nghiệp yêu cầu khả năng cô lập đường ống.

Van cầu Crane

Van cầu Crane được thiết kế để điều chỉnh lưu lượng bên cạnh chức năng đóng mở. Dòng lưu chất thay đổi hướng khi đi qua thân van, tạo ra khả năng kiểm soát lưu lượng tốt hơn nhưng đồng thời cũng tạo tổn thất áp suất lớn hơn van cổng.

Van cầu thường được sử dụng trong hệ thống hơi, nước nóng, dầu và các dây chuyền cần điều chỉnh lưu lượng.

Van một chiều Crane

Van một chiều Crane cho phép lưu chất đi theo một hướng và tự động ngăn dòng chảy ngược. Thiết bị thường được sử dụng để bảo vệ máy bơm, máy nén và các thiết bị khác trong hệ thống đường ống.

Tùy ứng dụng, có thể sử dụng van một chiều dạng lá lật, piston hoặc wafer.

Van bướm Crane

Van bướm có thiết kế nhỏ gọn với đĩa van xoay quanh trục. Đây là lựa chọn phù hợp cho các đường ống có kích thước lớn vì trọng lượng và kích thước tổng thể thường nhỏ hơn van cổng có cùng kích thước.

Van bướm Crane có thể được vận hành bằng tay gạt, hộp số hoặc bộ truyền động tự động tùy yêu cầu của hệ thống.

Thông số kỹ thuật tham khảo của Van  Crane

Lưu ý: Thông số thực tế của Van  Crane cần được kiểm tra theo đúng model và catalogue của nhà sản xuất. Không nên lựa chọn van chỉ dựa vào kích thước đường ống mà bỏ qua áp suất và nhiệt độ làm việc.

Ưu điểm của Van  Crane

Một trong những ưu điểm của Van  Crane là danh mục sản phẩm đa dạng, đáp ứng nhiều nhu cầu kiểm soát lưu chất khác nhau. Người dùng có thể lựa chọn từ các dòng van đóng mở thông thường đến những sản phẩm phục vụ hệ thống nhiệt, năng lượng và công nghiệp nặng.

Van được thiết kế chú trọng đến độ bền cơ học và khả năng làm kín, giúp hạn chế rò rỉ trong quá trình vận hành. Khi lựa chọn đúng model và sử dụng trong phạm vi thông số cho phép, van có thể hoạt động ổn định trong thời gian dài.

Ngoài ra, các dòng van công nghiệp của Crane có nhiều cấu hình kết nối và phương thức vận hành, giúp dễ dàng tích hợp với các hệ thống đường ống và hệ thống điều khiển tự động.

Ứng dụng của Van  Crane

Van  Crane được sử dụng trong nhiều lĩnh vực công nghiệp khác nhau. Trong hệ thống cấp nước và xử lý nước, van được dùng để cô lập đường ống, điều khiển dòng chảy và bảo vệ các thiết bị như máy bơm hoặc bể chứa.

Trong các nhà máy nhiệt điện, hóa chất và dầu khí, van có thể được sử dụng trên các tuyến hơi, nước nóng, dầu và khí công nghiệp. Những ứng dụng này thường yêu cầu van có khả năng chịu áp suất, nhiệt độ và điều kiện vận hành khắc nghiệt.

Ngoài ra, Van  Crane còn có thể được sử dụng trong hệ thống HVAC, PCCC, nhà máy sản xuất, công trình thương mại và các hệ thống tiện ích công nghiệp.

Kinh nghiệm lựa chọn Van  Crane

Khi lựa chọn Van Crane, trước tiên cần xác định loại lưu chất và chức năng cần thực hiện. Nếu chỉ cần đóng hoặc mở tuyến ống, van cổng thường phù hợp, trong khi van cầu sẽ phù hợp hơn với nhu cầu điều tiết lưu lượng.

Tiếp theo cần xác định kích thước đường ống, áp suất và nhiệt độ làm việc. Đây là những thông số quan trọng quyết định vật liệu thân van, seat, packing và kiểu kết nối cần sử dụng.

Ngoài ra, cần kiểm tra tiêu chuẩn của hệ thống như ANSI, ASME, API, DIN hoặc JIS nếu dự án có yêu cầu cụ thể. Việc đối chiếu đúng catalogue và model sẽ giúp tránh tình trạng mua nhầm van có cùng kích thước nhưng không phù hợp về áp suất hoặc nhiệt độ.

FAQ – Câu hỏi thường gặp về Van Crane

Van Crane là van của nước nào?

Crane là thương hiệu có lịch sử lâu đời trong lĩnh vực van và thiết bị kiểm soát dòng lưu chất. Tuy nhiên, nguồn gốc sản xuất cụ thể của từng sản phẩm Van Crane có thể khác nhau tùy dòng sản phẩm và cơ sở sản xuất, vì vậy cần kiểm tra thông tin trên nhãn van hoặc catalogue của model cụ thể.

Van Crane có những loại nào?

Danh mục Van  Crane có nhiều chủng loại như van cổng, van cầu, van một chiều và van bướm cùng các dòng van chuyên dụng khác. Mỗi loại có cấu tạo và đặc tính dòng chảy khác nhau nên cần lựa chọn dựa trên chức năng thực tế của hệ thống.

Van Crane có sử dụng cho hệ thống hơi không?

Có, một số dòng Van  Crane được thiết kế cho các hệ thống hơi và môi trường nhiệt độ cao. Tuy nhiên, cần lựa chọn đúng model có vật liệu thân, seat, packing và cấp áp suất phù hợp với nhiệt độ và áp suất của hệ thống hơi.

Van Crane có dùng trong hệ thống PCCC không?

Một số dòng van của Crane có thể được sử dụng trong hệ thống PCCC nếu đáp ứng các yêu cầu và chứng nhận áp dụng cho hệ thống đó. Khi sử dụng cho PCCC, cần kiểm tra đầy đủ tiêu chuẩn, chứng nhận và thông số kỹ thuật của đúng model trước khi đưa vào công trình.

Làm thế nào để chọn đúng Van  Crane?

Cần xác định loại lưu chất, kích thước đường ống, áp suất, nhiệt độ, chức năng đóng mở hay điều tiết và phương thức vận hành. Sau đó đối chiếu các thông số này với catalogue của nhà sản xuất để lựa chọn đúng model, vật liệu và cấp áp suất.

Kết luận

Van Crane là nhóm van công nghiệp được sử dụng trong nhiều hệ thống kiểm soát lưu chất từ cấp nước, HVAC, PCCC đến hơi, dầu khí và các ngành công nghiệp nặng. Với nhiều chủng loại như van cổng, van cầu, van một chiều và van bướm, Crane có thể đáp ứng các yêu cầu khác nhau về đóng mở, điều tiết và bảo vệ đường ống. Khi lựa chọn Van  Crane, cần đặc biệt chú ý đến model, vật liệu, kích thước, tiêu chuẩn, áp suất và nhiệt độ làm việc để bảo đảm van tương thích với hệ thống và vận hành an toàn, ổn định Van Crane.
