DN40 là gì? Kích thước DN40, quy đổi sang inch và ứng dụng

DN40 là kích thước danh nghĩa thường được sử dụng để xác định đường kính của đường ống, van, mặt bích và các phụ kiện trong hệ thống đường ống. Theo cách quy đổi thông dụng, DN 40 tương đương 1 1/2 inch (1.5 inch), thường được gọi tại Việt Nam là đường ống phi 49 trong nhiều ứng dụng đường ống thép và phụ kiện.

Tuy nhiên, cần lưu ý rằng DN 40 không có nghĩa đường kính thực tế của đường ống luôn bằng đúng 40 mm. DN là kích thước danh nghĩa được sử dụng để tiêu chuẩn hóa khả năng kết nối giữa đường ống và thiết bị, trong khi đường kính ngoài, đường kính trong và chiều dày thành ống có thể thay đổi tùy theo tiêu chuẩn sản xuất.

Kích thước DN 40 được sử dụng khá phổ biến trong hệ thống cấp nước, PCCC, HVAC, khí nén, hơi, dầu và nhiều hệ thống công nghiệp khác. Đây cũng là kích thước thường gặp ở các loại van bi, van cổng, van cầu, van một chiều, van bướm và các loại phụ kiện đường ống.

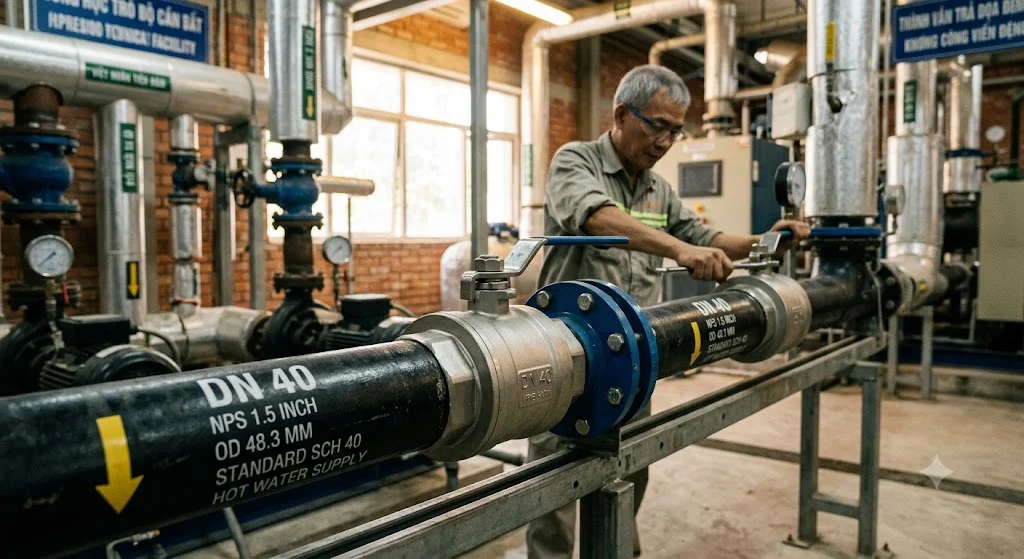

DN 40 tương đương bao nhiêu inch?

DN 40 tương đương 1 1/2 inch, thường được viết là DN 40 = 1½". Đây là quy đổi kích thước danh nghĩa được sử dụng phổ biến trong các catalogue van và phụ kiện đường ống.

Trong thực tế tại Việt Nam, DN 40 thường được gọi là ống phi 49 đối với nhiều loại ống thép có đường kính ngoài khoảng 48,3 mm. Vì vậy, khi tìm kiếm sản phẩm, bạn có thể gặp các cách gọi như van DN 40, van 1 1/2 inch, van phi 49 hoặc van 49, tùy theo cách gọi của nhà cung cấp.

Tuy nhiên, không nên mặc định mọi sản phẩm DN 40 đều có đường kính ngoài giống nhau. Khi lắp đặt van hoặc phụ kiện, cần đối chiếu tiêu chuẩn đường ống và kiểu kết nối để bảo đảm sản phẩm tương thích.

Bảng quy đổi DN 40

Lưu ý: Kích thước đường kính ngoài khoảng 48,3 mm là giá trị thường gặp ở ống thép theo một số tiêu chuẩn, không phải định nghĩa của DN 40. Khi lựa chọn phụ kiện, cần kiểm tra đúng tiêu chuẩn của đường ống.

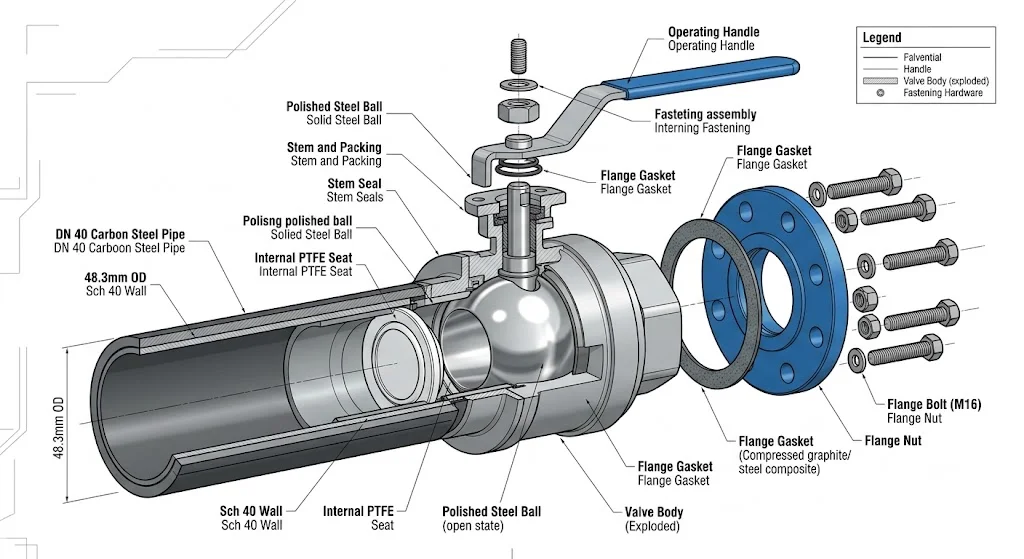

DN 40 có phải là phi 40 không?

Không. DN 40 không đồng nghĩa với phi 40 và đây là một trong những nhầm lẫn khá phổ biến khi lựa chọn van và phụ kiện đường ống.

DN 40 là kích thước danh nghĩa, trong khi ký hiệu Ø hoặc phi thể hiện đường kính thực tế của một chi tiết hoặc đường ống theo cách quy ước cụ thể. Với nhiều loại ống thép thông dụng, DN 40 tương ứng với đường kính ngoài khoảng 48,3 mm, vì vậy thường được gọi là phi 49.

Do đó, khi mua van DN 40, không nên chỉ nói với nhà cung cấp "van phi 40" vì có thể dẫn đến nhầm kích thước. Nên cung cấp rõ DN 40 hoặc 1 1/2 inch và thông tin về tiêu chuẩn kết nối.

Các loại van DN 40 phổ biến

Van bi DN 40

Van bi DN 40 là một trong những loại van được sử dụng phổ biến nhất cho đường ống kích thước 1 1/2 inch. Van sử dụng viên bi có lỗ xuyên tâm để đóng hoặc mở dòng nước bằng cách xoay tay gạt khoảng 90°.

Van bi DN 40 có ưu điểm đóng mở nhanh, kết cấu nhỏ gọn và khả năng làm kín tốt. Sản phẩm thường được sử dụng trong hệ thống cấp nước, khí nén, dầu và các hệ thống công nghiệp có lưu lượng vừa phải.

Van cổng DN 40

Van cổng DN 40 sử dụng cửa van di chuyển lên xuống để đóng hoặc mở đường ống. Khi mở hoàn toàn, cửa van được nâng khỏi dòng chảy nên tổn thất áp suất tương đối thấp.

Van cổng DN 40 thường được sử dụng cho các hệ thống cần đóng hoặc mở hoàn toàn tuyến ống, chẳng hạn như cấp nước, PCCC và các đường ống công nghiệp.

Van cầu DN 40

Van cầu DN 40 được thiết kế để vừa đóng mở vừa điều chỉnh lưu lượng. Cơ cấu đĩa van cho phép kiểm soát dòng chảy tốt hơn van cổng, nhưng tổn thất áp suất cũng lớn hơn.

Loại van này thường được sử dụng trong đường hơi, nước nóng, dầu và các hệ thống cần điều tiết lưu lượng.

Van một chiều DN 40

Van một chiều DN 40 cho phép lưu chất chảy theo một hướng và tự động ngăn dòng chảy ngược. Van thường được lắp trên đường hút hoặc đường đẩy của máy bơm và các vị trí cần bảo vệ thiết bị.

Tùy theo hệ thống, có thể sử dụng van một chiều lá lật, van một chiều lò xo hoặc van một chiều dạng wafer.

Van bướm DN 40

Van bướm DN 40 sử dụng đĩa van xoay quanh trục để đóng mở dòng lưu chất. Tuy nhiên, đối với kích thước DN 40, van bướm không phải lúc nào cũng là lựa chọn phổ biến vì nhiều hệ thống sử dụng van bi hoặc van cổng cho kích thước nhỏ.

Việc lựa chọn van bướm DN 40 cần căn cứ vào thiết kế thực tế, kiểu kết nối và yêu cầu của hệ thống.

Kích thước mặt bích DN 40

Đối với van DN 40 mặt bích, không thể xác định toàn bộ kích thước chỉ dựa vào thông số DN 40. Các thông số như đường kính ngoài mặt bích, số lượng lỗ bu lông, đường kính lỗ và khoảng cách tâm lỗ phụ thuộc vào tiêu chuẩn như JIS, DIN hoặc ANSI.

Ví dụ, một van DN 40 tiêu chuẩn JIS có thể có kích thước mặt bích khác với van DN 40 theo DIN hoặc ANSI. Vì vậy, khi thay thế van DN 40 mặt bích, cần kiểm tra đúng tiêu chuẩn của hệ thống hiện hữu.

Đây là yếu tố đặc biệt quan trọng trong các công trình PCCC, nhà máy và hệ thống công nghiệp, nơi các tiêu chuẩn đường ống thường được quy định ngay từ giai đoạn thiết kế.

Thông số kỹ thuật tham khảo của van DN 40

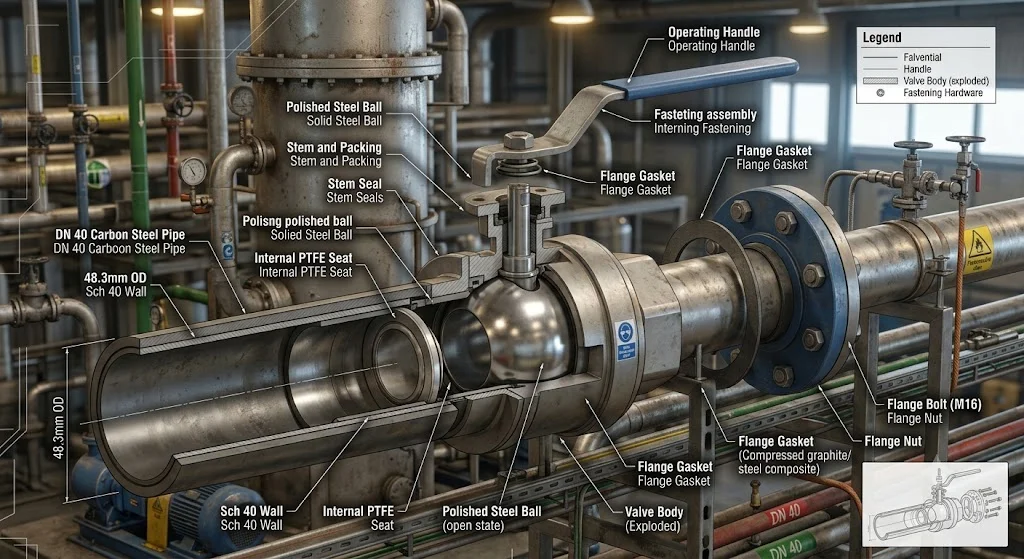

DN 40 được ứng dụng ở đâu?

DN 40 được sử dụng trong rất nhiều hệ thống đường ống có yêu cầu lưu lượng trung bình. Trong hệ thống cấp nước dân dụng và thương mại, DN 40 có thể được sử dụng cho đường ống cấp nước chính của một khu vực hoặc nhánh cấp nước cho nhiều thiết bị.

Trong hệ thống PCCC, van và phụ kiện DN 40 thường được sử dụng ở các tuyến nhánh hoặc các hệ thống phụ trợ tùy theo thiết kế. Đối với hệ thống chữa cháy, kích thước thực tế phải được tính toán theo lưu lượng, áp suất và thiết kế được phê duyệt.

Ngoài ra, DN 40 còn xuất hiện trong hệ thống HVAC, khí nén, nước nóng, hơi, dầu và các dây chuyền sản xuất công nghiệp. Tùy môi trường, vật liệu của van có thể thay đổi từ đồng, gang đến thép hoặc inox.

Cách lựa chọn van DN 40 phù hợp

Khi lựa chọn van DN 40, trước tiên cần xác định chính xác loại lưu chất đi qua van. Nước sạch có thể sử dụng van đồng, gang hoặc inox tùy hệ thống, trong khi hóa chất, dầu hoặc hơi nóng cần lựa chọn vật liệu thân van và gioăng làm kín phù hợp.

Tiếp theo cần xác định áp suất và nhiệt độ làm việc. Hai van cùng kích thước DN 40 nhưng khác cấp áp suất có thể có cấu tạo và giá thành hoàn toàn khác nhau, vì vậy không nên lựa chọn chỉ dựa vào kích thước.

Cuối cùng, cần kiểm tra kiểu kết nối và tiêu chuẩn của hệ thống. Nếu đường ống sử dụng ren 1 1/2 inch thì cần chọn van DN 40 ren phù hợp, còn nếu sử dụng mặt bích thì phải kiểm tra cả tiêu chuẩn mặt bích, khoảng cách lỗ và cấp áp lực.

FAQ – Câu hỏi thường gặp về DN40

DN40 bằng bao nhiêu inch?

DN 40 tương đương 1 1/2 inch, thường được viết là DN 40 hoặc 1½". Đây là kích thước danh nghĩa được sử dụng phổ biến trong hệ thống van và phụ kiện đường ống.

DN40 có phải phi 49 không?

Trong nhiều hệ thống ống thép thông dụng, DN 40 thường đi cùng ống có đường kính ngoài khoảng 48,3 mm và thường được gọi là phi 49. Tuy nhiên, đây là cách gọi theo kích thước ống chứ không phải DN 40 có đường kính chính xác bằng 49 mm, vì kích thước thực tế còn phụ thuộc vào tiêu chuẩn và loại ống.

DN40 có phải phi 40 không?

Không. DN40 là kích thước danh nghĩa, còn phi thể hiện đường kính theo cách gọi thông dụng của đường ống hoặc chi tiết. Vì vậy, không nên đồng nhất DN 40 với ống phi 40 khi lựa chọn van và phụ kiện.

Van DN40 dùng cho đường ống nào?

Van DN 40 thường được sử dụng với đường ống danh nghĩa DN 40, tương đương 1 1/2 inch. Với ống thép thông dụng, kích thước này thường được ghép với ống có đường kính ngoài khoảng 48,3 mm, nhưng cần kiểm tra tiêu chuẩn cụ thể trước khi lắp đặt.

Van DN40 có những loại nào?

Các loại phổ biến gồm van bi DN 40, van cổng DN 40, van cầu DN 40, van một chiều DN 40 và van bướm DN 40. Mỗi loại có nguyên lý hoạt động và mục đích sử dụng khác nhau, vì vậy cần lựa chọn dựa trên chức năng mà hệ thống yêu cầu.

Kết luận

DN40 là kích thước danh nghĩa tương đương 1 1/2 inch, được sử dụng rộng rãi trong hệ thống đường ống nước, PCCC, HVAC, khí nén và công nghiệp. Trong nhiều loại ống thép thông dụng, DN 40 thường được gọi là phi 49, nhưng cần phân biệt rõ giữa kích thước danh nghĩa DN và đường kính thực tế của ống. Khi lựa chọn van DN 40 hoặc phụ kiện DN 40, cần kiểm tra đồng thời kích thước, tiêu chuẩn kết nối, áp suất, nhiệt độ và vật liệu để bảo đảm sản phẩm phù hợp với hệ thống DN40.
