Gate Valve 3 4 là gì? Kích thước, cấu tạo và ứng dụng

Gate Valve 3 4 là cách gọi của van cổng 3/4 inch, tương đương kích thước danh nghĩa DN20 hoặc 20A. Đây là loại van được sử dụng để đóng hoặc mở dòng nước trong các đường ống kích thước nhỏ, phổ biến trong hệ thống cấp nước dân dụng, tưới tiêu, HVAC và một số hệ thống kỹ thuật.

Van cổng sử dụng một cửa van chuyển động lên xuống để kiểm soát dòng chảy. Khi van mở hoàn toàn, cửa van được nâng lên khỏi đường đi của dòng nước, giúp hạn chế trở lực và giảm tổn thất áp suất so với nhiều loại van được thiết kế để điều tiết.

Gate Valve 3  4 thường có kiểu kết nối ren và có thể được chế tạo từ đồng, inox hoặc các vật liệu khác. Khi lựa chọn, ngoài kích thước 3/4 inch, cần kiểm tra tiêu chuẩn ren, áp suất làm việc, vật liệu và loại lưu chất để bảo đảm van phù hợp với hệ thống.

Gate Valve 3  4 tương đương bao nhiêu DN?

Gate Valve 3/4 tương đương DN20, thường được gọi là van cổng 20A hoặc van cổng 3/4 inch. Đây là kích thước phổ biến chỉ đứng sau DN15 trong nhóm đường ống nhỏ.

Trong nhiều loại ống thép thông dụng, DN20 có đường kính ngoài khoảng 26,7 mm và thường được gọi theo cách thông dụng là phi 27. Tuy nhiên, cần hiểu rằng DN20 là kích thước danh nghĩa, không phải đường kính thực tế chính xác bằng 20 mm.

Khi mua van, nên cung cấp rõ DN20 hoặc 3/4 inch thay vì chỉ gọi "van phi 27", bởi đường kính ngoài thực tế còn phụ thuộc vào tiêu chuẩn và loại đường ống.

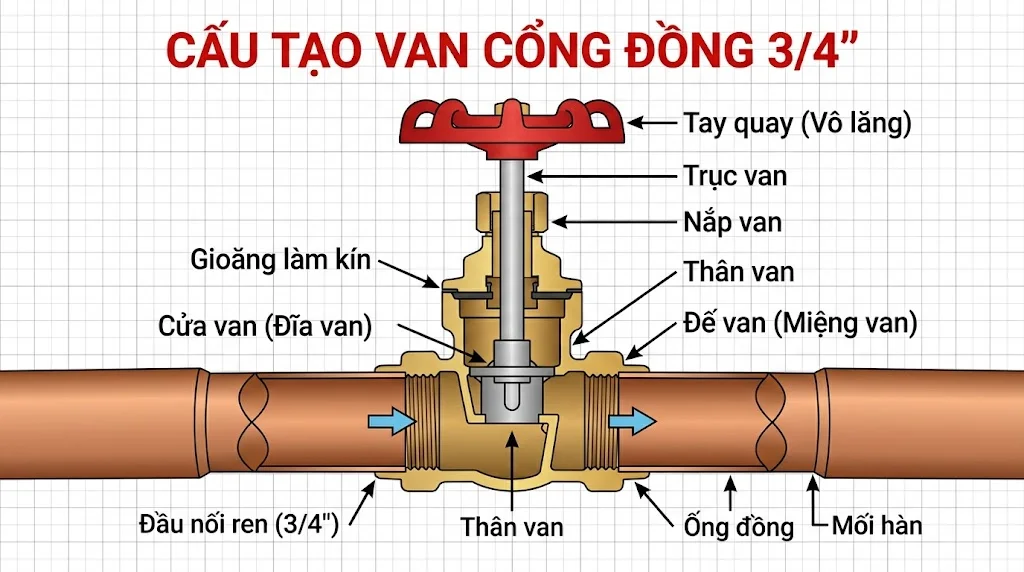

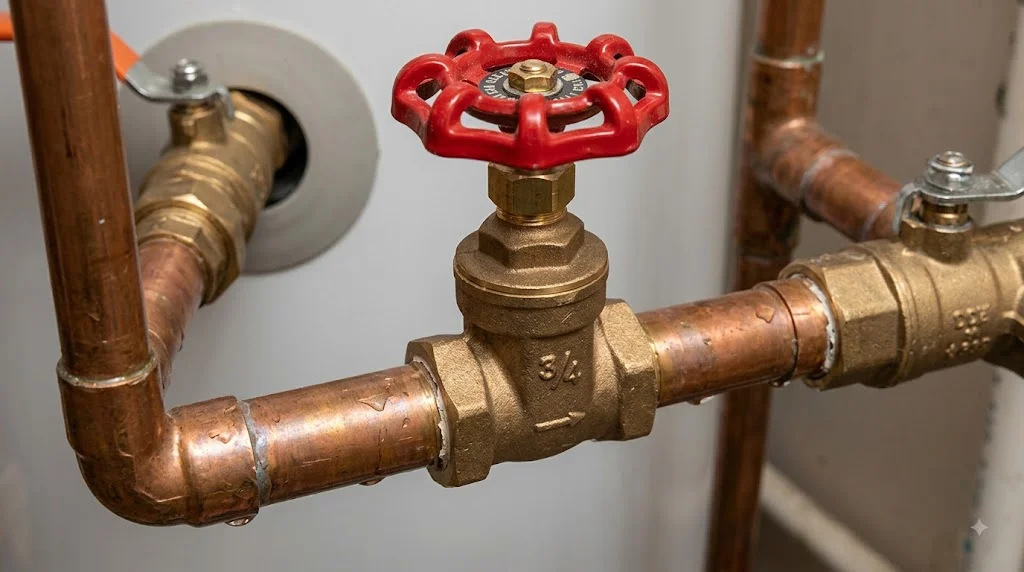

Cấu tạo của Gate Valve 3  4

Thân van

Thân van là bộ phận chính chứa cửa van và chịu áp lực của dòng nước. Đối với Gate Valve 3  4, thân van thường được chế tạo từ đồng, inox hoặc các vật liệu khác tùy theo model và môi trường sử dụng.

Van đồng được sử dụng phổ biến trong hệ thống cấp nước dân dụng nhờ thiết kế nhỏ gọn và khả năng chống ăn mòn tương đối tốt. Van inox thường được lựa chọn khi hệ thống yêu cầu khả năng chống gỉ và chống ăn mòn cao hơn.

Cửa van

Cửa van là bộ phận trực tiếp ngăn dòng nước khi van đóng. Khi xoay tay quay theo chiều mở, cửa van được nâng lên, tạo ra khoảng trống để nước đi qua.

Khi xoay tay quay theo chiều đóng, cửa van hạ xuống và tiếp xúc với bề mặt làm kín. Khi cửa van được ép kín vào Seat, dòng nước bị ngăn lại.

Trục van

Trục van truyền chuyển động từ tay quay đến cửa van. Khi tay quay được xoay, trục sẽ làm cửa van di chuyển lên hoặc xuống tùy theo thiết kế.

Trục thường được chế tạo bằng vật liệu có độ bền cơ học và khả năng chống ăn mòn phù hợp. Với những hệ thống vận hành thường xuyên, trục cần có độ chính xác và độ bền tốt để hạn chế kẹt van.

Tay quay

Tay quay là bộ phận giúp người sử dụng vận hành van thủ công. Đối với kích thước 3/4 inch, lực vận hành thường không lớn nên có thể thao tác trực tiếp bằng tay.

Tay quay thường có ký hiệu chỉ chiều đóng và mở. Khi van đã đạt đến vị trí cuối hành trình, không nên tiếp tục dùng lực quá lớn vì có thể gây hư hỏng trục hoặc cơ cấu làm kín.

Seat và gioăng làm kín

Seat tạo ra bề mặt tiếp xúc với cửa van để ngăn nước đi qua khi van đóng. Gioăng và Packing quanh trục giúp hạn chế rò rỉ nước ra bên ngoài.

Vật liệu làm kín có thể là PTFE, EPDM, NBR hoặc vật liệu chuyên dụng tùy model. Đối với nước sạch và nước sinh hoạt, cần lựa chọn vật liệu phù hợp với yêu cầu của hệ thống.

Nguyên lý hoạt động của Gate Valve 3  4

Khi người vận hành xoay tay quay theo chiều mở, trục van sẽ nâng cửa van lên khỏi vị trí làm kín. Khi cửa van được nâng hoàn toàn, nước có thể đi qua thân van với mức cản trở tương đối thấp.

Khi xoay tay quay theo chiều đóng, cửa van di chuyển xuống và thu hẹp tiết diện dòng chảy. Khi cửa van tiếp xúc hoàn toàn với Seat, dòng nước bị ngăn lại.

Do cần nhiều vòng quay để di chuyển cửa van, Gate Valve 3  4 không có tốc độ đóng mở nhanh như van bi. Bù lại, van phù hợp với mục đích cô lập đường ống và có tổn thất áp suất thấp khi mở hoàn toàn.

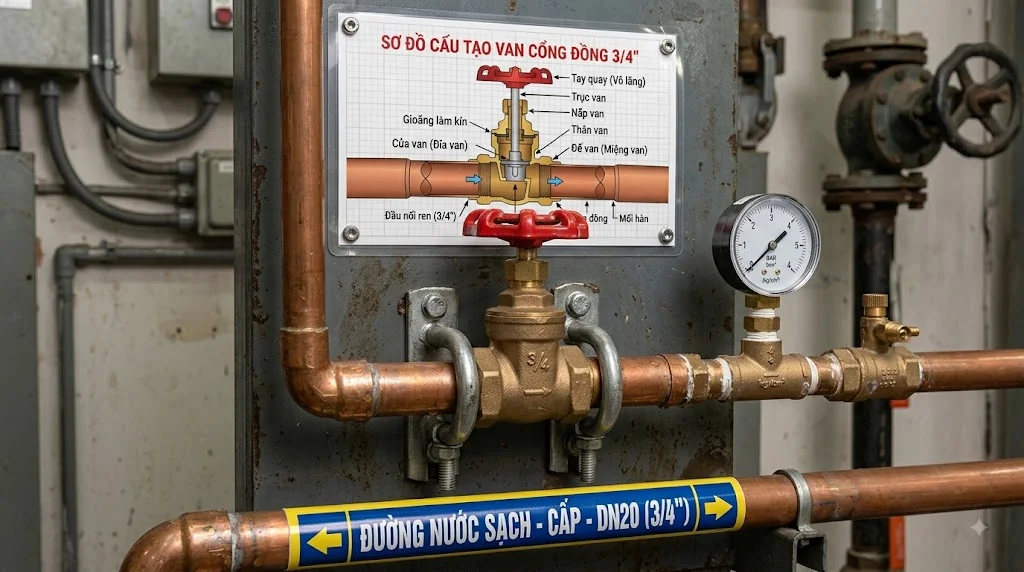

Các loại Gate Valve 3  4 phổ biến

Gate Valve 3  4 bằng đồng

Van cổng 3/4 inch bằng đồng là lựa chọn phổ biến trong hệ thống cấp nước dân dụng. Kích thước nhỏ gọn giúp van dễ lắp đặt tại các đường ống trong nhà ở, cửa hàng, khách sạn và công trình dân dụng.

Van đồng phù hợp với nhiều ứng dụng nước thông thường. Tuy nhiên, cần kiểm tra áp suất và nhiệt độ làm việc của từng model trước khi lựa chọn.

Gate Valve 3  4 inox

Van cổng 3/4 inch bằng inox có khả năng chống ăn mòn tốt và độ bền cơ học cao. Loại van này thường được lựa chọn trong môi trường có độ ẩm cao hoặc yêu cầu cao hơn về khả năng chống gỉ.

Inox 304 phù hợp với nhiều ứng dụng thông thường, trong khi inox 316 có khả năng chống ăn mòn tốt hơn trong một số môi trường đặc biệt. Việc lựa chọn cần dựa trên đặc tính thực tế của lưu chất.

Gate Valve 3  4 ren

Gate Valve 3  4 ren là loại phổ biến nhất đối với đường ống nhỏ. Hai đầu van được gia công ren để kết nối trực tiếp với đường ống hoặc phụ kiện ren tương ứng.

Khi lắp đặt, cần kiểm tra tiêu chuẩn ren như BSP hoặc NPT. Hai tiêu chuẩn này không nên được lắp ghép tùy tiện vì có thể gây rò rỉ hoặc làm hỏng phần ren.

Thông số kỹ thuật Gate Valve 3  4

Các thông số áp suất và nhiệt độ cần được kiểm tra theo đúng catalogue của từng sản phẩm. Không nên sử dụng van vượt quá giới hạn kỹ thuật chỉ vì van có cùng kích thước 3/4 inch.

Ưu điểm của Gate Valve 3  4

Gate Valve 3  4 có thiết kế tương đối đơn giản và phù hợp với các hệ thống đường ống nhỏ. Khi mở hoàn toàn, cửa van được đưa ra khỏi dòng chảy nên tổn thất áp suất thường thấp.

Van cũng không cần nguồn điện hoặc khí nén để vận hành. Điều này giúp thiết bị phù hợp với các hệ thống cấp nước đơn giản, nơi người dùng chỉ cần đóng hoặc mở đường ống khi cần.

Ngoài ra, van có nhiều lựa chọn về vật liệu và kiểu kết nối. Người dùng có thể lựa chọn van đồng hoặc inox tùy theo chất lượng nước, điều kiện môi trường và yêu cầu về độ bền.

Ứng dụng của Gate Valve 3  4

Gate Valve 3  4 được sử dụng phổ biến trong hệ thống cấp nước dân dụng. Van có thể được lắp trên đường cấp nước vào thiết bị hoặc từng nhánh đường ống để cô lập khu vực khi cần sửa chữa.

Trong hệ thống tưới, van cổng 3/4 inch có thể được sử dụng để đóng mở từng nhánh cấp nước cho khu vực trồng cây. Kích thước DN20 cũng phù hợp với nhiều đường ống tưới và hệ thống cấp nước có lưu lượng vừa phải.

Ngoài ra, sản phẩm có thể được sử dụng trong một số hệ thống HVAC, đường nước phụ trợ và thiết bị công nghiệp. Với hệ thống PCCC hoặc hệ thống đặc biệt, cần lựa chọn model đáp ứng đúng tiêu chuẩn và yêu cầu thiết kế.

Gate Valve 3  4 có điều tiết lưu lượng được không?

Gate Valve 3  4 chủ yếu được thiết kế để đóng hoặc mở hoàn toàn đường ống. Khi mở hoàn toàn, van tạo ra trở lực tương đối thấp, còn khi đóng hoàn toàn, cửa van ngăn dòng nước đi qua.

Không nên sử dụng van cổng ở trạng thái mở một phần trong thời gian dài để điều tiết lưu lượng. Dòng nước đi qua cửa van ở trạng thái mở một phần có thể gây rung, mài mòn và ảnh hưởng đến khả năng làm kín.

Nếu hệ thống thường xuyên cần điều chỉnh lưu lượng, nên cân nhắc van cầu, van điều khiển hoặc loại van được thiết kế chuyên dụng cho chức năng điều tiết.

Cách lựa chọn Gate Valve 3 4 phù hợp

Khi lựa chọn Gate Valve 3  4, trước tiên cần xác định đường ống có kích thước DN20 hay không. Nếu đường ống sử dụng kết nối ren 3/4 inch, cần kiểm tra thêm tiêu chuẩn ren để lựa chọn van tương thích.

Tiếp theo cần xác định loại lưu chất, áp suất và nhiệt độ làm việc. Với nước sạch ở điều kiện thông thường, van đồng có thể đáp ứng tốt nhiều nhu cầu, trong khi van inox phù hợp hơn với những môi trường có yêu cầu cao về khả năng chống ăn mòn.

Cuối cùng cần kiểm tra nguồn gốc, tiêu chuẩn và thông số kỹ thuật của sản phẩm. Đối với các hệ thống quan trọng, nên lựa chọn van có tài liệu kỹ thuật và chứng nhận phù hợp với yêu cầu của công trình.

FAQ – Câu hỏi thường gặp về Gate Valve 3 4

Gate Valve 3 4 bằng bao nhiêu DN?

Gate Valve 3/4 tương đương DN20, thường được gọi là van cổng 20A. Đây là kích thước phổ biến trong hệ thống đường ống nước dân dụng và các đường ống kỹ thuật nhỏ.

Gate Valve 3 4 có phải phi 27 không?

Trong nhiều loại ống thép thông dụng, DN20 có đường kính ngoài khoảng 26,7 mm và thường được gọi là phi 27. Tuy nhiên, phi 27 chỉ là cách gọi theo đường kính ngoài của một số loại ống, không phải định nghĩa chính xác của DN20.

Gate Valve 3  4 có dùng cho nước được không?

Có. Van cổng 3/4 inch được sử dụng phổ biến trong hệ thống cấp nước và tưới tiêu. Cần lựa chọn vật liệu, áp suất và gioăng làm kín phù hợp với điều kiện sử dụng.

Gate Valve 3 4 có tốt hơn Ball Valve 3/4 không?

Hai loại van có mục đích sử dụng khác nhau. Gate Valve 3/4 phù hợp với việc cô lập đường ống và có tổn thất áp suất thấp khi mở hoàn toàn, trong khi Ball Valve 3/4 có ưu điểm đóng mở nhanh và thường thuận tiện hơn khi cần thao tác thường xuyên.

Gate Valve 3 4 có thể lắp cho đường ống DN25 không?

Thông thường không nên lắp trực tiếp nếu đường ống là DN25 vì DN20 và DN25 là hai kích thước danh nghĩa khác nhau. Nếu cần chuyển đổi kích thước, phải sử dụng phụ kiện chuyển phù hợp và xem xét ảnh hưởng đến lưu lượng cũng như kết nối của hệ thống.

Kết luận

Gate Valve 3 4 là van cổng 3/4 inch, tương đương DN20 hoặc 20A, được sử dụng rộng rãi trong hệ thống cấp nước, tưới tiêu và các đường ống kỹ thuật kích thước nhỏ. Van có cấu tạo gồm thân, cửa van, trục, tay quay và hệ thống làm kín, hoạt động bằng cách nâng hoặc hạ cửa van để đóng mở dòng nước.

Khi lựa chọn Gate Valve 3 4, cần kiểm tra kích thước DN20, tiêu chuẩn ren, vật liệu thân van, áp suất, nhiệt độ và loại lưu chất. Nếu hệ thống yêu cầu điều tiết lưu lượng thường xuyên, nên lựa chọn loại van chuyên dụng cho điều tiết thay vì sử dụng van cổng để mở một phần trong thời gian dài Gate Valve 3 4.
