Stainless Steel Butterfly Valves  là tên tiếng Anh của van bướm inox, dòng van công nghiệp sử dụng đĩa van xoay quanh một trục để đóng mở hoặc kiểm soát dòng lưu chất. Với thân van, đĩa van hoặc các bộ phận tiếp xúc với lưu chất được chế tạo từ thép không gỉ, van có khả năng chống ăn mòn tốt và phù hợp với nhiều môi trường làm việc khắc nghiệt.

Van bướm inox được sử dụng rộng rãi trong hệ thống cấp thoát nước, xử lý nước, thực phẩm, dược phẩm, hóa chất, HVAC và các dây chuyền công nghiệp. Tùy theo yêu cầu sử dụng, van có thể được vận hành bằng tay gạt, tay quay, bộ truyền động điện hoặc bộ truyền động khí nén.

Stainless Steel Butterfly Valves  là gì?

Khái niệm Stainless Steel Butterfly Valves

Stainless Steel Butterfly  Valves  là loại van bướm được chế tạo từ thép không gỉ, thường gặp với các vật liệu như inox 304 hoặc inox 316. Van sử dụng một đĩa tròn đặt bên trong thân van, khi đĩa xoay quanh trục sẽ thay đổi tiết diện dòng chảy để thực hiện chức năng đóng mở.

Nhờ thiết kế đơn giản và kích thước nhỏ gọn, van bướm inox có thể được sử dụng hiệu quả trên các đường ống có đường kính từ nhỏ đến lớn.

Van bướm inox có những bộ phận nào bằng inox?

Không phải mọi sản phẩm Stainless Steel Butterfly  Valves  đều có toàn bộ cấu tạo bằng inox. Tùy từng model, thân van có thể bằng inox, trong khi một số sản phẩm sử dụng thân gang hoặc gang cầu kết hợp với đĩa inox và lớp lót bằng vật liệu đàn hồi.

Do đó, khi mua van cần kiểm tra chính xác vật liệu của thân van, đĩa van, trục van và gioăng/lớp lót, thay vì chỉ dựa vào tên gọi "van bướm inox".

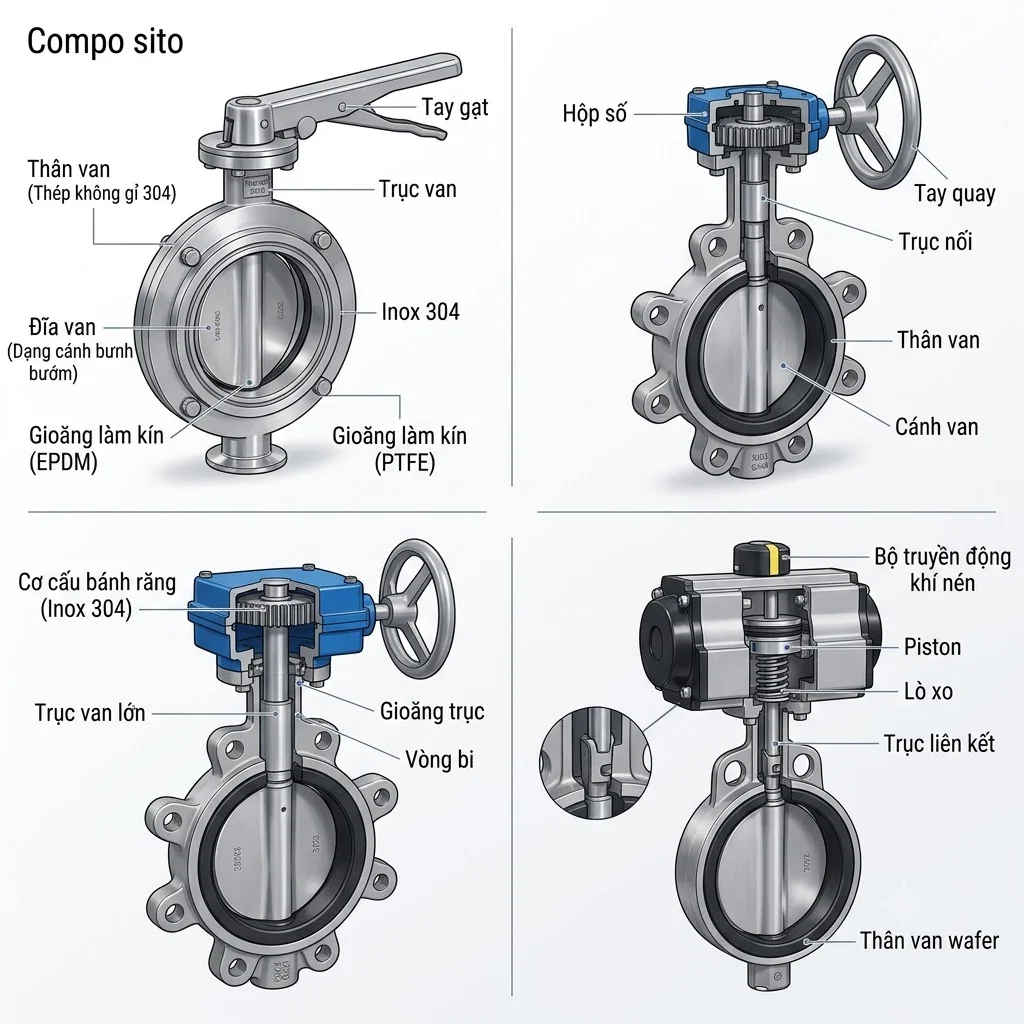

Cấu tạo của Stainless Steel Butterfly Valves

Thân van inox

Thân van là bộ phận bao quanh đĩa van và chịu áp lực chính của đường ống. Inox 304 và inox 316 là những vật liệu phổ biến nhờ khả năng chống ăn mòn và độ bền cơ học tốt.

Đối với môi trường có hóa chất, muối hoặc yêu cầu vệ sinh cao, inox 316 thường được ưu tiên hơn inox 304.

Đĩa van inox

Đĩa van là bộ phận trực tiếp tiếp xúc với dòng lưu chất và thực hiện chuyển động xoay để đóng mở van. Đĩa thường được gia công chính xác nhằm bảo đảm khả năng vận hành và độ kín khi đóng.

Sử dụng inox cho đĩa van giúp tăng khả năng chống ăn mòn, đặc biệt trong môi trường nước có tính ăn mòn hoặc hóa chất phù hợp.

Trục van

Trục van kết nối bộ phận truyền động với đĩa van và truyền mô-men xoắn để điều khiển đĩa. Trục thường được chế tạo từ thép không gỉ nhằm hạn chế ăn mòn và bảo đảm độ bền cơ học.

Độ chính xác của trục ảnh hưởng trực tiếp đến khả năng vận hành ổn định của van.

Gioăng hoặc lớp lót

Gioăng có nhiệm vụ tạo độ kín giữa đĩa và thân van khi van đóng. Các vật liệu thường gặp gồm EPDM, NBR, PTFE hoặc FKM/Viton tùy theo môi trường sử dụng.

Việc lựa chọn đúng vật liệu gioăng đặc biệt quan trọng khi van làm việc với nước nóng, hóa chất hoặc môi trường có yêu cầu vệ sinh cao.

Nguyên lý hoạt động của van bướm inox

Khi van mở

Khi bộ phận điều khiển xoay trục, đĩa van xoay về vị trí gần song song với hướng dòng chảy. Lúc này, tiết diện dòng chảy được mở rộng và lưu chất có thể đi qua van.

Khi mở hoàn toàn, van tạo ra mức cản dòng tương đối thấp so với trạng thái đóng.

Khi van đóng

Khi đĩa van xoay khoảng 90 độ về vị trí vuông góc với đường ống, đĩa sẽ che kín tiết diện dòng chảy. Gioăng hoặc lớp lót tiếp xúc với đĩa giúp tạo độ kín và hạn chế rò rỉ.

Đây là trạng thái được sử dụng để cô lập một đoạn đường ống hoặc thiết bị.

Khi điều tiết lưu lượng

Đĩa van có thể được giữ ở một góc trung gian để thay đổi tiết diện dòng chảy. Tuy nhiên, van bướm thông thường chủ yếu được thiết kế cho chức năng đóng mở và khả năng điều tiết phụ thuộc vào thiết kế cụ thể của từng model.

Nếu hệ thống yêu cầu điều chỉnh lưu lượng chính xác trong thời gian dài, nên lựa chọn loại van được thiết kế chuyên dụng cho điều tiết.

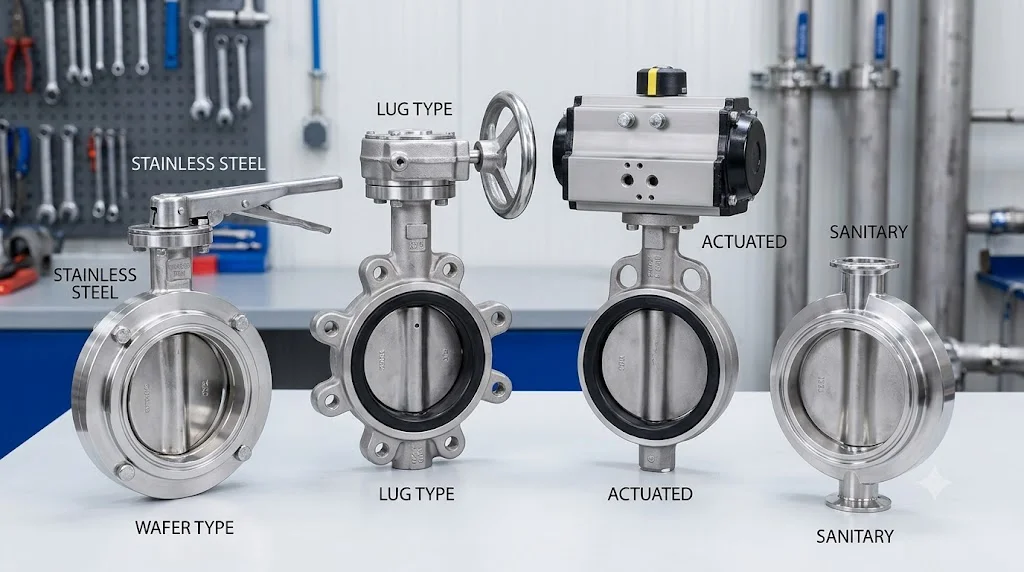

Các loại Stainless Steel Butterfly Valves  phổ biến

Van bướm inox wafer

Van bướm wafer có thân mỏng và được lắp đặt giữa hai mặt bích của đường ống. Thiết kế này giúp tiết kiệm không gian, giảm trọng lượng và thường có chi phí hợp lý.

Đây là loại van phổ biến trong hệ thống nước, HVAC và nhiều ứng dụng công nghiệp.

Van bướm inox lug

Van bướm lug có các tai ren hoặc lỗ ren trên thân để kết nối với mặt bích. Thiết kế này cho phép tháo một phía đường ống trong một số cấu hình mà không nhất thiết phải tháo toàn bộ hệ thống.

Van lug thường được lựa chọn khi hệ thống yêu cầu khả năng cô lập từng phía của đường ống.

Van bướm inox mặt bích

Van bướm mặt bích có thân được thiết kế với các mặt bích tích hợp để kết nối trực tiếp với mặt bích đường ống. Kiểu van này có kết cấu chắc chắn và phù hợp với nhiều hệ thống công nghiệp.

Cần kiểm tra tiêu chuẩn mặt bích như JIS, DIN, ANSI hoặc các tiêu chuẩn tương ứng trước khi lắp đặt.

Van bướm inox tay gạt

Van sử dụng tay gạt để đóng mở thủ công và thường được lựa chọn cho các đường ống có kích thước nhỏ hoặc trung bình. Người vận hành chỉ cần xoay tay gạt khoảng 90 độ để chuyển đổi trạng thái van.

Thiết kế này đơn giản, dễ sử dụng và có chi phí đầu tư tương đối thấp.

Van bướm inox tay quay

Van sử dụng hộp số và vô lăng để truyền lực đến trục van. Cơ cấu này giúp giảm lực vận hành và thường phù hợp với các van có kích thước lớn.

Tay quay cũng cho phép người vận hành kiểm soát vị trí mở của van thuận tiện hơn.

Van bướm inox điều khiển điện hoặc khí nén

Van có thể được kết hợp với bộ truyền động điện hoặc khí nén để đóng mở tự động. Thiết bị có thể kết nối với PLC, SCADA hoặc hệ thống điều khiển trung tâm tùy cấu hình.

Giải pháp này phù hợp với các nhà máy và dây chuyền sản xuất yêu cầu tự động hóa cao.

Ưu điểm của Stainless Steel Butterfly Valves

Khả năng chống ăn mòn tốt

Inox có khả năng chống oxy hóa và chống ăn mòn tốt hơn nhiều vật liệu kim loại thông thường. Đây là ưu điểm quan trọng khi van được sử dụng trong môi trường nước, hóa chất hoặc độ ẩm cao.

Inox 316 đặc biệt phù hợp với một số môi trường chứa chloride và có tính ăn mòn cao hơn so với inox 304.

Thiết kế nhỏ gọn

Van bướm có cấu tạo đơn giản và chiều dài van tương đối ngắn. Nhờ đó, thiết bị chiếm ít không gian hơn so với một số loại van như van cổng hoặc van cầu.

Đặc điểm này giúp giảm không gian phòng máy và thuận tiện cho quá trình thi công.

Đóng mở nhanh

Đĩa van chỉ cần xoay khoảng 90 độ để chuyển đổi giữa trạng thái đóng và mở. Điều này giúp thao tác nhanh và phù hợp với những hệ thống cần thường xuyên cô lập đường ống.

Khi kết hợp với bộ truyền động, van có thể được tự động hóa hoàn toàn.

Độ bền cao

Nếu được lựa chọn đúng vật liệu và điều kiện vận hành, van bướm inox có thể hoạt động ổn định trong thời gian dài. Inox giúp hạn chế ăn mòn, trong khi cấu tạo cơ khí đơn giản giúp giảm số lượng bộ phận có thể xảy ra sự cố.

Việc bảo trì đúng cách sẽ tiếp tục nâng cao tuổi thọ của van.

Ứng dụng của Stainless Steel Butterfly Valves

Hệ thống cấp nước

Van bướm inox được sử dụng trong các tuyến cấp nước sạch, nước công nghiệp và hệ thống xử lý nước. Khả năng chống ăn mòn của inox giúp van phù hợp với những môi trường có chất lượng nước khác nhau.

Van thường được lắp tại các vị trí cần đóng ngắt hoặc cô lập đường ống.

Ngành thực phẩm và đồ uống

Van inox được sử dụng trong các dây chuyền sản xuất thực phẩm, đồ uống và nước giải khát nhờ khả năng chống ăn mòn và dễ vệ sinh. Với các ứng dụng yêu cầu vệ sinh cao, cần lựa chọn đúng loại van có bề mặt và vật liệu phù hợp.

Inox 316L thường được cân nhắc trong những hệ thống có yêu cầu nghiêm ngặt về vệ sinh và khả năng chống ăn mòn.

Ngành dược phẩm

Các hệ thống sản xuất dược phẩm yêu cầu thiết bị tiếp xúc với lưu chất phải đáp ứng các tiêu chuẩn nghiêm ngặt về độ sạch và khả năng vệ sinh. Van bướm inox có thể được sử dụng nếu thiết kế, vật liệu và hoàn thiện bề mặt đáp ứng yêu cầu của quy trình.

Đối với ứng dụng dược phẩm, cần lựa chọn sản phẩm chuyên dụng thay vì sử dụng van công nghiệp thông thường.

Ngành hóa chất

Van bướm inox được sử dụng để kiểm soát nhiều loại hóa chất và dung dịch công nghiệp. Tuy nhiên, khả năng tương thích phụ thuộc vào từng loại hóa chất, nồng độ, nhiệt độ và vật liệu của van.

Do đó, cần kiểm tra bảng tương thích vật liệu trước khi sử dụng trong môi trường hóa chất.

Hệ thống HVAC

Van được sử dụng để đóng ngắt dòng nước lạnh, nước nóng và nước giải nhiệt trong hệ thống điều hòa trung tâm. Thiết kế nhỏ gọn giúp dễ dàng bố trí trong phòng máy và các không gian kỹ thuật.

Tùy đường kính và yêu cầu điều khiển, có thể lựa chọn tay gạt, tay quay hoặc bộ truyền động tự động.

Cách lựa chọn Stainless Steel Butterfly Valves

Lựa chọn inox 304 hoặc inox 316

Inox 304 phù hợp với nhiều ứng dụng nước, thực phẩm và môi trường công nghiệp thông thường. Inox 316 có khả năng chống ăn mòn tốt hơn và thường được lựa chọn cho môi trường chứa chloride, nước biển hoặc một số hóa chất.

Không nên mặc định inox 316 luôn tốt hơn trong mọi trường hợp, vì cần đánh giá dựa trên loại lưu chất và điều kiện vận hành cụ thể.

Xác định kích thước DN

Van bướm inox có nhiều kích thước như DN50, DN65, DN80, DN100, DN125, DN150, DN200 và lớn hơn. Kích thước cần phù hợp với đường kính danh nghĩa của đường ống và lưu lượng thiết kế.

Việc lựa chọn đúng DN giúp hạn chế tổn thất áp suất và bảo đảm khả năng vận chuyển lưu chất của hệ thống.

Kiểm tra cấp áp suất

Các dòng van có thể được thiết kế theo các cấp áp suất như PN10, PN16 hoặc các tiêu chuẩn Class khác. Cần lựa chọn van có áp suất làm việc phù hợp với áp suất thiết kế của đường ống.

Đối với hệ thống nhiệt độ cao, cần kiểm tra thêm giới hạn áp suất tương ứng với nhiệt độ làm việc.

Lựa chọn vật liệu gioăng

EPDM thường phù hợp với nước và một số ứng dụng nước nóng trong phạm vi nhiệt độ cho phép. PTFE có khả năng chống hóa chất tốt hơn, trong khi FKM/Viton phù hợp với một số môi trường dầu và nhiệt độ cao.

Vật liệu gioăng cần được lựa chọn dựa trên cả lưu chất và nhiệt độ, không nên chỉ căn cứ vào vật liệu thân van.

Kiểm tra kiểu kết nối

Cần xác định van sử dụng wafer, lug hay mặt bích và kiểm tra tiêu chuẩn kết nối của đường ống. Với van mặt bích, cần đối chiếu chính xác tiêu chuẩn JIS, DIN, ANSI hoặc tiêu chuẩn khác.

Việc kiểm tra trước giúp tránh tình trạng van không tương thích với hệ thống khi đưa vào thi công.

FAQ về Stainless Steel Butterfly Valves

Stainless Steel Butterfly Valves  là gì?

Stainless Steel Butterfly Valves  là tên tiếng Anh của van bướm inox, sử dụng đĩa van xoay quanh trục để đóng mở dòng lưu chất. Van được chế tạo từ thép không gỉ ở một hoặc nhiều bộ phận tùy theo thiết kế của nhà sản xuất.

Thiết bị được sử dụng phổ biến trong hệ thống nước, HVAC, thực phẩm, dược phẩm và hóa chất.

Van bướm inox 304 và inox 316 khác nhau như thế nào?

Inox 304 có khả năng chống ăn mòn tốt và phù hợp với nhiều ứng dụng thông thường. Inox 316 có thêm molypden nên khả năng chống ăn mòn trong một số môi trường chứa chloride tốt hơn.

Do đó, inox 316 thường được ưu tiên trong môi trường nước biển, hóa chất hoặc các điều kiện có nguy cơ ăn mòn cao hơn.

Van bướm inox có dùng cho nước nóng được không?

Có, nhưng cần kiểm tra giới hạn nhiệt độ của toàn bộ van, đặc biệt là gioăng hoặc lớp lót. Thân và đĩa bằng inox có thể chịu nhiệt tốt, nhưng vật liệu làm kín thường là yếu tố giới hạn nhiệt độ của van.

Cần lựa chọn đúng vật liệu gioăng như EPDM, PTFE hoặc vật liệu chuyên dụng theo điều kiện thực tế.

Van bướm inox có dùng cho hóa chất được không?

Có thể, nhưng không phải mọi loại van inox đều phù hợp với mọi loại hóa chất. Khả năng sử dụng phụ thuộc vào loại inox, gioăng, nồng độ hóa chất, nhiệt độ và áp suất.

Trước khi lựa chọn, cần kiểm tra tính tương thích hóa học của từng bộ phận tiếp xúc với lưu chất.

Van bướm inox có dùng cho hệ thống PCCC không?

Có những dòng van bướm inox được thiết kế hoặc chứng nhận cho một số ứng dụng PCCC, nhưng cần kiểm tra đúng model và chứng nhận của sản phẩm. Không nên mặc định mọi van bướm inox đều đáp ứng yêu cầu của hệ thống chữa cháy.

Đối với công trình PCCC, cần đối chiếu catalogue, chứng nhận và tiêu chuẩn kỹ thuật theo hồ sơ thiết kế.

Van bướm inox có tốt hơn van bướm gang không?

Van bướm inox có ưu thế rõ rệt về khả năng chống ăn mòn, đặc biệt trong môi trường khắc nghiệt. Tuy nhiên, van gang có thể là lựa chọn kinh tế và hoàn toàn phù hợp với nhiều hệ thống nước thông thường.

Việc lựa chọn nên dựa trên lưu chất, môi trường, áp suất, nhiệt độ và ngân sách thay vì chỉ dựa vào vật liệu inox.

Kết luận

Stainless Steel Butterfly Valves  là dòng van bướm inox có ưu điểm nổi bật về khả năng chống ăn mòn, thiết kế nhỏ gọn, đóng mở nhanh và tuổi thọ cao. Van được ứng dụng rộng rãi trong các hệ thống cấp nước, HVAC, xử lý nước, thực phẩm, dược phẩm và hóa chất.

Khi lựa chọn van bướm inox, cần xác định chính xác inox 304 hay 316, kích thước DN, cấp áp suất, vật liệu gioăng, kiểu kết nối và phương thức vận hành. Đối với các hệ thống đặc thù như hóa chất, thực phẩm, dược phẩm hoặc PCCC, cần kiểm tra thêm khả năng tương thích và chứng nhận của đúng model trước khi đưa vào sử dụng Stainless Steel Butterfly Valves .
