CCTF Flanges là gì? Cấu tạo, tiêu chuẩn và ứng dụng của mặt bích CCTF

CCTF Flanges là thuật ngữ dùng để chỉ các loại mặt bích (flanges) được sản xuất hoặc cung cấp theo thương hiệu CCTF, sử dụng để kết nối đường ống, van công nghiệp, máy bơm và các thiết bị trong hệ thống dẫn lưu chất. Đây là giải pháp kết nối được ứng dụng rộng rãi trong các hệ thống cấp nước, xử lý nước, dầu khí, hóa chất, HVAC, phòng cháy chữa cháy (PCCC), nhà máy điện và nhiều lĩnh vực công nghiệp khác.

So với phương pháp hàn cố định hoặc kết nối ren, CCTF  Flanges giúp việc lắp đặt, tháo rời, bảo trì và thay thế thiết bị trở nên nhanh chóng và thuận tiện hơn. Khi kết hợp với gioăng làm kín và bu lông tiêu chuẩn, mặt bích tạo nên mối nối chắc chắn, chịu được áp suất cao và hạn chế tối đa hiện tượng rò rỉ lưu chất.

Hiện nay, CCTF  Flanges được sản xuất với nhiều vật liệu, kích thước và tiêu chuẩn khác nhau nhằm đáp ứng yêu cầu của từng hệ thống. Việc lựa chọn đúng loại mặt bích không chỉ giúp bảo đảm độ kín mà còn góp phần nâng cao tuổi thọ và hiệu quả vận hành của toàn bộ đường ống.

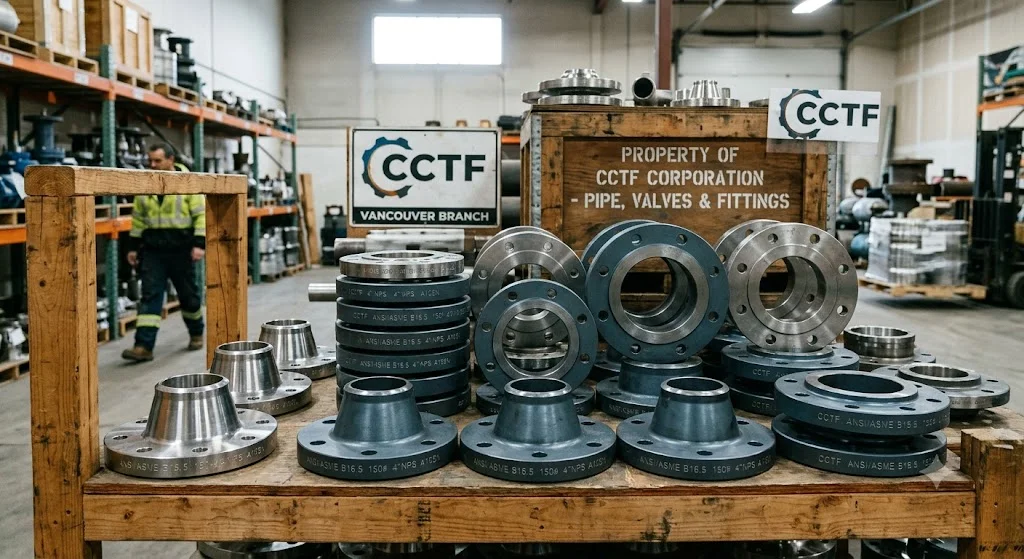

CCTF  Flanges là gì?

CCTF  Flanges là các mặt bích được sử dụng để liên kết hai đoạn đường ống hoặc kết nối đường ống với van, máy bơm, đồng hồ đo lưu lượng, bình áp lực và nhiều thiết bị công nghiệp khác.

Một bộ kết nối mặt bích hoàn chỉnh thường bao gồm:

• Hai mặt bích.

• Gioăng làm kín (Gasket).

• Bu lông và đai ốc.

• Long đền (nếu cần).

Sau khi siết bu lông theo đúng mô-men quy định, gioăng sẽ bị ép chặt giữa hai mặt bích, tạo thành mối nối kín, chịu được áp suất và nhiệt độ theo thiết kế.

Nhờ khả năng tháo lắp nhiều lần mà không ảnh hưởng đến đường ống, CCTF  Flanges được sử dụng phổ biến tại các vị trí cần bảo trì định kỳ hoặc thay thế thiết bị trong quá trình vận hành.

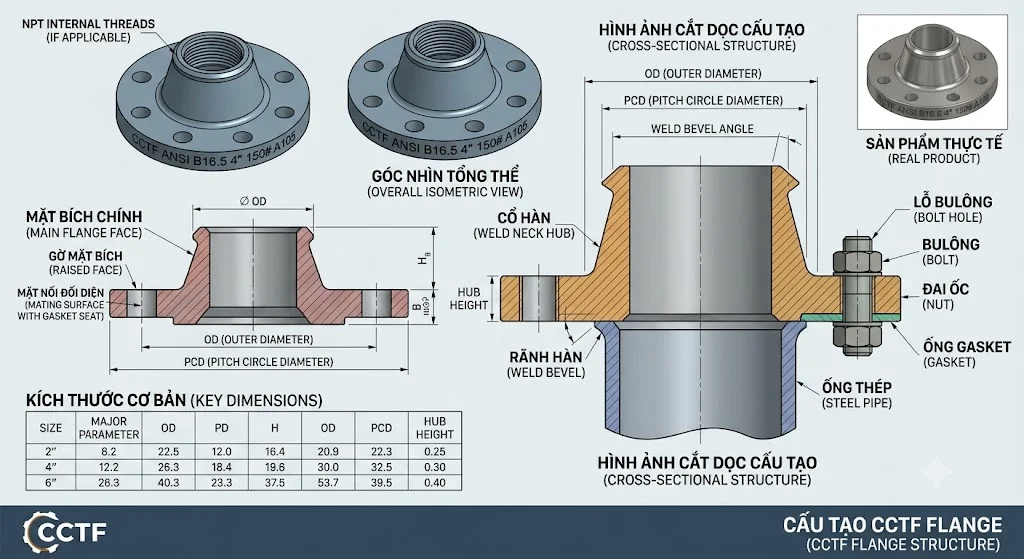

Cấu tạo của CCTF  Flanges

Thân mặt bích

Thân mặt bích là bộ phận chính tạo nên liên kết cơ khí giữa các thiết bị.

Tùy theo điều kiện làm việc, mặt bích có thể được chế tạo từ:

• Thép carbon

• Thép rèn

• Inox 304

• Inox 316

• Gang

• Gang cầu

Bề mặt thường được gia công chính xác nhằm bảo đảm khả năng tiếp xúc với gioăng và đáp ứng các tiêu chuẩn quốc tế về độ kín.

Lỗ bu lông

Xung quanh mặt bích được bố trí các lỗ bu lông theo đúng tiêu chuẩn.

Số lượng, đường kính và khoảng cách giữa các lỗ được thiết kế đồng bộ với từng tiêu chuẩn như DIN, ANSI, JIS hoặc BS, giúp việc lắp đặt diễn ra nhanh chóng và chính xác.

Bề mặt làm kín

Đây là khu vực tiếp xúc trực tiếp với gioăng.

Tùy theo yêu cầu kỹ thuật, bề mặt có thể được gia công theo nhiều dạng như:

• Raised Face (RF)

• Flat Face (FF)

• Ring Type Joint (RTJ)

Mỗi dạng bề mặt phù hợp với một dải áp suất và điều kiện làm việc khác nhau.

Gioăng làm kín

Gioăng có nhiệm vụ ngăn chặn hiện tượng rò rỉ lưu chất.

Các vật liệu phổ biến gồm:

• EPDM

• NBR

• PTFE

• Graphite

• Spiral Wound Gasket

Việc lựa chọn đúng loại gioăng sẽ quyết định hiệu quả làm kín và tuổi thọ của mối nối.

Bu lông và đai ốc

Bu lông giúp tạo lực ép giữa hai mặt bích.

Tùy theo áp suất và nhiệt độ, bu lông có thể được chế tạo từ thép carbon, thép hợp kim hoặc inox nhằm bảo đảm độ bền và khả năng chịu tải lâu dài.

Nguyên lý hoạt động của CCTF  Flanges

CCTF  Flanges hoạt động dựa trên nguyên lý ép chặt hai mặt bích bằng hệ thống bu lông.

Khi các bu lông được siết đều theo mô-men quy định, lực ép sẽ truyền lên gioăng làm kín nằm giữa hai mặt bích. Gioăng bị nén và lấp đầy các khe hở vi mô trên bề mặt kim loại, từ đó tạo nên mối nối kín, ngăn không cho lưu chất rò rỉ ra bên ngoài.

Trong quá trình vận hành, mối nối mặt bích phải chịu đồng thời áp suất của lưu chất, rung động của hệ thống và sự giãn nở nhiệt. Vì vậy, việc lựa chọn đúng vật liệu mặt bích, loại gioăng và lực siết bu lông là yếu tố rất quan trọng để bảo đảm độ kín và tuổi thọ của hệ thống.

Một ưu điểm lớn của CCTF  Flanges là có thể tháo rời để bảo trì hoặc thay thế thiết bị mà không cần cắt hoặc hàn lại đường ống, giúp giảm đáng kể thời gian dừng hệ thống.

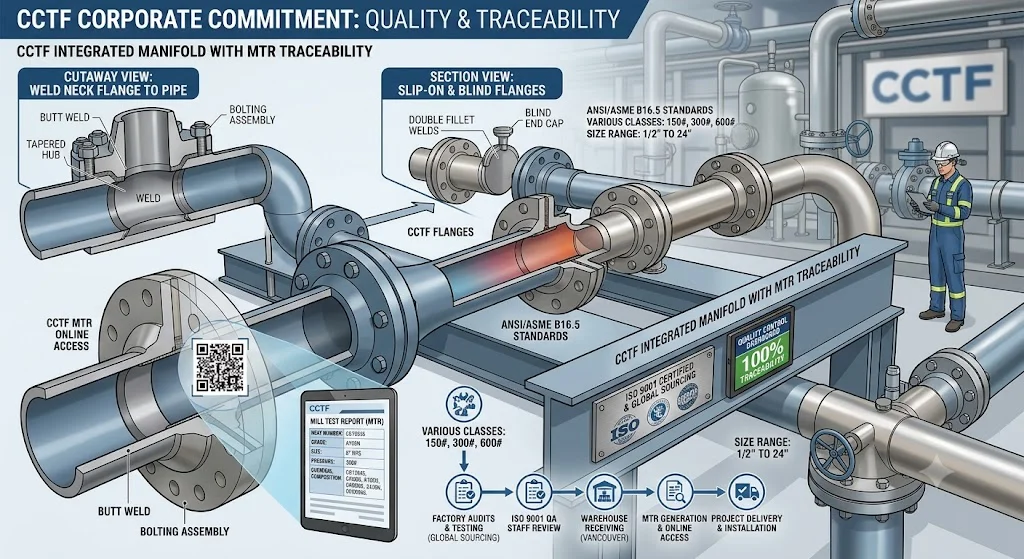

Các loại CCTF  Flanges phổ biến

Slip On Flange

Slip On Flange được lồng vào đầu ống trước khi hàn cố định.

Loại mặt bích này có giá thành hợp lý, dễ lắp đặt và phù hợp với các hệ thống có áp suất trung bình.

Weld Neck Flange

Weld Neck Flange có cổ dài và được hàn đối đầu với đường ống.

Thiết kế này giúp phân bố ứng suất tốt hơn, thích hợp với các hệ thống áp suất cao, nhiệt độ cao hoặc có rung động lớn.

Blind Flange

Blind Flange là mặt bích bịt kín đầu đường ống.

Sản phẩm thường được sử dụng khi cần chặn một đầu tuyến ống để kiểm tra, bảo trì hoặc mở rộng hệ thống trong tương lai.

Socket Weld Flange

Socket Weld Flange được thiết kế cho các đường ống có kích thước nhỏ và áp suất cao.

Ống được đưa vào bên trong mặt bích trước khi thực hiện mối hàn, giúp tăng độ bền liên kết.

Threaded Flange

Threaded Flange sử dụng kết nối ren thay vì hàn.

Loại mặt bích này phù hợp với các hệ thống không cho phép hàn hoặc cần tháo lắp nhanh trong quá trình bảo trì.

Thông số kỹ thuật của CCTF  Flanges

Ưu điểm của CCTF Flanges

Một trong những ưu điểm nổi bật của CCTF  Flanges là khả năng tạo liên kết chắc chắn nhưng vẫn có thể tháo rời khi cần bảo trì hoặc thay thế thiết bị. Điều này giúp giảm thời gian dừng hệ thống và tiết kiệm đáng kể chi phí sửa chữa trong quá trình vận hành.

Bên cạnh đó, CCTF  Flanges có nhiều lựa chọn về kích thước, tiêu chuẩn và vật liệu nên dễ dàng đáp ứng các yêu cầu kỹ thuật của nhiều ngành công nghiệp khác nhau. Từ hệ thống nước sạch đến hệ thống hơi áp suất cao hay hóa chất ăn mòn đều có thể lựa chọn loại mặt bích phù hợp.

Ngoài ra, khi được lắp đặt đúng kỹ thuật với gioăng và bu lông đạt tiêu chuẩn, mối nối mặt bích có độ kín rất cao, khả năng chịu áp suất tốt và tuổi thọ lâu dài.

Ứng dụng của CCTF  Flanges

CCTF  Flanges được sử dụng trong hầu hết các hệ thống đường ống công nghiệp hiện nay.

Trong ngành cấp nước và xử lý nước, mặt bích được dùng để kết nối van, máy bơm, đồng hồ đo lưu lượng và các thiết bị xử lý. Việc sử dụng mặt bích giúp quá trình bảo trì và thay thế thiết bị diễn ra nhanh chóng mà không cần cắt đường ống.

Trong ngành dầu khí, hóa chất và năng lượng, CCTF  Flanges được lắp đặt trên các tuyến ống chịu áp suất cao, nơi yêu cầu độ kín và độ bền cơ học lớn. Ngoài ra, sản phẩm còn được ứng dụng trong hệ thống HVAC, PCCC, nhà máy thực phẩm, dược phẩm và nhiều dây chuyền sản xuất công nghiệp khác.

Kinh nghiệm lựa chọn CCTF  Flanges

Khi lựa chọn CCTF  Flanges, trước tiên cần xác định tiêu chuẩn của hệ thống như ANSI, DIN, JIS hoặc BS để bảo đảm khả năng lắp ghép với các thiết bị hiện có.

Tiếp theo, cần lựa chọn đúng loại mặt bích theo áp suất và điều kiện làm việc. Weld Neck Flange phù hợp với áp suất cao, Slip On Flange phù hợp với hệ thống thông thường, còn Blind Flange thích hợp để bịt kín đầu đường ống.

Ngoài ra, người dùng nên cân nhắc vật liệu chế tạo, loại gioăng, cấp áp suất và môi trường lưu chất nhằm bảo đảm độ kín, khả năng chống ăn mòn và tuổi thọ lâu dài của hệ thống.

FAQ – Câu hỏi thường gặp về CCTF Flanges

CCTF Flanges dùng để làm gì?

CCTF Flanges được sử dụng để kết nối các đoạn đường ống, van, máy bơm và thiết bị công nghiệp. Kết nối bằng mặt bích giúp việc lắp đặt, tháo rời và bảo trì trở nên thuận tiện hơn so với kết nối hàn cố định.

CCTF Flanges có những loại nào?

Các loại phổ biến gồm Slip On Flange, Weld Neck Flange, Blind Flange, Socket Weld Flange và Threaded Flange. Mỗi loại được thiết kế cho những điều kiện áp suất, nhiệt độ và phương pháp lắp đặt khác nhau.

CCTF Flanges được sản xuất từ vật liệu gì?

Tùy theo yêu cầu sử dụng, mặt bích có thể được chế tạo từ thép carbon, thép rèn, inox 304, inox 316, gang hoặc gang cầu. Việc lựa chọn vật liệu phụ thuộc vào môi trường lưu chất và điều kiện vận hành.

Làm thế nào để lựa chọn CCTF Flanges phù hợp?

Người dùng cần xác định kích thước đường ống, tiêu chuẩn mặt bích, áp suất làm việc, loại lưu chất và vật liệu chế tạo. Việc lựa chọn đúng sẽ giúp bảo đảm độ kín, tuổi thọ và khả năng vận hành ổn định của hệ thống.

Bao lâu nên kiểm tra mối nối mặt bích?

Nên kiểm tra định kỳ từ 6 đến 12 tháng một lần hoặc theo kế hoạch bảo trì của nhà máy. Việc kiểm tra bao gồm đánh giá tình trạng gioăng, bu lông, độ kín và hiện tượng ăn mòn để kịp thời xử lý nếu phát hiện dấu hiệu bất thường.

Kết luận

CCTF Flanges là giải pháp kết nối đường ống và thiết bị được sử dụng rộng rãi trong nhiều ngành công nghiệp nhờ khả năng tháo lắp thuận tiện, độ kín cao và độ bền vượt trội. Với nhiều lựa chọn về kiểu mặt bích, vật liệu và tiêu chuẩn kỹ thuật, sản phẩm đáp ứng tốt các yêu cầu từ hệ thống cấp nước thông thường đến các ứng dụng áp suất và nhiệt độ cao. Để đạt hiệu quả sử dụng tối ưu, người dùng nên lựa chọn CCTF Flanges phù hợp với tiêu chuẩn đường ống, điều kiện vận hành và môi trường lưu chất của hệ thống.
