PN16 DN80 là gì? Ý nghĩa thông số, ứng dụng và cách lựa chọn van phù hợp

PN16 DN80 là thông số kỹ thuật thường xuất hiện trên các loại van công nghiệp, mặt bích và phụ kiện đường ống. Trong đó, DN80 thể hiện kích thước danh nghĩa của van, còn PN16 biểu thị áp suất làm việc danh nghĩa. Việc hiểu đúng hai thông số này giúp lựa chọn thiết bị phù hợp, bảo đảm khả năng lắp đặt đồng bộ và vận hành an toàn trong hệ thống cấp nước, PCCC, HVAC và công nghiệp.

Hiện nay, các loại van PN16 DN 80 được sử dụng rộng rãi trong nhiều lĩnh vực nhờ khả năng đáp ứng lưu lượng trung bình đến lớn, độ bền cao và tương thích với nhiều tiêu chuẩn kết nối quốc tế.

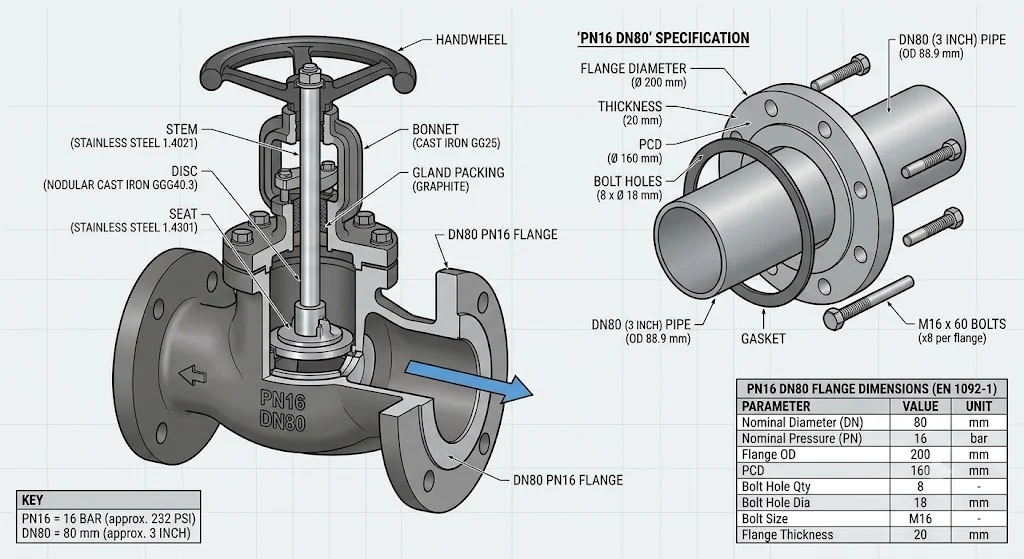

PN16 DN 80 là gì?

Ý nghĩa của DN80

DN là viết tắt của Diameter Nominal (đường kính danh nghĩa). DN80 tương ứng với đường kính danh nghĩa 80 mm, tương đương 3 inch theo hệ đo Anh.

DN80 không phải là đường kính ngoài thực tế của đường ống hay van mà là kích thước tiêu chuẩn để các thiết bị như van, mặt bích và phụ kiện có thể lắp ghép với nhau.

Ý nghĩa của PN16

PN là viết tắt của Pressure Nominal (áp suất danh nghĩa). PN16 cho biết van được thiết kế để làm việc với áp suất danh nghĩa 16 bar, tương đương khoảng 1,6 MPa hoặc 232 PSI trong điều kiện tiêu chuẩn.

Khả năng chịu áp thực tế còn phụ thuộc vào vật liệu chế tạo, nhiệt độ làm việc và tiêu chuẩn sản xuất của từng nhà sản xuất.

Thông số kỹ thuật của van PN16 DN 80

Kích thước kết nối

Van PN16 DN 80 tương thích với đường ống DN80 (3 inch) và thường sử dụng kết nối mặt bích theo các tiêu chuẩn như DIN EN 1092-1 PN16, BS 4504 PN16 hoặc tiêu chuẩn tương đương.

Việc lựa chọn đúng tiêu chuẩn mặt bích giúp quá trình lắp đặt diễn ra thuận lợi và bảo đảm độ kín của hệ thống.

Áp suất làm việc

Các dòng van PN16 DN 80 được thiết kế để vận hành ở áp suất danh nghĩa 16 bar. Đây là mức áp suất phù hợp với phần lớn các hệ thống cấp nước, xử lý nước, HVAC và phòng cháy chữa cháy.

Trong môi trường nhiệt độ cao, áp suất cho phép có thể giảm theo khuyến cáo của nhà sản xuất.

Vật liệu chế tạo

Van PN16 DN 80 được sản xuất từ nhiều loại vật liệu như gang cầu, gang xám, thép carbon, inox 304, inox 316 hoặc đồng. Mỗi loại vật liệu sẽ phù hợp với từng môi trường làm việc khác nhau.

Việc lựa chọn đúng vật liệu giúp nâng cao tuổi thọ và giảm chi phí bảo trì trong quá trình sử dụng.

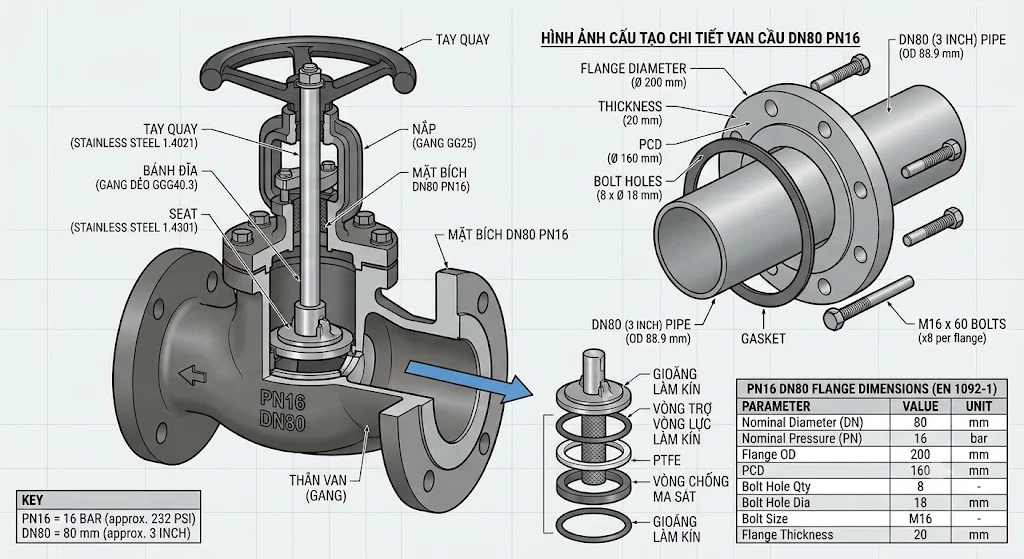

Các loại van PN16 DN 80 phổ biến

Van cổng PN16 DN 80

Van cổng DN80 PN16 được sử dụng để đóng hoặc mở hoàn toàn dòng lưu chất. Khi van mở hoàn toàn, dòng chảy gần như không bị cản trở, giúp giảm tổn thất áp suất.

Đây là loại van phổ biến trong hệ thống cấp nước, PCCC và xử lý nước.

Van bướm PN16 DN 80

Van bướm DN80 PN16 có thiết kế nhỏ gọn, trọng lượng nhẹ và chi phí đầu tư hợp lý. Thiết bị thích hợp cho các hệ thống cần đóng mở nhanh và tiết kiệm không gian.

Van có thể vận hành bằng tay gạt, hộp số, bộ điều khiển điện hoặc khí nén.

Van bi PN16 DN 80

Van bi DN80 PN16 sử dụng viên bi có lỗ xuyên tâm để kiểm soát dòng lưu chất. Thiết bị có khả năng đóng mở nhanh, độ kín cao và ít yêu cầu bảo trì.

Loại van này được sử dụng trong hệ thống nước sạch, khí nén, dầu và một số loại hóa chất.

Van một chiều PN16 DN 80

Van một chiều DN80 PN16 giúp ngăn hiện tượng chảy ngược trong đường ống, bảo vệ máy bơm và các thiết bị khác trong hệ thống.

Thiết bị hoạt động hoàn toàn tự động dựa trên áp lực của dòng lưu chất nên rất thuận tiện trong quá trình sử dụng.

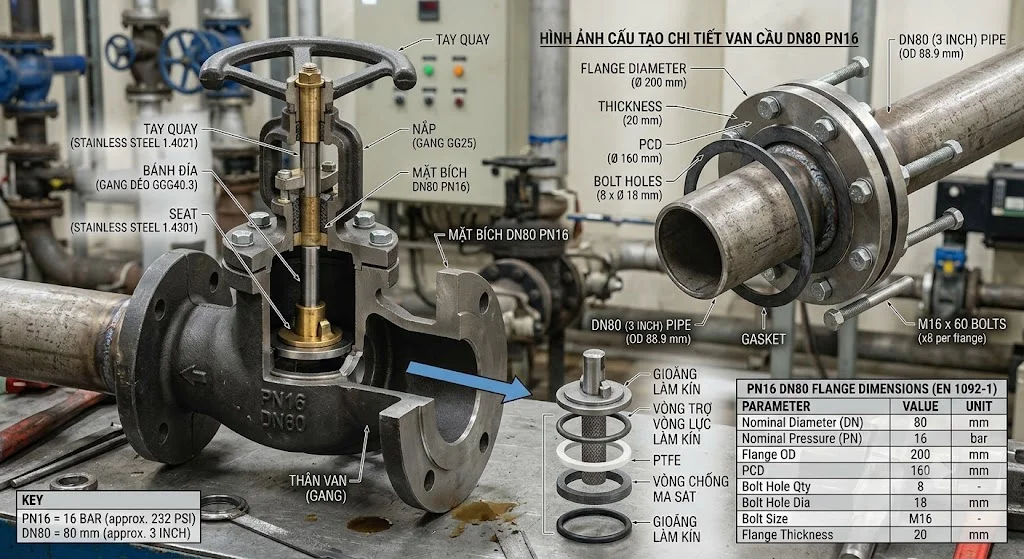

Ưu điểm của van PN16 DN 80

Đáp ứng tiêu chuẩn quốc tế

Các dòng van PN16 DN80 được sản xuất theo nhiều tiêu chuẩn quốc tế như DIN, BS, ANSI hoặc JIS, giúp dễ dàng lắp đặt và thay thế trong các hệ thống hiện có.

Điều này giúp giảm thời gian thi công và tăng tính đồng bộ của công trình.

Độ bền cao

Van được chế tạo từ vật liệu chất lượng, có khả năng chịu áp lực tốt và chống ăn mòn trong nhiều môi trường làm việc khác nhau.

Nếu được bảo trì định kỳ, thiết bị có thể hoạt động ổn định trong nhiều năm.

Đa dạng ứng dụng

Van PN16 DN80 phù hợp với nhiều loại lưu chất như nước sạch, nước thải, khí nén và một số loại hóa chất. Nhờ đó, sản phẩm được ứng dụng rộng rãi trong cả công trình dân dụng và công nghiệp.

Sự đa dạng về chủng loại cũng giúp người dùng dễ dàng lựa chọn theo từng nhu cầu cụ thể.

Ứng dụng của PN16 DN80

Hệ thống cấp nước

Van PN16 DN80 được sử dụng trong mạng lưới cấp nước đô thị, nhà máy nước và hệ thống phân phối nước sạch. Thiết bị giúp kiểm soát dòng chảy và cô lập từng khu vực khi cần sửa chữa.

Đây là một trong những kích thước van được sử dụng phổ biến trong ngành cấp nước.

Hệ thống phòng cháy chữa cháy

Trong hệ thống PCCC, van DN80 PN16 thường được lắp đặt trên các tuyến ống phân phối và nhánh cấp nước chữa cháy. Thiết bị cần có khả năng vận hành ổn định và độ kín cao để đáp ứng yêu cầu an toàn.

Van cổng và van bướm là hai dòng sản phẩm được sử dụng nhiều nhất trong ứng dụng này.

Nhà máy và khu công nghiệp

Các nhà máy sản xuất sử dụng van PN16 DN 80 để kiểm soát nước làm mát, nước sản xuất và nhiều loại lưu chất khác. Tùy theo điều kiện vận hành, người dùng có thể lựa chọn vật liệu gang, thép hoặc inox.

Việc lựa chọn đúng loại van giúp hệ thống hoạt động hiệu quả và kéo dài tuổi thọ thiết bị.

Cách lựa chọn van PN16 DN80 phù hợp

Xác định môi trường sử dụng

Người dùng cần xác định loại lưu chất, nhiệt độ và điều kiện vận hành của hệ thống để lựa chọn vật liệu chế tạo phù hợp. Điều này giúp hạn chế hiện tượng ăn mòn và nâng cao tuổi thọ của van.

Đối với môi trường hóa chất, nên ưu tiên các dòng van inox hoặc vật liệu chuyên dụng.

Kiểm tra tiêu chuẩn kết nối

Mặc dù cùng là PN16, nhưng tiêu chuẩn DIN, BS, JIS và ANSI có sự khác nhau về kích thước mặt bích và khoảng cách lỗ bu lông. Cần kiểm tra kỹ tiêu chuẩn của hệ thống trước khi đặt mua.

Việc lựa chọn đúng tiêu chuẩn sẽ giúp quá trình lắp đặt diễn ra thuận lợi và chính xác.

Ưu tiên sản phẩm chính hãng

Nên lựa chọn van từ các thương hiệu uy tín, có đầy đủ chứng nhận CO, CQ và chính sách bảo hành rõ ràng. Điều này giúp bảo đảm chất lượng sản phẩm cũng như thuận tiện trong quá trình bảo trì.

Đơn vị cung cấp có đội ngũ kỹ thuật cũng sẽ hỗ trợ lựa chọn đúng sản phẩm theo yêu cầu của từng công trình.

FAQ về PN16 DN80

PN16 DN 80 có nghĩa là gì?

PN16 DN 80 là thông số kỹ thuật cho biết van có kích thước danh nghĩa DN80 (80 mm hoặc 3 inch) và áp suất làm việc danh nghĩa 16 bar. Đây là hai thông số cơ bản giúp lựa chọn van phù hợp với hệ thống.

Việc hiểu đúng ý nghĩa của các ký hiệu này giúp tránh sai sót trong quá trình thiết kế và lắp đặt.

DN80 tương đương bao nhiêu inch?

DN80 tương đương với 3 inch theo hệ đo Anh. Đây là kích thước được sử dụng phổ biến trong hệ thống cấp nước, PCCC và công nghiệp.

Người dùng nên kiểm tra thêm tiêu chuẩn kết nối để bảo đảm khả năng lắp đặt đồng bộ.

PN16 chịu được áp suất bao nhiêu?

PN16 biểu thị áp suất danh nghĩa 16 bar, tương đương khoảng 1,6 MPa hoặc 232 PSI trong điều kiện tiêu chuẩn. Tuy nhiên, áp suất làm việc thực tế còn phụ thuộc vào nhiệt độ và vật liệu chế tạo của van.

Do đó, cần tham khảo tài liệu kỹ thuật của nhà sản xuất trước khi lựa chọn.

Van PN16 DN80 nên chọn van cổng hay van bướm?

Van cổng phù hợp khi cần đóng mở hoàn toàn và giảm tổn thất áp suất trong đường ống. Van bướm có ưu điểm nhỏ gọn, nhẹ và chi phí đầu tư thấp hơn, phù hợp với các hệ thống cần đóng mở thường xuyên.

Việc lựa chọn phụ thuộc vào yêu cầu kỹ thuật và điều kiện vận hành của hệ thống.

Mua van PN16 DN 80 ở đâu uy tín?

Nên lựa chọn các đơn vị chuyên cung cấp van công nghiệp có đầy đủ chứng nhận CO, CQ, chính sách bảo hành rõ ràng và đội ngũ kỹ thuật hỗ trợ. Điều này giúp bảo đảm chất lượng sản phẩm và hiệu quả vận hành lâu dài.

Ngoài giá bán, người dùng cũng nên quan tâm đến khả năng cung cấp phụ tùng thay thế và dịch vụ hậu mãi.

Kết luận

PN16 DN80 là thông số kỹ thuật quan trọng trên các loại van công nghiệp, thể hiện kích thước danh nghĩa DN80 (3 inch) và áp suất làm việc danh nghĩa 16 bar. Với nhiều lựa chọn về chủng loại, vật liệu và phương thức vận hành, van PN16 DN 80 đáp ứng tốt nhu cầu của hệ thống cấp nước, PCCC, HVAC và công nghiệp. Việc lựa chọn đúng sản phẩm từ nhà cung cấp uy tín sẽ giúp hệ thống hoạt động ổn định, an toàn và tiết kiệm chi phí trong suốt quá trình sử dụng PN16 DN80.
