Cấu tạo van 1 chiều: Chi tiết từng bộ phận, nguyên lý hoạt động và ứng dụng

Van 1 chiều (Check Valve) là một trong những thiết bị quan trọng nhất trong hệ thống đường ống công nghiệp và dân dụng. Thiết bị có chức năng cho phép lưu chất chỉ chảy theo một hướng và tự động ngăn dòng chảy ngược khi áp suất thay đổi. Nhờ nguyên lý hoạt động hoàn toàn tự động, Van 1  chiều giúp bảo vệ máy bơm, đường ống, đồng hồ đo lưu lượng và nhiều thiết bị khác khỏi hiện tượng hồi lưu, búa nước cũng như các sự cố gây hư hỏng hệ thống.

Việc tìm hiểu cấu tạo Van 1  chiều không chỉ giúp lựa chọn đúng sản phẩm mà còn hỗ trợ quá trình lắp đặt, bảo dưỡng và vận hành hiệu quả hơn. Mỗi chi tiết bên trong van đều được thiết kế với chức năng riêng nhằm bảo đảm khả năng đóng kín, chịu áp suất và hoạt động ổn định trong thời gian dài. Đây là kiến thức quan trọng đối với kỹ sư thiết kế, đơn vị thi công cũng như người trực tiếp quản lý hệ thống cấp nước, PCCC, HVAC, dầu khí và hóa chất.

Van 1 chiều là gì?

Van 1  chiều là thiết bị cơ khí được lắp đặt trên đường ống nhằm kiểm soát hướng di chuyển của lưu chất. Không giống như van bi, van cổng hay van bướm cần tác động bằng tay hoặc bộ điều khiển, van một chiều hoạt động hoàn toàn tự động dựa trên áp lực của dòng chảy.

Khi lưu chất chảy đúng chiều với áp suất đủ lớn, van sẽ mở để lưu chất đi qua. Khi áp suất giảm hoặc xuất hiện dòng chảy ngược, van sẽ tự động đóng lại nhằm bảo vệ toàn bộ hệ thống. Chính đặc điểm này giúp van một chiều trở thành thiết bị gần như bắt buộc trong các hệ thống có máy bơm hoặc yêu cầu chống hồi lưu.

Khái niệm Van 1 chiều

Van 1  chiều, còn gọi là Check Valve hoặc Non Return Valve (NRV), là loại van chỉ cho phép lưu chất đi theo một chiều nhất định. Trên thân van luôn có ký hiệu mũi tên để xác định hướng lắp đặt. Nếu lắp sai chiều, van sẽ không thể hoạt động hoặc gây cản trở hoàn toàn dòng lưu chất.

Khác với các loại van điều khiển, van một chiều không sử dụng tay quay, tay gạt hoặc bộ truyền động điện. Toàn bộ quá trình đóng mở được thực hiện nhờ áp lực của dòng lưu chất tác động lên bộ phận đóng mở bên trong. Khi áp suất đủ lớn, van tự mở; khi áp suất mất đi hoặc xuất hiện áp suất ngược, van tự động đóng lại.

Nhờ nguyên lý hoạt động đơn giản, van một chiều có độ bền cao, ít hỏng hóc và hầu như không tiêu tốn chi phí vận hành. Đây là lý do thiết bị này được sử dụng rộng rãi trong cả hệ thống dân dụng và công nghiệp.

Vai trò của Van 1 chiều

Vai trò lớn nhất của van một chiều là ngăn hiện tượng dòng lưu chất chảy ngược về phía nguồn cấp hoặc máy bơm. Nếu không có van một chiều, khi máy bơm dừng hoạt động, nước hoặc lưu chất có thể quay trở lại gây hỏng cánh bơm, động cơ và làm giảm tuổi thọ của toàn bộ hệ thống.

Ngoài ra, van còn giúp duy trì áp suất ổn định trong đường ống, hạn chế hiện tượng búa nước và giảm rung động khi hệ thống đóng ngắt liên tục. Đối với hệ thống cấp nước sạch, van một chiều còn giúp ngăn nước bẩn hoặc hóa chất quay ngược về nguồn cấp, bảo đảm chất lượng lưu chất và an toàn vệ sinh.

Trong nhiều dây chuyền công nghiệp, van một chiều còn được sử dụng để bảo vệ thiết bị trao đổi nhiệt, bình chịu áp lực, máy nén khí và các thiết bị có giá trị lớn. Đây là một trong những thiết bị bảo vệ có chi phí đầu tư thấp nhưng mang lại hiệu quả rất cao.

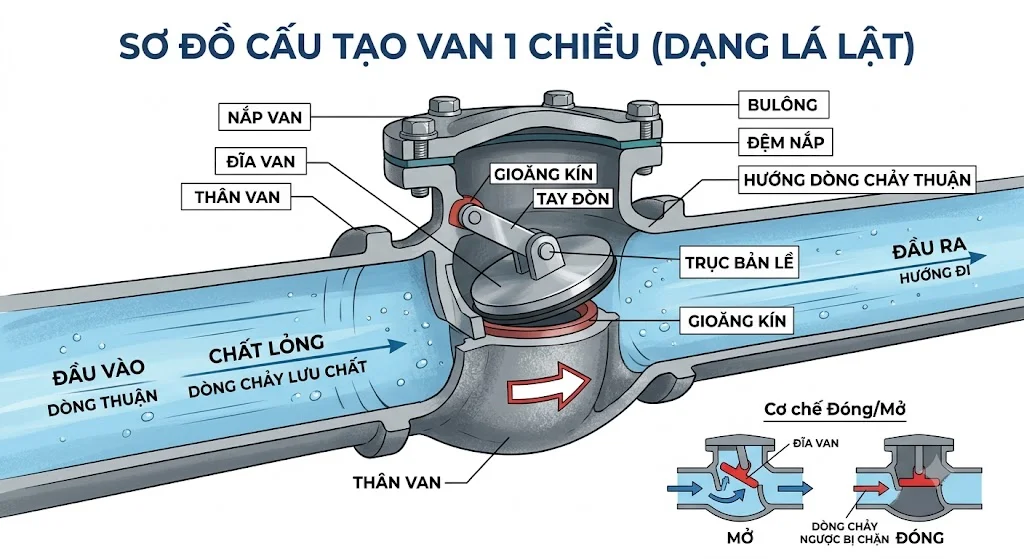

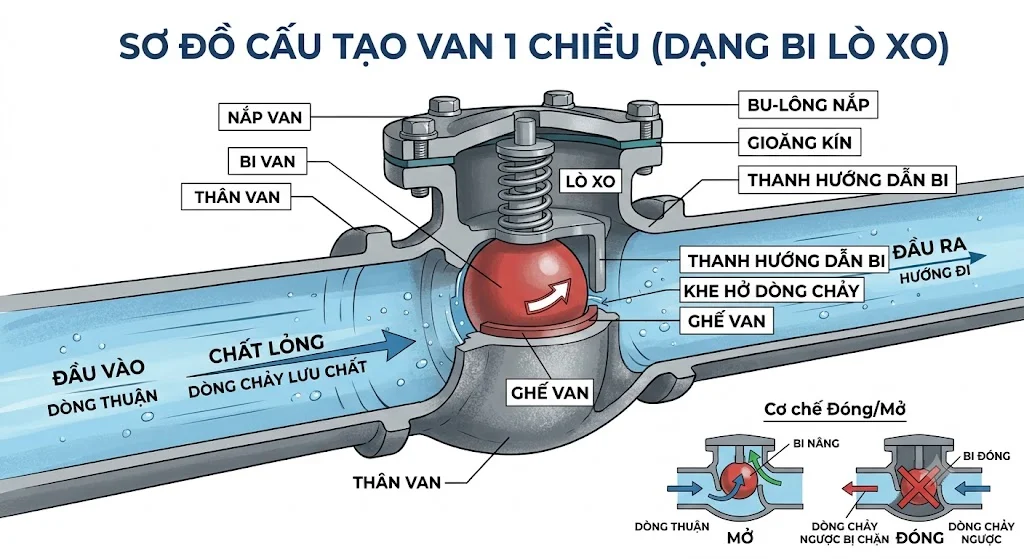

Cấu tạo Van 1  chiều gồm những bộ phận nào?

Mặc dù có nhiều chủng loại khác nhau nhưng phần lớn các dòng van một chiều đều được cấu tạo từ các bộ phận chính như thân van, đĩa van, ghế van, lò xo, trục hoặc bản lề và gioăng làm kín. Mỗi bộ phận đều đảm nhận một nhiệm vụ riêng và ảnh hưởng trực tiếp đến khả năng làm việc của thiết bị.

Sự kết hợp chính xác giữa các chi tiết giúp van có khả năng đóng mở nhanh, chống rò rỉ và làm việc ổn định trong nhiều điều kiện áp suất cũng như nhiệt độ khác nhau. Khi lựa chọn van, ngoài kích thước và vật liệu chế tạo, người dùng cũng nên tìm hiểu kỹ cấu tạo để lựa chọn sản phẩm phù hợp với từng ứng dụng.

Thân van (Valve Body)

Thân van là bộ phận chịu toàn bộ áp lực của dòng lưu chất và bảo vệ các chi tiết bên trong khỏi tác động từ môi trường bên ngoài. Đây cũng là bộ phận quyết định đến khả năng chịu áp suất, độ bền cơ học và tuổi thọ tổng thể của van.

Thân van thường được chế tạo từ gang xám, gang cầu, thép carbon, inox 304, inox 316, đồng hoặc nhựa kỹ thuật như PVC, CPVC và UPVC. Gang cầu là vật liệu được sử dụng phổ biến trong hệ thống cấp nước và phòng cháy chữa cháy nhờ khả năng chịu áp lực cao. Trong khi đó, inox được ưu tiên trong môi trường hóa chất, thực phẩm hoặc nước biển nhờ khả năng chống ăn mòn vượt trội.

Ngoài vật liệu, thân van còn được sản xuất với nhiều kiểu kết nối như ren, mặt bích, wafer hoặc nối hàn. Việc lựa chọn đúng kiểu kết nối sẽ giúp hệ thống đạt độ kín cao, dễ bảo trì và thuận tiện trong quá trình thay thế thiết bị.

Đĩa van (Disc)

Đĩa van là bộ phận trực tiếp thực hiện chức năng đóng và mở dòng lưu chất. Khi áp suất dòng chảy đủ lớn, đĩa van sẽ được nâng lên hoặc xoay khỏi vị trí đóng để tạo đường lưu thông. Khi áp suất giảm hoặc dòng chảy đảo chiều, đĩa van sẽ nhanh chóng trở về vị trí ban đầu nhằm chặn hoàn toàn dòng lưu chất.

Đĩa van thường được chế tạo từ inox, đồng hoặc thép không gỉ nhằm tăng khả năng chịu mài mòn và chống ăn mòn trong quá trình hoạt động. Bề mặt của đĩa được gia công rất chính xác để tiếp xúc hoàn hảo với ghế van, giúp hạn chế tối đa hiện tượng rò rỉ.

Đây là chi tiết chịu tác động trực tiếp của dòng lưu chất nên thường xuyên phải làm việc trong điều kiện áp suất thay đổi liên tục. Vì vậy, chất lượng đĩa van ảnh hưởng rất lớn đến tuổi thọ và hiệu suất của toàn bộ thiết bị.

Ghế van (Valve Seat)

Ghế van là vị trí tiếp xúc trực tiếp với đĩa van khi van ở trạng thái đóng hoàn toàn. Đây là bộ phận quyết định khả năng làm kín và chống rò rỉ của van.

Ở các dòng van chất lượng cao, ghế van được gia công CNC với độ chính xác rất cao hoặc được bọc thêm lớp PTFE, EPDM hoặc NBR nhằm tăng khả năng kín khít và giảm ma sát. Điều này giúp quá trình đóng mở diễn ra nhẹ nhàng hơn và kéo dài tuổi thọ của cả đĩa van lẫn ghế van.

Sau thời gian dài sử dụng, ghế van có thể bị mài mòn do cặn bẩn hoặc áp suất cao. Khi đó, van sẽ không còn khả năng đóng kín hoàn toàn và cần được sửa chữa hoặc thay thế để bảo đảm hiệu quả hoạt động.

Lò xo (Spring)

Lò xo là bộ phận xuất hiện trên nhiều loại van một chiều như van lò xo, van nâng hoặc van cánh bướm. Nhiệm vụ của lò xo là tạo lực hồi để đưa đĩa van nhanh chóng trở về vị trí đóng ngay khi áp suất dòng chảy giảm xuống.

Nhờ có lò xo, tốc độ đóng van nhanh hơn rất nhiều so với các loại van sử dụng trọng lực. Điều này giúp giảm đáng kể hiện tượng búa nước, hạn chế va đập trong đường ống và bảo vệ máy bơm hiệu quả hơn.

Lò xo thường được chế tạo từ inox SUS304 hoặc SUS316 nhằm chống gỉ và duy trì độ đàn hồi trong thời gian dài. Chất lượng của lò xo ảnh hưởng trực tiếp đến tốc độ phản ứng cũng như tuổi thọ của van.

Trục van hoặc bản lề

Đối với van một chiều lá lật, trục van hoặc bản lề là bộ phận giúp lá van xoay quanh một điểm cố định. Khi lưu chất đi qua, bản lề cho phép lá van mở theo hướng dòng chảy. Khi dòng chảy dừng lại, trọng lực và áp suất ngược sẽ đưa lá van trở về vị trí đóng.

Ở các hệ thống có lưu lượng lớn, bản lề và trục van là những bộ phận chịu tải liên tục nên chất lượng của chúng ảnh hưởng đáng kể đến độ bền của thiết bị.

Gioăng làm kín (Seal/Gasket)

Gioăng làm kín được bố trí tại các vị trí ghép nối giữa thân van, nắp van và ghế van nhằm ngăn lưu chất rò rỉ ra môi trường bên ngoài. Đây là chi tiết tuy nhỏ nhưng có vai trò rất quan trọng đối với khả năng làm kín của toàn bộ van.

Tùy theo điều kiện làm việc, gioăng có thể được chế tạo từ NBR, EPDM, PTFE hoặc Graphite. Mỗi loại vật liệu đều có khả năng chịu nhiệt, chịu hóa chất và chịu áp lực khác nhau, phù hợp với từng môi trường sử dụng.

Việc lựa chọn đúng loại gioăng không chỉ giúp tăng tuổi thọ của van mà còn giảm chi phí bảo trì và nâng cao độ an toàn cho toàn bộ hệ thống.

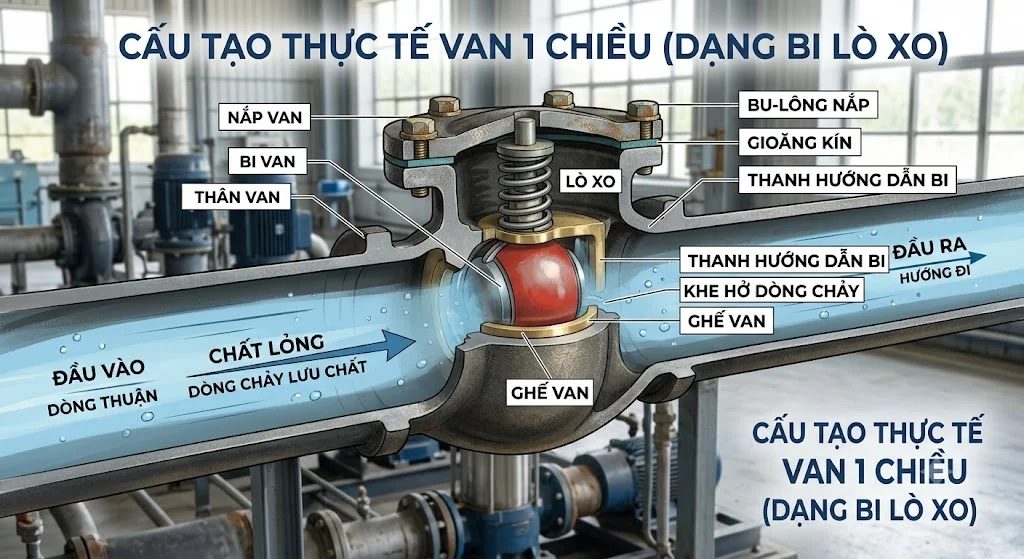

Nguyên lý hoạt động của Van 1  chiều

Van một chiều hoạt động hoàn toàn dựa trên sự chênh lệch áp suất giữa đầu vào và đầu ra của thiết bị. Đây là nguyên lý đơn giản nhưng mang lại hiệu quả rất cao trong việc kiểm soát hướng dòng chảy.

Nhờ không cần nguồn điện hoặc bộ điều khiển, van một chiều có thể làm việc liên tục với độ tin cậy cao và chi phí vận hành gần như bằng không.

Khi dòng lưu chất chảy đúng chiều

Khi máy bơm hoạt động hoặc áp suất đầu vào tăng lên, lực của dòng lưu chất sẽ thắng lực của lò xo hoặc trọng lượng của đĩa van. Đĩa van được nâng lên hoặc xoay sang một bên để tạo khoảng trống cho lưu chất đi qua.

Độ mở của van sẽ thay đổi theo lưu lượng thực tế. Lưu lượng càng lớn thì đĩa van càng mở rộng, giúp giảm tổn thất áp suất và tăng hiệu quả vận chuyển lưu chất.

Quá trình mở diễn ra hoàn toàn tự động nên không cần bất kỳ tác động nào từ người vận hành.

Khi dòng chảy dừng hoặc xuất hiện dòng chảy ngược

Khi máy bơm dừng hoạt động hoặc áp suất đầu vào giảm xuống, lực giữ đĩa van ở trạng thái mở không còn đủ lớn. Lò xo hoặc trọng lực sẽ nhanh chóng đưa đĩa van trở lại vị trí đóng.

Nếu xảy ra dòng chảy ngược, áp suất ngược sẽ ép chặt đĩa van vào ghế van, tạo thành lớp kín gần như tuyệt đối. Nhờ đó, lưu chất không thể quay ngược về nguồn cấp hoặc máy bơm.

Cơ chế này giúp bảo vệ hiệu quả toàn bộ hệ thống, hạn chế sự cố và kéo dài tuổi thọ của các thiết bị liên quan.

FAQ về cấu tạo Van 1 chiều

Van 1 chiều gồm những bộ phận nào?

Một van một chiều tiêu chuẩn thường bao gồm thân van, đĩa van, ghế van, lò xo (đối với một số loại), trục hoặc bản lề và gioăng làm kín. Mỗi bộ phận đều có chức năng riêng nhằm bảo đảm van đóng mở chính xác và ngăn dòng chảy ngược.

Tùy theo từng loại van như van lá lật, van lò xo hay van bi mà cấu tạo sẽ có một số điểm khác biệt. Tuy nhiên, nguyên lý hoạt động chung vẫn dựa trên áp lực của dòng lưu chất.

Lò xo trong van một chiều có tác dụng gì?

Lò xo tạo lực hồi để đưa đĩa van trở về vị trí đóng ngay khi áp suất giảm xuống. Điều này giúp van đóng nhanh hơn và giảm đáng kể hiện tượng búa nước trong đường ống.

Đối với các hệ thống có máy bơm hoạt động liên tục, van lò xo thường được ưu tiên lựa chọn nhờ khả năng phản ứng nhanh và bảo vệ thiết bị tốt hơn.

Van 1 chiều có cần bảo dưỡng không?

Có. Mặc dù cấu tạo khá đơn giản nhưng van vẫn cần được kiểm tra định kỳ để phát hiện tình trạng mài mòn của đĩa van, ghế van, lò xo và gioăng làm kín.

Việc bảo dưỡng đúng thời điểm sẽ giúp kéo dài tuổi thọ của thiết bị, giảm nguy cơ rò rỉ và hạn chế chi phí sửa chữa trong tương lai.

Nên chọn van một chiều bằng gang hay inox?

Van gang phù hợp với hệ thống cấp nước, PCCC và các môi trường thông thường nhờ giá thành hợp lý và khả năng chịu áp lực tốt. Trong khi đó, van inox thích hợp với môi trường hóa chất, thực phẩm hoặc nước biển nhờ khả năng chống ăn mòn cao.

Việc lựa chọn vật liệu nên dựa trên đặc tính của lưu chất, nhiệt độ, áp suất và yêu cầu kỹ thuật của từng hệ thống.

Khi nào cần thay thế Van 1 chiều?

Van nên được thay thế khi xuất hiện các dấu hiệu như đĩa van bị mòn, lò xo mất đàn hồi, thân van nứt hoặc van không còn khả năng đóng kín. Nếu tiếp tục sử dụng van bị hư hỏng, dòng chảy ngược có thể gây ảnh hưởng nghiêm trọng đến máy bơm và các thiết bị khác.

Việc kiểm tra định kỳ sẽ giúp phát hiện sớm các hư hỏng, từ đó giảm chi phí sửa chữa và bảo đảm hệ thống luôn hoạt động an toàn.

Kết luận

Van 1  chiều là thiết bị có cấu tạo tương đối đơn giản nhưng đóng vai trò rất quan trọng trong việc bảo vệ hệ thống đường ống và các thiết bị liên quan. Việc hiểu rõ cấu tạo Van 1 chiều sẽ giúp người sử dụng lựa chọn đúng loại van, lắp đặt đúng kỹ thuật và xây dựng kế hoạch bảo trì phù hợp. Với các bộ phận như thân van, đĩa van, ghế van, lò xo, trục và gioăng làm kín, van có khả năng tự động kiểm soát dòng chảy, ngăn hiện tượng hồi lưu và duy trì sự ổn định của hệ thống. Bên cạnh việc lựa chọn đúng vật liệu và kích thước, người dùng cũng nên ưu tiên các sản phẩm chất lượng từ những thương hiệu uy tín để bảo đảm hiệu quả vận hành, kéo dài tuổi thọ thiết bị và tối ưu chi phí đầu tư trong dài hạn Van 1 chiều.
