Van bướm tay quay là gì? Cấu tạo, nguyên lý và ứng dụng chi tiết

Van bướm tay quay là dòng van bướm sử dụng hộp số giảm tốc kết hợp với tay quay vô lăng để điều khiển quá trình đóng hoặc mở đĩa van. So với van bướm tay gạt, loại van này được thiết kế dành cho các hệ thống có kích thước đường ống lớn hoặc áp suất làm việc cao, nơi lực tác động bằng tay gạt không còn đáp ứng được yêu cầu vận hành.

Trong các hệ thống cấp nước, phòng cháy chữa cháy (PCCC), HVAC, xử lý nước, nhà máy điện, dầu khí và công nghiệp sản xuất, Van bướm  tay quay được đánh giá cao nhờ khả năng vận hành nhẹ nhàng, kiểm soát góc mở chính xác và độ bền vượt trội. Hộp số giảm tốc giúp người vận hành chỉ cần dùng một lực nhỏ để điều khiển đĩa van, ngay cả với các kích thước lớn như DN300, DN500 hoặc DN1000.

Hiện nay, Van bướm  tay quay được sản xuất với nhiều vật liệu như gang, gang cầu, inox, thép hoặc nhựa kỹ thuật, cùng nhiều tiêu chuẩn kết nối như Wafer, Lug và mặt bích, đáp ứng hầu hết các yêu cầu của hệ thống đường ống hiện đại.

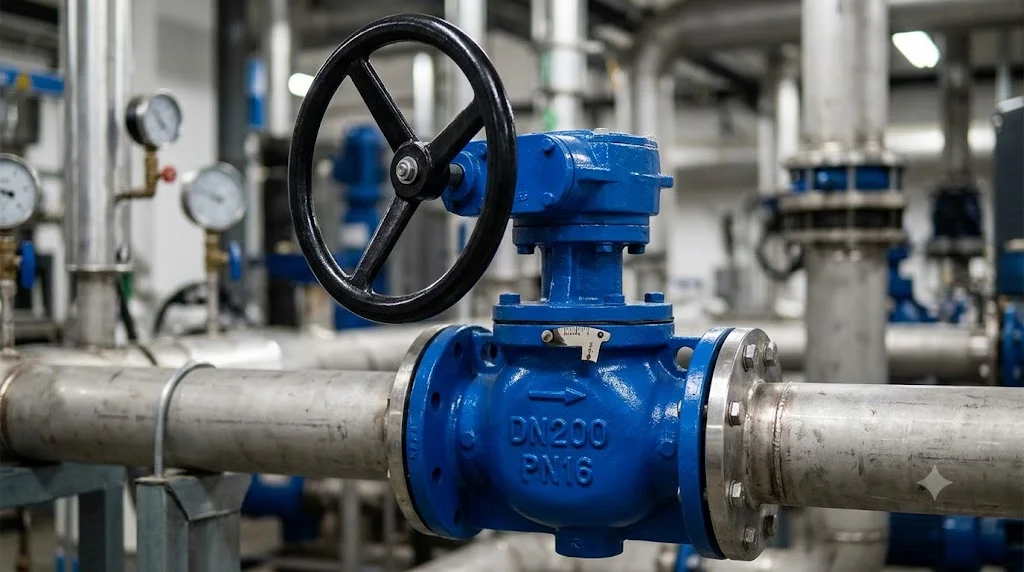

Van bướm  tay quay là gì?

Van bướm  tay quay là loại van sử dụng đĩa van hình tròn để đóng hoặc mở dòng lưu chất. Đĩa van được gắn trên một trục trung tâm và được điều khiển thông qua hộp số giảm tốc kết nối với tay quay.

Khi người vận hành quay vô lăng, chuyển động quay sẽ được truyền qua hệ thống bánh răng trong hộp số, làm trục van quay từ từ và kéo theo đĩa van xoay quanh trục của nó. Nhờ cơ cấu giảm tốc, mô-men xoắn được tăng lên đáng kể, giúp việc vận hành nhẹ nhàng hơn so với sử dụng tay gạt trực tiếp.

Loại van này thường được lắp đặt trên các đường ống có kích thước từ DN100 trở lên, mặc dù trên thị trường vẫn có các dòng DN50 hoặc DN80 sử dụng tay quay trong những hệ thống có áp suất cao hoặc yêu cầu điều khiển chính xác.

Cấu tạo của Van bướm  tay quay

Thân van

Thân van là bộ phận chịu áp lực chính của hệ thống và là nơi liên kết với đường ống.

Tùy theo điều kiện làm việc, thân van có thể được chế tạo từ gang xám, gang cầu, inox 304, inox 316, thép carbon hoặc nhựa PVC, UPVC. Trong các hệ thống cấp nước và PCCC, gang cầu phủ sơn Epoxy là vật liệu được sử dụng phổ biến nhờ khả năng chống ăn mòn và giá thành hợp lý.

Đối với môi trường hóa chất hoặc thực phẩm, inox là lựa chọn tối ưu vì có khả năng chống oxy hóa, chống ăn mòn và đáp ứng yêu cầu vệ sinh.

Đĩa van

Đĩa van là bộ phận trực tiếp tiếp xúc với dòng lưu chất và thực hiện chức năng đóng mở.

Đĩa thường được chế tạo từ inox, gang mạ Niken, gang bọc Epoxy hoặc hợp kim nhôm đồng. Khi quay khoảng 90°, đĩa van sẽ chuyển từ trạng thái mở hoàn toàn sang đóng hoàn toàn.

Chất lượng bề mặt đĩa và độ chính xác trong gia công có ảnh hưởng lớn đến khả năng làm kín cũng như tuổi thọ của van.

Trục van

Trục van kết nối giữa hộp số và đĩa van.

Trục thường được làm từ inox cường độ cao nhằm chịu được mô-men xoắn lớn và chống ăn mòn trong môi trường làm việc lâu dài. Một số dòng van cao cấp còn sử dụng thiết kế trục kép giúp tăng độ ổn định và giảm tải cho đĩa van.

Gioăng làm kín

Gioăng là bộ phận tạo độ kín giữa đĩa van và thân van.

Các vật liệu phổ biến gồm:

• EPDM

• NBR

• PTFE

• Viton

Việc lựa chọn đúng loại gioăng giúp van làm việc ổn định trong môi trường nước sạch, nước nóng, hóa chất hoặc dầu.

Hộp số tay quay

Đây là điểm khác biệt lớn nhất giữa Van bướm  tay quay và van bướm tay gạt.

Hộp số chứa hệ thống bánh răng giúp giảm lực vận hành và tăng mô-men xoắn. Khi quay vô lăng nhiều vòng, đĩa van chỉ xoay khoảng 90°, nhờ đó người sử dụng có thể điều khiển van nhẹ nhàng ngay cả khi kích thước đường ống lớn hoặc áp suất hệ thống cao.

Nhiều hộp số còn được tích hợp thang hiển thị góc mở, giúp người vận hành dễ dàng quan sát trạng thái của van.

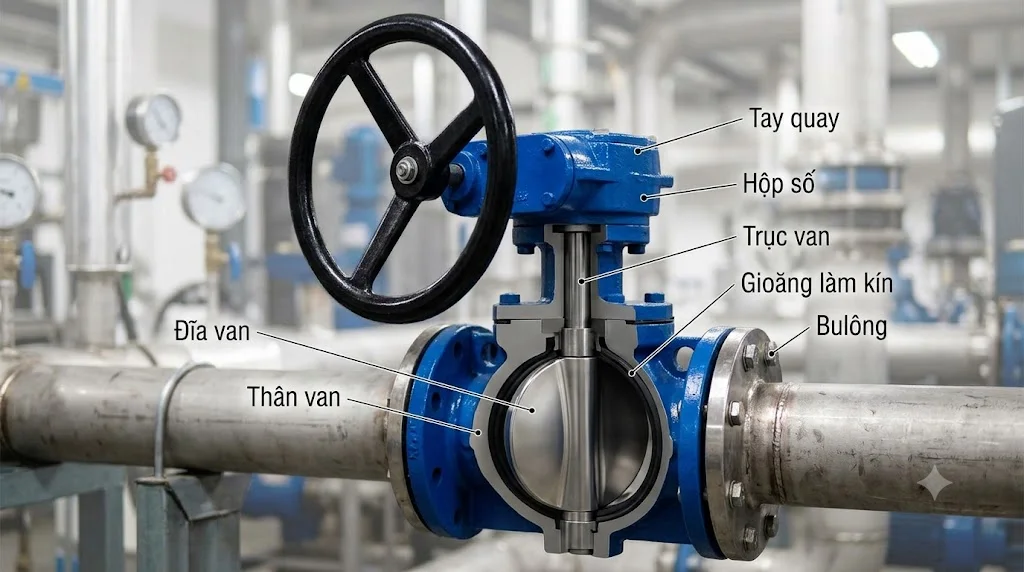

Nguyên lý hoạt động của Van bướm  tay quay

Van bướm  tay quay hoạt động dựa trên cơ cấu truyền động cơ khí giữa tay quay, hộp số và trục van.

Khi người vận hành quay vô lăng theo chiều mở, hộp số sẽ truyền chuyển động qua hệ thống bánh răng đến trục van. Trục quay kéo theo đĩa van xoay dần khỏi dòng chảy, tạo điều kiện để lưu chất đi qua.

Khi tiếp tục quay đến vị trí mở hoàn toàn, đĩa van gần như song song với hướng dòng chảy nên tổn thất áp suất được giảm xuống đáng kể.

Ngược lại, khi quay tay theo chiều đóng, đĩa van sẽ từ từ xoay về vị trí vuông góc với dòng lưu chất. Khi đĩa ép sát vào gioăng làm kín, dòng lưu chất sẽ bị chặn hoàn toàn.

Nhờ hộp số giảm tốc, quá trình đóng mở diễn ra nhẹ nhàng và ổn định hơn, đồng thời hạn chế hiện tượng đóng mở quá nhanh gây búa nước trong hệ thống.

Thông số kỹ thuật của Van bướm  tay quay

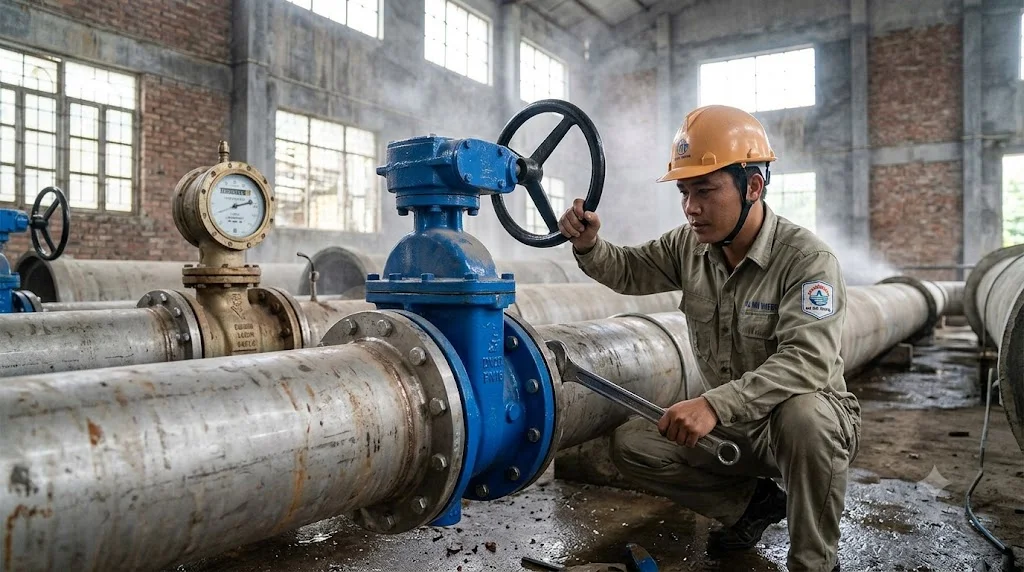

Các loại Van bướm  tay quay phổ biến

Van bướm tay quay gang

Đây là dòng sản phẩm được sử dụng nhiều nhất trong hệ thống cấp nước, HVAC và PCCC. Thân gang phủ Epoxy giúp tăng khả năng chống gỉ, trong khi giá thành hợp lý phù hợp với đa số công trình dân dụng và công nghiệp.

Van bướm tay quay inox

Van inox được sử dụng trong môi trường yêu cầu khả năng chống ăn mòn cao như ngành thực phẩm, dược phẩm, hóa chất và xử lý nước biển. Ngoài độ bền vượt trội, bề mặt inox còn dễ vệ sinh và đáp ứng các tiêu chuẩn về an toàn vệ sinh.

Van bướm  tay quay mặt bích

Loại van này được lắp đặt bằng mặt bích ở cả hai đầu, mang lại khả năng chịu áp lực cao và độ ổn định tốt. Van thường được sử dụng trong các đường ống có kích thước lớn hoặc hệ thống làm việc liên tục.

Van bướm  tay quay Wafer

Van Wafer có thiết kế mỏng, trọng lượng nhẹ và được lắp giữa hai mặt bích của đường ống. Đây là lựa chọn phổ biến cho các hệ thống cấp nước và xử lý nước nhờ chi phí đầu tư thấp và dễ lắp đặt.

Ưu điểm của Van bướm  tay quay

Một trong những ưu điểm nổi bật của Van bướm  tay quay là khả năng vận hành nhẹ nhàng nhờ hộp số giảm tốc. Người vận hành không cần sử dụng nhiều lực ngay cả khi đóng mở các van có kích thước lớn, giúp giảm mệt mỏi và tăng độ an toàn trong quá trình sử dụng.

Bên cạnh đó, hộp số cho phép kiểm soát góc mở của đĩa van chính xác hơn, từ đó hỗ trợ điều tiết lưu lượng hiệu quả trong một số ứng dụng. Việc đóng mở từ từ cũng giúp hạn chế hiện tượng búa nước, giảm tác động lên đường ống và các thiết bị liên quan.

Ngoài ra, Van bướm  tay quay có thiết kế gọn hơn so với nhiều loại van khác cùng kích thước, trọng lượng nhẹ hơn van cổng và chi phí đầu tư cũng như bảo trì tương đối hợp lý.

Ứng dụng của Van bướm  tay quay

Van bướm  tay quay được sử dụng rộng rãi trong hệ thống cấp nước đô thị, nhà máy xử lý nước, trạm bơm, hệ thống phòng cháy chữa cháy và các công trình hạ tầng kỹ thuật.

Trong ngành HVAC, van được lắp đặt trên các đường ống nước lạnh, nước nóng và nước giải nhiệt nhằm kiểm soát lưu lượng trong hệ thống điều hòa không khí trung tâm.

Đối với các nhà máy công nghiệp, Van bướm  tay quay được sử dụng trong hệ thống hơi, khí nén, dầu, hóa chất và nhiều dây chuyền sản xuất. Nhờ khả năng chịu áp lực tốt và vận hành ổn định, sản phẩm đáp ứng hiệu quả các yêu cầu kỹ thuật trong môi trường làm việc liên tục.

Kinh nghiệm lựa chọn Van bướm  tay quay

Khi lựa chọn Van bướm  tay quay, trước tiên cần xác định kích thước đường ống và áp suất làm việc của hệ thống. Với các đường ống từ DN100 trở lên hoặc hệ thống có áp suất cao, tay quay là lựa chọn phù hợp hơn tay gạt vì giúp giảm lực vận hành.

Tiếp theo, cần lựa chọn vật liệu thân van và gioăng phù hợp với môi trường sử dụng. Gang phủ Epoxy thích hợp cho nước sạch, inox phù hợp với thực phẩm và hóa chất, trong khi gioăng EPDM thường được sử dụng cho nước, còn Viton hoặc PTFE phù hợp với môi trường nhiệt độ cao và hóa chất.

Ngoài ra, người dùng nên ưu tiên các sản phẩm từ thương hiệu uy tín, có đầy đủ chứng nhận chất lượng và chế độ bảo hành để bảo đảm hiệu quả vận hành lâu dài.

FAQ – Câu hỏi thường gặp về Van bướm tay quay

Van bướm tay quay khác gì van bướm tay gạt?

Van bướm  tay quay sử dụng hộp số giảm tốc nên vận hành nhẹ hơn và phù hợp với các đường ống lớn hoặc áp suất cao. Trong khi đó, van tay gạt chỉ thích hợp với các kích thước nhỏ và trung bình, nơi lực đóng mở không quá lớn.

Van bướm tay quay thường dùng cho kích thước nào?

Loại van này thường được sử dụng từ DN100 trở lên, đặc biệt phổ biến ở các kích thước DN150, DN200, DN300 và lớn hơn. Tuy nhiên, một số hệ thống áp suất cao vẫn có thể sử dụng tay quay cho các kích thước nhỏ hơn.

Van bướm  tay quay có điều tiết lưu lượng được không?

Có. Van có thể điều tiết lưu lượng ở mức tương đối nhờ khả năng kiểm soát góc mở của đĩa van. Tuy nhiên, nếu yêu cầu điều tiết chính xác trong thời gian dài, nên sử dụng các loại van chuyên dụng như van cầu hoặc van điều khiển.

Nên chọn Van bướm tay quay gang hay inox?

Van gang phù hợp với hệ thống cấp nước, PCCC và HVAC nhờ giá thành hợp lý. Van inox thích hợp với môi trường có tính ăn mòn cao hoặc yêu cầu vệ sinh nghiêm ngặt như thực phẩm, dược phẩm và hóa chất.

Bao lâu nên bảo trì Van bướm tay quay?

Nên kiểm tra định kỳ từ 6 đến 12 tháng một lần, bao gồm vệ sinh đĩa van, kiểm tra gioăng làm kín và bôi trơn hộp số nếu cần. Bảo trì đúng cách sẽ giúp kéo dài tuổi thọ và duy trì khả năng vận hành ổn định của van.

Kết luận

Van bướm tay quay là giải pháp tối ưu cho các hệ thống đường ống có kích thước lớn hoặc áp suất làm việc cao nhờ khả năng vận hành nhẹ nhàng, kiểm soát chính xác và độ bền vượt trội. Với nhiều lựa chọn về vật liệu, kích thước và kiểu kết nối, sản phẩm được ứng dụng rộng rãi trong cấp nước, HVAC, PCCC, xử lý nước và nhiều ngành công nghiệp khác. Để đạt hiệu quả sử dụng tối ưu, người dùng nên lựa chọn Van bướm tay quay phù hợp với điều kiện vận hành, môi trường lưu chất và các yêu cầu kỹ thuật của hệ thống.
