Van truyền thống là gì? Đặc điểm, phân loại và ứng dụng trong hệ thống đường ống

Van truyền thống là thuật ngữ dùng để chỉ các loại van cơ học được vận hành trực tiếp bằng tay thông qua tay gạt, tay quay hoặc vô lăng mà không sử dụng bộ truyền động điện, khí nén hay hệ thống điều khiển tự động. Đây là nhóm van đã được sử dụng từ rất lâu trong các hệ thống cấp nước, xử lý nước, hơi nóng, dầu khí, phòng cháy chữa cháy (PCCC), HVAC và nhiều lĩnh vực công nghiệp khác.

Mặc dù hiện nay các hệ thống tự động hóa ngày càng phát triển với nhiều loại van điều khiển điện và van điều khiển khí nén, Van truyền  thống vẫn giữ vai trò quan trọng nhờ cấu tạo đơn giản, chi phí đầu tư thấp, độ bền cao và khả năng vận hành ổn định. Đối với nhiều công trình dân dụng, nhà máy hoặc hệ thống có quy mô vừa và nhỏ, việc sử dụng Van truyền  thống vẫn là lựa chọn kinh tế và hiệu quả.

Hiện nay, Van truyền  thống bao gồm nhiều chủng loại như van bi, van cổng, van bướm, van cầu, van một chiều, van giảm áp và van an toàn. Mỗi loại đều có cấu tạo, nguyên lý hoạt động và phạm vi ứng dụng riêng, phù hợp với từng yêu cầu kỹ thuật của hệ thống.

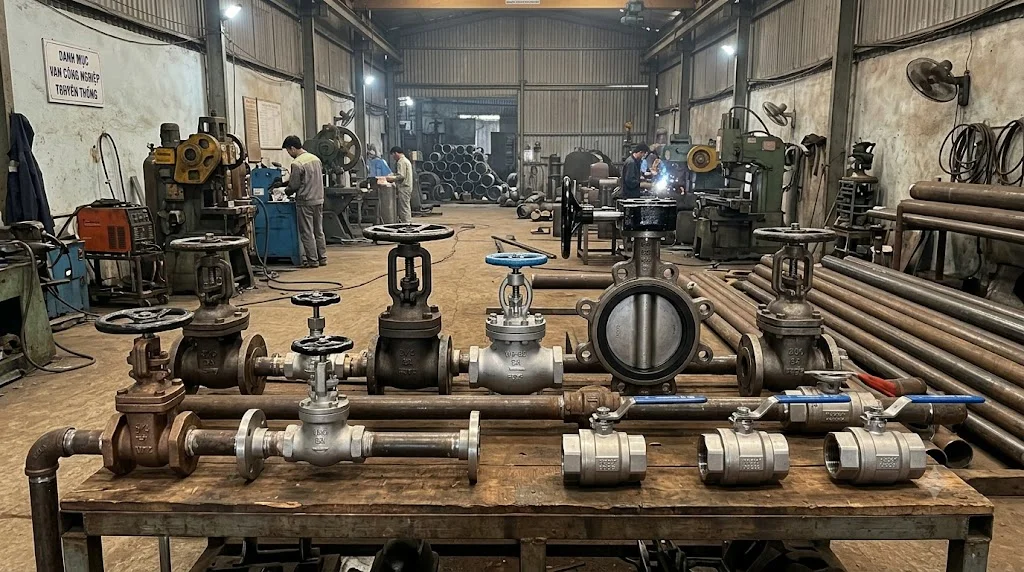

Van truyền  thống là gì?

Van truyền  thống là các loại van được vận hành hoàn toàn bằng cơ học, không cần nguồn điện hoặc khí nén để điều khiển. Người sử dụng sẽ trực tiếp tác động lên tay gạt, tay quay hoặc vô lăng để đóng, mở hoặc điều chỉnh dòng lưu chất trong đường ống.

Trong nhiều hệ thống, Van truyền  thống được sử dụng để cô lập từng khu vực, điều chỉnh lưu lượng hoặc bảo vệ các thiết bị như máy bơm, bồn chứa và đường ống. Nhờ không phụ thuộc vào nguồn năng lượng bên ngoài, loại van này vẫn có thể hoạt động ổn định trong trường hợp mất điện hoặc sự cố hệ thống điều khiển.

Mặc dù công nghệ tự động hóa ngày càng phổ biến, Van truyền  thống vẫn chiếm tỷ trọng lớn trong các công trình xây dựng, hệ thống cấp nước đô thị, nhà máy xử lý nước, nhà máy sản xuất và các hệ thống cơ điện (M&E) nhờ tính đơn giản, độ tin cậy và khả năng bảo trì dễ dàng.

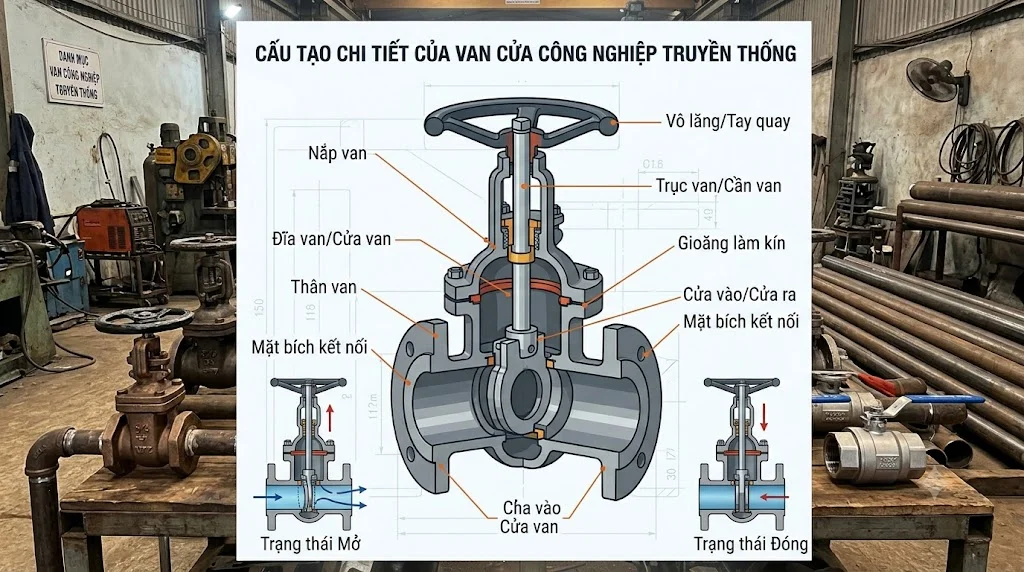

Cấu tạo của Van truyền  thống

Thân van

Thân van là bộ phận chịu toàn bộ áp lực của hệ thống và kết nối trực tiếp với đường ống.

Tùy theo môi trường làm việc, thân van có thể được chế tạo từ gang, gang cầu, đồng, inox 304, inox 316, thép carbon hoặc nhựa kỹ thuật. Mỗi loại vật liệu đều có ưu điểm riêng về khả năng chịu áp lực, chống ăn mòn và nhiệt độ làm việc.

Đối với hệ thống nước sạch, gang phủ Epoxy và đồng là hai vật liệu phổ biến nhất. Trong khi đó, inox thường được lựa chọn cho các ngành thực phẩm, dược phẩm và hóa chất.

Bộ phận đóng mở

Đây là chi tiết trực tiếp kiểm soát dòng lưu chất bên trong van.

Tùy theo từng loại van, bộ phận này có thể là:

• Viên bi (van bi)

• Cửa van (van cổng)

• Đĩa van (van bướm)

• Đĩa van cầu (van cầu)

• Lá van hoặc đĩa lò xo (van một chiều)

Thiết kế của bộ phận đóng mở quyết định khả năng làm kín, tốc độ vận hành và phạm vi ứng dụng của từng loại van.

Trục van

Trục van có nhiệm vụ truyền lực từ tay gạt hoặc tay quay đến bộ phận đóng mở.

Trục thường được chế tạo bằng inox hoặc thép không gỉ nhằm bảo đảm độ bền cơ học và khả năng chống ăn mòn trong quá trình sử dụng lâu dài.

Việc gia công chính xác trục van giúp quá trình đóng mở diễn ra nhẹ nhàng, giảm ma sát và hạn chế hiện tượng kẹt van.

Gioăng làm kín

Gioăng làm kín giúp ngăn chặn hiện tượng rò rỉ lưu chất giữa thân van và bộ phận đóng mở.

Các vật liệu phổ biến gồm PTFE, EPDM, NBR và Viton. Tùy theo loại lưu chất và nhiệt độ làm việc, nhà sản xuất sẽ lựa chọn vật liệu phù hợp để bảo đảm khả năng làm kín và tuổi thọ của van.

Cơ cấu vận hành

Đặc điểm nổi bật của Van truyền  thống là sử dụng cơ cấu vận hành bằng tay.

Các hình thức phổ biến gồm:

• Tay gạt

• Tay quay

• Vô lăng

• Hộp số tay quay

Tùy theo kích thước và loại van, cơ cấu vận hành sẽ được thiết kế để giúp người sử dụng thao tác dễ dàng và an toàn.

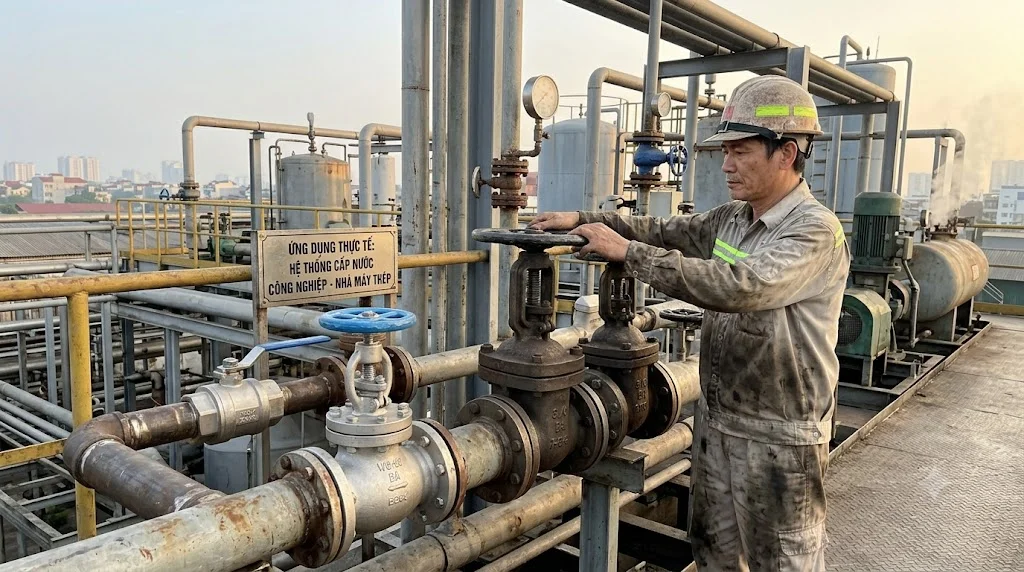

Nguyên lý hoạt động của Van truyền  thống

Nguyên lý hoạt động của Van truyền  thống khá đơn giản và phụ thuộc vào từng loại van.

Khi người vận hành tác động lên tay gạt hoặc tay quay, lực sẽ được truyền qua trục van đến bộ phận đóng mở. Từ đó, dòng lưu chất sẽ được cho phép đi qua, điều tiết hoặc ngăn chặn hoàn toàn.

Ví dụ, van bi sử dụng viên bi xoay 90° để đóng mở dòng chảy. Van cổng sử dụng cửa van nâng lên hoặc hạ xuống theo phương thẳng đứng. Van bướm sử dụng đĩa van xoay quanh trục, còn van cầu điều chỉnh lưu lượng bằng cách nâng hoặc hạ đĩa van trên bề mặt làm kín.

Do không sử dụng mô-tơ điện hay xi lanh khí nén, toàn bộ quá trình vận hành đều được thực hiện trực tiếp bằng sức người. Điều này giúp Van truyền  thống có cấu tạo đơn giản, ít hư hỏng và dễ bảo trì hơn so với các loại van điều khiển tự động.

Các loại Van truyền  thống phổ biến

Van bi

Van bi là loại Van truyền  thống được sử dụng rộng rãi nhất hiện nay.

Sản phẩm có khả năng đóng mở nhanh chỉ với góc xoay 90°, độ kín cao và phù hợp với hệ thống nước, khí nén, dầu và nhiều loại lưu chất khác.

Van cổng

Van cổng thích hợp với các hệ thống yêu cầu lưu lượng lớn và tổn thất áp suất thấp.

Khi mở hoàn toàn, cửa van nằm ngoài dòng chảy nên lưu chất đi qua gần như không bị cản trở.

Van bướm

Van bướm có thiết kế nhỏ gọn, trọng lượng nhẹ và chi phí đầu tư thấp.

Sản phẩm thường được sử dụng trong hệ thống cấp nước, HVAC, PCCC và xử lý nước.

Van cầu

Van cầu được sử dụng trong các hệ thống cần điều tiết lưu lượng chính xác.

Mặc dù tổn thất áp suất lớn hơn van cổng nhưng khả năng kiểm soát dòng chảy của van cầu tốt hơn nhiều.

Van một chiều

Van một chiều hoạt động hoàn toàn tự động nhờ áp lực dòng lưu chất và không cần người vận hành.

Chức năng chính của loại van này là ngăn dòng chảy ngược, bảo vệ máy bơm và các thiết bị trong hệ thống.

Thông số kỹ thuật của Van truyền  thống

Ưu điểm của Van truyền  thống

Một trong những ưu điểm lớn nhất của Van truyền  thống là cấu tạo đơn giản và độ tin cậy cao. Do không sử dụng các bộ phận điện tử hoặc khí nén, sản phẩm ít xảy ra hư hỏng và có thể hoạt động ổn định trong nhiều năm nếu được bảo trì đúng cách.

Chi phí đầu tư của Van truyền  thống cũng thấp hơn đáng kể so với các dòng van điều khiển tự động. Điều này giúp tiết kiệm ngân sách cho các công trình không yêu cầu vận hành từ xa hoặc tự động hóa.

Ngoài ra, việc lắp đặt, vận hành và bảo trì tương đối dễ dàng. Người sử dụng không cần hệ thống điều khiển phức tạp, không cần cấp nguồn điện hoặc khí nén mà vẫn có thể kiểm soát dòng lưu chất một cách hiệu quả.

Ứng dụng của Van truyền thống

Van truyền  thống được sử dụng trong hầu hết các hệ thống đường ống hiện nay.

Trong lĩnh vực cấp nước, sản phẩm được lắp đặt trên các tuyến ống chính, đường cấp nước cho bồn chứa, trạm bơm và mạng lưới phân phối nước. Tại các hệ thống PCCC, Van truyền  thống được sử dụng để cô lập từng khu vực, kiểm soát nguồn nước cấp cho họng chữa cháy và hệ thống sprinkler.

Trong công nghiệp, van xuất hiện trong các nhà máy xử lý nước, nhà máy nhiệt điện, thực phẩm, hóa chất, xi măng, thép, dầu khí và nhiều dây chuyền sản xuất khác. Ngoài ra, các hệ thống HVAC, hơi nóng và khí nén cũng sử dụng Van truyền  thống nhờ độ bền cao và khả năng vận hành ổn định.

Kinh nghiệm lựa chọn Van truyền  thống

Khi lựa chọn Van truyền  thống, trước tiên cần xác định rõ chức năng của van trong hệ thống. Nếu chỉ cần đóng mở nhanh, van bi là lựa chọn phù hợp. Nếu yêu cầu lưu lượng lớn, nên sử dụng van cổng. Đối với hệ thống cần điều tiết lưu lượng, van cầu sẽ mang lại hiệu quả tốt hơn, trong khi van bướm thích hợp cho các đường ống có kích thước lớn.

Tiếp theo, cần lựa chọn vật liệu thân van phù hợp với môi trường làm việc. Gang thích hợp với nước sạch, inox phù hợp với thực phẩm và hóa chất, còn thép thường được sử dụng cho hệ thống hơi nóng và áp suất cao.

Ngoài ra, người dùng nên kiểm tra tiêu chuẩn kết nối, áp suất, nhiệt độ làm việc và lựa chọn sản phẩm từ các thương hiệu uy tín nhằm bảo đảm hệ thống vận hành ổn định và có tuổi thọ lâu dài.

FAQ – Câu hỏi thường gặp về Van truyền thống

Van truyền thống khác gì van điều khiển tự động?

Van truyền thống được vận hành trực tiếp bằng tay thông qua tay gạt hoặc tay quay, trong khi van điều khiển tự động sử dụng bộ truyền động điện hoặc khí nén để vận hành từ xa. Van truyền  thống có cấu tạo đơn giản và chi phí thấp hơn, còn van tự động phù hợp với các hệ thống yêu cầu điều khiển tập trung.

Van truyền thống có cần nguồn điện không?

Không. Phần lớn các loại Van truyền  thống hoạt động hoàn toàn bằng cơ học và không cần nguồn điện hoặc khí nén. Điều này giúp hệ thống vẫn có thể vận hành ngay cả khi mất điện.

Loại Van truyền thống nào được sử dụng phổ biến nhất?

Van bi, van cổng và van bướm là ba loại được sử dụng nhiều nhất. Mỗi loại phù hợp với những mục đích khác nhau như đóng mở nhanh, lưu lượng lớn hoặc đường ống kích thước lớn.

Van truyền thống có thể nâng cấp thành van tự động không?

Có. Nhiều dòng van bi, van bướm và van cổng hiện nay có thể lắp thêm bộ truyền động điện hoặc khí nén mà không cần thay mới toàn bộ van. Điều này giúp tiết kiệm chi phí khi nâng cấp hệ thống tự động hóa.

Bao lâu nên bảo trì Van truyền thống?

Nên kiểm tra và bảo trì định kỳ từ 6 đến 12 tháng một lần tùy theo điều kiện làm việc. Việc vệ sinh, bôi trơn và kiểm tra gioăng làm kín sẽ giúp kéo dài tuổi thọ và duy trì hiệu quả vận hành của van.

Kết luận

Van truyền thống vẫn là giải pháp quan trọng trong các hệ thống đường ống nhờ cấu tạo đơn giản, độ bền cao, chi phí đầu tư hợp lý và khả năng vận hành ổn định. Với nhiều chủng loại như van bi, van cổng, van bướm và van cầu, sản phẩm đáp ứng đa dạng nhu cầu từ dân dụng đến công nghiệp. Để đạt hiệu quả sử dụng tối ưu, người dùng nên lựa chọn Van truyền thống phù hợp với môi trường làm việc, lưu chất, áp suất và yêu cầu kỹ thuật của hệ thống, đồng thời thực hiện bảo trì định kỳ để bảo đảm tuổi thọ và hiệu suất vận hành lâu dài Van truyền thống.
