16 Inch Valve là gì? Kích thước, phân loại và ứng dụng trong công nghiệp

16 inch valve là cách gọi các loại van công nghiệp có kích thước danh nghĩa 16 inch, tương đương DN400 theo hệ tiêu chuẩn mét. Đây là kích thước lớn, thường được sử dụng trong các hệ thống cấp nước đô thị, nhà máy xử lý nước, hệ thống phòng cháy chữa cháy (PCCC), nhiệt điện, dầu khí và nhiều công trình công nghiệp quy mô lớn.

Do lưu lượng vận chuyển rất lớn, van 16 inch thường được chế tạo bằng gang cầu, thép carbon hoặc inox và sử dụng kết nối mặt bích theo các tiêu chuẩn quốc tế như ANSI, DIN, JIS hoặc BS. Việc lựa chọn đúng loại van sẽ giúp hệ thống vận hành ổn định, giảm tổn thất áp suất và kéo dài tuổi thọ thiết bị.

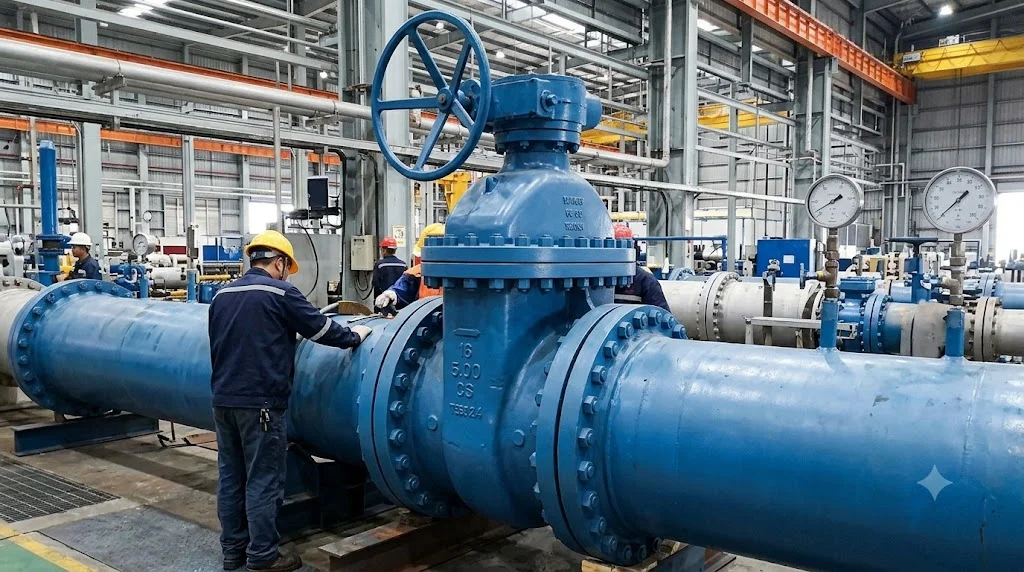

16 inch  valve là gì?

Khái niệm 16 inch  valve

16 inch  valve là van công nghiệp có kích thước danh nghĩa 16 inch (DN400), được sử dụng để đóng mở, điều tiết hoặc kiểm soát dòng lưu chất trong hệ thống đường ống có đường kính lớn.

Loại van này phù hợp với các hệ thống có lưu lượng nước, khí hoặc chất lỏng lớn, nơi yêu cầu khả năng vận hành ổn định và độ bền cao.

16 inch bằng bao nhiêu DN?

Theo tiêu chuẩn quy đổi quốc tế:

• 16 inch = DN400

• Đường kính danh nghĩa = 400 mm

DN400 là một trong những kích thước phổ biến trong các công trình hạ tầng và hệ thống công nghiệp quy mô lớn.

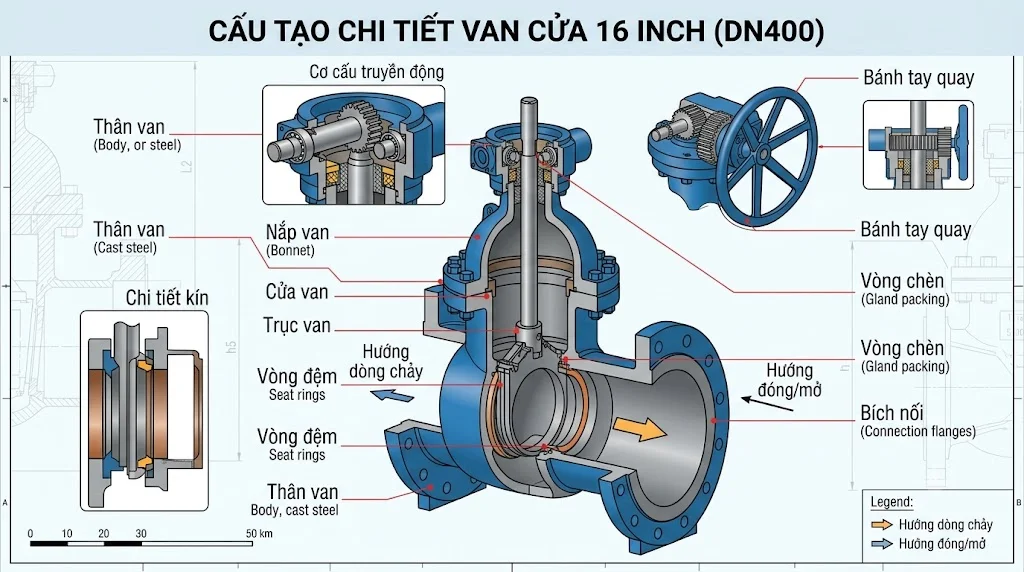

Cấu tạo của van 16 inch

Thân van

Thân van được chế tạo từ gang cầu, thép carbon hoặc inox nhằm bảo đảm khả năng chịu áp suất và chống ăn mòn. Với kích thước lớn, thân van thường có kết cấu gia cường để tăng độ cứng và giảm biến dạng khi làm việc.

Nhiều dòng van còn được phủ sơn epoxy hoặc lớp bảo vệ chống ăn mòn nhằm nâng cao tuổi thọ trong môi trường ngoài trời và hệ thống cấp nước.

Bộ phận đóng mở

Tùy theo từng loại van, bộ phận đóng mở có thể là cửa van, đĩa van hoặc viên bi. Bộ phận này trực tiếp kiểm soát lưu lượng lưu chất đi qua hệ thống.

Các chi tiết được gia công chính xác nhằm bảo đảm độ kín và giảm mài mòn trong quá trình vận hành.

Cơ cấu truyền động

Do kích thước lớn, van 16 inch thường sử dụng hộp số trợ lực để giảm lực vận hành bằng tay. Ngoài ra, nhiều hệ thống còn sử dụng bộ truyền động điện hoặc khí nén nhằm điều khiển van từ xa.

Điều này giúp tăng hiệu quả vận hành và phù hợp với các hệ thống tự động hóa.

Các loại 16 inch  valve phổ biến

Van cổng 16 inch

Van cổng DN400 được sử dụng để đóng hoặc mở hoàn toàn dòng lưu chất. Khi mở hoàn toàn, cửa van nằm ngoài dòng chảy nên gần như không gây tổn thất áp suất.

Đây là loại van phổ biến trong hệ thống cấp nước, PCCC và xử lý nước.

Van bướm 16 inch

Van bướm DN400 có thiết kế nhỏ gọn hơn van cổng và trọng lượng nhẹ hơn. Thiết bị phù hợp với đường ống kích thước lớn và có thể kết hợp với hộp số, bộ điều khiển điện hoặc khí nén.

Đây là lựa chọn được sử dụng nhiều trong các nhà máy và hệ thống HVAC.

Van một chiều 16 inch

Van một chiều DN400 giúp ngăn dòng chảy ngược, bảo vệ máy bơm và các thiết bị trong hệ thống. Thiết bị hoạt động hoàn toàn tự động dựa vào áp lực của dòng lưu chất.

Loại van này thường được lắp đặt sau máy bơm hoặc tại các tuyến ống chính.

Van cầu 16 inch

Van cầu DN400 được sử dụng trong các hệ thống yêu cầu điều tiết lưu lượng. Mặc dù ít phổ biến hơn van cổng và van bướm ở kích thước lớn, nhưng van cầu vẫn được sử dụng trong các hệ thống hơi và dầu truyền nhiệt.

Khả năng điều chỉnh lưu lượng chính xác là ưu điểm nổi bật của loại van này.

Ưu điểm của van 16 inch

Đáp ứng lưu lượng lớn

Van 16 inch được thiết kế cho các đường ống có lưu lượng rất lớn, giúp bảo đảm khả năng vận chuyển lưu chất hiệu quả.

Đây là lựa chọn phù hợp cho các công trình hạ tầng và nhà máy quy mô lớn.

Độ bền cao

Nhờ sử dụng vật liệu chất lượng và kết cấu chắc chắn, van có khả năng chịu áp suất lớn và làm việc liên tục trong thời gian dài.

Nếu được bảo trì đúng cách, thiết bị có thể hoạt động ổn định trong nhiều năm.

Đa dạng phương thức vận hành

Van có thể vận hành bằng tay thông qua hộp số hoặc tích hợp bộ điều khiển điện, khí nén để đáp ứng yêu cầu tự động hóa.

Điều này giúp người vận hành dễ dàng kiểm soát hệ thống ngay cả với các van có kích thước lớn.

Ứng dụng của 16 inch valve

Hệ thống cấp nước đô thị

Van DN400 được sử dụng trên các tuyến ống truyền tải nước sạch và nước thô. Thiết bị giúp kiểm soát dòng nước và cô lập từng khu vực khi cần bảo trì.

Đây là một trong những kích thước được sử dụng phổ biến trong ngành cấp nước.

Nhà máy xử lý nước

Các nhà máy xử lý nước sạch và nước thải sử dụng van 16 inch để kiểm soát lưu lượng giữa các bể xử lý và hệ thống bơm.

Khả năng làm việc ổn định giúp bảo đảm quá trình vận hành liên tục.

Hệ thống PCCC

Trong các công trình công nghiệp và hạ tầng lớn, van DN400 được lắp đặt trên đường ống chính của hệ thống phòng cháy chữa cháy. Thiết bị cần có độ kín cao và khả năng vận hành đáng tin cậy.

Van cổng và van bướm là hai lựa chọn phổ biến nhất cho ứng dụng này.

Ngành công nghiệp nặng

Các ngành điện lực, dầu khí, hóa chất và luyện kim sử dụng van 16 inch để kiểm soát nước làm mát, hơi nước, dầu và nhiều loại lưu chất khác.

Việc lựa chọn vật liệu và cấp áp suất phù hợp sẽ giúp hệ thống hoạt động an toàn và hiệu quả.

Cách lựa chọn 16 inch valve phù hợp

Xác định loại lưu chất

Cần xác định rõ lưu chất là nước, khí, dầu, hơi hay hóa chất để lựa chọn vật liệu phù hợp. Điều này giúp tăng tuổi thọ của van và hạn chế hiện tượng ăn mòn.

Đối với môi trường đặc biệt, nên tham khảo khuyến nghị từ nhà sản xuất.

Kiểm tra tiêu chuẩn mặt bích

Van DN400 có thể sử dụng các tiêu chuẩn kết nối như ANSI, DIN, JIS hoặc BS. Người dùng cần kiểm tra tiêu chuẩn của hệ thống để bảo đảm khả năng lắp đặt chính xác.

Việc sử dụng sai tiêu chuẩn mặt bích có thể gây khó khăn trong quá trình thi công.

Lựa chọn cấp áp suất

Van 16 inch thường có các cấp áp suất như PN10, PN16, PN25 hoặc Class 150, Class 300. Việc lựa chọn cần dựa trên áp suất vận hành thực tế của hệ thống.

Không nên sử dụng van có cấp áp suất thấp hơn yêu cầu thiết kế.

FAQ về 16 inch valve

16 inch  valve tương đương DN bao nhiêu?

16 inch valve tương đương với DN400, tức đường kính danh nghĩa khoảng 400 mm theo hệ tiêu chuẩn mét. Đây là kích thước phổ biến trong các hệ thống đường ống công nghiệp và hạ tầng quy mô lớn.

Việc xác định đúng kích thước giúp bảo đảm khả năng kết nối giữa van, đường ống và các phụ kiện.

16 inch  valve thường làm bằng vật liệu gì?

Van 16 inch thường được chế tạo từ gang cầu, thép carbon hoặc inox. Việc lựa chọn vật liệu phụ thuộc vào lưu chất, nhiệt độ và áp suất làm việc của hệ thống.

Trong hệ thống nước sạch, gang cầu là lựa chọn phổ biến nhờ chi phí hợp lý và độ bền cao.

Van 16 inch nên dùng van cổng hay van bướm?

Van cổng phù hợp khi cần đóng mở hoàn toàn và giảm tối đa tổn thất áp suất. Trong khi đó, van bướm có trọng lượng nhẹ hơn, giá thành hợp lý và thuận tiện hơn khi lắp đặt ở các đường ống kích thước lớn.

Việc lựa chọn phụ thuộc vào yêu cầu kỹ thuật và ngân sách của từng dự án.

Van 16 inch có thể điều khiển tự động không?

Có. Van 16 inch có thể được trang bị bộ truyền động điện hoặc khí nén để điều khiển từ xa. Đây là giải pháp phổ biến trong các hệ thống tự động hóa và trung tâm điều khiển.

Đối với các van kích thước lớn, bộ truyền động giúp giảm đáng kể công sức vận hành.

Mua 16 inch valve ở đâu uy tín?

Nên lựa chọn các đơn vị chuyên cung cấp van công nghiệp có đầy đủ chứng nhận CO, CQ và kinh nghiệm triển khai các dự án lớn. Điều này giúp bảo đảm chất lượng sản phẩm, đúng tiêu chuẩn kỹ thuật và có chính sách bảo hành rõ ràng.

Ngoài giá bán, người dùng cũng nên quan tâm đến khả năng tư vấn kỹ thuật, hỗ trợ lắp đặt và cung cấp phụ tùng thay thế trong quá trình sử dụng.

Kết luận

16 inch valve (DN400) là dòng van công nghiệp kích thước lớn, được sử dụng rộng rãi trong các hệ thống cấp nước, xử lý nước, PCCC và nhiều ngành công nghiệp nặng. Với khả năng đáp ứng lưu lượng lớn, độ bền cao và đa dạng phương thức vận hành, sản phẩm đóng vai trò quan trọng trong việc bảo đảm hiệu quả và an toàn của hệ thống đường ống. Việc lựa chọn đúng loại van, đúng tiêu chuẩn kết nối và cấp áp suất sẽ giúp tối ưu hiệu quả đầu tư và kéo dài tuổi thọ thiết bị 16 inch valve.
