Van hơi công nghiệp là gì? Cấu tạo, phân loại và ứng dụng trong hệ thống hơi

Van hơi công nghiệp là nhóm thiết bị chuyên dụng được thiết kế để kiểm soát dòng hơi nước, hơi bão hòa hoặc hơi quá nhiệt trong các hệ thống lò hơi, đường ống hơi và dây chuyền sản xuất công nghiệp. So với các loại van sử dụng cho nước thông thường, Van hơi công  nghiệp phải đáp ứng yêu cầu khắt khe hơn về khả năng chịu nhiệt độ cao, áp suất lớn, chống mài mòn và duy trì độ kín trong thời gian dài.

Trong hầu hết các nhà máy sản xuất thực phẩm, đồ uống, dệt may, giấy, hóa chất, cao su, dầu khí và nhà máy nhiệt điện, hơi nước là nguồn năng lượng quan trọng phục vụ quá trình gia nhiệt, tiệt trùng, sấy khô hoặc truyền nhiệt. Chính vì vậy, Van hơi công  nghiệp đóng vai trò kiểm soát lưu lượng, áp suất và hướng dòng hơi, đồng thời đảm bảo an toàn cho toàn bộ hệ thống.

Hiện nay, Van hơi công  nghiệp được sản xuất với nhiều chủng loại khác nhau như van cổng, van cầu, van bi, van bướm, van một chiều, van giảm áp, van an toàn và van điện từ. Mỗi loại được thiết kế cho một nhiệm vụ riêng, giúp hệ thống hơi vận hành hiệu quả, ổn định và tiết kiệm năng lượng.

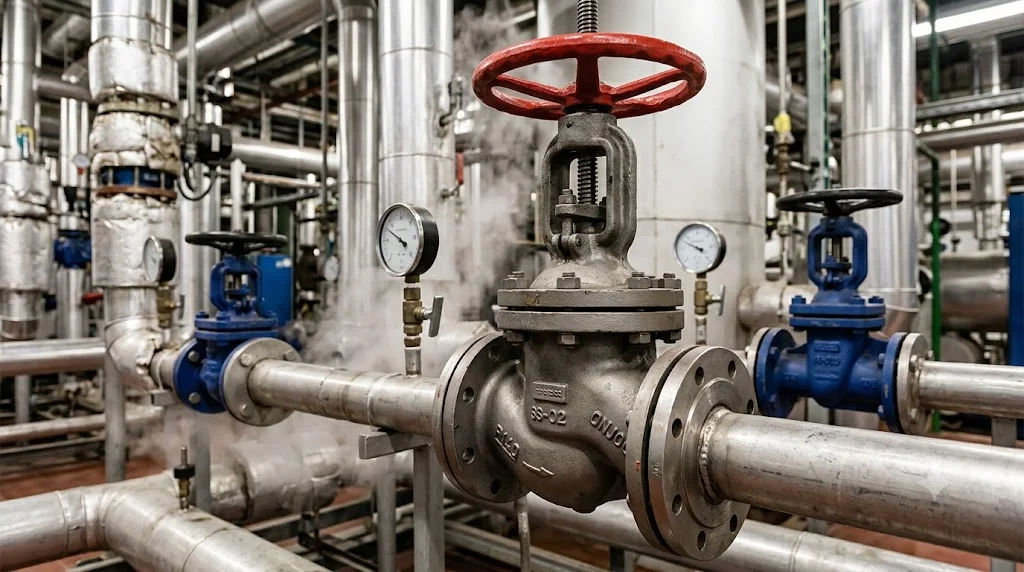

Van hơi công  nghiệp là gì?

Van hơi công  nghiệp là thiết bị cơ khí được lắp đặt trên đường ống hơi nhằm thực hiện các chức năng như đóng mở, điều tiết lưu lượng, giảm áp suất, ngăn dòng chảy ngược hoặc bảo vệ hệ thống khỏi tình trạng quá áp.

Khác với hệ thống nước thông thường, hệ thống hơi hoạt động ở nhiệt độ có thể lên tới 180°C, 220°C, 350°C hoặc cao hơn, đồng thời áp suất có thể đạt từ PN16, PN25, PN40 đến hàng chục bar. Vì vậy, vật liệu chế tạo và kết cấu của van phải đủ khả năng chịu được điều kiện làm việc khắc nghiệt trong thời gian dài.

Ngoài khả năng chịu nhiệt và áp suất, Van hơi công  nghiệp còn phải hạn chế tối đa hiện tượng rò rỉ hơi. Chỉ một lượng nhỏ hơi thất thoát cũng có thể làm giảm hiệu suất của toàn bộ hệ thống, tăng tiêu hao nhiên liệu và gây mất an toàn cho người vận hành.

Cấu tạo của Van hơi công  nghiệp

Thân van

Thân van là bộ phận chịu toàn bộ áp suất và nhiệt độ của hệ thống. Đây cũng là chi tiết quyết định khả năng làm việc lâu dài của van trong môi trường hơi nóng.

Đối với hệ thống hơi áp suất trung bình, thân van thường được chế tạo từ gang cầu hoặc gang dẻo phủ sơn chịu nhiệt. Trong các hệ thống hơi áp suất cao hoặc hơi quá nhiệt, vật liệu phổ biến là thép đúc WCB, thép hợp kim hoặc inox 304, inox 316 nhằm tăng khả năng chịu nhiệt và chống biến dạng.

Bề mặt thân van được gia công chính xác để bảo đảm khả năng làm kín giữa thân và nắp van, đồng thời đáp ứng các tiêu chuẩn kết nối như JIS, DIN, ANSI hoặc BS.

Bộ phận đóng mở

Tùy từng loại Van hơi công  nghiệp, bộ phận đóng mở có thể là cửa van, đĩa van hoặc viên bi.

Van cổng sử dụng cửa van dạng nêm để đóng hoặc mở hoàn toàn dòng hơi. Van cầu sử dụng đĩa van di chuyển theo phương thẳng đứng để điều tiết lưu lượng chính xác. Van bi sử dụng viên bi khoan lỗ xuyên tâm để đóng mở nhanh, trong khi van bướm sử dụng đĩa tròn xoay quanh trục nhằm kiểm soát dòng chảy.

Các chi tiết này thường được chế tạo từ inox chịu nhiệt hoặc thép hợp kim và được gia công với độ chính xác cao nhằm hạn chế mài mòn do dòng hơi có tốc độ lớn.

Trục van

Trục van có nhiệm vụ truyền chuyển động từ tay quay, tay gạt hoặc bộ truyền động đến bộ phận đóng mở.

Do thường xuyên làm việc ở nhiệt độ cao, trục van được chế tạo từ inox hoặc thép hợp kim có khả năng chịu nhiệt, chống biến dạng và chống ăn mòn tốt. Một số dòng van còn được thiết kế chống bật trục nhằm nâng cao độ an toàn khi vận hành ở áp suất lớn.

Gioăng làm kín

Gioăng của Van hơi công  nghiệp phải chịu được nhiệt độ cao hơn rất nhiều so với van nước.

Các vật liệu thường được sử dụng gồm Graphite, PTFE chịu nhiệt, Spiral Wound Gasket hoặc gioăng kim loại. Việc lựa chọn đúng loại gioăng giúp giảm thất thoát hơi, duy trì hiệu suất hệ thống và kéo dài tuổi thọ của van.

Bộ truyền động

Tùy theo quy mô hệ thống, Van hơi công  nghiệp có thể được vận hành bằng tay quay, tay gạt, hộp số giảm tốc, bộ truyền động điện hoặc bộ truyền động khí nén.

Đối với các nhà máy hiện đại, van điều khiển tự động thường được tích hợp với PLC hoặc hệ thống SCADA nhằm giám sát và điều khiển từ trung tâm, giúp tối ưu hóa quy trình sản xuất và tiết kiệm nhân công.

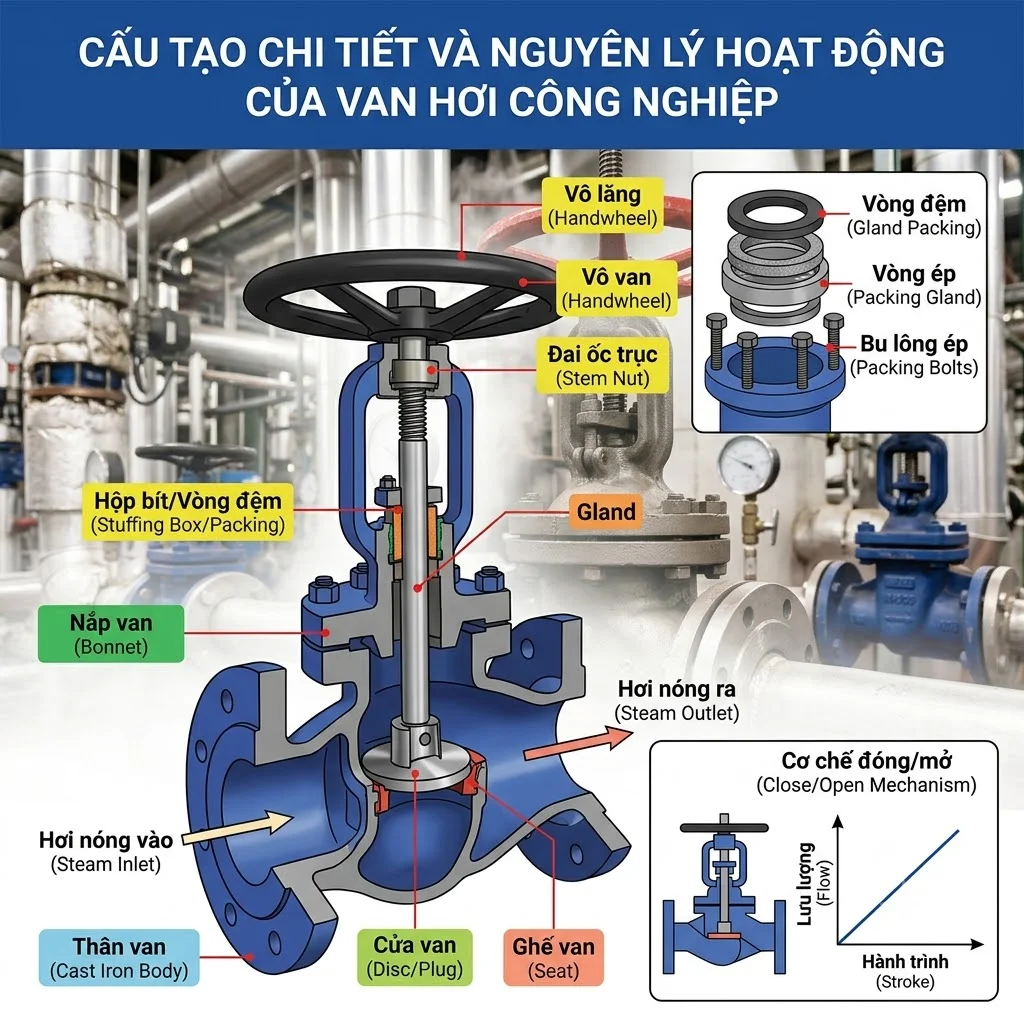

Nguyên lý hoạt động của Van hơi công  nghiệp

Nguyên lý hoạt động của Van hơi công  nghiệp phụ thuộc vào từng loại van nhưng đều hướng đến mục tiêu kiểm soát dòng hơi trong hệ thống.

Đối với van cổng, khi người vận hành quay vô lăng hoặc bộ truyền động hoạt động, cửa van sẽ nâng lên hoặc hạ xuống theo phương thẳng đứng. Khi mở hoàn toàn, dòng hơi đi qua gần như không bị cản trở, giúp giảm tổn thất áp suất.

Van cầu hoạt động bằng cách nâng hoặc hạ đĩa van để thay đổi tiết diện dòng chảy, nhờ đó có thể điều chỉnh lưu lượng hơi rất chính xác. Van bi và van bướm lại sử dụng chuyển động quay khoảng 90° để đóng hoặc mở nhanh, phù hợp với các hệ thống yêu cầu thao tác thường xuyên.

Trong các hệ thống tự động, bộ truyền động điện hoặc khí nén sẽ nhận tín hiệu từ bộ điều khiển để điều chỉnh vị trí của van theo áp suất, nhiệt độ hoặc lưu lượng thực tế. Điều này giúp hệ thống hơi vận hành ổn định, giảm tiêu hao năng lượng và nâng cao hiệu quả sản xuất.

Các loại Van hơi công  nghiệp phổ biến

Van cổng hơi công nghiệp

Van cổng là lựa chọn phổ biến cho các đường ống hơi chính nhờ khả năng đóng mở hoàn toàn và tổn thất áp suất rất thấp. Khi mở hết hành trình, cửa van nằm ngoài dòng hơi nên lưu lượng gần như không bị cản trở.

Loại van này phù hợp với các hệ thống lò hơi, đường ống phân phối hơi và các nhà máy có lưu lượng hơi lớn.

Van cầu hơi công nghiệp

Van cầu được sử dụng khi cần điều chỉnh lưu lượng hơi hoặc kiểm soát tốc độ truyền nhiệt. Nhờ cấu tạo đặc biệt của đĩa van, thiết bị có khả năng điều tiết chính xác hơn nhiều so với van cổng.

Van cầu thường xuất hiện trong hệ thống gia nhiệt, bộ trao đổi nhiệt và các dây chuyền sản xuất yêu cầu kiểm soát nhiệt độ.

Van bi hơi công nghiệp

Van bi được sử dụng để đóng mở nhanh dòng hơi chỉ với góc xoay 90°. Sản phẩm có độ kín cao và phù hợp với những vị trí cần thao tác thường xuyên.

Tuy nhiên, van bi không phải là lựa chọn lý tưởng nếu cần điều tiết lưu lượng liên tục vì có thể làm giảm tuổi thọ của gioăng làm kín.

Van bướm hơi công nghiệp

Van bướm có thiết kế nhỏ gọn và trọng lượng nhẹ, phù hợp với các đường ống có đường kính lớn. Nhiều dòng van bướm được trang bị bộ truyền động điện hoặc khí nén để tự động hóa quá trình vận hành.

Van một chiều hơi công nghiệp

Van một chiều giúp ngăn dòng hơi hoặc nước ngưng chảy ngược, bảo vệ lò hơi, máy bơm và các thiết bị trao đổi nhiệt khỏi hư hỏng do áp suất đảo chiều.

Van giảm áp hơi công nghiệp

Van giảm áp có nhiệm vụ duy trì áp suất hơi ổn định ở phía sau van, giúp bảo vệ thiết bị sử dụng hơi và nâng cao hiệu quả truyền nhiệt.

Van an toàn hơi công nghiệp

Đây là thiết bị bảo vệ bắt buộc trong hầu hết các hệ thống lò hơi. Khi áp suất vượt quá giá trị cài đặt, van sẽ tự động xả hơi để giảm áp và bảo vệ toàn bộ hệ thống.

Thông số kỹ thuật của Van hơi công  nghiệp

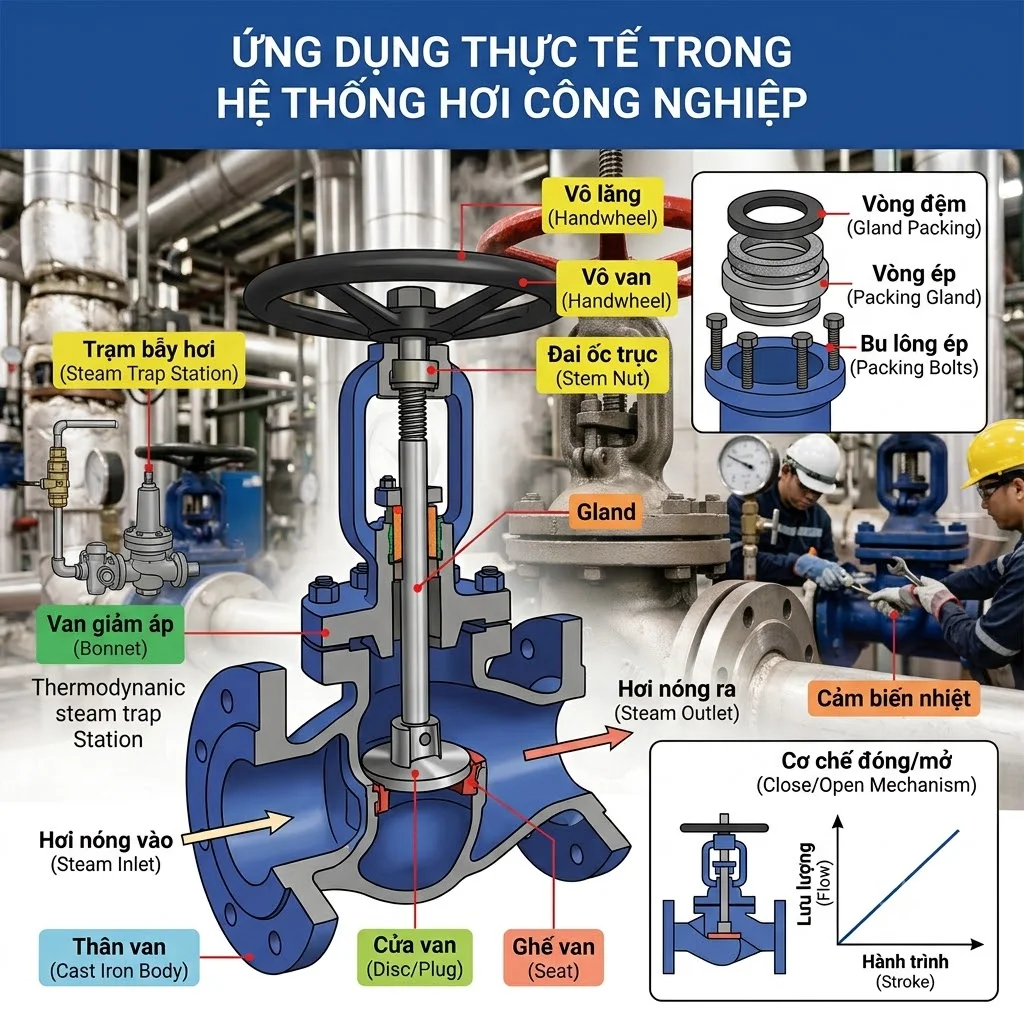

Ưu điểm của Van hơi công  nghiệp

Một trong những ưu điểm lớn nhất của Van hơi công  nghiệp là khả năng làm việc ổn định trong môi trường có nhiệt độ và áp suất cao. Nhờ sử dụng vật liệu chuyên dụng cùng kết cấu chắc chắn, van có thể vận hành liên tục trong thời gian dài mà vẫn duy trì khả năng làm kín và độ bền cơ học.

Ngoài ra, các dòng van hiện đại còn có khả năng giảm thất thoát hơi, góp phần tiết kiệm nhiên liệu cho lò hơi và nâng cao hiệu suất của toàn bộ hệ thống. Việc tích hợp bộ truyền động điện hoặc khí nén cũng giúp tự động hóa quy trình, giảm chi phí nhân công và nâng cao độ chính xác trong điều khiển.

Ứng dụng của Van hơi công  nghiệp

Van hơi công  nghiệp được ứng dụng rộng rãi trong các nhà máy sử dụng hơi nước làm nguồn năng lượng hoặc môi chất truyền nhiệt.

Trong ngành thực phẩm và đồ uống, van được sử dụng để điều khiển hơi phục vụ quá trình nấu, hấp, tiệt trùng và thanh trùng sản phẩm. Ngành dệt may sử dụng van để cấp hơi cho máy nhuộm, máy sấy và hệ thống ép nhiệt.

Ngoài ra, Van hơi công  nghiệp còn xuất hiện trong các nhà máy giấy, hóa chất, cao su, xi măng, nhiệt điện, chế biến gỗ, dược phẩm, sản xuất bia, nhà máy đường và nhiều ngành công nghiệp khác có sử dụng lò hơi hoặc hệ thống truyền nhiệt bằng hơi nước.

Kinh nghiệm lựa chọn Van hơi công  nghiệp

Khi lựa chọn Van hơi công  nghiệp, điều đầu tiên cần xem xét là áp suất và nhiệt độ làm việc của hệ thống. Đây là yếu tố quyết định vật liệu thân van, vật liệu gioăng và cấp áp suất phù hợp.

Tiếp theo, cần xác định chức năng của van. Nếu chỉ cần đóng mở hoàn toàn, van cổng hoặc van bi là lựa chọn phù hợp. Nếu cần điều tiết lưu lượng, nên sử dụng van cầu. Đối với hệ thống yêu cầu bảo vệ áp suất hoặc ngăn dòng chảy ngược, cần lựa chọn van an toàn hoặc van một chiều chuyên dụng.

Ngoài ra, nên ưu tiên các sản phẩm đáp ứng tiêu chuẩn quốc tế, có chứng nhận chất lượng, phụ tùng thay thế sẵn có và được cung cấp bởi đơn vị uy tín nhằm bảo đảm hiệu quả vận hành lâu dài.

FAQ – Câu hỏi thường gặp về Van hơi công nghiệp

Van hơi công nghiệp khác gì van nước thông thường?

Van hơi công nghiệp được thiết kế để chịu nhiệt độ và áp suất cao hơn rất nhiều so với van nước thông thường. Vật liệu thân van, gioăng làm kín và kết cấu bên trong đều được tối ưu để làm việc với hơi nước nóng trong thời gian dài.

Loại van nào phù hợp nhất cho hệ thống hơi?

Điều này phụ thuộc vào mục đích sử dụng. Van cổng thích hợp để đóng mở hoàn toàn, van cầu phù hợp để điều tiết lưu lượng, trong khi van giảm áp và van an toàn được sử dụng để bảo vệ hệ thống và duy trì áp suất ổn định.

Van hơi công nghiệp có thể sử dụng cho nước nóng không?

Có. Hầu hết các loại Van hơi công  nghiệp đều có thể sử dụng cho nước nóng nếu thông số nhiệt độ và áp suất của hệ thống nằm trong giới hạn cho phép của nhà sản xuất.

Bao lâu nên bảo trì Van hơi công  nghiệp?

Nên kiểm tra định kỳ từ 6 đến 12 tháng một lần hoặc theo chu kỳ bảo dưỡng của hệ thống lò hơi. Việc vệ sinh, kiểm tra gioăng, trục van và bộ phận đóng mở sẽ giúp kéo dài tuổi thọ thiết bị và giảm nguy cơ rò rỉ hơi.

Nên chọn Van hơi công nghiệp bằng gang, thép hay inox?

Van gang phù hợp với hệ thống hơi áp suất trung bình và có chi phí đầu tư thấp. Van thép được ưu tiên trong các hệ thống áp suất và nhiệt độ cao, còn van inox thích hợp với môi trường yêu cầu chống ăn mòn hoặc tiêu chuẩn vệ sinh nghiêm ngặt như thực phẩm, dược phẩm và hóa chất.

Kết luận

Van hơi công nghiệp là thiết bị không thể thiếu trong các hệ thống lò hơi và đường ống truyền hơi của nhiều ngành công nghiệp hiện đại. Với khả năng chịu nhiệt độ cao, áp suất lớn, độ kín tốt và nhiều chủng loại đáp ứng các chức năng khác nhau, sản phẩm góp phần nâng cao hiệu suất truyền nhiệt, bảo đảm an toàn vận hành và giảm chi phí năng lượng. Khi lựa chọn Van hơi công nghiệp, người dùng nên đánh giá đầy đủ các yếu tố như áp suất, nhiệt độ, vật liệu, tiêu chuẩn kết nối và mục đích sử dụng để bảo đảm hệ thống hoạt động ổn định, bền bỉ và đạt hiệu quả kinh tế cao Van hơi công nghiệp.
