Máy bơm màng là gì? Cấu tạo, nguyên lý và ứng dụng chi tiết

Máy bơm màng là thiết bị bơm sử dụng chuyển động của màng bơm để hút và đẩy chất lỏng thông qua các chu kỳ thay đổi thể tích trong buồng bơm. Thiết bị này có khả năng vận chuyển nhiều loại chất lỏng khác nhau, từ nước, hóa chất, dung môi đến chất lỏng có độ nhớt cao hoặc chứa hạt rắn.

So với nhiều loại máy bơm thông thường sử dụng cánh bơm hoặc bánh công tác quay liên tục, Máy bơm  màng có cấu tạo đặc trưng với màng đàn hồi và hệ thống van một chiều. Đây là lý do thiết bị được sử dụng rộng rãi trong các ngành hóa chất, sơn, mực in, thực phẩm, xử lý nước và sản xuất công nghiệp.

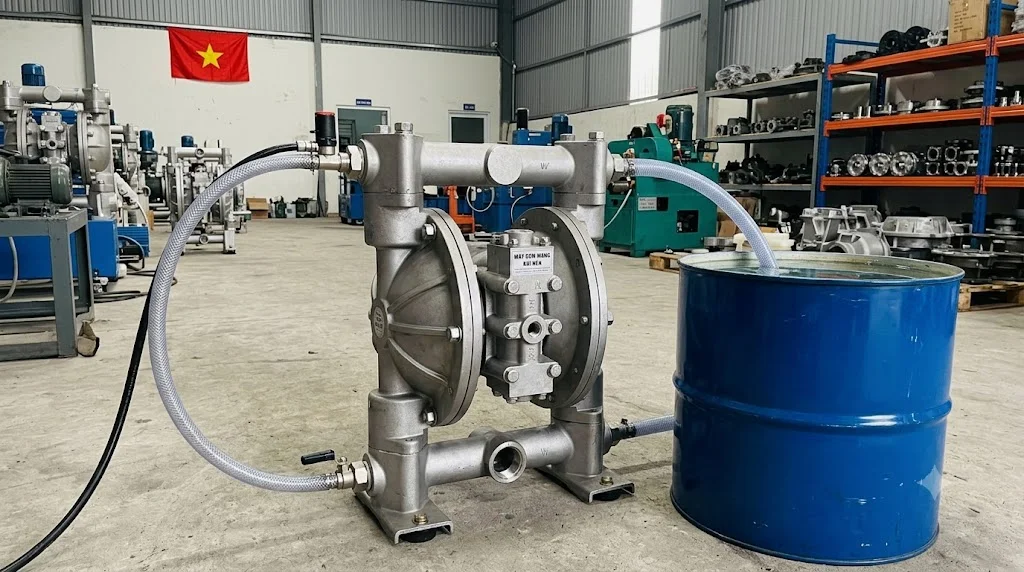

Máy bơm  màng là gì?

Máy bơm màng là một loại bơm thể tích, trong đó màng bơm thực hiện chuyển động qua lại để tạo ra quá trình hút và đẩy chất lỏng. Khi màng di chuyển theo một hướng, thể tích buồng bơm thay đổi tạo ra áp suất thấp để hút chất lỏng vào. Khi màng di chuyển ngược lại, chất lỏng được nén và đẩy ra ngoài thông qua van xả.

Máy bơm  màng có thể được vận hành bằng khí nén, điện hoặc các cơ cấu truyền động khác. Trong công nghiệp, dòng bơm màng khí nén được sử dụng phổ biến nhờ khả năng làm việc trong môi trường có hóa chất, dung môi và các chất lỏng khó bơm.

Điểm đặc biệt của Máy bơm  màng là chất lỏng chủ yếu tiếp xúc với màng, thân bơm và các bộ phận được lựa chọn theo tính chất môi chất. Vì vậy, người sử dụng có thể lựa chọn vật liệu phù hợp để tăng khả năng chống ăn mòn và nâng cao tuổi thọ thiết bị.

Cấu tạo của Máy bơm  màng

Màng bơm

Màng bơm là bộ phận quan trọng nhất, trực tiếp tạo ra sự thay đổi thể tích trong buồng bơm. Màng thường được chế tạo từ các vật liệu như PTFE, EPDM, NBR hoặc các vật liệu đàn hồi chuyên dụng tùy theo môi chất.

Khi màng chuyển động qua lại, nó tạo ra chu kỳ hút và đẩy chất lỏng. Việc lựa chọn vật liệu màng phải dựa trên nhiệt độ, độ ăn mòn, độ nhớt và thành phần hóa học của chất lỏng để tránh hiện tượng màng bị phồng, nứt hoặc lão hóa.

Thân và buồng bơm

Thân bơm tạo thành các khoang chứa chất lỏng và bảo vệ màng bơm bên trong. Vật liệu thân có thể là nhựa kỹ thuật, nhôm, gang, inox hoặc các vật liệu có khả năng chống ăn mòn khác.

Hai buồng bơm thường được bố trí đối xứng trong các dòng bơm màng hai màng. Thiết kế này giúp thiết bị tạo ra dòng chất lỏng liên tục hơn so với một buồng bơm đơn.

Van hút và van xả

Van hút và van xả có nhiệm vụ kiểm soát hướng di chuyển của chất lỏng trong quá trình bơm. Tùy từng thiết kế, nhà sản xuất có thể sử dụng van bi, van cánh hoặc các dạng van một chiều chuyên dụng.

Khi buồng bơm tạo chân không tương đối, van hút mở để chất lỏng đi vào. Khi áp suất trong buồng tăng lên, van hút đóng và van xả mở để đưa chất lỏng ra đường ống.

Bộ phận dẫn động

Đối với Máy bơm  màng khí nén, bộ phận dẫn động sử dụng khí nén để làm dịch chuyển cụm màng. Van phân phối khí sẽ luân phiên đưa khí vào hai phía của bộ truyền động, tạo chuyển động qua lại.

Ở những dòng bơm màng điện hoặc cơ khí, chuyển động có thể được tạo ra bởi motor và cơ cấu truyền động. Cách thức dẫn động khác nhau sẽ quyết định đặc điểm về công suất, lưu lượng, khả năng điều chỉnh và phạm vi ứng dụng của máy.

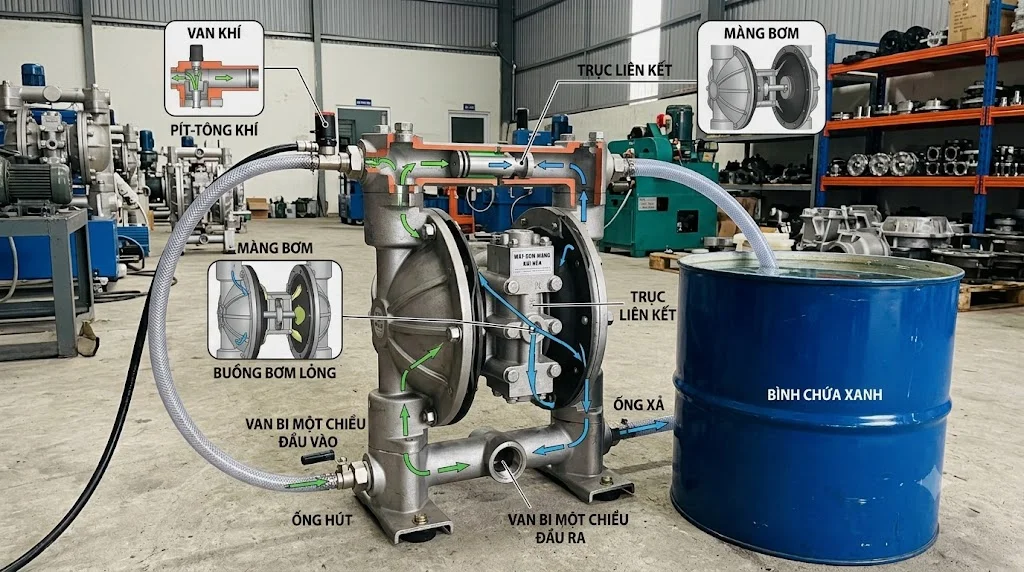

Nguyên lý hoạt động của Máy bơm  màng

Máy bơm  màng hoạt động dựa trên nguyên lý thay đổi thể tích của buồng bơm. Khi màng chuyển động ra khỏi buồng, thể tích tăng lên và áp suất giảm, tạo điều kiện để chất lỏng được hút vào thông qua van hút.

Sau đó, màng chuyển động theo chiều ngược lại làm thể tích buồng giảm và áp suất tăng. Van hút đóng lại trong khi van xả mở, đưa chất lỏng ra khỏi buồng bơm.

Đối với bơm màng đôi, hai màng hoạt động luân phiên. Trong khi một bên thực hiện quá trình hút thì bên còn lại có thể thực hiện quá trình đẩy, nhờ đó tạo dòng lưu chất tương đối ổn định.

Các loại Máy bơm  màng phổ biến

Máy bơm  màng khí nén

Máy bơm  màng khí nén sử dụng khí nén làm nguồn năng lượng để vận hành. Đây là một trong những loại bơm màng phổ biến nhất trong môi trường công nghiệp nhờ cấu tạo tương đối đơn giản và không yêu cầu motor điện đặt trực tiếp trên bơm.

Bơm có thể điều chỉnh lưu lượng thông qua việc điều chỉnh lượng khí cấp vào. Thiết bị cũng phù hợp với nhiều môi trường cần hạn chế nguy cơ phát sinh tia lửa điện, tùy theo cấu hình và tiêu chuẩn của từng sản phẩm.

Máy bơm  màng điện

Máy bơm  màng điện sử dụng motor điện để tạo chuyển động cho màng thông qua cơ cấu truyền động. Ưu điểm của dòng này là có thể tích hợp thuận tiện vào hệ thống tự động hóa và không cần hệ thống khí nén riêng.

Bơm màng điện thường được lựa chọn khi nhà máy đã có sẵn nguồn điện nhưng không có hệ thống khí nén. Khi lựa chọn cần xem xét điện áp, công suất motor, lưu lượng, áp suất và đặc tính của môi chất.

Máy bơm  màng đôi

Máy bơm  màng đôi có hai màng hoạt động phối hợp với nhau thông qua cơ cấu dẫn động chung. Thiết kế này tạo ra quá trình hút và đẩy luân phiên giữa hai buồng bơm.

Loại bơm này có thể đáp ứng nhiều nhu cầu vận chuyển chất lỏng trong sản xuất công nghiệp. Khi lựa chọn, cần quan tâm đến kích thước cổng kết nối, vật liệu thân, vật liệu màng và khả năng chịu áp của từng model.

Ưu điểm của Máy bơm  màng

Máy bơm  màng có khả năng xử lý nhiều loại chất lỏng mà không cần sử dụng bánh công tác quay tiếp xúc trực tiếp với môi chất. Vì vậy, thiết bị có thể phù hợp với chất lỏng có tính ăn mòn, chất lỏng chứa hạt rắn hoặc một số môi chất có độ nhớt cao.

Một ưu điểm khác là khả năng chạy khô trong một số cấu hình bơm màng khí nén mà không gây hư hỏng nghiêm trọng như một số loại bơm ly tâm. Tuy nhiên, khả năng chạy khô và thời gian cho phép vẫn phụ thuộc vào thiết kế cụ thể của từng model.

Ngoài ra, lưu lượng của bơm màng khí nén có thể điều chỉnh tương đối linh hoạt bằng cách thay đổi lượng khí cấp. Điều này giúp thiết bị phù hợp với những quy trình cần kiểm soát tốc độ cấp hóa chất hoặc nguyên liệu.

Ứng dụng của Máy bơm  màng

Ngành hóa chất

Trong ngành hóa chất, Máy bơm  màng thường được sử dụng để vận chuyển axit, kiềm, dung môi, hóa chất xử lý và nhiều loại chất lỏng có tính ăn mòn. Vật liệu thân, màng và van phải được lựa chọn dựa trên tính tương thích hóa học.

Khả năng lựa chọn nhiều loại vật liệu giúp bơm có thể thích ứng với những môi chất khác nhau. Đặc biệt, bơm màng khí nén được sử dụng trong nhiều công đoạn cần kiểm soát lượng hóa chất hoặc chuyển hóa chất từ thùng chứa sang dây chuyền.

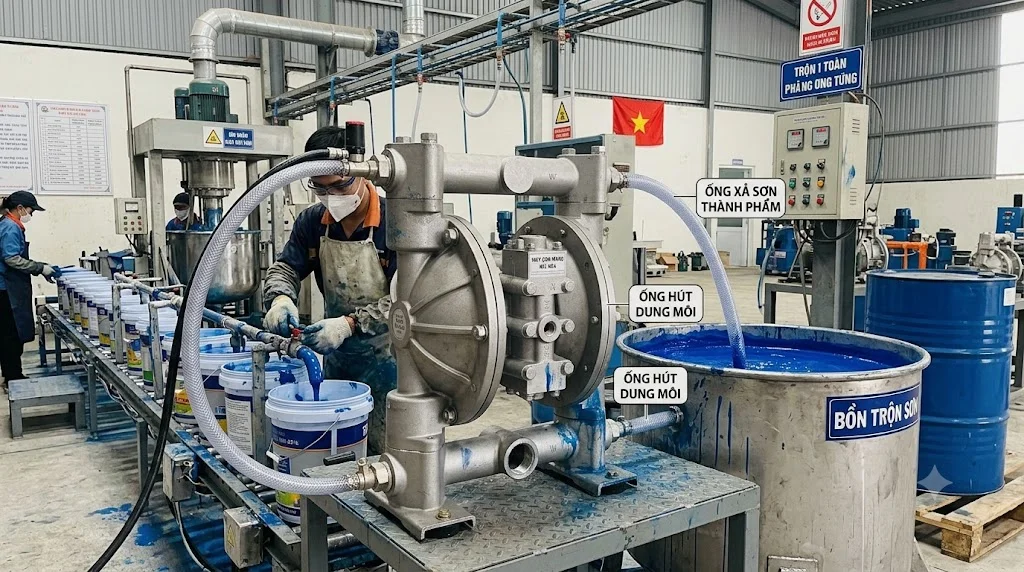

Ngành sơn và mực in

Bơm màng được sử dụng để vận chuyển sơn, mực in, chất phủ và các loại dung dịch có độ nhớt tương đối cao. Thiết bị có thể giúp đưa vật liệu từ thùng chứa đến hệ thống pha trộn hoặc dây chuyền sản xuất.

Trong những ứng dụng này, việc lựa chọn vật liệu màng và van rất quan trọng. Nếu vật liệu không tương thích với dung môi hoặc thành phần của sơn, màng có thể nhanh chóng bị xuống cấp.

Xử lý nước và nước thải

Trong hệ thống xử lý nước, bơm màng có thể được sử dụng để cấp hóa chất, bơm bùn hoặc vận chuyển một số loại chất lỏng có chứa tạp chất. Khả năng làm việc với môi chất có tính chất phức tạp là một trong những lý do thiết bị được ứng dụng trong lĩnh vực này.

Khi dùng để bơm bùn hoặc chất lỏng chứa hạt, người sử dụng cần kiểm tra kích thước hạt rắn tối đa mà bơm cho phép. Việc vận hành đúng giới hạn giúp hạn chế tình trạng kẹt van, mài mòn màng và giảm hiệu suất bơm.

Ngành thực phẩm

Một số dòng bơm màng được thiết kế cho ứng dụng thực phẩm, đồ uống và các môi trường yêu cầu cao về vệ sinh. Vật liệu tiếp xúc với chất lỏng, thiết kế buồng bơm và khả năng vệ sinh cần đáp ứng yêu cầu của quy trình.

Bơm có thể được sử dụng cho các loại chất lỏng có độ nhớt hoặc cần vận chuyển nhẹ nhàng hơn so với một số phương pháp bơm khác. Tuy nhiên, không phải mọi Máy bơm  màng đều phù hợp với thực phẩm nên cần lựa chọn đúng dòng chuyên dụng.

Cách lựa chọn Máy bơm  màng phù hợp

Trước tiên cần xác định loại chất lỏng cần bơm, bao gồm thành phần hóa học, nhiệt độ, độ nhớt, tỷ trọng và hàm lượng chất rắn. Đây là cơ sở để lựa chọn vật liệu thân bơm, màng bơm, bi và đế van.

Tiếp theo cần xác định lưu lượng và áp suất làm việc. Không nên chỉ dựa vào đường kính cổng hút và xả để lựa chọn bơm, bởi cùng một kích thước cổng có thể có nhiều model với lưu lượng và áp suất khác nhau.

Nguồn năng lượng cũng là yếu tố quan trọng. Nếu nhà máy có hệ thống khí nén và cần thiết bị linh hoạt, Máy bơm  màng khí nén có thể là lựa chọn phù hợp. Nếu không có khí nén hoặc muốn tích hợp trực tiếp với hệ thống điện và điều khiển, có thể xem xét Máy bơm  màng điện.

Cuối cùng cần kiểm tra điều kiện lắp đặt, chiều cao hút, chiều cao đẩy, kích thước đường ống, tần suất vận hành và yêu cầu bảo trì. Việc lựa chọn theo đầy đủ các thông số này sẽ giúp máy hoạt động ổn định và hạn chế chi phí thay thế phụ tùng.

Một số lưu ý khi sử dụng Máy bơm  màng

Trong quá trình vận hành, cần đảm bảo áp suất và lưu lượng khí hoặc nguồn dẫn động nằm trong phạm vi mà nhà sản xuất quy định. Cấp khí quá lớn không đồng nghĩa với việc bơm luôn hoạt động hiệu quả hơn mà có thể làm tăng mức tiêu thụ năng lượng và tốc độ hao mòn màng.

Người sử dụng cũng nên thường xuyên kiểm tra màng, bi van, đế van và các vị trí kết nối. Khi phát hiện lưu lượng giảm, bơm hoạt động không đều hoặc xuất hiện rò rỉ, cần kiểm tra nguyên nhân trước khi tiếp tục vận hành ở tải cao.

Đặc biệt, cần sử dụng đúng vật liệu màng và phụ tùng tương thích với môi chất. Đối với các loại hóa chất mạnh, việc lựa chọn sai vật liệu có thể dẫn đến hư hỏng nhanh chóng và gây rò rỉ trong quá trình vận hành.

FAQ về Máy bơm màng

Máy bơm màng có thể chạy khô không?

Một số Máy bơm màng, đặc biệt là bơm màng khí nén, có khả năng chạy khô tốt hơn nhiều loại bơm ly tâm. Tuy nhiên, điều này không có nghĩa mọi model đều có thể chạy khô liên tục trong thời gian dài mà không ảnh hưởng đến tuổi thọ. Người dùng vẫn nên kiểm tra hướng dẫn kỹ thuật của nhà sản xuất để xác định giới hạn vận hành cụ thể.

Máy bơm màng có bơm được hóa chất không?

Máy bơm màng có thể được sử dụng để bơm nhiều loại hóa chất nếu vật liệu của thân bơm, màng, bi và đế van tương thích với môi chất. Các vật liệu phổ biến có khả năng chống hóa chất khác nhau nên không thể lựa chọn chỉ dựa vào tên gọi của máy bơm. Cần cung cấp chính xác tên hóa chất, nồng độ và nhiệt độ để lựa chọn vật liệu phù hợp.

Máy bơm màng khác máy bơm ly tâm như thế nào?

Máy bơm màng hoạt động theo nguyên lý thay đổi thể tích của buồng bơm nhờ chuyển động của màng, trong khi máy bơm ly tâm sử dụng bánh công tác quay để tạo dòng chảy. Bơm màng thường có lợi thế khi xử lý hóa chất, chất lỏng nhớt hoặc môi chất có chứa hạt rắn tùy thiết kế. Ngược lại, bơm ly tâm thường phù hợp với nhu cầu vận chuyển lưu lượng lớn của các chất lỏng tương đối sạch và có độ nhớt thấp.

Máy bơm màng dùng khí nén có tốn nhiều khí không?

Mức tiêu thụ khí của bơm màng khí nén phụ thuộc vào kích thước bơm, lưu lượng, áp suất làm việc và điều kiện vận hành. Khi cần lưu lượng lớn hoặc áp suất cao, lượng khí tiêu thụ thường tăng tương ứng. Vì vậy, khi lựa chọn thiết bị cần kiểm tra cả thông số tiêu thụ khí và khả năng cung cấp của hệ thống máy nén khí.

Kết luận

Máy bơm màng là thiết bị bơm có tính linh hoạt cao, đặc biệt phù hợp với các ứng dụng cần vận chuyển hóa chất, sơn, mực in, chất lỏng nhớt hoặc môi chất có chứa hạt rắn. Cấu tạo dựa trên màng bơm, van hút và van xả giúp thiết bị có nguyên lý hoạt động tương đối đơn giản nhưng đáp ứng được nhiều yêu cầu trong công nghiệp.

Để lựa chọn đúng sản phẩm, cần xác định đầy đủ lưu lượng, áp suất, loại chất lỏng, nhiệt độ, độ nhớt, kích thước hạt rắn và vật liệu tiếp xúc. Đồng thời, cần lựa chọn phương thức dẫn động phù hợp giữa khí nén và điện dựa trên điều kiện thực tế của hệ thống.

Việc lựa chọn đúng máy bơm ngay từ đầu không chỉ giúp thiết bị hoạt động ổn định mà còn hạn chế tình trạng hao mòn màng, tiêu thụ năng lượng không cần thiết và phát sinh chi phí bảo trì trong quá trình sử dụng. Máy bơm màng
