Máy bơm cứu hỏa – Cấu tạo, nguyên lý, phân loại và cách lựa chọn

Máy bơm cứu hỏa là thiết bị tạo áp lực và lưu lượng nước cần thiết cho hệ thống phòng cháy chữa cháy (PCCC) khi xảy ra sự cố. Máy có nhiệm vụ đưa nước từ bể chứa hoặc nguồn cấp nước đến các thiết bị chữa cháy như sprinkler, họng nước chữa cháy trong nhà, trụ chữa cháy ngoài nhà hoặc các hệ thống chữa cháy chuyên dụng.

Khác với máy bơm cấp nước thông thường, máy bơm PCCC phải đáp ứng yêu cầu về lưu lượng, áp suất, khả năng khởi động và độ tin cậy trong tình huống khẩn cấp. Hệ thống thường được thiết kế để máy bơm có thể hoạt động ngay khi áp suất đường ống giảm do mở đầu phun hoặc họng chữa cháy.

Một hệ thống bơm chữa cháy hoàn chỉnh thường không chỉ có một máy bơm. Tùy quy mô công trình, hệ thống có thể bao gồm bơm chính chạy điện, bơm chính chạy diesel và bơm bù áp (jockey pump). Các máy phối hợp với nhau để duy trì áp suất và đảm bảo nguồn nước chữa cháy luôn sẵn sàng.

Do đó, khi lựa chọn Máy bơm cứu  hỏa, không nên chỉ quan tâm đến công suất động cơ. Các thông số quan trọng hơn cần xem xét gồm lưu lượng, cột áp, điểm làm việc, nguồn điện, chế độ khởi động và yêu cầu của thiết kế PCCC.

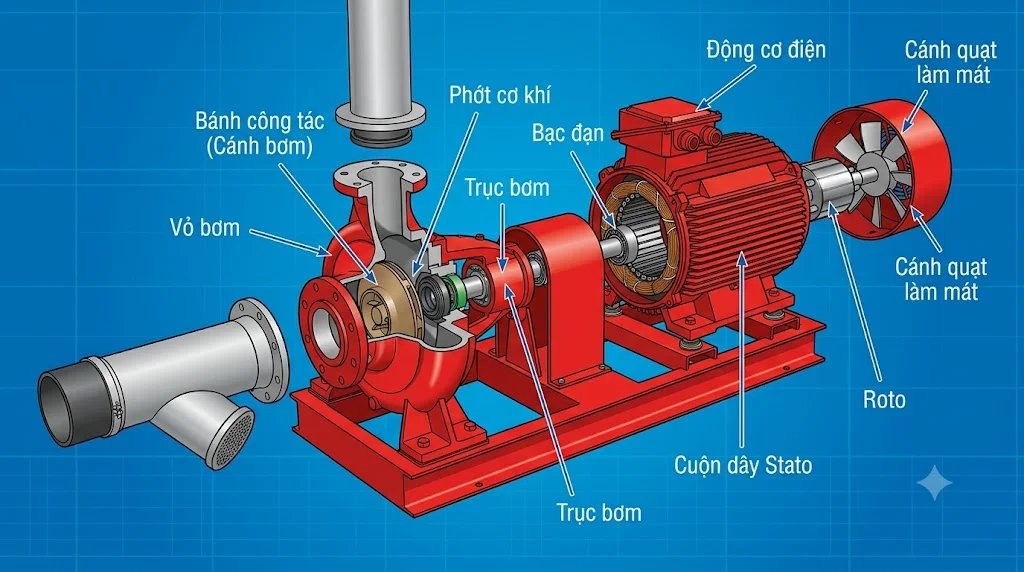

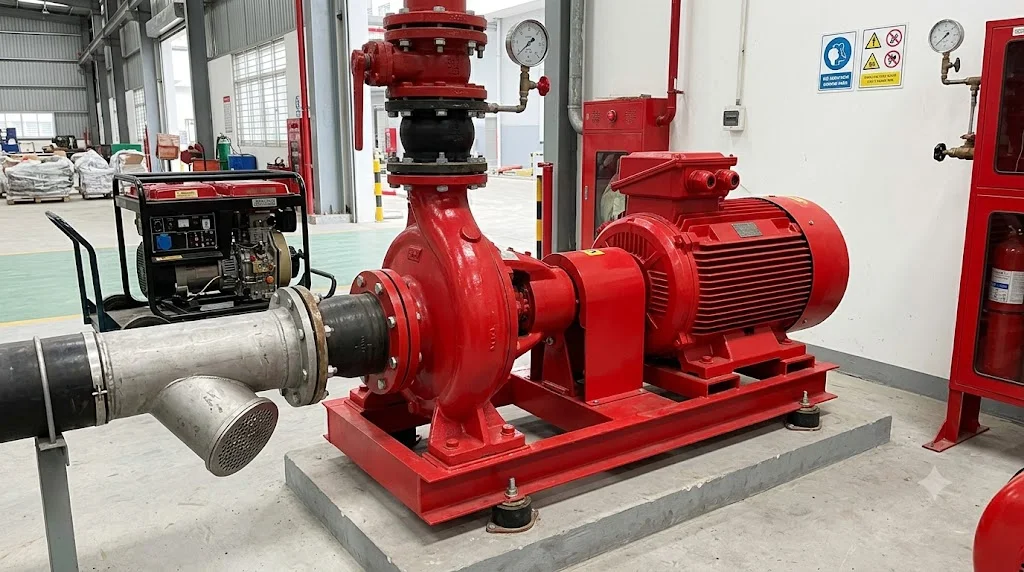

Cấu tạo của Máy bơm cứu  hỏa

Cấu tạo Máy bơm cứu  hỏa phụ thuộc vào loại bơm, nhưng một cụm bơm PCCC thường bao gồm nhiều bộ phận được thiết kế để đảm bảo khả năng vận hành ổn định.

Động cơ máy bơm

Động cơ là bộ phận cung cấp năng lượng cho máy bơm. Trong hệ thống PCCC, động cơ thường sử dụng động cơ điện hoặc động cơ diesel.

Bơm điện có ưu điểm là vận hành đơn giản, hiệu suất cao và chi phí vận hành tương đối thấp khi có nguồn điện ổn định. Tuy nhiên, hệ thống PCCC không nên phụ thuộc hoàn toàn vào một nguồn điện duy nhất nếu thiết kế công trình yêu cầu nguồn dự phòng.

Bơm diesel được sử dụng như phương án dự phòng quan trọng trong nhiều hệ thống. Khi nguồn điện chính gặp sự cố, động cơ diesel có thể tiếp tục dẫn động máy bơm để duy trì khả năng cấp nước chữa cháy.

Động cơ PCCC cần được lựa chọn đồng bộ với máy bơm và bộ điều khiển. Công suất động cơ phải đủ để đáp ứng điểm làm việc yêu cầu, đồng thời cần tuân thủ yêu cầu kỹ thuật của thiết kế hệ thống.

Thân bơm và cánh bơm

Thân bơm tạo thành buồng thủy lực, dẫn hướng dòng nước từ cửa hút đến cửa xả. Vật liệu phổ biến có thể là gang, gang cầu hoặc các vật liệu khác tùy loại máy và môi trường.

Cánh bơm có nhiệm vụ truyền năng lượng từ trục quay sang dòng nước. Hình dạng, đường kính và số lượng cánh ảnh hưởng trực tiếp đến lưu lượng và cột áp.

Trong hệ thống chữa cháy, cánh bơm phải được lựa chọn để đáp ứng đúng đặc tính thủy lực của hệ thống. Một máy có lưu lượng lớn nhưng không đủ cột áp sẽ không đảm bảo khả năng cấp nước đến các vị trí chữa cháy xa hoặc cao.

Nguyên lý hoạt động của Máy bơm cứu hỏa

Ở trạng thái bình thường, hệ thống PCCC được duy trì ở một mức áp suất nhất định. Bơm bù áp có nhiệm vụ bù những hao hụt áp suất nhỏ do rò rỉ hoặc dao động áp suất trong đường ống mà không cần khởi động bơm chính.

Khi xảy ra cháy và một đầu sprinkler hoặc họng nước được kích hoạt, lưu lượng nước ra khỏi hệ thống tăng lên. Áp suất đường ống giảm xuống.

Khi áp suất giảm đến ngưỡng cài đặt, bơm chính được khởi động theo trình tự điều khiển của hệ thống.

Nếu sử dụng hệ thống gồm bơm điện và bơm diesel, bơm điện thường đảm nhiệm vai trò bơm chính trong điều kiện nguồn điện đáp ứng yêu cầu. Bơm diesel đóng vai trò dự phòng khi cần thiết.

Điểm quan trọng là hệ thống phải được thiết kế để duy trì lưu lượng và áp suất cần thiết trong suốt thời gian chữa cháy, chứ không chỉ tạo ra áp lực cao trong thời gian ngắn.

Các loại Máy bơm cứu hỏa phổ biến

Máy bơm cứu  hỏa chạy điện

Bơm chữa cháy chạy điện sử dụng động cơ điện để dẫn động máy bơm. Đây là loại phổ biến trong các công trình có hệ thống điện đáp ứng yêu cầu.

Ưu điểm của bơm điện là cấu tạo tương đối gọn, dễ vận hành và không cần nhiên liệu diesel. Chi phí bảo trì thường thấp hơn so với động cơ diesel.

Tuy nhiên, nguồn điện là yếu tố cần đặc biệt quan tâm. Trong trường hợp cháy gây mất điện hoặc nguồn cấp điện bị ảnh hưởng, khả năng vận hành của bơm có thể bị tác động nếu không có giải pháp cấp điện dự phòng phù hợp.

Bơm điện thường được kết hợp với các thiết bị điều khiển và bảo vệ để đảm bảo máy có thể khởi động theo yêu cầu của hệ thống PCCC.

Máy bơm cứu  hỏa diesel

Máy bơm cứu hỏa diesel sử dụng động cơ diesel làm nguồn động lực. Đây là giải pháp quan trọng đối với hệ thống cần khả năng vận hành ngay cả khi nguồn điện chính bị mất.

Cụm diesel thường bao gồm động cơ, máy bơm, bình nhiên liệu, hệ thống khởi động, ắc quy, bộ điều khiển và các thiết bị giám sát cần thiết.

Ưu điểm lớn nhất là khả năng hoạt động độc lập với nguồn điện lưới. Tuy nhiên, hệ thống diesel phức tạp hơn bơm điện và cần kiểm tra nhiên liệu, ắc quy, hệ thống làm mát, dầu bôi trơn và khả năng khởi động định kỳ.

Bơm bù áp PCCC

Bơm bù áp, hay jockey pump, thường có công suất nhỏ hơn bơm chính. Nhiệm vụ của nó không phải cung cấp toàn bộ lưu lượng chữa cháy mà duy trì áp suất hệ thống trong trạng thái chờ.

Khi áp suất giảm nhẹ do rò rỉ nhỏ hoặc dao động tự nhiên, bơm bù áp sẽ hoạt động để đưa áp suất trở lại mức cài đặt.

Nhờ đó, bơm chính không phải khởi động liên tục vì những thay đổi áp suất nhỏ. Điều này giúp hạn chế số lần khởi động không cần thiết và duy trì trạng thái sẵn sàng của hệ thống.

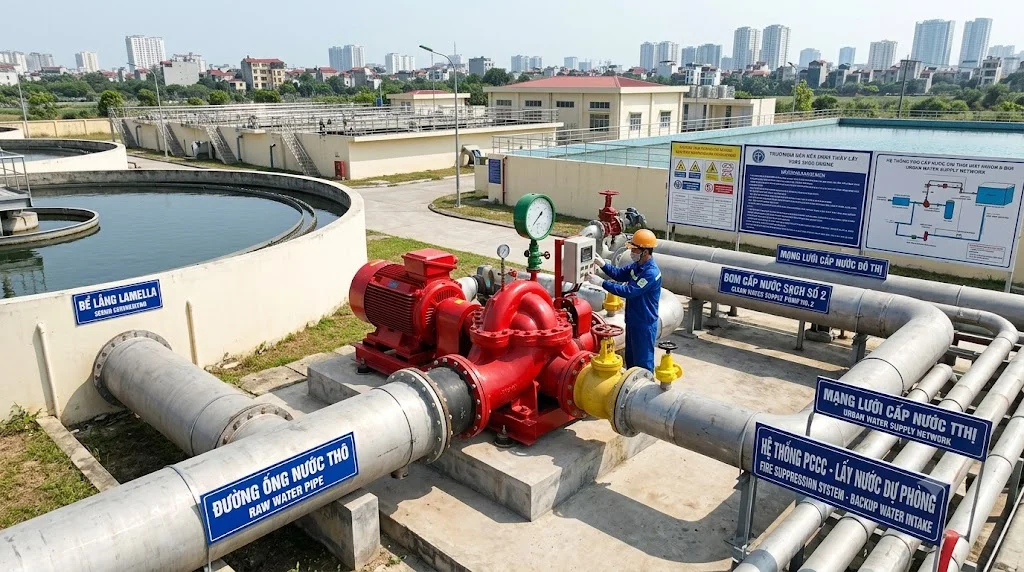

Công suất Máy bơm cứu  hỏa bao nhiêu?

Không có một mức công suất cố định cho mọi Máy bơm cứu  hỏa. Công suất phải được xác định dựa trên lưu lượng và cột áp yêu cầu của hệ thống.

Có thể bắt gặp các mức công suất như:

Bảng trên chỉ có tính chất tham khảo. Không thể căn cứ vào diện tích công trình để xác định chính xác công suất bơm.

Về nguyên tắc, công suất thủy lực có thể được xác định theo:

Sau đó cần tính đến hiệu suất của máy bơm và động cơ để lựa chọn công suất phù hợp.

Đặc biệt, trong thiết kế PCCC cần căn cứ vào đường đặc tính của máy bơm thay vì chỉ lựa chọn động cơ có công suất lớn.

Lưu lượng và cột áp của máy bơm PCCC

Lưu lượng bơm

Lưu lượng là lượng nước mà máy bơm có thể cung cấp trong một đơn vị thời gian, thường tính bằng L/s hoặc m³/h.

Lưu lượng cần thiết phụ thuộc vào hệ thống chữa cháy được bảo vệ. Hệ thống sprinkler, họng nước chữa cháy hoặc hệ thống chữa cháy ngoài nhà có thể có yêu cầu lưu lượng khác nhau.

Nếu chọn máy có lưu lượng thấp hơn yêu cầu, khi xảy ra cháy hệ thống có thể không cung cấp đủ nước cho các thiết bị chữa cháy.

Cột áp máy bơm

Cột áp thể hiện khả năng tạo năng lượng cho dòng nước. Khi tính cột áp, cần xem xét độ cao công trình, tổn thất áp suất trên đường ống, van, thiết bị và áp suất cần thiết tại điểm chữa cháy bất lợi nhất.

Đây là lý do một máy có lưu lượng lớn chưa chắc phù hợp nếu cột áp không đủ.

Đối với công trình cao tầng, cột áp là thông số đặc biệt quan trọng vì máy phải thắng được chênh lệch cao độ và tổn thất đường ống để đưa nước đến các tầng phía trên.

Tiêu chuẩn và yêu cầu kỹ thuật đối với Máy bơm cứu  hỏa

Hệ thống máy bơm PCCC phải được lựa chọn dựa trên quy chuẩn, tiêu chuẩn áp dụng cho công trình và hồ sơ thiết kế được phê duyệt.

Tùy loại công trình và phạm vi áp dụng, thiết kế có thể tham chiếu các tiêu chuẩn như NFPA 20 về lắp đặt máy bơm cố định cho chữa cháy, cùng các tiêu chuẩn và quy chuẩn PCCC hiện hành tại Việt Nam.

NFPA 20 tập trung vào các yêu cầu đối với máy bơm chữa cháy cố định, bao gồm lựa chọn, lắp đặt, nguồn động lực và một số yêu cầu liên quan đến cụm bơm.

Tại Việt Nam, ngoài tiêu chuẩn kỹ thuật của thiết bị, cần xem xét các quy định pháp luật và quy chuẩn PCCC đang có hiệu lực tại thời điểm thiết kế, nghiệm thu. Vì vậy, không nên tự lựa chọn máy chỉ dựa trên catalogue mà bỏ qua hồ sơ thiết kế PCCC của công trình.

Máy bơm cứu  hỏa gồm những thiết bị nào?

Một cụm bơm PCCC hoàn chỉnh có thể bao gồm:

• Bơm chính chạy điện.

• Bơm chính chạy diesel.

• Bơm bù áp.

• Tủ điều khiển.

• Bình nhiên liệu đối với bơm diesel.

• Bình ắc quy và bộ sạc.

• Van chặn.

• Van một chiều.

• Đồng hồ áp suất.

• Thiết bị đo và giám sát.

• Đường ống hút và xả.

• Bể nước chữa cháy.

Không phải công trình nào cũng có cấu hình giống nhau. Số lượng và loại thiết bị phải được xác định theo thiết kế PCCC.

Cách lựa chọn Máy bơm cứu  hỏa phù hợp

Xác định lưu lượng thiết kế

Đầu tiên cần xác định tổng lưu lượng mà hệ thống phải cung cấp trong điều kiện chữa cháy được tính toán. Không nên lấy lưu lượng tối đa của máy làm cơ sở lựa chọn.

Điểm làm việc cần được xác định rõ để máy có thể cung cấp đủ nước trong điều kiện bất lợi nhất của hệ thống.

Tính tổng cột áp

Tổng cột áp cần bao gồm chiều cao cần nâng nước và các tổn thất thủy lực trên toàn hệ thống.

Đối với công trình nhiều tầng, cần đặc biệt chú ý đến tầng cao nhất hoặc khu vực có điều kiện thủy lực bất lợi nhất.

Kiểm tra đường đặc tính bơm

Sau khi có Q và H, cần đối chiếu với đường đặc tính của từng model. Đây là bước giúp xác định máy có thực sự đáp ứng điểm làm việc hay không.

Không nên chọn máy chỉ dựa trên câu “bơm 30HP” hoặc “bơm 50HP”. Hai máy cùng công suất có thể có đặc tính Q-H khác nhau đáng kể.

Lắp đặt và bảo dưỡng Máy bơm cứu hỏa

Máy bơm PCCC phải được lắp đặt đúng theo thiết kế. Đường ống hút cần hạn chế tổn thất và tránh hiện tượng lọt khí. Các van phải được bố trí thuận tiện cho vận hành và bảo trì.

Động cơ điện cần được kiểm tra nguồn cấp và thiết bị điều khiển. Với bơm diesel, cần kiểm tra nhiên liệu, ắc quy, dầu bôi trơn, hệ thống làm mát và khả năng khởi động.

Hệ thống nên được kiểm tra định kỳ để phát hiện những vấn đề như rò rỉ, tụt áp, kẹt van, hư phớt, ắc quy yếu hoặc động cơ không khởi động.

Một máy bơm PCCC có thể rất ít khi phải chạy trong tình huống cháy thực tế, nhưng điều đó không có nghĩa là có thể bỏ qua bảo dưỡng. Khả năng sẵn sàng hoạt động mới là yếu tố quan trọng nhất của thiết bị này.

FAQ về Máy bơm cứu hỏa

Máy bơm cứu hỏa khác máy bơm nước thông thường như thế nào?

Máy bơm cứu hỏa được lựa chọn và cấu hình cho mục đích đảm bảo nguồn nước chữa cháy trong tình huống khẩn cấp. Hệ thống phải đáp ứng yêu cầu về lưu lượng, áp suất, khả năng khởi động và độ tin cậy theo thiết kế PCCC. Trong khi đó, máy bơm nước thông thường chủ yếu phục vụ cấp nước, tăng áp hoặc tuần hoàn. Một máy bơm dân dụng dù có công suất lớn cũng không mặc nhiên có thể thay thế máy bơm được thiết kế cho hệ thống chữa cháy. Việc lựa chọn phải dựa trên hồ sơ thiết kế và yêu cầu kỹ thuật áp dụng cho công trình.

Máy bơm cứu hỏa nên dùng điện hay diesel?

Hai loại đều có vai trò riêng trong hệ thống PCCC. Bơm điện có ưu điểm về hiệu suất, vận hành và bảo trì, nhưng phụ thuộc vào nguồn điện. Bơm diesel có thể duy trì khả năng vận hành khi nguồn điện chính gặp sự cố nên thường được sử dụng như một phương án dự phòng trong những hệ thống có yêu cầu phù hợp. Việc sử dụng một hay cả hai loại phải căn cứ vào thiết kế PCCC, nguồn điện của công trình và các tiêu chuẩn, quy chuẩn áp dụng. Không nên tự thay đổi cấu hình bơm nếu chưa được đơn vị thiết kế PCCC kiểm tra.

Máy bơm cứu hỏa bao nhiêu HP là đủ?

Không có câu trả lời cố định vì công suất phụ thuộc vào lưu lượng và cột áp cần thiết. Một công trình nhỏ có thể chỉ cần máy công suất vài HP, trong khi nhà xưởng, kho hàng hoặc công trình cao tầng có thể cần máy công suất lớn hơn nhiều. Để xác định công suất, cần tính điểm làm việc của hệ thống, sau đó đối chiếu với đường đặc tính của máy bơm và hiệu suất động cơ. Chọn công suất quá nhỏ sẽ không đảm bảo yêu cầu, còn chọn quá lớn có thể gây lãng phí và khiến hệ thống cần được thiết kế đồng bộ lại.

Bơm bù áp có phải máy bơm chữa cháy chính không?

Không. Bơm bù áp hay jockey pump chủ yếu có nhiệm vụ duy trì áp suất của hệ thống khi xảy ra những biến động nhỏ hoặc rò rỉ nhỏ trong đường ống. Khi hệ thống thực sự cần lưu lượng chữa cháy lớn, bơm chính mới đảm nhiệm việc cung cấp lượng nước cần thiết. Bơm bù áp thường có công suất và lưu lượng nhỏ hơn đáng kể so với bơm chính. Việc phối hợp giữa bơm bù áp và bơm chính phải được thiết lập thông qua hệ thống điều khiển và cài đặt áp suất phù hợp.

Kết luận

Máy bơm cứu hỏa là một trong những thiết bị quan trọng nhất của hệ thống PCCC, có nhiệm vụ đảm bảo nước được cung cấp với lưu lượng và áp suất cần thiết khi xảy ra cháy.

Một hệ thống hoàn chỉnh có thể bao gồm bơm điện, bơm diesel và bơm bù áp, kết hợp với tủ điều khiển, van, đường ống và các thiết bị giám sát.

Khi lựa chọn máy, không nên chỉ dựa vào công suất HP. Cần xác định chính xác lưu lượng, cột áp, điểm làm việc, nguồn động lực và yêu cầu của thiết kế PCCC. Đặc biệt với công trình công nghiệp, nhà kho và công trình cao tầng, việc lựa chọn cần được thực hiện đồng bộ với thiết kế hệ thống và các tiêu chuẩn, quy chuẩn hiện hành.
