Trạm bơm nước là gì? Cấu tạo, phân loại, nguyên lý và cách thiết kế

Trạm bơm nước là một tổ hợp công trình và thiết bị được xây dựng nhằm thu gom, hút, nâng, vận chuyển hoặc tăng áp cho nước từ vị trí này đến vị trí khác theo yêu cầu của hệ thống. Một trạm bơm hoàn chỉnh không chỉ bao gồm máy bơm mà còn có bể hút, đường ống, van, thiết bị điện, tủ điều khiển, hệ thống đo lường, thiết bị bảo vệ và các hạng mục phụ trợ.

Tùy mục đích sử dụng, trạm bơm có thể được thiết kế để cấp nước sinh hoạt, tưới tiêu, thoát nước, xử lý nước thải, cấp nước công nghiệp, tăng áp hoặc phòng cháy chữa cháy. Quy mô cũng rất khác nhau, từ một cụm bơm nhỏ trong tòa nhà đến các trạm bơm công suất hàng nghìn mét khối mỗi giờ.

Điểm quan trọng trong thiết kế trạm bơm là phải xác định đúng lưu lượng, cột áp, chế độ vận hành và điều kiện nguồn nước. Nếu chỉ lựa chọn máy bơm theo công suất mà không tính toán toàn bộ hệ thống, trạm có thể tiêu thụ nhiều điện, không đạt lưu lượng hoặc thường xuyên xảy ra sự cố.

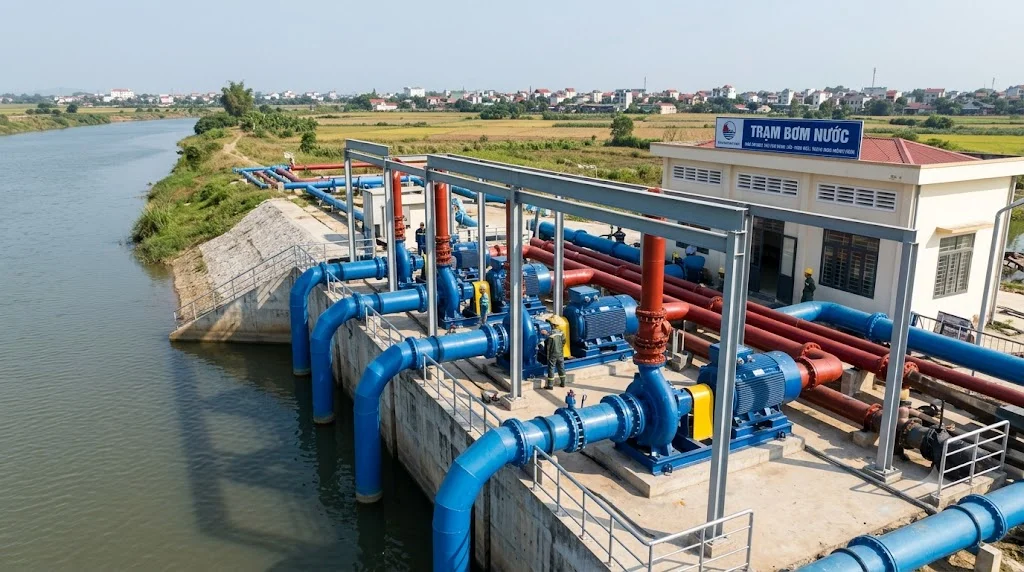

Trạm bơm  nước là gì?

Trạm bơm nước có thể hiểu là một hệ thống tập hợp nhiều thiết bị có chức năng tạo và duy trì dòng chảy theo yêu cầu. Máy bơm là thiết bị trung tâm, nhưng để máy hoạt động an toàn và hiệu quả cần có nhiều thành phần khác đi kèm.

Ví dụ, một trạm bơm cấp nước có thể tiếp nhận nước từ bể chứa, sử dụng máy bơm để tạo áp lực, sau đó đưa nước qua hệ thống van và đường ống đến mạng phân phối. Một trạm bơm thoát nước lại có nhiệm vụ đưa nước từ vùng thấp lên khu vực xả cao hơn. Trong khi đó, trạm bơm  nước thải phải xử lý một môi trường có thể chứa rác, cặn và chất rắn nên thiết kế thủy lực và loại cánh bơm sẽ khác đáng kể.

Về nguyên tắc, một trạm bơm thường phải giải quyết ba vấn đề chính:

Thu nước → tạo năng lượng cho dòng nước → đưa nước đến vị trí yêu cầu.

Để thực hiện được quá trình này, hệ thống phải đảm bảo đủ năng lực về thủy lực, điện, cơ khí và điều khiển.

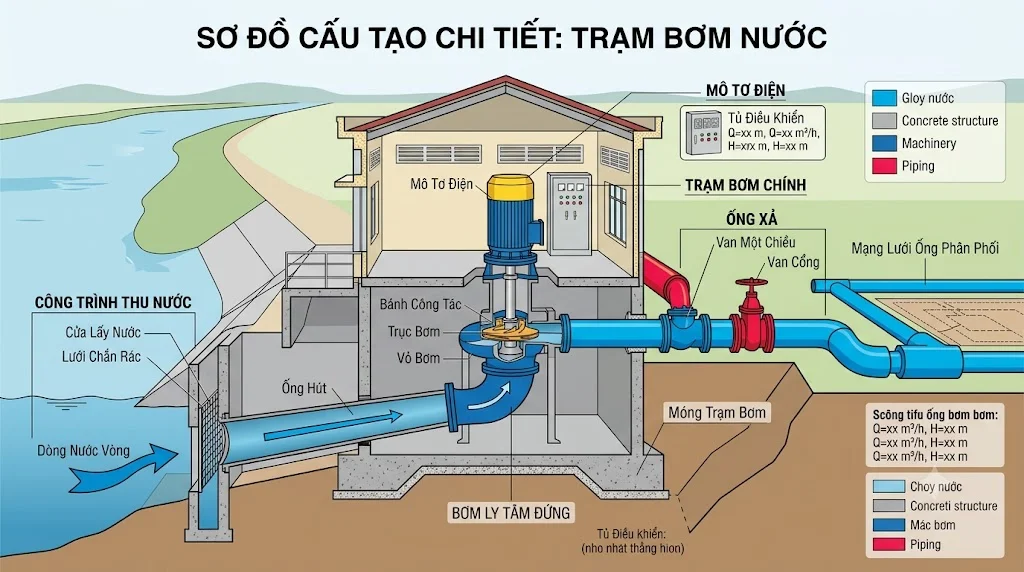

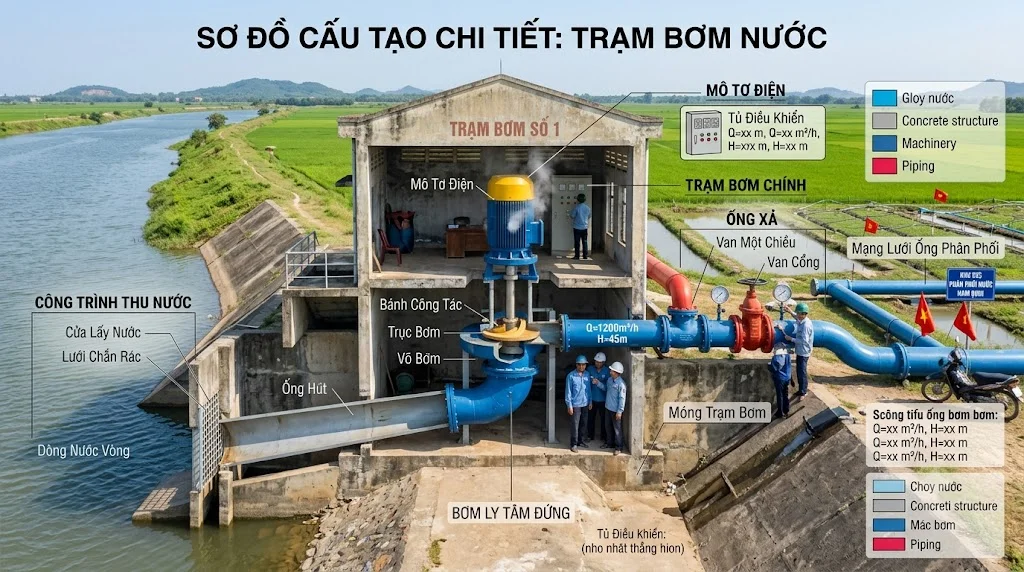

Cấu tạo của trạm bơm nước

Máy bơm

Máy bơm là thiết bị chính tạo ra năng lượng cho dòng nước. Tùy ứng dụng, trạm có thể sử dụng bơm ly tâm trục ngang, bơm trục đứng, bơm chìm, bơm đa tầng cánh hoặc các loại bơm chuyên dụng.

Số lượng máy bơm cũng không nhất thiết chỉ có một máy. Với hệ thống quan trọng, người thiết kế thường bố trí nhiều bơm để đáp ứng các chế độ tải khác nhau và tạo khả năng dự phòng.

Chẳng hạn, thay vì sử dụng một máy bơm rất lớn cho toàn bộ lưu lượng, có thể bố trí ba hoặc bốn máy có công suất nhỏ hơn. Khi nhu cầu thấp, chỉ cần chạy một hoặc hai máy; khi nhu cầu tăng, các máy còn lại được đưa vào vận hành.

Cách bố trí này giúp hệ thống linh hoạt hơn nhưng đồng thời yêu cầu hệ thống điều khiển và phân phối dòng chảy được thiết kế phù hợp.

Bể hút và bể chứa

Bể hút có nhiệm vụ cung cấp nguồn nước ổn định cho máy bơm. Tùy loại trạm, nước có thể được lấy từ hồ, sông, kênh, bể ngầm, bể điều hòa hoặc mạng đường ống.

Kích thước bể cần đảm bảo máy bơm không bị thiếu nước trong điều kiện vận hành lớn nhất. Đối với trạm bơm nước thải, bể thu gom còn đóng vai trò điều hòa lưu lượng, giúp hạn chế việc máy bơm phải khởi động liên tục.

Cần đặc biệt chú ý đến hình dạng và cấu tạo thủy lực của bể hút. Nếu dòng nước đi vào cửa hút không hợp lý, có thể hình thành xoáy, cuốn khí hoặc phân bố vận tốc không đều. Những hiện tượng này có thể ảnh hưởng trực tiếp đến hiệu suất và tuổi thọ máy bơm.

Hệ thống đường ống

Đường ống của trạm bơm thường được chia thành đường hút và đường đẩy.

Đường hút dẫn nước từ nguồn đến máy bơm. Phía này đặc biệt nhạy cảm với tổn thất áp suất vì áp suất tại cửa hút có liên quan trực tiếp đến điều kiện NPSH.

Đường đẩy dẫn nước từ máy bơm đến mạng sử dụng hoặc vị trí xả. Tại đây thường bố trí các loại van, đồng hồ áp suất, lưu lượng kế, van một chiều và các thiết bị bảo vệ khác.

Đường kính ống phải được tính toán theo lưu lượng, vận tốc dòng chảy và tổn thất áp suất cho phép. Nếu đường ống quá nhỏ, tổn thất tăng và máy bơm phải làm việc với cột áp cao hơn cần thiết, dẫn đến tăng điện năng tiêu thụ.

Van và phụ kiện

Các van trong trạm bơm giúp cô lập, điều tiết hoặc bảo vệ hệ thống. Một trạm có thể sử dụng van bướm, van cổng, van bi, van một chiều, van giảm áp hoặc các loại van chuyên dụng tùy ứng dụng.

Van một chiều thường được bố trí trên đường đẩy để hạn chế dòng nước chảy ngược khi máy bơm dừng. Điều này đặc biệt quan trọng đối với hệ thống có cột nước lớn.

Trong một số trạm, cần bổ sung van xả khí, van xả đáy hoặc thiết bị giảm áp lực nước để hỗ trợ quá trình vận hành và bảo trì.

Nguyên lý hoạt động của trạm bơm nước

Quá trình hoạt động cơ bản bắt đầu khi nước được đưa vào bể hút hoặc nguồn cấp. Khi có tín hiệu yêu cầu, hệ thống điều khiển khởi động máy bơm.

Động cơ chuyển đổi điện năng thành cơ năng. Cơ năng được truyền tới cánh bơm, tạo ra sự thay đổi áp suất và vận tốc của dòng nước. Nước sau đó được đưa qua đường ống đẩy đến mạng phân phối hoặc vị trí cần xả.

Đối với trạm bơm tự động, cảm biến có thể liên tục theo dõi mực nước, áp suất, lưu lượng hoặc trạng thái thiết bị. Bộ điều khiển dựa trên các tín hiệu này để quyết định số lượng máy bơm cần vận hành.

Ví dụ, trong một hệ thống tăng áp, khi nhu cầu sử dụng nước tăng và áp suất đường ống giảm, hệ thống có thể tăng tốc độ bơm hoặc đưa thêm một máy bơm vào hoạt động. Khi nhu cầu giảm, hệ thống giảm tốc độ hoặc dừng bớt máy.

Vì vậy, trạm bơm hiện đại không đơn thuần là "máy bơm + đường ống" mà là một hệ thống cơ điện và điều khiển tích hợp.

Các loại trạm bơm  nước phổ biến

Trạm bơm cấp nước

Trạm bơm cấp nước được sử dụng để đưa nước từ nguồn đến bể chứa, mạng đường ống hoặc khu vực sử dụng. Đây là loại trạm phổ biến trong hệ thống cấp nước đô thị, khu dân cư, tòa nhà và nhà máy.

Tùy cấu hình, trạm có thể lấy nước từ nguồn mặt, nước ngầm hoặc bể chứa. Với hệ thống cấp nước lớn, trạm có thể sử dụng nhiều máy bơm chạy luân phiên hoặc song song.

Một yêu cầu quan trọng là đảm bảo lưu lượng và áp lực tại các điểm sử dụng. Nếu chọn máy bơm quá nhỏ, hệ thống không đủ nước; nếu chọn quá lớn, máy có thể thường xuyên làm việc ngoài vùng hiệu suất tối ưu.

Trạm bơm tăng áp

Trạm bơm tăng áp được sử dụng khi áp lực nguồn nước không đủ đáp ứng nhu cầu sử dụng.

Loại trạm này thường có nhiều bơm kết hợp với cảm biến áp suất và hệ thống điều khiển tự động. Biến tần có thể được sử dụng để điều chỉnh tốc độ động cơ theo nhu cầu thực tế.

Ưu điểm của phương án nhiều bơm là có thể điều chỉnh công suất theo từng mức tải. Khi nhu cầu thấp, một máy chạy; khi nhu cầu tăng, các máy khác lần lượt được đưa vào vận hành.

Trạm bơm thoát nước

Trạm bơm thoát nước có nhiệm vụ đưa nước từ khu vực thấp đến vị trí xả cao hơn. Chúng thường được sử dụng tại khu đô thị, tầng hầm, khu công nghiệp và các vùng có nguy cơ ngập úng.

Do đặc thù phải xử lý nước có thể chứa rác và chất rắn, máy bơm sử dụng trong trạm thoát nước thường phải có cấu tạo phù hợp để hạn chế tắc nghẽn.

Với các trạm bơm chống ngập có quy mô lớn, việc đảm bảo khả năng hoạt động trong điều kiện mưa lớn là yếu tố quan trọng khi thiết kế.

Trạm bơm nước thải

Trạm bơm nước thải tiếp nhận và vận chuyển nước thải từ khu vực thu gom đến nhà máy xử lý hoặc vị trí xả.

Nước thải có thể chứa chất rắn, sợi, rác hoặc cặn nên máy bơm phải được lựa chọn dựa trên đặc tính chất lỏng. Bơm chìm nước thải với cánh chống tắc là một giải pháp thường gặp.

Ngoài máy bơm, trạm còn có thể cần song chắn rác, cảm biến mực nước, hệ thống thông gió và các thiết bị an toàn khác.

Cách tính công suất trạm bơm  nước

Xác định lưu lượng

Lưu lượng là thông số đầu tiên cần xác định khi thiết kế trạm.

Lưu lượng có thể tính theo nhu cầu sử dụng nước, số lượng người dùng, công suất sản xuất hoặc yêu cầu của hệ thống thoát nước.

Đối với trạm nhiều bơm, cần xác định cả:

• Lưu lượng yêu cầu tổng.

• Lưu lượng của từng máy.

• Số máy hoạt động đồng thời.

• Số máy dự phòng.

• Lưu lượng tối thiểu và tối đa.

Việc chia lưu lượng thành nhiều máy giúp hệ thống linh hoạt hơn và có thể thuận tiện cho bảo trì.

Tính cột áp

Cột áp của trạm phải bao gồm chênh lệch cao độ và tổn thất trong toàn bộ hệ thống.

Trong đó, tổn thất bao gồm ma sát đường ống và tổn thất cục bộ qua van, co, tê, lọc, thiết bị xử lý và các phụ kiện.

Không nên lựa chọn bơm dựa vào cột áp tối đa. Điểm quan trọng là máy phải đạt lưu lượng yêu cầu tại cột áp thiết kế.

Tính công suất bơm

Công suất thủy lực có thể được xác định từ lưu lượng, cột áp và hiệu suất.

Công suất động cơ phải lớn hơn công suất cần thiết của bơm sau khi tính đến hiệu suất và điều kiện vận hành.

Việc lựa chọn động cơ quá sát có thể gây quá tải khi điều kiện thực tế thay đổi. Ngược lại, động cơ quá lớn có thể làm tăng chi phí đầu tư và trong một số trường hợp khiến hệ thống vận hành không tối ưu.

Bố trí máy bơm trong trạm

Có hai cách bố trí phổ biến là bơm đặt khô và bơm đặt chìm.

Với bơm đặt khô, máy được đặt trong phòng máy, còn nước được đưa đến bơm thông qua đường ống hút. Phương án này thuận tiện cho kiểm tra và bảo trì nhưng cần đặc biệt chú ý đến điều kiện hút.

Với bơm chìm, máy được đặt trực tiếp trong bể hoặc hố thu. Phương án này giúp tiết kiệm không gian và loại bỏ một phần vấn đề về đường hút, nhưng việc bảo trì có thể phức tạp hơn.

Khoảng cách giữa các máy cũng cần được tính toán để đảm bảo đủ không gian thao tác. Đối với máy công suất lớn, cần có phương án nâng hạ phục vụ bảo trì.

Hệ thống điện và điều khiển trạm bơm

Một trạm bơm hiện đại thường có tủ điện trung tâm để điều khiển và bảo vệ máy.

Các thiết bị có thể bao gồm:

• Aptomat.

• Contactor.

• Relay bảo vệ.

• Thiết bị chống mất pha.

• Thiết bị chống quá tải.

• Biến tần.

• PLC.

• Màn hình HMI.

• Cảm biến áp suất.

• Cảm biến mực nước.

• Lưu lượng kế.

Với trạm có nhiều máy, bộ điều khiển có thể thực hiện chức năng luân phiên máy, điều khiển theo áp suất, điều khiển theo mực nước và cảnh báo sự cố.

Việc luân phiên giúp số giờ hoạt động giữa các máy tương đối cân bằng, hạn chế trường hợp một máy chạy liên tục trong khi máy khác gần như không được sử dụng.

Các tiêu chí quan trọng khi thiết kế trạm  bơm nước

Đảm bảo máy bơm hoạt động đúng điểm thiết kế

Đây là yếu tố có ảnh hưởng trực tiếp đến hiệu suất của trạm. Máy bơm cần được lựa chọn dựa trên điểm giao giữa đường cong đặc tính bơm và đường đặc tính hệ thống.

Nếu máy quá lớn, có thể xảy ra tình trạng lưu lượng vượt nhu cầu, van phải tiết lưu nhiều hoặc máy làm việc xa vùng hiệu suất tốt.

Nếu máy quá nhỏ, hệ thống không đạt được lưu lượng và áp lực yêu cầu.

Vì vậy, việc lựa chọn cần dựa trên Q-H thực tế, không chỉ dựa vào công suất động cơ.

Tính dự phòng

Đối với các hệ thống quan trọng, cần có máy dự phòng để đảm bảo hệ thống vẫn hoạt động khi một máy cần bảo trì hoặc gặp sự cố.

Một cấu hình thường gặp là n máy hoạt động + 1 máy dự phòng. Số lượng cụ thể phụ thuộc vào mức độ quan trọng và yêu cầu của dự án.

Đối với hệ thống PCCC, cấp nước đô thị hoặc các quy trình sản xuất liên tục, yêu cầu dự phòng có thể cao hơn so với hệ thống bơm thông thường.

Bảo trì trạm bơm  nước

Bảo trì cần được thực hiện cho cả phần cơ khí, thủy lực, điện và điều khiển.

Về cơ khí cần kiểm tra ổ bi, khớp nối, phớt, trục, độ rung và nhiệt độ. Về thủy lực cần kiểm tra cánh bơm, van, đường ống và tình trạng rò rỉ.

Đối với tủ điện, cần kiểm tra đầu nối, thiết bị bảo vệ, dòng điện và tình trạng phát nhiệt. Các cảm biến mực nước và áp suất cũng cần được kiểm tra định kỳ để tránh tín hiệu sai.

Một dấu hiệu quan trọng cần theo dõi là sự thay đổi của dòng điện và lưu lượng so với trạng thái ban đầu. Nếu cùng điều kiện nhưng lưu lượng giảm hoặc dòng điện tăng, có thể hệ thống đang phát sinh vấn đề.

Những sự cố thường gặp tại trạm bơm

Một số sự cố phổ biến gồm:

Bơm không lên nước: có thể do mất nước mồi, đường hút lọt khí, rọ bơm hỏng hoặc mực nước quá thấp.

Lưu lượng giảm: có thể do đường ống bị tắc, cánh bơm mòn, van chưa mở hoàn toàn hoặc máy hoạt động ngoài điểm thiết kế.

Máy rung mạnh: có thể liên quan đến mất cân bằng, lệch tâm, ổ bi hỏng, xâm thực hoặc nền móng không đảm bảo.

Động cơ nóng: có thể do quá tải, mất pha, điện áp không phù hợp, thông gió kém hoặc máy bơm hoạt động trong điều kiện bất thường.

Máy bơm đóng/ngắt liên tục: thường cần kiểm tra cảm biến, cài đặt điều khiển, dung tích bể hoặc mức tiêu thụ nước thực tế.

Việc xác định nguyên nhân nên dựa trên dữ liệu vận hành thay vì chỉ thay máy bơm.

FAQ – Câu hỏi thường gặp về trạm bơm nước

Trạm bơm nước gồm những thiết bị gì?

Một trạm bơm nước hoàn chỉnh thường gồm máy bơm, động cơ, hệ thống đường ống hút và đẩy, van, van một chiều, thiết bị đo áp suất/lưu lượng, tủ điện điều khiển và các thiết bị bảo vệ. Tùy quy mô, trạm còn có bể hút, bể chứa, cảm biến mực nước, biến tần, PLC, hệ thống nâng hạ và thiết bị giám sát từ xa. Đối với trạm nước thải có thể bổ sung song chắn rác, hệ thống thông gió và các thiết bị xử lý mùi. Vì vậy, cấu hình cụ thể phụ thuộc vào mục đích sử dụng và điều kiện công trình.

Trạm bơm  nước dùng để làm gì?

Trạm bơm có thể được sử dụng để cấp nước, tăng áp, thoát nước, chống ngập, vận chuyển nước thải, tưới tiêu hoặc phục vụ các quy trình công nghiệp. Về bản chất, trạm tạo ra năng lượng cần thiết để đưa nước từ nguồn đến vị trí sử dụng hoặc xả. Với những nơi có chênh lệch cao độ lớn hoặc áp lực nguồn không đủ, trạm bơm đóng vai trò quan trọng trong việc duy trì lưu lượng và áp suất của hệ thống.

Nên dùng một máy bơm hay nhiều máy bơm cho trạm?

Việc sử dụng một hay nhiều máy phụ thuộc vào lưu lượng, chế độ tải và yêu cầu dự phòng. Với hệ thống nhỏ và nhu cầu ổn định, một máy có thể đáp ứng. Nhưng với trạm lớn, nhiều máy thường có lợi thế về khả năng điều chỉnh lưu lượng, bảo trì và dự phòng. Ví dụ, hệ thống có thể sử dụng hai máy chạy luân phiên hoặc cấu hình nhiều máy trong đó một máy đóng vai trò dự phòng. Cách bố trí cần được tính toán để các máy hoạt động phù hợp với đường đặc tính của hệ thống.

Trạm bơm nước có cần biến tần không?

Không phải trạm nào cũng bắt buộc phải sử dụng biến tần. Biến tần đặc biệt hữu ích khi nhu cầu lưu lượng hoặc áp suất thay đổi liên tục và hệ thống cần điều chỉnh tốc độ bơm theo tải. Trong hệ thống tăng áp, biến tần có thể giúp duy trì áp suất ổn định hơn và hạn chế việc máy luôn chạy ở tốc độ tối đa. Tuy nhiên, hiệu quả kinh tế phải được đánh giá dựa trên đặc tính hệ thống, thời gian vận hành, loại bơm và chế độ tải.

Làm sao để chọn máy bơm cho trạm bơm nước?

Cần xác định tối thiểu lưu lượng, cột áp, loại nước, nhiệt độ, điều kiện hút, nguồn điện và chế độ vận hành. Sau đó xác định điểm làm việc và lựa chọn máy bơm có đường cong Q-H phù hợp. Đối với trạm nhiều máy, cần tính thêm số máy chạy đồng thời và máy dự phòng. Nếu là nước thải, phải kiểm tra kích thước chất rắn và nguy cơ tắc nghẽn. Nếu là hệ thống công nghiệp hoặc PCCC, cần xem xét thêm các tiêu chuẩn và yêu cầu kỹ thuật áp dụng cho công trình.

Trạm bơm nước có cần máy bơm dự phòng không?

Không phải mọi trạm đều bắt buộc phải có máy dự phòng, nhưng dự phòng rất quan trọng đối với các hệ thống yêu cầu vận hành liên tục hoặc có mức độ ảnh hưởng cao khi mất nước. Khi một máy gặp sự cố, máy dự phòng có thể đảm nhận nhiệm vụ để hạn chế thời gian gián đoạn. Số lượng máy dự phòng cần được xác định dựa trên mức độ quan trọng của hệ thống, yêu cầu thiết kế và khả năng chấp nhận rủi ro. Với những hệ thống quan trọng, cấu hình dự phòng nên được tính ngay từ giai đoạn thiết kế thay vì bổ sung sau này.

Kết luận

Một trạm bơm được thiết kế tốt không chỉ cần máy bơm có công suất lớn mà phải là một hệ thống đồng bộ giữa máy bơm, động cơ, đường ống, van, bể chứa, thiết bị điện, điều khiển và bảo vệ. Việc tính toán chính xác lưu lượng, cột áp và điểm làm việc là nền tảng để đảm bảo hệ thống đạt hiệu suất mong muốn và không phát sinh chi phí vận hành không cần thiết.

Đối với các trạm có quy mô lớn hoặc hoạt động liên tục, cần đặc biệt quan tâm đến khả năng dự phòng, điều khiển tự động, hiệu suất năng lượng, NPSH, bảo trì và khả năng xử lý sự cố. Lựa chọn đúng cấu hình ngay từ đầu sẽ giúp tăng độ tin cậy, kéo dài tuổi thọ thiết bị và giảm chi phí trong suốt vòng đời công trình. trạm bơm nước
