Máy bơm màng chạy điện: Cấu tạo, nguyên lý, ứng dụng và cách chọn

Máy bơm màng chạy điện là dòng bơm màng sử dụng động cơ điện làm nguồn truyền động thay cho khí nén, được thiết kế để vận chuyển chất lỏng có độ nhớt cao, chứa hạt rắn, hóa chất hoặc các loại lưu chất khó bơm bằng bơm ly tâm thông thường. Nhờ cơ cấu màng ngăn cách hoàn toàn phần truyền động với chất lỏng, thiết bị có khả năng hạn chế rò rỉ, giảm nguy cơ nhiễm bẩn và phù hợp với nhiều hệ thống bơm công nghiệp.

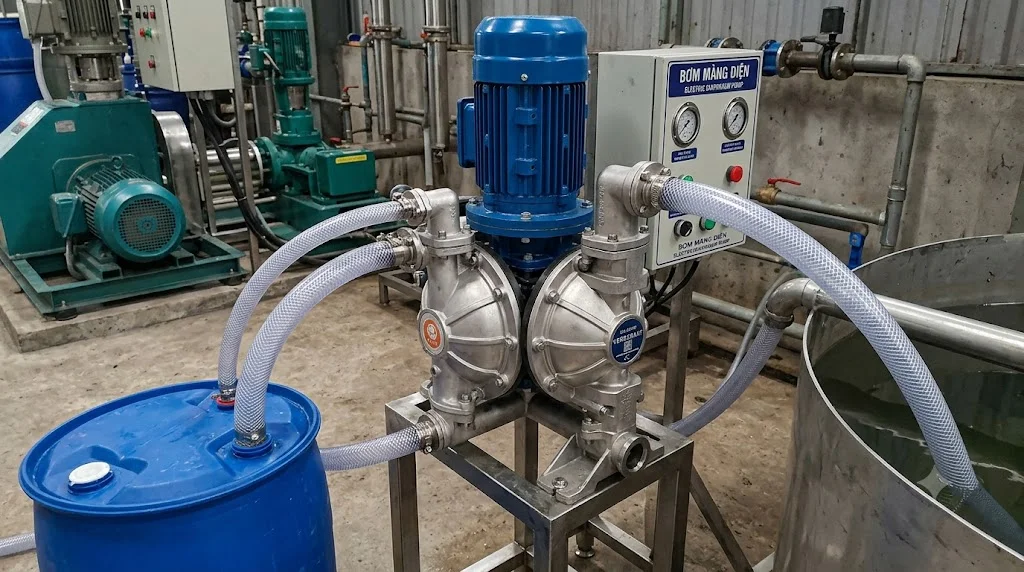

Máy bơm màng  chạy điện là gì?

Máy bơm màng  chạy điện là thiết bị bơm thể tích kiểu màng, trong đó động cơ điện cung cấp năng lượng cho cơ cấu tạo chuyển động qua lại của màng bơm. Khi màng dịch chuyển, thể tích trong buồng bơm thay đổi liên tục, tạo ra quá trình hút và đẩy chất lỏng.

Khác với máy bơm màng khí nén sử dụng khí nén để tác động lên màng, phiên bản chạy điện sử dụng động cơ điện kết hợp với hộp giảm tốc, trục lệch tâm, cơ cấu thanh truyền hoặc cơ cấu tương đương để tạo chuyển động cho màng.

Cấu tạo này giúp bơm hoạt động ổn định trong những hệ thống không có sẵn nguồn khí nén. Người vận hành chỉ cần cung cấp nguồn điện phù hợp với động cơ, kết nối đường ống hút – xả và thiết lập các thông số vận hành cần thiết.

Một điểm đáng chú ý là máy bơm màng  chạy điện vẫn duy trì nguyên lý bơm thể tích. Vì vậy, lưu lượng của bơm phụ thuộc nhiều vào tốc độ chu kỳ của màng và thể tích dịch chuyển trong mỗi chu kỳ, thay vì chỉ phụ thuộc vào tốc độ quay như bơm ly tâm.

Dòng bơm này thường được sử dụng trong các ngành hóa chất, sơn, mực in, thực phẩm, xử lý nước, sản xuất giấy, xi măng, khai khoáng và nhiều hệ thống cần vận chuyển chất lỏng có tính chất đặc biệt.

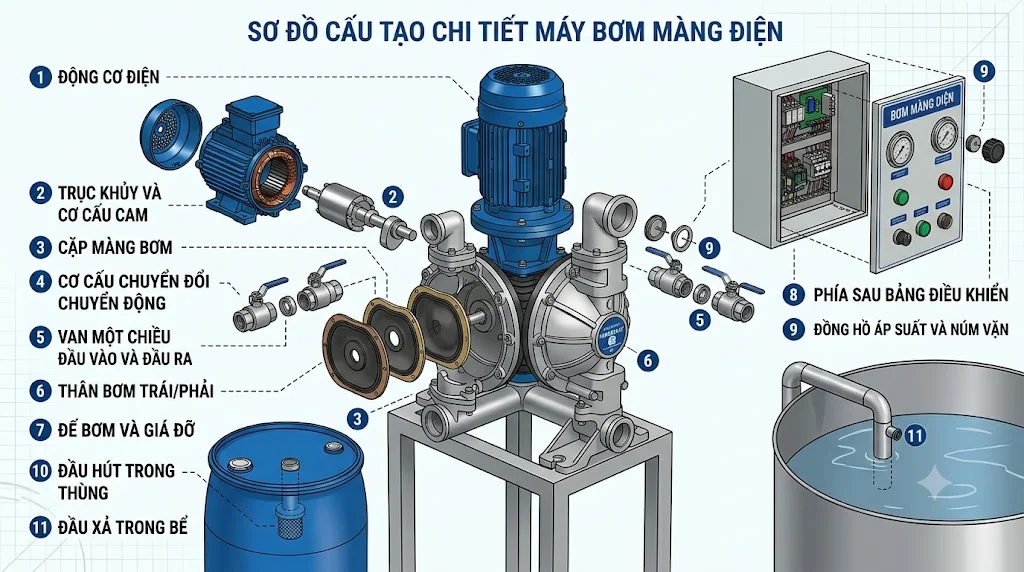

Cấu tạo của máy bơm  màng chạy điện

Cấu tạo của máy bơm màng  chạy điện có thể khác nhau giữa từng nhà sản xuất, nhưng về cơ bản gồm các bộ phận chính như động cơ điện, cơ cấu truyền động, màng bơm, buồng bơm, van hút, van xả và thân bơm.

Động cơ điện và cơ cấu truyền động

Động cơ điện là bộ phận cung cấp năng lượng cho toàn bộ máy bơm. Tùy công suất, thiết kế có thể sử dụng động cơ một pha hoặc ba pha. Động cơ thường được ghép với hộp giảm tốc hoặc cơ cấu truyền động để chuyển chuyển động quay thành chuyển động tịnh tiến qua lại của màng.

Cơ cấu truyền động đóng vai trò rất quan trọng vì tốc độ chuyển động của màng ảnh hưởng trực tiếp đến lưu lượng, độ rung, mức tiêu hao năng lượng và tuổi thọ của màng.

Một số thiết kế sử dụng cơ cấu lệch tâm hoặc thanh truyền để tạo hành trình màng. Khi trục quay, cơ cấu này biến chuyển động quay thành chuyển động qua lại. Việc kiểm soát tốc độ động cơ bằng biến tần hoặc bộ điều khiển phù hợp có thể giúp điều chỉnh lưu lượng trong phạm vi cho phép.

Màng bơm và buồng bơm

Màng bơm là bộ phận tiếp xúc trực tiếp hoặc gián tiếp với lưu chất tùy theo thiết kế. Màng có nhiệm vụ thay đổi thể tích buồng bơm để tạo ra quá trình hút và đẩy.

Vật liệu màng cần được lựa chọn dựa trên tính chất hóa học, nhiệt độ và độ nhớt của chất lỏng. Một số vật liệu thường gặp gồm PTFE, EPDM, NBR, FKM và các loại elastomer chuyên dụng.

Buồng bơm thường được chế tạo từ nhựa kỹ thuật, gang, nhôm, inox hoặc vật liệu chống ăn mòn. Với hóa chất mạnh, vật liệu thân bơm và màng phải được kiểm tra khả năng tương thích trước khi đưa vào vận hành.

Van hút và van xả

Hai hệ thống van một chiều giúp kiểm soát hướng chuyển động của chất lỏng. Khi màng tạo ra áp suất âm trong buồng bơm, van hút mở để chất lỏng đi vào. Khi màng di chuyển theo chiều ngược lại, áp suất trong buồng tăng lên, van hút đóng và van xả mở để chất lỏng được đưa ra ngoài.

Van bi là kiểu kết cấu khá phổ biến trong bơm màng. Đường kính bi, vật liệu bi và vật liệu đế van cần phù hợp với lưu chất để tránh kẹt van, mài mòn hoặc rò rỉ ngược.

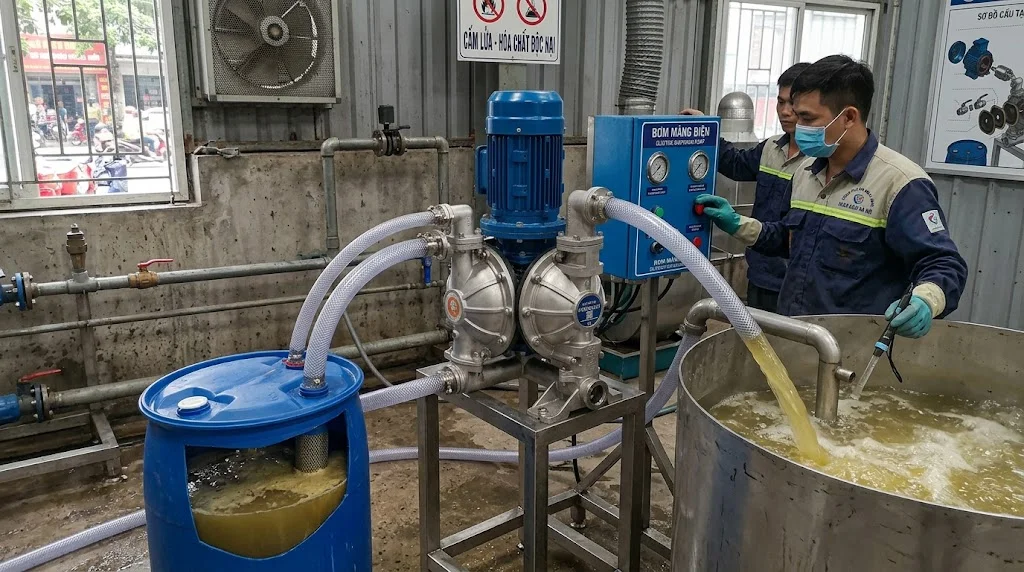

Nguyên lý hoạt động của máy  bơm màng chạy điện

Nguyên lý làm việc của máy bơm  màng chạy điện dựa trên sự thay đổi thể tích trong buồng bơm.

Khi động cơ điện hoạt động, mô-men xoắn được truyền qua cơ cấu truyền động. Cơ cấu này tạo chuyển động qua lại cho màng bơm. Trong một nửa chu kỳ, màng kéo lùi tạo ra áp suất thấp trong buồng bơm. Van hút mở và chất lỏng được hút từ bể chứa hoặc đường ống đầu vào vào buồng bơm.

Khi màng chuyển động theo chiều ngược lại, thể tích buồng bơm giảm xuống. Áp suất bên trong tăng lên làm van hút đóng, đồng thời van xả mở. Chất lỏng được đẩy ra đường ống xả.

Chu kỳ hút – đẩy lặp lại liên tục tạo nên dòng chảy.

Do đây là bơm thể tích, lưu lượng có xu hướng tăng khi tăng tốc độ chu kỳ của màng. Tuy nhiên, không nên hiểu rằng chỉ cần tăng tốc độ động cơ là có thể tăng lưu lượng không giới hạn. Giới hạn thực tế còn phụ thuộc vào áp suất xả, độ nhớt, chiều dài đường ống, kích thước van, vật liệu màng và khả năng chịu tải của cơ cấu truyền động.

Dòng chảy của bơm màng thường có tính chất dao động theo từng chu kỳ. Nếu hệ thống yêu cầu dòng chảy ổn định hơn, có thể sử dụng bình giảm xung hoặc thiết bị giảm dao động phù hợp.

Ưu điểm của máy bơm màng  chạy điện

Một ưu điểm lớn của máy bơm màng  chạy điện là không cần hệ thống khí nén. Điều này đặc biệt hữu ích tại những nhà máy không có máy nén khí hoặc muốn giảm số lượng thiết bị phụ trợ.

Bơm cũng có khả năng xử lý nhiều loại chất lỏng mà bơm ly tâm thông thường gặp khó khăn. Chất lỏng có độ nhớt cao, chứa một lượng hạt rắn nhất định hoặc có tính chất ăn mòn có thể được xử lý nếu lựa chọn đúng vật liệu màng, van và thân bơm.

Khả năng tự mồi cũng là một điểm đáng chú ý ở nhiều thiết kế bơm màng. Tuy nhiên, chiều cao tự mồi thực tế không nên lấy theo con số quảng cáo chung mà phải căn cứ vào model, nhiệt độ, độ nhớt và điều kiện đường hút.

Bên cạnh đó, cấu tạo màng giúp cách ly cơ cấu truyền động khỏi lưu chất. Khi hệ thống được thiết kế đúng, nguy cơ chất lỏng tiếp xúc với các bộ phận truyền động được giảm đáng kể.

Việc điều chỉnh tốc độ bằng biến tần cũng tạo ra khả năng kiểm soát lưu lượng tương đối linh hoạt. Đây là lợi thế trong các dây chuyền cần định lượng hoặc thay đổi lưu lượng theo từng giai đoạn sản xuất.

Nhược điểm cần lưu ý

Mặc dù có nhiều ưu điểm, máy bơm màng  chạy điện cũng tồn tại một số hạn chế.

Trước hết, dòng chảy của bơm có tính dao động do màng hoạt động theo chu kỳ hút – đẩy. Với hệ thống yêu cầu dòng chảy liên tục và rất ổn định, cần xem xét lắp thêm bộ giảm xung hoặc lựa chọn một công nghệ bơm khác.

Màng bơm và van là những bộ phận chịu tác động cơ học liên tục nên có thể trở thành chi tiết hao mòn. Tuổi thọ phụ thuộc vào tần suất hoạt động, nhiệt độ, hóa chất, áp suất và đặc tính của lưu chất.

Bơm cũng không phù hợp với mọi loại chất lỏng. Nếu chất lỏng có nhiệt độ vượt giới hạn vật liệu màng hoặc có hóa chất không tương thích với elastomer, màng có thể bị trương nở, giòn, nứt hoặc mất tính đàn hồi.

Ngoài ra, khi bơm chất lỏng có hạt rắn, cần kiểm tra kích thước hạt tối đa mà van và buồng bơm cho phép. Hạt quá lớn hoặc vật liệu có tính mài mòn cao có thể làm giảm tuổi thọ của van và màng.

Các loại máy bơm màng chạy điện phổ biến

Bơm màng điện dẫn động cơ khí

Đây là dạng phổ biến sử dụng động cơ điện kết hợp hộp giảm tốc và cơ cấu cơ khí để tạo chuyển động cho màng. Ưu điểm của thiết kế này là kết cấu tương đối trực quan và có thể đáp ứng nhiều mức lưu lượng, áp suất.

Bơm thường được lựa chọn cho các hệ thống cần vận hành liên tục, vận chuyển hóa chất, bùn, chất lỏng có độ nhớt hoặc các lưu chất chứa tạp chất.

Tốc độ động cơ có thể được điều chỉnh thông qua biến tần nếu nhà sản xuất cho phép. Khi đó, người vận hành có thể điều chỉnh lưu lượng bằng cách thay đổi tần số, đồng thời tránh để bơm chạy quá nhanh gây tăng tải cho màng và cơ cấu truyền động.

Bơm màng điện dạng định lượng

Một số máy bơm màng chạy điện được thiết kế chuyên cho mục đích định lượng. Loại này thường chú trọng khả năng kiểm soát lưu lượng và độ chính xác hơn là chỉ đạt lưu lượng lớn.

Bơm định lượng màng được ứng dụng trong châm hóa chất, xử lý nước, điều chỉnh pH, châm chất khử trùng và các dây chuyền cần đưa một lượng hóa chất xác định vào hệ thống.

Khi lựa chọn, cần phân biệt rõ bơm màng điện thông thường với bơm định lượng màng. Không phải bơm màng nào cũng có độ chính xác đủ cao để thực hiện nhiệm vụ định lượng.

Vật liệu màng bơm thường dùng

Không nên lựa chọn màng chỉ dựa vào tên vật liệu. Cùng một loại vật liệu nhưng khả năng tương thích có thể khác nhau tùy nồng độ hóa chất, nhiệt độ và thời gian tiếp xúc.

Đặc biệt với hóa chất ăn mòn, cần kiểm tra bảng tương thích hóa chất của nhà sản xuất. Đây là bước quan trọng để tránh tình trạng bơm mới đưa vào vận hành đã xuất hiện hiện tượng phồng màng, nứt màng hoặc suy giảm độ kín.

Ứng dụng của máy bơm màng chạy điện

Máy bơm màng chạy điện được ứng dụng khá rộng trong công nghiệp nhờ khả năng xử lý nhiều loại lưu chất.

Trong ngành hóa chất, bơm được sử dụng để chuyển axit, kiềm, dung dịch hóa chất và các loại chất lỏng có tính ăn mòn khi vật liệu được lựa chọn phù hợp.

Trong ngành sơn và mực in, bơm có thể vận chuyển các chất lỏng có độ nhớt cao mà không nhất thiết phải sử dụng tốc độ quay quá lớn.

Trong xử lý nước và nước thải, thiết bị có thể được dùng cho bùn, polymer, hóa chất xử lý và các dòng chất lỏng có chứa cặn.

Trong ngành thực phẩm, bơm màng có thể được sử dụng với một số loại nguyên liệu dạng lỏng hoặc bán nhớt khi thiết kế đáp ứng yêu cầu vệ sinh của dây chuyền. Với ứng dụng thực phẩm, cần kiểm tra riêng vật liệu tiếp xúc sản phẩm và tiêu chuẩn vệ sinh mà thiết bị đáp ứng.

Ngoài ra, bơm còn xuất hiện trong ngành giấy, khai khoáng, gốm sứ, sản xuất vật liệu xây dựng và nhiều hệ thống xử lý chất lỏng đặc thù.

Cách lựa chọn máy bơm màng chạy điện

Để chọn đúng máy bơm, không nên chỉ dựa vào lưu lượng tối đa được ghi trên catalogue. Cần xác định đồng thời nhiều thông số.

Lưu lượng: Xác định lưu lượng làm việc thực tế, chẳng hạn m³/h hoặc L/min. Nên có khoảng dự phòng hợp lý nhưng không nên chọn bơm quá lớn khiến bơm thường xuyên phải hoạt động ở điều kiện không tối ưu.

Áp suất xả: Đây là thông số rất quan trọng vì bơm thể tích có thể tạo áp suất đáng kể. Cần xác định áp suất làm việc và áp suất tối đa của hệ thống.

Độ nhớt: Chất lỏng càng nhớt thì tổn thất đường ống và khả năng nạp đầy buồng bơm càng bị ảnh hưởng. Không nên lấy thông số dành cho nước để áp dụng trực tiếp cho dầu, sơn hoặc dung dịch đặc.

Nhiệt độ: Nhiệt độ ảnh hưởng trực tiếp đến vật liệu màng, van và thân bơm.

Tính chất hóa học: Cần xác định nồng độ, pH, khả năng ăn mòn và các thành phần trong chất lỏng.

Hạt rắn: Nếu chất lỏng chứa cặn hoặc hạt rắn, cần biết kích thước hạt và tỷ lệ chất rắn để lựa chọn van và cấu hình bơm phù hợp.

Ngoài các yếu tố trên, cần kiểm tra nguồn điện, công suất động cơ, cấp bảo vệ động cơ, phương thức điều khiển và điều kiện môi trường lắp đặt.

Lắp đặt và vận hành

Đường hút cần được thiết kế hợp lý để giảm tổn thất áp suất. Đối với chất lỏng có độ nhớt cao, đường hút quá nhỏ hoặc quá dài có thể khiến bơm khó nạp đầy buồng bơm.

Đường ống phải được đỡ độc lập, tránh truyền tải trọng trực tiếp lên thân bơm. Các mối nối cũng cần được kiểm tra kỹ để tránh lọt khí vào đường hút.

Ở phía xả, cần xem xét áp suất đường ống và lắp đặt thiết bị bảo vệ phù hợp. Đặc biệt với bơm thể tích, không nên để hệ thống có khả năng đóng kín hoàn toàn đường xả mà không có cơ chế bảo vệ áp suất phù hợp với thiết kế bơm.

Khi chạy thử, nên bắt đầu ở tốc độ thấp và kiểm tra tiếng ồn, rung động, rò rỉ, áp suất và lưu lượng. Sau đó mới tăng dần đến điều kiện làm việc.

Không nên vận hành bơm vượt quá giới hạn về áp suất, nhiệt độ, tốc độ chu kỳ hoặc vật liệu mà nhà sản xuất quy định.

Bảo dưỡng máy bơm màng chạy điện

Bảo dưỡng định kỳ giúp kéo dài tuổi thọ của màng, van và cơ cấu truyền động.

Cần kiểm tra tình trạng màng, đặc biệt khi bơm hóa chất hoặc chất lỏng có tính mài mòn. Nếu phát hiện màng bị phồng, chai cứng, nứt hoặc biến dạng, cần thay thế trước khi xảy ra sự cố nghiêm trọng.

Van hút và van xả cũng cần được kiểm tra. Cặn bẩn bám tại bi hoặc đế van có thể khiến van đóng không kín, làm giảm lưu lượng và khiến bơm hoạt động không ổn định.

Phần động cơ và hộp giảm tốc cần được kiểm tra theo hướng dẫn của nhà sản xuất. Dầu hộp số, ổ bi, phớt và các bộ phận truyền động phải được bảo dưỡng theo đúng chu kỳ.

Nếu lưu lượng giảm bất thường, không nên mặc định rằng màng đã hỏng. Nguyên nhân có thể nằm ở đường hút bị tắc, van bị kẹt, lọt khí, áp suất xả tăng hoặc chất lỏng thay đổi độ nhớt.

So sánh máy bơm màng chạy điện và bơm màng khí nén

Việc lựa chọn không nên dựa vào việc loại nào "tốt hơn" một cách tuyệt đối. Nếu nhà máy đã có hệ thống khí nén ổn định, bơm khí nén có thể là lựa chọn hợp lý. Ngược lại, khi nguồn điện thuận tiện và không muốn đầu tư hệ thống khí nén, bơm màng chạy điện thường có lợi thế hơn.

Các lỗi thường gặp

Một trong những lỗi phổ biến là bơm chạy nhưng lưu lượng thấp. Nguyên nhân có thể do đường hút bị tắc, van một chiều không kín, màng bị xuống cấp hoặc áp suất xả vượt điều kiện thiết kế.

Hiện tượng rung mạnh có thể liên quan đến tốc độ vận hành, cơ cấu truyền động, chân đế, đường ống hoặc hiện tượng dao động của dòng chất lỏng. Cần kiểm tra cả bơm và hệ thống thay vì chỉ tập trung vào một bộ phận.

Nếu xuất hiện rò rỉ tại thân bơm, cần dừng thiết bị và xác định vị trí rò. Không nên tiếp tục vận hành khi chất lỏng là hóa chất độc hại hoặc ăn mòn.

Trường hợp động cơ nóng bất thường có thể xuất phát từ quá tải, điện áp không phù hợp, cơ cấu truyền động bị kẹt hoặc bơm đang làm việc ngoài phạm vi thiết kế.

FAQ về máy bơm màng chạy điện

Máy bơm màng chạy điện có tự mồi không?

Nhiều dòng máy bơm màng chạy điện có khả năng tự mồi, nhưng chiều cao tự mồi thực tế phụ thuộc vào từng model và điều kiện vận hành. Độ nhớt chất lỏng, nhiệt độ, đường kính ống hút, chiều dài đường hút và tình trạng van đều ảnh hưởng đến khả năng tự mồi. Vì vậy, khi lựa chọn cần kiểm tra thông số tự mồi do nhà sản xuất công bố thay vì áp dụng một giá trị chung cho tất cả các loại bơm màng.

Máy bơm màng chạy điện có bơm được chất lỏng đặc không?

Có thể. Đây là một trong những ứng dụng đáng chú ý của công nghệ bơm màng. Tuy nhiên, khả năng bơm chất lỏng đặc phụ thuộc vào độ nhớt thực tế và thiết kế của từng model. Khi chất lỏng quá nhớt, cần tăng kích thước đường hút, giảm tổn thất đường ống và lựa chọn tốc độ bơm phù hợp để tránh tình trạng buồng bơm không được nạp đầy.

Máy bơm màng chạy điện có bơm được hóa chất không?

Có, nhưng phải lựa chọn vật liệu tiếp xúc phù hợp. Không thể chỉ dựa vào công suất hoặc lưu lượng của bơm để quyết định. Cần kiểm tra vật liệu màng, van, thân bơm và các gioăng kín đối với chính loại hóa chất, nồng độ và nhiệt độ làm việc. Với hóa chất có tính ăn mòn cao, việc kiểm tra tương thích vật liệu trước khi mua là yêu cầu rất quan trọng.

Máy bơm màng chạy điện có chạy khô được không?

Khả năng chạy khô phụ thuộc vào thiết kế cụ thể. Một số dòng bơm màng có thể chịu điều kiện chạy khô trong khoảng thời gian nhất định, nhưng không nên mặc định mọi bơm màng đều có thể chạy khô liên tục. Đặc biệt, cơ cấu truyền động và các chi tiết làm kín vẫn có thể bị ảnh hưởng nếu vận hành lâu trong điều kiện ngoài thiết kế. Cần tham khảo hướng dẫn của nhà sản xuất trước khi cho bơm hoạt động không có lưu chất.

Nên chọn bơm màng điện hay bơm ly tâm?

Nếu chất lỏng loãng, sạch và cần lưu lượng lớn với dòng chảy tương đối ổn định, bơm ly tâm thường là lựa chọn kinh tế. Ngược lại, khi cần bơm chất lỏng nhớt, hóa chất, bùn hoặc lưu chất chứa hạt rắn, bơm màng có thể phù hợp hơn. Bơm màng cũng có lợi thế trong những hệ thống cần khả năng tự mồi hoặc vận chuyển lưu chất mà bơm ly tâm khó xử lý.

Kết luận

Máy bơm màng chạy điện là giải pháp phù hợp cho nhiều hệ thống cần vận chuyển hóa chất, chất lỏng có độ nhớt cao, bùn hoặc các lưu chất đặc thù mà không muốn phụ thuộc vào hệ thống khí nén. Việc lựa chọn thiết bị cần dựa trên lưu lượng, áp suất, độ nhớt, nhiệt độ, thành phần hóa học, hàm lượng hạt rắn và điều kiện nguồn điện.

Đặc biệt, cần lựa chọn đúng vật liệu màng và van vì đây là những bộ phận ảnh hưởng trực tiếp đến độ bền, khả năng chống ăn mòn và độ ổn định của thiết bị. Khi được lựa chọn và lắp đặt đúng kỹ thuật, bơm có thể đáp ứng tốt các yêu cầu vận hành liên tục trong nhiều ngành công nghiệp.

Để lựa chọn chính xác model, người dùng nên cung cấp lưu lượng cần bơm, áp suất hoặc chiều cao đẩy, loại chất lỏng, nhiệt độ, độ nhớt, kích thước hạt rắn và nguồn điện hiện có. Đây là cơ sở quan trọng để xác định cấu hình máy bơm màng chạy điện.
