Bơm nước đa tầng cánh là gì? Cấu tạo, nguyên lý và ứng dụng

Bơm nước đa tầng cánh là dòng máy bơm sử dụng nhiều bánh công tác được bố trí nối tiếp trên cùng một trục để tạo ra áp suất và cột áp cao hơn so với nhiều loại bơm một tầng cánh. Đây là thiết bị thường được sử dụng trong các hệ thống cấp nước, tăng áp, tưới tiêu, sản xuất công nghiệp và các ứng dụng cần đưa nước lên cao.

Nhờ thiết kế nhiều tầng cánh, nước được gia tăng năng lượng qua từng tầng trước khi đi đến cửa xả. Số lượng tầng cánh càng phù hợp với yêu cầu cột áp thì máy càng có khả năng đáp ứng tốt các hệ thống cần áp lực nước ổn định.

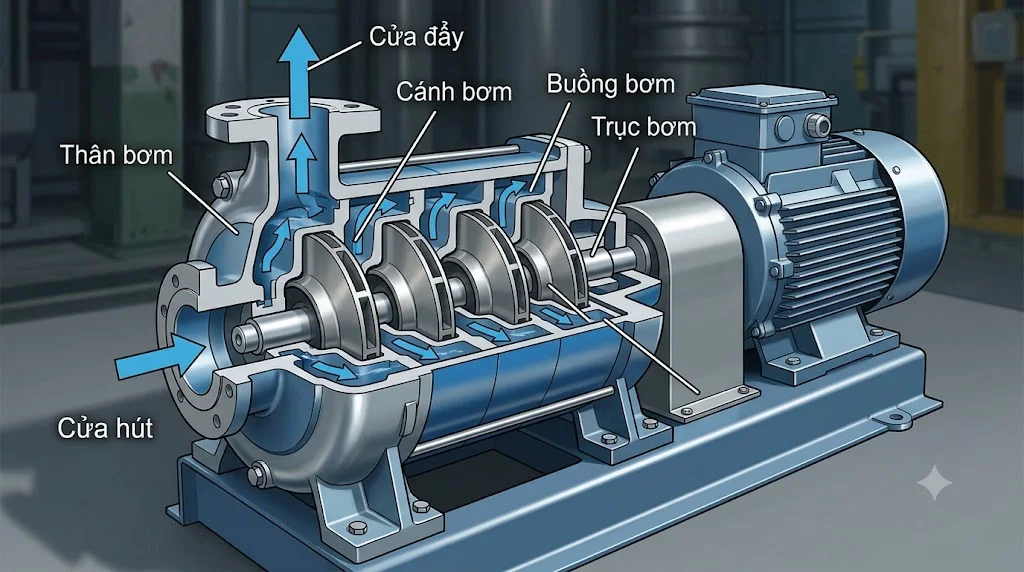

Bơm nước đa tầng  cánh là gì?

Bơm nước đa tầng  cánh còn được gọi là bơm đa tầng, bơm nhiều tầng cánh hoặc multistage pump. Khác với bơm ly tâm một tầng chỉ có một bánh công tác chính, bơm đa tầng sử dụng nhiều bánh công tác liên tiếp để tăng áp suất của dòng nước.

Trong quá trình hoạt động, nước đi qua từng tầng cánh và được bánh công tác tiếp tục truyền năng lượng. Tổng cột áp của máy là kết quả từ sự đóng góp của nhiều tầng bơm, do đó thiết bị có thể đạt cột áp lớn trong khi vẫn duy trì cấu trúc tương đối gọn.

Tùy thiết kế, bơm đa tầng cánh có thể được chế tạo theo dạng trục ngang hoặc trục đứng. Hai kiểu này có đặc điểm lắp đặt và phạm vi ứng dụng khác nhau.

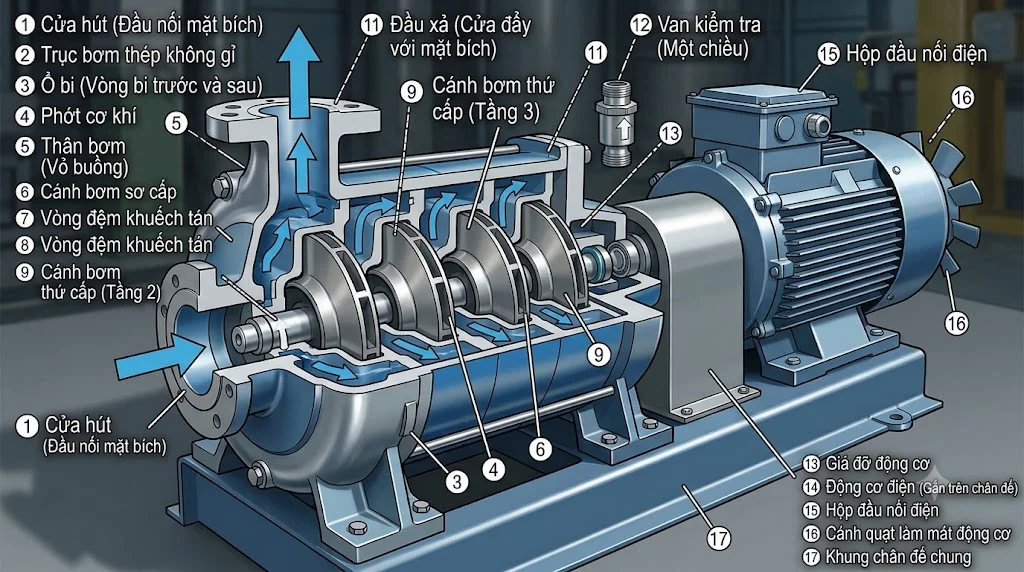

Cấu tạo của bơm nước đa tầng  cánh

Bánh công tác

Bánh công tác là bộ phận trực tiếp truyền năng lượng cho nước. Trong bơm đa tầng cánh, nhiều bánh công tác được bố trí liên tiếp trên cùng một trục để tạo thành nhiều cấp tăng áp.

Mỗi bánh công tác góp phần tạo thêm cột áp cho dòng nước. Vì vậy, số tầng cánh là một trong những yếu tố quan trọng quyết định khả năng tạo áp của máy bơm.

Trục bơm

Trục bơm có nhiệm vụ truyền chuyển động quay từ động cơ đến toàn bộ các bánh công tác. Do phải làm việc với nhiều tầng cánh, trục cần có độ chính xác và độ cứng phù hợp để hạn chế rung động trong quá trình vận hành.

Trục thường được chế tạo từ vật liệu kim loại có độ bền cơ học tốt. Tùy từng model, kết cấu trục và vật liệu có thể khác nhau để đáp ứng điều kiện làm việc cụ thể.

Buồng bơm và các tầng dẫn hướng

Buồng bơm bao quanh hệ thống bánh công tác và định hướng dòng nước qua từng tầng. Các bộ phận dẫn hướng giúp chuyển dòng nước từ tầng trước sang tầng tiếp theo một cách phù hợp.

Thiết kế buồng bơm ảnh hưởng trực tiếp đến hiệu suất thủy lực, độ ổn định và khả năng chịu áp của thiết bị. Đối với những model dùng cho hệ thống áp suất cao, kết cấu thân bơm cần được thiết kế phù hợp với áp lực làm việc.

Phớt cơ khí và ổ đỡ

Phớt cơ khí có nhiệm vụ hạn chế nước rò rỉ tại vị trí trục đi xuyên qua thân bơm. Đây là bộ phận cần được kiểm tra định kỳ vì phớt có thể bị mài mòn sau thời gian dài vận hành.

Ổ đỡ giúp trục quay ổn định và giảm ma sát trong quá trình hoạt động. Tình trạng ổ đỡ, phớt và trục có ảnh hưởng lớn đến độ rung, tiếng ồn và tuổi thọ của máy.

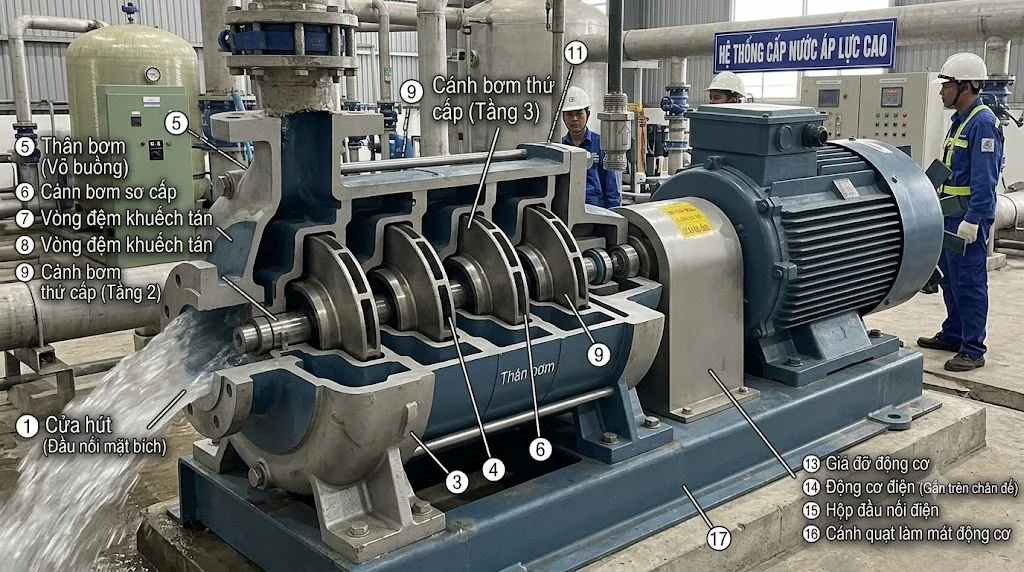

Nguyên lý hoạt động của bơm nước đa tầng cánh

Bơm nước đa tầng cánh hoạt động dựa trên nguyên lý bơm ly tâm. Khi động cơ quay, trục bơm truyền chuyển động đến các bánh công tác, làm nước được hút vào tầng đầu tiên.

Sau khi đi qua bánh công tác thứ nhất, nước được truyền thêm năng lượng và chuyển sang tầng tiếp theo. Quá trình này lặp lại qua các tầng cánh, khiến áp suất và cột áp của dòng nước tăng dần.

Cuối cùng, nước được đưa đến cửa xả với áp suất cao hơn đáng kể so với đầu vào. Nhờ nguyên lý này, bơm đa tầng đặc biệt phù hợp với những hệ thống yêu cầu cột áp lớn nhưng không muốn sử dụng một bánh công tác có kích thước quá lớn.

Ưu điểm của bơm nước đa tầng  cánh

Ưu điểm nổi bật nhất của bơm đa tầng cánh là khả năng tạo cột áp cao. Thay vì phải tăng kích thước một bánh công tác, nhà sản xuất có thể sử dụng nhiều tầng cánh để phân bổ quá trình tăng áp.

Thiết bị cũng có thể duy trì kích thước tương đối gọn so với một số phương án bơm có cùng yêu cầu cột áp. Đây là lợi thế khi lắp đặt trong các hệ thống cấp nước cho nhà cao tầng hoặc dây chuyền công nghiệp có không gian hạn chế.

Ngoài ra, nhiều dòng bơm đa tầng được thiết kế với hiệu suất tốt khi làm việc gần điểm vận hành định mức. Nếu lựa chọn đúng lưu lượng và cột áp, máy có thể đáp ứng ổn định nhu cầu cấp nước trong thời gian dài.

Phân loại bơm nước đa tầng cánh

Bơm đa tầng cánh trục đứng

Bơm đa tầng cánh trục đứng có các tầng bơm được xếp theo phương thẳng đứng. Thiết kế này thường có ưu điểm về diện tích lắp đặt và phù hợp với các hệ thống cần áp suất cao.

Loại bơm này thường xuất hiện trong hệ thống tăng áp, cấp nước tòa nhà, hệ thống lọc và các dây chuyền công nghiệp. Khi lắp đặt cần đảm bảo nền móng và đường ống phù hợp để hạn chế rung động.

Bơm đa tầng cánh trục ngang

Bơm đa tầng cánh trục ngang có trục và cụm bánh công tác được bố trí theo phương ngang. Cấu hình này thuận tiện cho một số hệ thống công nghiệp và các ứng dụng cần bảo trì, tháo lắp thiết bị thường xuyên.

So với bơm trục đứng, bơm trục ngang thường có yêu cầu không gian lắp đặt khác biệt. Việc lựa chọn cần căn cứ vào mặt bằng, điều kiện đường ống và yêu cầu kỹ thuật của hệ thống.

Bơm đa tầng cánh bằng inox

Bơm đa tầng cánh inox sử dụng thép không gỉ cho một phần hoặc nhiều bộ phận tiếp xúc với nước. Vật liệu inox giúp tăng khả năng chống ăn mòn và phù hợp với những môi trường yêu cầu cao hơn về độ sạch của dòng nước.

Dòng bơm này thường được sử dụng trong hệ thống cấp nước sạch, thực phẩm, xử lý nước và một số ứng dụng công nghiệp. Tuy nhiên, cần kiểm tra chính xác mác inox và vật liệu của từng bộ phận thay vì chỉ dựa vào tên gọi sản phẩm.

Ứng dụng của bơm nước đa tầng  cánh

Cấp nước cho nhà cao tầng

Bơm đa tầng  cánh thường được sử dụng trong hệ thống cấp nước cho các tòa nhà cao tầng do có khả năng tạo cột áp lớn. Máy có thể đưa nước từ bể chứa lên các tầng cao hoặc cung cấp áp lực cho hệ thống phân phối.

Trong các hệ thống tăng áp, việc lựa chọn máy cần dựa trên tổng nhu cầu lưu lượng và cột áp cần thiết. Nếu chọn máy có cột áp quá thấp, nước có thể không đạt áp lực yêu cầu tại các điểm dùng nước xa hoặc ở vị trí cao.

Hệ thống tưới tiêu

Bơm đa tầng cánh có thể được sử dụng cho hệ thống tưới cần áp suất tương đối cao, chẳng hạn hệ thống tưới phun hoặc tưới có đường ống dài. Khả năng tạo áp giúp nước duy trì áp lực cần thiết tại các đầu tưới.

Tuy nhiên, không phải hệ thống tưới nào cũng cần bơm đa tầng. Nếu hệ thống có lưu lượng lớn nhưng cột áp thấp, một loại bơm khác có thể phù hợp và tiết kiệm chi phí hơn.

Ứng dụng công nghiệp

Trong công nghiệp, bơm đa tầng có thể được sử dụng để cấp nước cho dây chuyền sản xuất, hệ thống làm mát, nồi hơi, xử lý nước hoặc các quy trình cần áp suất cao. Tùy từng ứng dụng, vật liệu và cấu hình máy sẽ được lựa chọn khác nhau.

Đối với hệ thống công nghiệp vận hành liên tục, cần đặc biệt quan tâm đến hiệu suất, nhiệt độ chất lỏng, áp suất, vật liệu chế tạo và khả năng cung cấp phụ tùng thay thế. Đây là những yếu tố ảnh hưởng trực tiếp đến chi phí vận hành lâu dài.

Cách chọn bơm nước đa tầng cánh phù hợp

Trước tiên cần xác định lưu lượng Q mà hệ thống yêu cầu, thường được tính theo m³/h hoặc lít/phút. Lưu lượng phải dựa trên nhu cầu sử dụng thực tế thay vì lựa chọn máy có công suất lớn nhất có thể.

Tiếp theo cần tính cột áp H, bao gồm chiều cao cần bơm, tổn thất áp suất trên đường ống, van, co, lọc và các thiết bị khác. Đối với nhà cao tầng hoặc hệ thống đường ống dài, việc tính đầy đủ tổn thất là đặc biệt quan trọng.

Ngoài Q và H, cần xem xét công suất động cơ, điện áp sử dụng, nhiệt độ nước, đường kính đường ống hút – xả và điều kiện lắp đặt. Nếu nước có tính ăn mòn hoặc yêu cầu vệ sinh cao, vật liệu thân bơm và bánh công tác cũng cần được lựa chọn phù hợp.

Không nên chọn máy chỉ dựa vào công suất motor. Một máy có công suất lớn nhưng đường đặc tính không phù hợp với điểm làm việc thực tế vẫn có thể gây lãng phí điện năng và vận hành không ổn định.

Bơm nước đa tầng cánh khác gì bơm một tầng cánh?

Điểm khác biệt chính nằm ở số lượng bánh công tác và khả năng tạo cột áp. Bơm một tầng cánh sử dụng một bánh công tác nên thường phù hợp với các ứng dụng có yêu cầu cột áp vừa phải, trong khi bơm đa tầng sử dụng nhiều bánh công tác để đạt cột áp cao hơn.

Bơm đa tầng thường được ưu tiên khi cần áp lực nước lớn và ổn định. Ngược lại, nếu hệ thống chủ yếu cần lưu lượng lớn với cột áp không quá cao, bơm một tầng có thể là phương án đơn giản và kinh tế hơn.

FAQ về bơm nước đa tầng cánh

Bơm nước đa tầng cánh dùng để làm gì?

Bơm nước đa tầng cánh chủ yếu được sử dụng trong những hệ thống cần cột áp cao như cấp nước nhà cao tầng, tăng áp, tưới tiêu và nhiều ứng dụng công nghiệp. Nhiều tầng cánh giúp máy tăng năng lượng cho dòng nước qua từng cấp. Nhờ đó, thiết bị có thể đáp ứng các hệ thống cần đưa nước lên cao hoặc duy trì áp lực lớn.

Bơm đa tầng cánh có đẩy nước cao không?

Có, đây là một trong những ưu điểm nổi bật của bơm đa tầng cánh. Khi số tầng cánh và thiết kế thủy lực phù hợp, máy có thể tạo cột áp cao hơn nhiều dòng bơm một tầng có cùng kích thước tương đối. Tuy nhiên, chiều cao đẩy thực tế phải được xác định dựa trên đường đặc tính của model và tổn thất của toàn bộ hệ thống.

Có nên dùng bơm đa tầng cánh cho gia đình không?

Bơm đa tầng cánh có thể sử dụng cho gia đình nếu ngôi nhà có nhu cầu áp lực cao, nhiều tầng hoặc hệ thống cần tăng áp mạnh. Tuy nhiên, đối với nhà ở thông thường, một máy bơm tăng áp hoặc bơm ly tâm phù hợp có thể đã đáp ứng đủ nhu cầu. Việc sử dụng bơm đa tầng chỉ nên thực hiện khi các thông số lưu lượng và cột áp thực tế cho thấy đây là lựa chọn cần thiết.

Kết luận

Bơm nước  đa tầng cánh là giải pháp hiệu quả cho các hệ thống cần cột áp cao, áp lực ổn định và khả năng vận chuyển nước qua khoảng cách hoặc độ cao lớn. Cấu tạo nhiều bánh công tác cho phép máy tăng áp qua từng tầng, tạo nên đặc tính phù hợp với nhiều ứng dụng cấp nước và công nghiệp.

Khi lựa chọn thiết bị, người dùng cần quan tâm đồng thời đến lưu lượng, cột áp, công suất, số tầng cánh, vật liệu, điện áp và điều kiện lắp đặt. Đặc biệt, cần xác định đúng điểm làm việc của hệ thống thay vì chỉ lựa chọn theo công suất motor.

Nếu được lựa chọn và lắp đặt đúng kỹ thuật, bơm đa tầng cánh có thể vận hành ổn định, đáp ứng tốt nhu cầu cấp nước áp lực cao và tối ưu hiệu quả sử dụng năng lượng trong thời gian dài. bơm nước đa tầng cánh
