Ký hiệu đóng mở van nước là gì? Cách đọc và ý nghĩa các ký hiệu phổ biến

Ký hiệu đóng mở van nước là các dấu hiệu, biểu tượng hoặc quy ước được sử dụng để xác định trạng thái đóng (Closed) hoặc mở (Open) của van trong quá trình vận hành hệ thống đường ống. Những ký hiệu này xuất hiện trên thân van, tay gạt, vô lăng, bộ truyền động, bản vẽ kỹ thuật, sơ đồ P&ID và các tài liệu hướng dẫn nhằm giúp người vận hành nhận biết nhanh tình trạng của van.

Trong hệ thống cấp nước, phòng cháy chữa cháy (PCCC), HVAC, xử lý nước và các nhà máy công nghiệp, việc hiểu đúng Ký hiệu đóng mở van  nước có ý nghĩa rất quan trọng. Chỉ cần thao tác nhầm giữa trạng thái đóng và mở cũng có thể làm gián đoạn dây chuyền sản xuất, gây rò rỉ lưu chất hoặc ảnh hưởng đến an toàn của toàn bộ hệ thống.

Hiện nay, các nhà sản xuất van công nghiệp đều áp dụng những tiêu chuẩn ký hiệu tương đối thống nhất. Tuy nhiên, tùy từng loại van như van bi, van cổng, van bướm hay van cầu mà cách nhận biết trạng thái đóng mở sẽ có sự khác nhau.

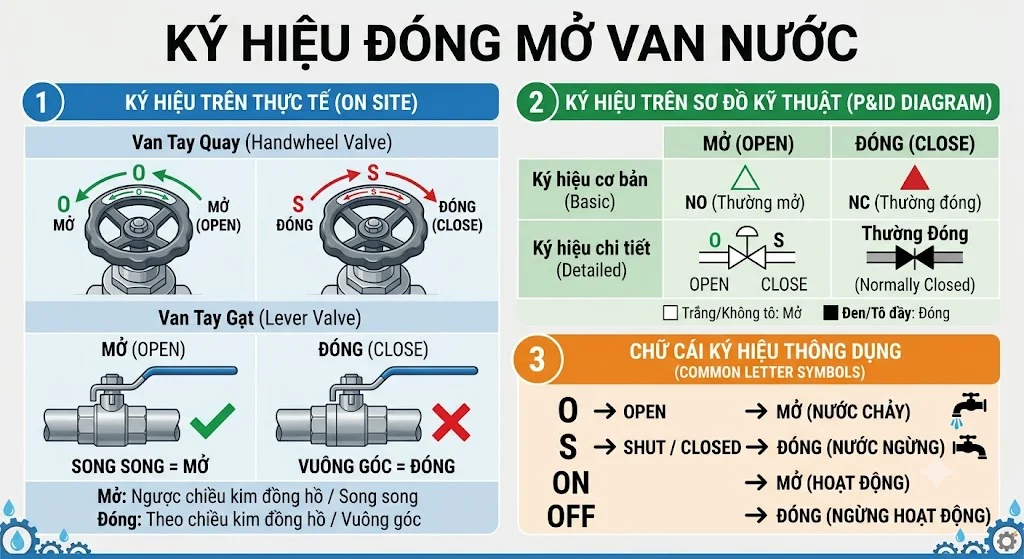

Ký hiệu đóng mở van  nước là gì?

Ký hiệu đóng mở van  nước là tập hợp các biểu tượng, chữ viết hoặc dấu mũi tên được thiết kế để thể hiện trạng thái vận hành của van. Các ký hiệu này giúp người sử dụng xác định nhanh van đang ở vị trí mở hoàn toàn, đóng hoàn toàn hay đang trong quá trình điều tiết lưu lượng.

Trong thực tế, ký hiệu có thể được thể hiện dưới nhiều hình thức khác nhau như:

• Chữ OPEN và CLOSE trên thân van.

• Ký hiệu O (Open) và C (Close).

• Mũi tên chỉ chiều quay.

• Hướng của tay gạt.

• Biểu tượng trên bộ truyền động điện hoặc khí nén.

• Ký hiệu trên bản vẽ kỹ thuật và sơ đồ P&ID.

Việc hiểu đúng các ký hiệu này giúp giảm thời gian thao tác, hạn chế nhầm lẫn trong quá trình vận hành và nâng cao độ an toàn cho hệ thống.

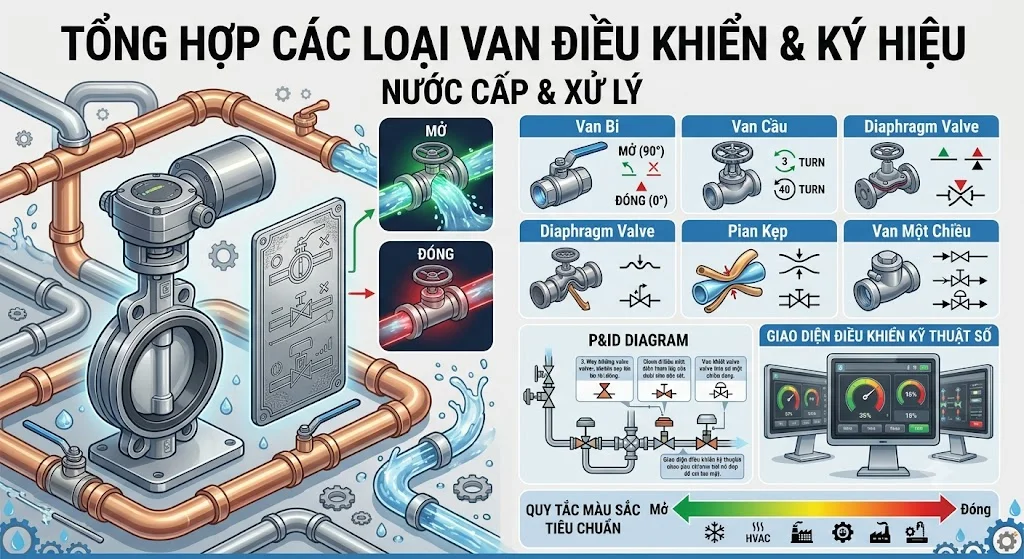

Các Ký hiệu đóng mở van  nước phổ biến

Ký hiệu OPEN và CLOSE

Đây là ký hiệu phổ biến nhất trên các loại van công nghiệp.

• OPEN: Van đang mở hoặc quay theo chiều để mở van.

• CLOSE: Van đang đóng hoặc quay theo chiều để đóng van.

Trên nhiều loại van tay quay, hai chữ này được đúc nổi hoặc in trực tiếp trên nắp hộp số hoặc thân van. Một số nhà sản xuất còn bổ sung mũi tên chỉ chiều quay để người vận hành thao tác chính xác hơn.

Việc sử dụng chữ tiếng Anh giúp các sản phẩm có thể sử dụng thống nhất trên nhiều thị trường quốc tế.

Ký hiệu O và C

Nhiều loại van không ghi đầy đủ chữ mà chỉ sử dụng:

• O = Open (Mở)

• C = Close (Đóng)

Đây là cách ký hiệu ngắn gọn nhưng vẫn rất dễ nhận biết.

Các ký hiệu này thường xuất hiện trên tay gạt, bộ truyền động điện hoặc bộ điều khiển khí nén.

Mũi tên chỉ chiều quay

Một số dòng van tay quay sử dụng mũi tên để hướng dẫn thao tác.

Thông thường:

• Mũi tên theo chiều kim đồng hồ → Đóng van.

• Mũi tên ngược chiều kim đồng hồ → Mở van.

Tuy nhiên, người sử dụng vẫn nên kiểm tra hướng dẫn của từng nhà sản xuất vì một số dòng van đặc biệt có thể áp dụng cơ cấu khác.

Ký hiệu trên tay gạt

Đối với van bi và van bướm, trạng thái đóng mở thường được xác định thông qua vị trí của tay gạt.

Nếu tay gạt nằm song song với đường ống, van đang ở trạng thái mở hoàn toàn.

Nếu tay gạt nằm vuông góc với đường ống, van đang ở trạng thái đóng hoàn toàn.

Đây là cách nhận biết nhanh nhất và được áp dụng trên hầu hết các loại van bi cũng như van bướm vận hành bằng tay.

Ký hiệu trên bộ truyền động

Các bộ truyền động điện hoặc khí nén thường có cửa sổ hiển thị trạng thái.

Những ký hiệu phổ biến gồm:

• OPEN

• CLOSE

• ON

• OFF

• O

• C

Một số bộ điều khiển hiện đại còn tích hợp đèn LED hoặc màn hình hiển thị góc mở của van để người vận hành theo dõi chính xác hơn.

Ký hiệu đóng mở của từng loại van nước

Van bi

Van bi sử dụng viên bi xoay 90° để đóng mở dòng chảy.

Cách nhận biết rất đơn giản:

• Tay gạt song song với đường ống → Van mở.

• Tay gạt vuông góc với đường ống → Van đóng.

Đây là quy ước gần như thống nhất trên toàn thế giới.

Van bướm

Van bướm cũng sử dụng cơ cấu xoay 90°.

Vị trí tay gạt hoặc hộp số sẽ thể hiện trực tiếp trạng thái của đĩa van.

Nếu đĩa van song song với dòng chảy, lưu chất đi qua tự do. Khi đĩa van xoay vuông góc, dòng lưu chất sẽ bị chặn lại.

Van cổng

Van cổng không thể xác định trạng thái bằng hướng tay quay.

Thông thường:

• Quay vô lăng ngược chiều kim đồng hồ → Mở van.

• Quay theo chiều kim đồng hồ → Đóng van.

Một số dòng van ty nổi còn có thể quan sát trực tiếp chiều cao của ty van để biết trạng thái đóng mở.

Van cầu

Van cầu cũng sử dụng vô lăng quay nhiều vòng.

Người vận hành cần quay nhiều vòng theo hướng quy định để đưa đĩa van lên hoặc xuống.

Do không thể nhận biết bằng mắt thường nên nhiều hệ thống thường gắn thêm chỉ thị hành trình hoặc cảm biến vị trí.

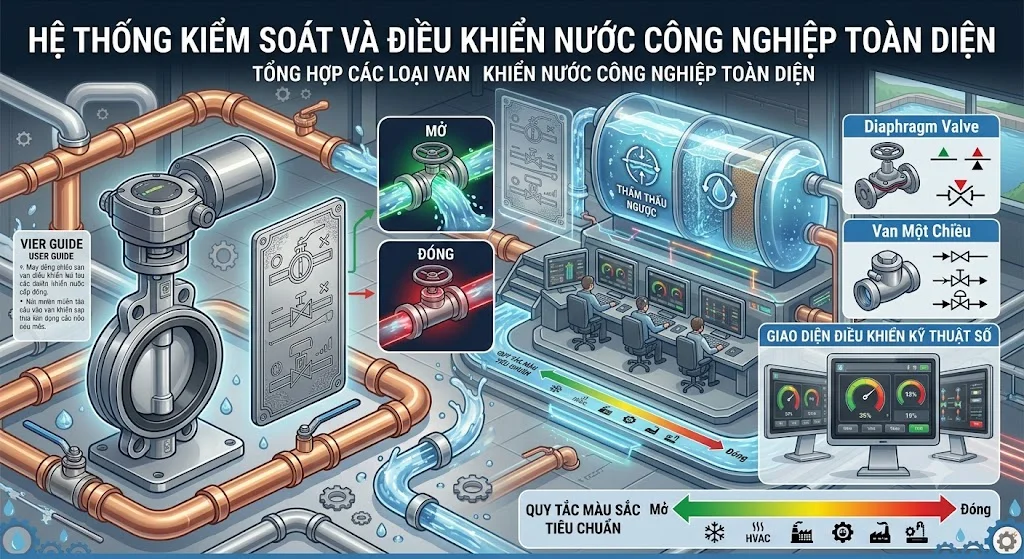

Ký hiệu đóng mở van  nước trên bản vẽ kỹ thuật

Trong bản vẽ đường ống và sơ đồ P&ID, trạng thái của van thường được biểu diễn bằng các ký hiệu tiêu chuẩn.

Ví dụ:

• Van thường mở (Normally Open - NO).

• Van thường đóng (Normally Closed - NC).

• Van điều khiển bằng điện.

• Van điều khiển bằng khí nén.

• Van tay.

• Van một chiều.

• Van an toàn.

Các ký hiệu này giúp kỹ sư và đơn vị thi công dễ dàng xác định chức năng của từng thiết bị trong hệ thống mà không cần mô tả bằng văn bản.

Khi đọc bản vẽ, cần kết hợp ký hiệu van với bảng chú thích (Legend) để tránh nhầm lẫn giữa các tiêu chuẩn như ISO, ANSI hoặc DIN.

Ưu điểm của việc sử dụng Ký hiệu đóng mở van nước

Việc áp dụng Ký hiệu đóng mở van  nước mang lại nhiều lợi ích trong quá trình vận hành và bảo trì hệ thống.

Trước hết, các ký hiệu giúp người vận hành nhận biết nhanh trạng thái của van mà không cần tháo thiết bị hoặc kiểm tra trực tiếp bên trong. Điều này đặc biệt quan trọng đối với các hệ thống có hàng trăm hoặc hàng nghìn van.

Ngoài ra, việc thống nhất ký hiệu còn giúp giảm sai sót trong quá trình vận hành, nâng cao mức độ an toàn và rút ngắn thời gian xử lý sự cố. Đối với các nhà máy có quy trình bảo trì định kỳ, ký hiệu rõ ràng cũng giúp việc kiểm tra, ghi nhận và bàn giao công việc trở nên thuận tiện hơn.

Ứng dụng của Ký hiệu đóng mở van nước

Ký hiệu đóng mở van  nước được sử dụng trong hầu hết các hệ thống đường ống hiện nay.

Trong hệ thống cấp nước sinh hoạt, ký hiệu giúp người sử dụng xác định nhanh vị trí van tổng, van nhánh hoặc van khóa từng khu vực. Trong hệ thống PCCC, việc nhận biết đúng trạng thái van là yếu tố rất quan trọng để bảo đảm hệ thống luôn sẵn sàng hoạt động.

Đối với các nhà máy công nghiệp, ký hiệu đóng mở được sử dụng trên toàn bộ hệ thống hơi, nước, khí nén, dầu, hóa chất và hệ thống xử lý nước. Ngoài ra, chúng còn xuất hiện trong bản vẽ thiết kế, tài liệu hướng dẫn vận hành và các quy trình bảo trì nhằm bảo đảm mọi nhân sự đều thao tác theo cùng một tiêu chuẩn.

Kinh nghiệm nhận biết Ký hiệu đóng mở van  nước

Khi làm việc với hệ thống đường ống, người vận hành nên kiểm tra đồng thời vị trí tay gạt, mũi tên chỉ chiều quay và các ký hiệu được in trên thân van để xác định chính xác trạng thái đóng mở. Không nên chỉ dựa vào cảm nhận hoặc kinh nghiệm vì mỗi loại van có thể có cấu tạo khác nhau.

Đối với các hệ thống tự động, nên quan sát thêm đèn báo, màn hình hiển thị hoặc tín hiệu phản hồi từ bộ truyền động để xác nhận trạng thái thực tế của van. Trong trường hợp không có ký hiệu rõ ràng hoặc ký hiệu đã bị mờ theo thời gian, nên bổ sung nhãn nhận dạng mới để tránh nhầm lẫn trong quá trình vận hành và bảo trì.

FAQ – Câu hỏi thường gặp về Ký hiệu đóng mở van nước

Ký hiệu OPEN và CLOSE trên van có ý nghĩa gì?

OPEN là ký hiệu cho biết van đang mở hoặc hướng quay để mở van, trong khi CLOSE biểu thị trạng thái đóng hoặc hướng quay để đóng van. Đây là quy ước quốc tế được áp dụng trên hầu hết các loại van công nghiệp và van dân dụng.

Làm sao nhận biết van bi đang mở hay đóng?

Đối với van bi, cách nhận biết đơn giản nhất là quan sát vị trí của tay gạt. Nếu tay gạt song song với đường ống thì van đang mở, còn nếu tay gạt vuông góc với đường ống thì van đã đóng hoàn toàn.

Van cổng có nhận biết trạng thái bằng tay quay được không?

Không. Tay quay của van cổng không thể hiện trực tiếp trạng thái đóng mở như van bi. Người vận hành cần dựa vào số vòng quay, chỉ thị hành trình hoặc quan sát ty van đối với loại van ty nổi.

Ký hiệu NO và NC trên bản vẽ có nghĩa là gì?

NO (Normally Open) là van ở trạng thái mở khi hệ thống hoạt động bình thường, còn NC (Normally Closed) là van ở trạng thái đóng trong điều kiện bình thường. Hai ký hiệu này thường được sử dụng trên sơ đồ điều khiển và bản vẽ P&ID.

Tại sao cần hiểu đúng Ký hiệu đóng mở van nước?

Việc hiểu đúng ký hiệu giúp vận hành hệ thống an toàn, hạn chế thao tác sai và giảm nguy cơ xảy ra sự cố. Đồng thời, các ký hiệu thống nhất cũng giúp việc bảo trì, sửa chữa và đào tạo nhân sự trở nên hiệu quả hơn.

Kết luận

Ký hiệu đóng mở van nước là một phần quan trọng trong quá trình vận hành và quản lý hệ thống đường ống. Từ các ký hiệu như OPEN, CLOSE, O, C, mũi tên chỉ chiều quay đến vị trí tay gạt hoặc các ký hiệu trên bản vẽ kỹ thuật, tất cả đều giúp người sử dụng xác định nhanh trạng thái của van và thao tác chính xác. Việc hiểu rõ Ký hiệu đóng mở van nước không chỉ nâng cao hiệu quả vận hành mà còn góp phần bảo đảm an toàn, giảm thiểu sự cố và kéo dài tuổi thọ của toàn bộ hệ thống cấp nước cũng như các hệ thống công nghiệp Ký hiệu đóng mở van nước.
