Tiêu chuẩn mặt bích DIN PN16 là gì? Kích thước, thông số và ứng dụng

Tiêu chuẩn mặt bích DIN PN16 là một trong những tiêu chuẩn được sử dụng phổ biến nhất trong các hệ thống đường ống công nghiệp tại Việt Nam và nhiều quốc gia trên thế giới. Tiêu chuẩn này quy định kích thước mặt bích, đường kính vòng bulong (PCD), số lượng lỗ bulong, đường kính lỗ và khả năng chịu áp suất nhằm bảo đảm tính đồng bộ giữa các thiết bị trong hệ thống.

Các loại van công nghiệp, máy bơm, đường ống và phụ kiện sử dụng mặt bích DIN PN16 thường xuất hiện trong hệ thống cấp nước, xử lý nước thải, HVAC, phòng cháy chữa cháy (PCCC), dầu khí và nhiều ngành công nghiệp khác. Hiểu rõ tiêu chuẩn DIN PN16 sẽ giúp việc lựa chọn và lắp đặt thiết bị trở nên chính xác, an toàn và hiệu quả hơn.

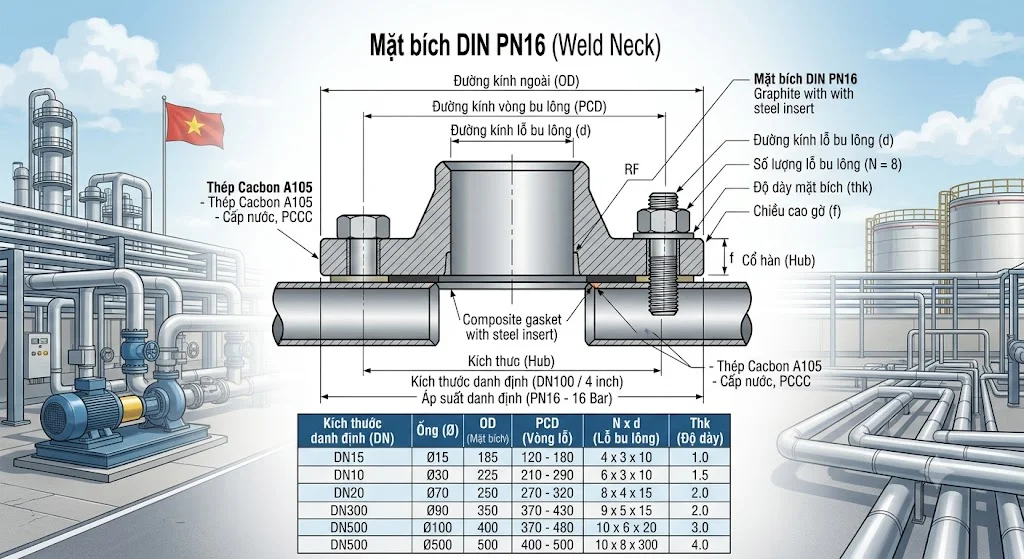

Tiêu chuẩn mặt bích DIN PN 16 là gì?

Khái niệm tiêu chuẩn DIN PN16

DIN PN16 là tiêu chuẩn mặt bích được xây dựng theo hệ tiêu chuẩn DIN (Deutsches Institut für Normung – Viện Tiêu chuẩn Đức). Trong đó, PN16 biểu thị áp suất danh nghĩa 16 bar, tương đương khoảng 1,6 MPa tại điều kiện tiêu chuẩn.

Hiện nay, tiêu chuẩn DIN truyền thống đã được hài hòa thành EN 1092-1, tuy nhiên trên thị trường tên gọi mặt bích DIN PN16 vẫn được sử dụng rất phổ biến.

Ý nghĩa của thông số PN16

PN (Pressure Nominal) là áp suất danh nghĩa của mặt bích hoặc van công nghiệp. Thông số PN16 cho biết thiết bị được thiết kế để làm việc với áp suất danh nghĩa 16 bar trong điều kiện tiêu chuẩn.

Tuy nhiên, khả năng chịu áp thực tế còn phụ thuộc vào nhiệt độ làm việc và vật liệu chế tạo. Khi nhiệt độ tăng cao, áp suất làm việc tối đa có thể giảm xuống theo bảng thông số của nhà sản xuất.

Thông số kỹ thuật của mặt bích DIN PN16

Áp suất danh nghĩa

Mặt bích DIN PN16 có áp suất danh nghĩa 16 bar và được sử dụng cho phần lớn các hệ thống cấp nước, điều hòa trung tâm, xử lý nước và công nghiệp nhẹ.

Đây là cấp áp suất phổ biến nhất trên thị trường nhờ đáp ứng tốt hầu hết các nhu cầu sử dụng thông thường.

Tiêu chuẩn kích thước

Tiêu chuẩn DIN PN16 quy định đầy đủ các thông số như:

• Đường kính danh nghĩa (DN)

• Đường kính ngoài của mặt bích (D)

• Đường kính vòng tâm bulong (PCD/K)

• Số lượng bulong

• Đường kính lỗ bulong

• Độ dày mặt bích

Việc tiêu chuẩn hóa các thông số này giúp các thiết bị từ nhiều nhà sản xuất khác nhau vẫn có thể lắp đặt đồng bộ.

Vật liệu chế tạo

Mặt bích DIN PN16 thường được chế tạo từ:

• Gang xám

• Gang cầu

• Thép carbon

• Thép mạ kẽm

• Inox 304

• Inox 316

Việc lựa chọn vật liệu phụ thuộc vào môi trường làm việc, nhiệt độ và tính ăn mòn của lưu chất.

Bảng kích thước mặt bích DIN PN16 phổ biến

DN15 đến DN50

Các kích thước nhỏ từ DN15 đến DN50 chủ yếu được sử dụng trong hệ thống cấp nước sinh hoạt, HVAC và khí nén. Những kích thước này có số lượng bulong ít và đường kính mặt bích tương đối nhỏ, thuận tiện cho việc lắp đặt.

Đây cũng là nhóm kích thước được sử dụng nhiều nhất trong các công trình dân dụng và thương mại.

DN65 đến DN200

Các kích thước từ DN65 đến DN200 được sử dụng phổ biến trong hệ thống cấp nước công nghiệp, phòng cháy chữa cháy và xử lý nước. Khi kích thước tăng lên, số lượng bulong và đường kính vòng bulong cũng tăng theo nhằm bảo đảm khả năng chịu áp.

Việc siết bulong đúng lực là yếu tố quan trọng để duy trì độ kín của mối nối.

DN250 trở lên

Đối với các hệ thống đường ống lớn như nhà máy nước, nhiệt điện hoặc hóa chất, mặt bích DIN PN16 có thể được sản xuất đến DN1200 hoặc lớn hơn. Các kích thước này yêu cầu quy trình lắp đặt và căn chỉnh chính xác để tránh rò rỉ.

Thông thường, việc thi công sẽ sử dụng thiết bị nâng và dụng cụ siết lực chuyên dụng.

Ưu điểm của mặt bích DIN PN16

Khả năng lắp lẫn cao

Do được sản xuất theo tiêu chuẩn quốc tế, mặt bích DIN PN16 có thể kết nối với nhiều loại van, bơm và phụ kiện từ các thương hiệu khác nhau.

Điều này giúp việc thay thế hoặc mở rộng hệ thống trở nên đơn giản và tiết kiệm chi phí.

Độ kín tốt

Khi kết hợp với gioăng phù hợp và siết bulong đúng kỹ thuật, mặt bích DIN PN16 tạo ra mối nối kín, hạn chế tối đa hiện tượng rò rỉ.

Đây là yếu tố quan trọng đối với các hệ thống nước sạch, hóa chất và khí nén.

Độ bền cao

Mặt bích được chế tạo từ các vật liệu chịu lực và chống ăn mòn tốt, có khả năng làm việc ổn định trong nhiều điều kiện môi trường khác nhau.

Nếu được lắp đặt đúng kỹ thuật và bảo trì định kỳ, tuổi thọ của mặt bích có thể kéo dài hàng chục năm.

Ứng dụng của mặt bích DIN PN16

Hệ thống cấp nước

Mặt bích DIN PN16 được sử dụng rộng rãi để kết nối van, máy bơm và đường ống trong hệ thống cấp nước sạch và nước sinh hoạt.

Khả năng chịu áp suất phù hợp giúp hệ thống vận hành ổn định trong thời gian dài.

Hệ thống phòng cháy chữa cháy

Trong hệ thống PCCC, tiêu chuẩn DIN PN16 thường được áp dụng cho các van cổng, van bướm, van một chiều và các thiết bị khác.

Mối nối mặt bích giúp việc bảo trì và thay thế thiết bị trở nên nhanh chóng hơn.

Nhà máy công nghiệp

Các nhà máy thực phẩm, hóa chất, xử lý nước và HVAC sử dụng mặt bích DIN PN16 để kết nối đường ống với thiết bị công nghệ.

Nhờ tính đồng bộ cao, quá trình thi công và bảo trì được thực hiện thuận lợi.

Cách lựa chọn mặt bích DIN PN16 phù hợp

Xác định đúng kích thước DN Tiêu chuẩn mặt bích DIN PN16

Cần lựa chọn mặt bích có cùng kích thước danh nghĩa với đường ống và thiết bị. Việc sử dụng sai kích thước sẽ gây khó khăn trong quá trình lắp đặt và ảnh hưởng đến độ kín.

Nên kiểm tra kỹ bản vẽ thiết kế hoặc thông số kỹ thuật trước khi đặt hàng.

Lựa chọn vật liệu phù hợp Tiêu chuẩn mặt bích DIN PN16

Gang thích hợp cho hệ thống nước, thép carbon phù hợp với hơi và dầu, còn inox là lựa chọn tối ưu cho môi trường hóa chất hoặc thực phẩm.

Vật liệu đúng sẽ giúp kéo dài tuổi thọ và giảm chi phí bảo trì.

Kiểm tra tiêu chuẩn kết nối

Ngoài DIN PN16, trên thị trường còn có các tiêu chuẩn như ANSI, JIS và BS. Người dùng cần kiểm tra chính xác tiêu chuẩn của toàn bộ hệ thống để tránh không lắp ghép được.

Không nên kết hợp các tiêu chuẩn mặt bích khác nhau nếu không có phụ kiện chuyển đổi phù hợp.

FAQ về Tiêu chuẩn mặt bích DIN PN16

Tiêu chuẩn mặt bích DIN PN16 có nghĩa là gì?

DIN PN16 là tiêu chuẩn mặt bích theo hệ tiêu chuẩn Đức, trong đó PN16 biểu thị áp suất danh nghĩa 16 bar. Tiêu chuẩn này quy định kích thước và thông số kỹ thuật để các thiết bị có thể kết nối đồng bộ.

Ngày nay, tiêu chuẩn này thường tương ứng với EN 1092-1 PN16 nhưng tên gọi DIN PN16 vẫn được sử dụng rất phổ biến.

Tiêu chuẩn mặt bích DIN PN16 chịu được áp suất bao nhiêu?

PN16 có áp suất danh nghĩa 16 bar, tương đương khoảng 1,6 MPa. Tuy nhiên, áp suất làm việc thực tế còn phụ thuộc vào nhiệt độ và vật liệu chế tạo của mặt bích hoặc thiết bị.

Người dùng nên tham khảo bảng áp suất – nhiệt độ của nhà sản xuất để lựa chọn chính xác.

DIN PN16 có lắp được với ANSI hay JIS không?

Thông thường không. Mặc dù một số kích thước có thể gần giống nhau, nhưng đường kính vòng bulong, số lượng lỗ và kích thước mặt bích giữa DIN, ANSI và JIS có sự khác biệt.

Nếu cần kết nối các tiêu chuẩn khác nhau, nên sử dụng mặt bích chuyển đổi hoặc phụ kiện chuyên dụng.

Tiêu chuẩn mặt bích DIN PN16 thường làm bằng vật liệu gì?

Các vật liệu phổ biến gồm gang cầu, gang xám, thép carbon, inox 304 và inox 316. Việc lựa chọn phụ thuộc vào áp suất, nhiệt độ và đặc tính của lưu chất trong hệ thống.

Mỗi vật liệu đều có ưu điểm riêng về khả năng chịu ăn mòn và chi phí đầu tư.

Mua mặt bích DIN PN16 ở đâu uy tín?

Nên lựa chọn các đơn vị chuyên cung cấp van công nghiệp và phụ kiện đường ống có đầy đủ chứng nhận CO, CQ và khả năng tư vấn kỹ thuật. Nhà cung cấp uy tín sẽ giúp lựa chọn đúng tiêu chuẩn, vật liệu và kích thước phù hợp với hệ thống.

Điều này giúp giảm rủi ro trong quá trình lắp đặt và nâng cao hiệu quả sử dụng lâu dài.

Kết luận

Tiêu chuẩn mặt bích DIN PN16 là một trong những tiêu chuẩn kết nối phổ biến nhất trong các hệ thống đường ống công nghiệp và dân dụng. Với áp suất danh nghĩa 16 bar, kích thước được tiêu chuẩn hóa và khả năng lắp ghép đồng bộ, DIN PN16 đáp ứng tốt yêu cầu của nhiều lĩnh vực như cấp nước, PCCC, HVAC và xử lý nước. Việc lựa chọn đúng kích thước, vật liệu và tiêu chuẩn kết nối sẽ giúp hệ thống vận hành an toàn, ổn định và bền bỉ trong thời gian dài Tiêu chuẩn mặt bích DIN PN16.
