3/4 Ball Valve là gì? Cấu tạo, thông số và ứng dụng thực tế

Van bi 3 4 Ball Valve là một trong những kích thước van bi được sử dụng phổ biến trong hệ thống cấp nước, khí nén, dầu, hơi và nhiều ứng dụng công nghiệp. Với kích thước 3/4 inch (DN20), loại van này phù hợp với các đường ống có lưu lượng trung bình, đồng thời mang lại khả năng đóng mở nhanh, độ kín cao và tuổi thọ lâu dài.

Hiện nay, van bi 3/4 inch được sản xuất từ nhiều vật liệu như đồng, inox, thép và nhựa, cùng với các kiểu kết nối ren hoặc mặt bích. Việc lựa chọn đúng loại van sẽ giúp hệ thống vận hành ổn định, giảm thất thoát lưu chất và tối ưu chi phí bảo trì.

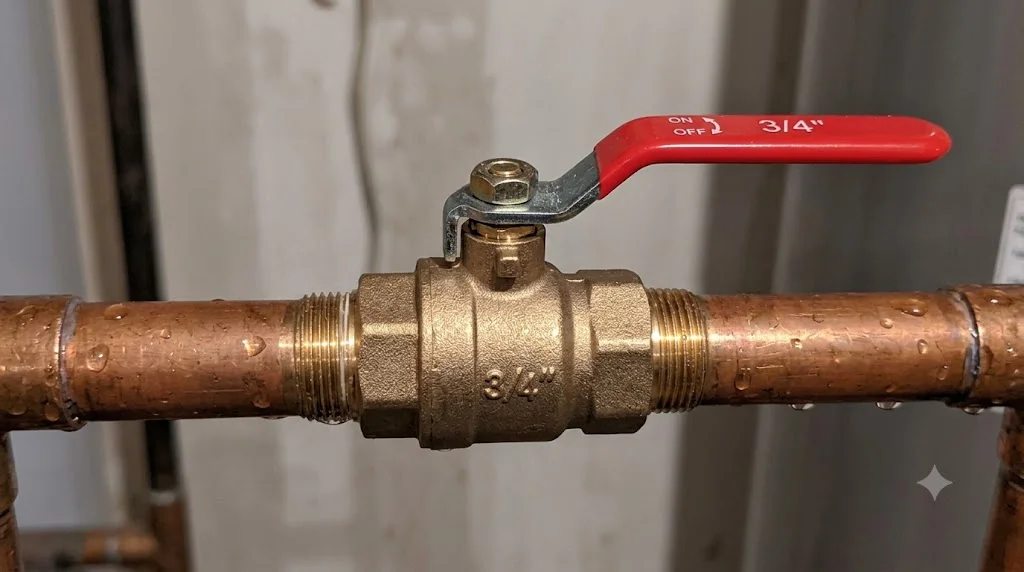

3 4 Ball Valve là gì?

Khái niệm 3 4 Ball Valve

3/4 Ball Valve là van bi có kích thước danh nghĩa 3/4 inch, tương đương DN20 theo tiêu chuẩn quốc tế. Van sử dụng một viên bi có lỗ xuyên tâm để điều khiển dòng lưu chất đi qua hoặc ngăn dòng chảy trong đường ống.

Chỉ cần xoay tay gạt hoặc bộ truyền động một góc 90 độ, van sẽ chuyển từ trạng thái mở sang đóng hoặc ngược lại. Thiết kế này giúp thao tác nhanh, đơn giản và hạn chế tổn thất áp suất.

Kích thước quy đổi của van bi 3/4 inch

Van bi 3/4 inch tương đương với DN20 hoặc đường kính danh nghĩa khoảng 20 mm. Đây là kích thước được sử dụng phổ biến trong hệ thống nước sinh hoạt, khí nén, máy bơm và nhiều thiết bị công nghiệp.

Tuy nhiên, kích thước thực tế của ren hoặc mặt bích sẽ phụ thuộc vào tiêu chuẩn sản xuất như BSP, NPT, DIN hoặc ANSI.

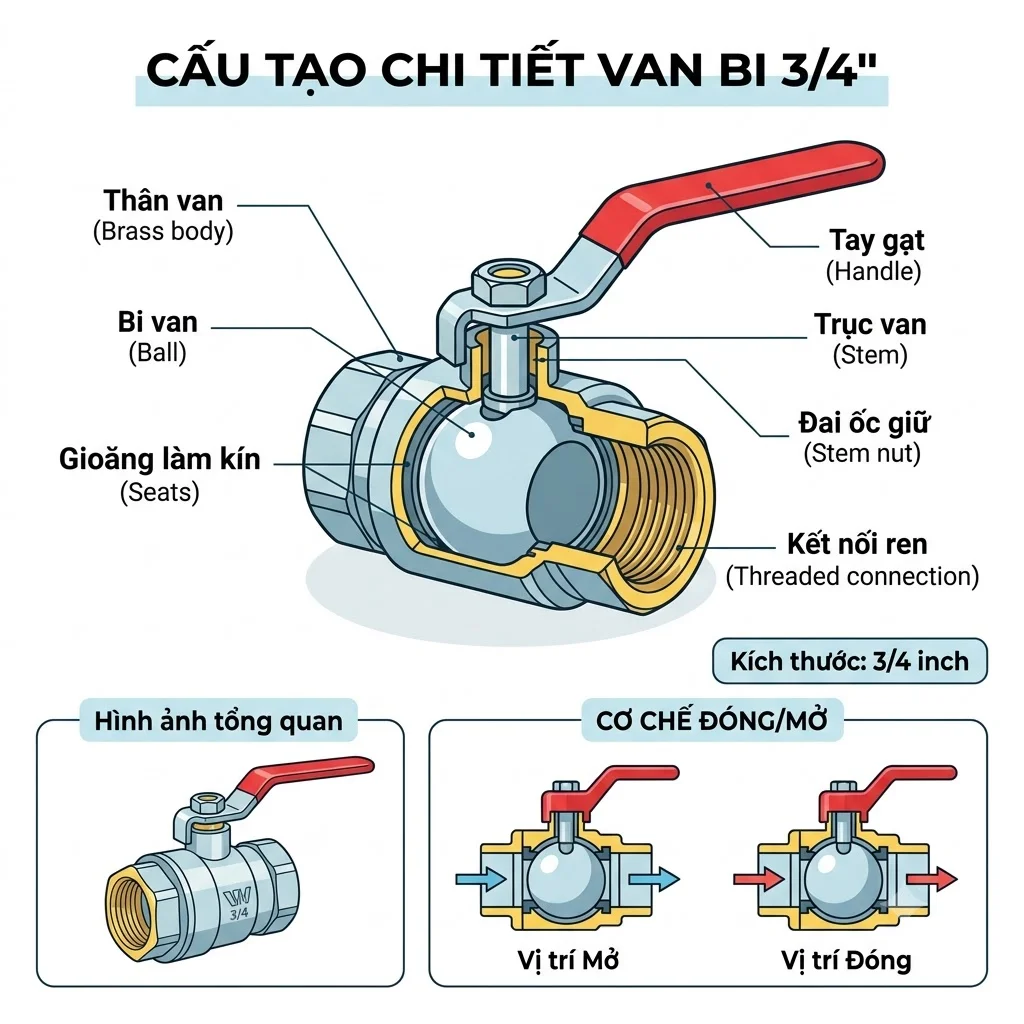

Cấu tạo của 3/4 Ball Valve

Thân van

Thân van thường được chế tạo từ đồng, inox 304, inox 316, thép carbon hoặc nhựa PVC/uPVC. Mỗi loại vật liệu sẽ phù hợp với môi trường làm việc khác nhau như nước sạch, hóa chất hoặc dầu.

Việc lựa chọn đúng vật liệu giúp tăng tuổi thọ và bảo đảm khả năng chống ăn mòn trong quá trình sử dụng.

Bi van

Bi van là bộ phận hình cầu có lỗ xuyên tâm, được gia công với độ chính xác cao để đạt độ kín tối ưu. Khi xoay bi 90 độ, dòng lưu chất sẽ được mở hoặc đóng hoàn toàn.

Bề mặt bi thường được đánh bóng nhằm giảm ma sát và hạn chế bám cặn trong quá trình vận hành.

Gioăng làm kín

Van bi sử dụng gioăng PTFE (Teflon) hoặc các vật liệu chịu hóa chất khác để tạo độ kín giữa bi van và thân van. Bộ phận này giúp ngăn rò rỉ và duy trì hiệu quả làm việc trong thời gian dài.

Đối với môi trường nhiệt độ cao, có thể sử dụng các vật liệu làm kín chuyên dụng khác.

Tay gạt hoặc bộ điều khiển

Van bi 3/4 inch có thể vận hành bằng tay gạt, tay bướm hoặc kết hợp với bộ điều khiển điện, khí nén. Đối với các hệ thống tự động hóa, bộ truyền động giúp điều khiển van từ xa một cách thuận tiện.

Việc lựa chọn phương thức vận hành phụ thuộc vào quy mô và yêu cầu kỹ thuật của hệ thống.

Các loại 3/4 Ball Valve phổ biến

Van bi đồng 3/4 inch

Van bi đồng là lựa chọn phổ biến cho hệ thống cấp nước sinh hoạt và khí nén nhờ giá thành hợp lý, khả năng chống ăn mòn tốt và dễ lắp đặt.

Loại van này thường sử dụng kết nối ren và được ứng dụng rộng rãi trong nhà ở và công trình dân dụng.

Van bi inox 3/4 inch

Van bi inox được chế tạo từ inox 304 hoặc inox 316, phù hợp với môi trường có tính ăn mòn cao hoặc yêu cầu vệ sinh nghiêm ngặt như thực phẩm, dược phẩm và hóa chất.

Sản phẩm có tuổi thọ cao nhưng chi phí đầu tư lớn hơn so với van đồng.

Van bi nhựa 3/4 inch

Van bi nhựa PVC, CPVC hoặc uPVC được sử dụng trong hệ thống nước sạch, xử lý nước và hóa chất có tính ăn mòn nhẹ. Thiết bị có trọng lượng nhẹ, giá thành thấp và không bị gỉ sét.

Đây là lựa chọn phù hợp cho nhiều ứng dụng dân dụng và công nghiệp.

Van bi điều khiển điện hoặc khí nén 3/4 inch

Đối với các hệ thống tự động hóa, van bi 3/4 inch có thể được lắp thêm bộ truyền động điện hoặc khí nén để điều khiển từ xa. Giải pháp này giúp nâng cao hiệu quả vận hành và giảm sự phụ thuộc vào thao tác thủ công.

Loại van này thường xuất hiện trong các nhà máy sản xuất và dây chuyền công nghiệp.

Ưu điểm của 3 4 Ball Valve

Đóng mở nhanh

Van bi chỉ cần xoay 90 độ để chuyển đổi giữa trạng thái mở và đóng. Điều này giúp người vận hành thao tác nhanh chóng và xử lý sự cố kịp thời.

Đây là ưu điểm nổi bật so với nhiều loại van khác.

Độ kín cao

Thiết kế bi van kết hợp với gioăng PTFE giúp hạn chế tối đa hiện tượng rò rỉ. Độ kín cao cũng giúp giảm thất thoát lưu chất và nâng cao hiệu quả vận hành của hệ thống.

Van bi là một trong những loại van có khả năng làm kín tốt nhất hiện nay.

Tổn thất áp suất thấp

Khi mở hoàn toàn, lưu chất đi qua lỗ xuyên tâm của bi van với rất ít cản trở. Điều này giúp duy trì lưu lượng và giảm tổn thất áp suất trên đường ống.

Ưu điểm này đặc biệt quan trọng đối với hệ thống bơm và cấp nước.

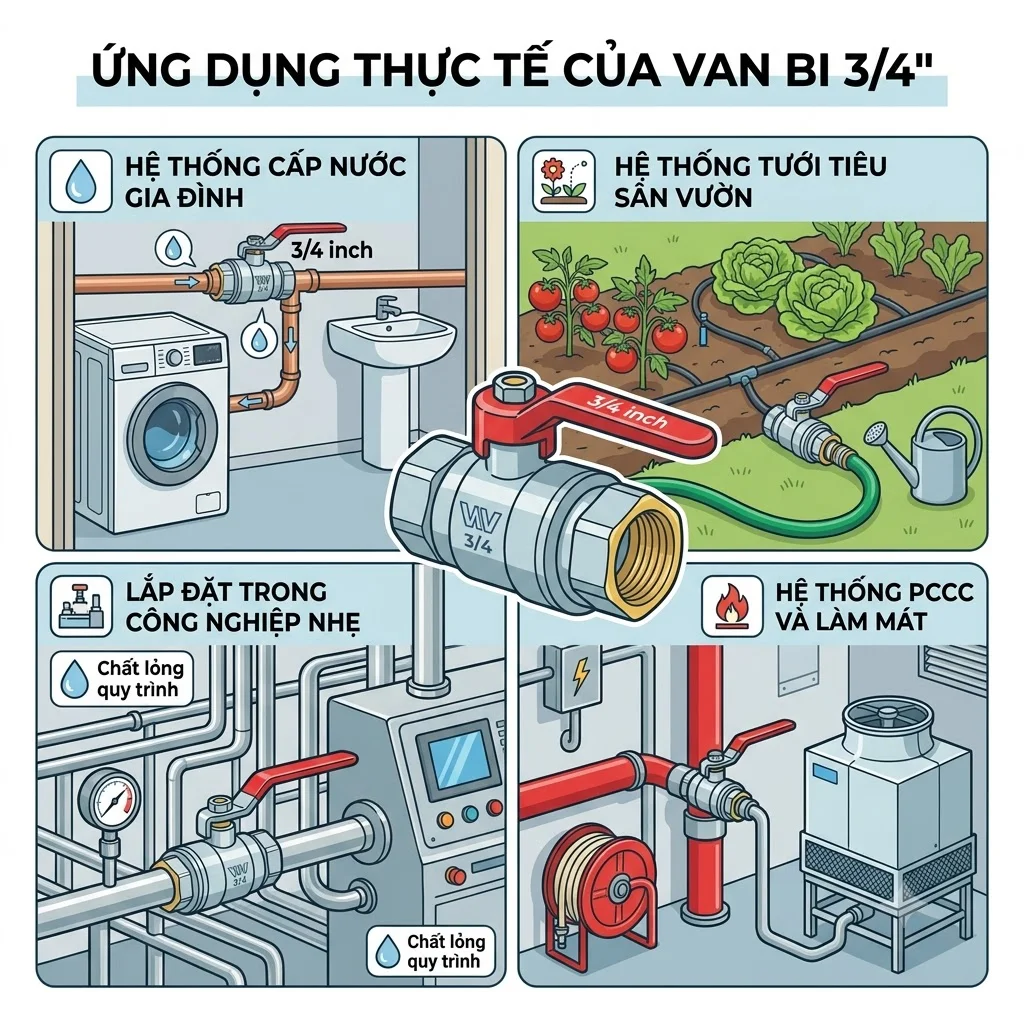

Ứng dụng của 3/4 Ball Valve

Hệ thống cấp nước

Van bi 3/4 inch được sử dụng phổ biến trong hệ thống cấp nước gia đình, chung cư và tòa nhà để đóng mở hoặc cô lập các nhánh đường ống.

Thiết bị cũng thường được lắp trước đồng hồ nước, máy bơm và bình nước nóng.

Hệ thống khí nén

Trong các nhà máy, van bi DN20 được sử dụng để kiểm soát dòng khí nén đến từng thiết bị sản xuất. Khả năng đóng mở nhanh và độ kín cao giúp hệ thống vận hành ổn định.

Đây là một trong những ứng dụng phổ biến nhất của van bi.

Ngành thực phẩm và hóa chất

Van bi inox 3/4 inch được sử dụng trong các dây chuyền sản xuất thực phẩm, đồ uống và hóa chất nhờ khả năng chống ăn mòn và đáp ứng yêu cầu vệ sinh.

Thiết bị giúp kiểm soát dòng lưu chất hiệu quả và dễ dàng vệ sinh sau khi sử dụng.

Cách lựa chọn 3/4 Ball Valve phù hợp

Chọn vật liệu theo lưu chất

Van đồng phù hợp với nước sạch và khí nén, trong khi van inox thích hợp cho hóa chất và môi trường ăn mòn. Đối với hệ thống xử lý nước hoặc hóa chất nhẹ, van nhựa là lựa chọn kinh tế.

Việc lựa chọn đúng vật liệu sẽ giúp kéo dài tuổi thọ và giảm chi phí bảo trì.

Lựa chọn tiêu chuẩn kết nối

Van 3/4 inch có thể sử dụng ren BSP, NPT hoặc mặt bích tùy theo hệ thống. Người dùng cần kiểm tra đúng tiêu chuẩn kết nối trước khi đặt mua.

Điều này giúp tránh phát sinh chi phí chuyển đổi hoặc thay thế phụ kiện.

Ưu tiên thương hiệu uy tín

Nên lựa chọn sản phẩm từ các thương hiệu có chứng nhận CO, CQ và chính sách bảo hành rõ ràng. Ngoài chất lượng sản phẩm, dịch vụ hỗ trợ kỹ thuật và khả năng cung cấp phụ tùng cũng rất quan trọng.

Một sản phẩm chính hãng sẽ mang lại hiệu quả sử dụng lâu dài và giảm thiểu rủi ro trong quá trình vận hành.

FAQ về 3 4 Ball Valve

3 4 Ball Valve tương đương DN bao nhiêu?

Van bi 3/4 inch tương đương DN20 theo tiêu chuẩn đường kính danh nghĩa. Đây là kích thước rất phổ biến trong các hệ thống cấp nước, khí nén và công nghiệp.

Tuy nhiên, cần kiểm tra thêm tiêu chuẩn ren hoặc mặt bích để bảo đảm khả năng lắp đặt.

Van bi 3/4 inch dùng cho lưu chất nào?

Van bi 3/4 inch có thể sử dụng cho nước sạch, khí nén, dầu, hơi áp suất thấp và nhiều loại hóa chất, tùy thuộc vào vật liệu chế tạo. Van đồng thường dùng cho nước, trong khi van inox phù hợp với môi trường ăn mòn.

Lựa chọn đúng vật liệu sẽ giúp tăng tuổi thọ và bảo đảm an toàn cho hệ thống.

Van bi 3/4 inch có điều tiết lưu lượng được không?

Van bi có thể điều chỉnh lưu lượng ở mức nhất định nhưng không được thiết kế để điều tiết liên tục. Nếu vận hành lâu ở trạng thái mở một phần, bi van và gioăng làm kín có thể bị mài mòn nhanh hơn.

Đối với các hệ thống cần điều chỉnh lưu lượng thường xuyên, van cầu hoặc van điều khiển sẽ là lựa chọn phù hợp hơn.

Van bi 3/4 inch nên chọn đồng hay inox?

Van đồng phù hợp với hệ thống nước sinh hoạt và khí nén nhờ chi phí hợp lý. Van inox thích hợp với môi trường hóa chất, nước biển hoặc ngành thực phẩm do khả năng chống ăn mòn và chịu nhiệt tốt hơn.

Việc lựa chọn phụ thuộc vào điều kiện vận hành và ngân sách đầu tư.

Mua 3 4 Ball Valve ở đâu uy tín?

Nên lựa chọn các đơn vị chuyên cung cấp van công nghiệp có đầy đủ chứng nhận CO, CQ, nguồn gốc xuất xứ rõ ràng và chính sách bảo hành minh bạch. Nhà cung cấp uy tín cũng sẽ hỗ trợ tư vấn kỹ thuật để lựa chọn đúng sản phẩm.

Điều này giúp bảo đảm hiệu quả sử dụng và giảm rủi ro trong quá trình vận hành.

Kết luận

3 4 Ball Valve (van bi 3/4 inch – DN20) là dòng van công nghiệp được sử dụng rộng rãi nhờ khả năng đóng mở nhanh, độ kín cao và tổn thất áp suất thấp. Với nhiều lựa chọn về vật liệu, kiểu kết nối và phương thức vận hành, sản phẩm đáp ứng tốt nhu cầu của cả hệ thống dân dụng và công nghiệp. Việc lựa chọn đúng loại van bi 3/4 inch từ nhà cung cấp uy tín sẽ giúp hệ thống hoạt động ổn định, an toàn và bền bỉ trong thời gian dài 3 4 ball valve.
