Industrial Valves là gì? Phân loại, cấu tạo và ứng dụng trong công nghiệp

Industrial Valves là thuật ngữ dùng để chỉ các loại van công nghiệp được sử dụng nhằm kiểm soát dòng chảy của chất lỏng, khí, hơi nước, dầu hoặc hóa chất trong hệ thống đường ống. Đây là một trong những thiết bị quan trọng nhất trong các nhà máy sản xuất, hệ thống cấp thoát nước, nhà máy điện, dầu khí, hóa chất, thực phẩm, dược phẩm, HVAC và phòng cháy chữa cháy (PCCC).

Mặc dù có nhiều chủng loại và nguyên lý hoạt động khác nhau, tất cả Industrial  Valves đều có chung mục đích là đóng mở, điều tiết lưu lượng, kiểm soát áp suất hoặc ngăn dòng chảy ngược của lưu chất. Việc lựa chọn đúng loại van công nghiệp không chỉ giúp hệ thống vận hành ổn định mà còn nâng cao hiệu suất, giảm tiêu hao năng lượng và kéo dài tuổi thọ của toàn bộ đường ống cũng như các thiết bị liên quan.

Ngày nay, cùng với sự phát triển của tự động hóa, Industrial  Valves không chỉ được vận hành bằng tay mà còn tích hợp bộ truyền động điện, khí nén hoặc thủy lực để đáp ứng các yêu cầu điều khiển từ xa và quản lý thông minh trong nhà máy.

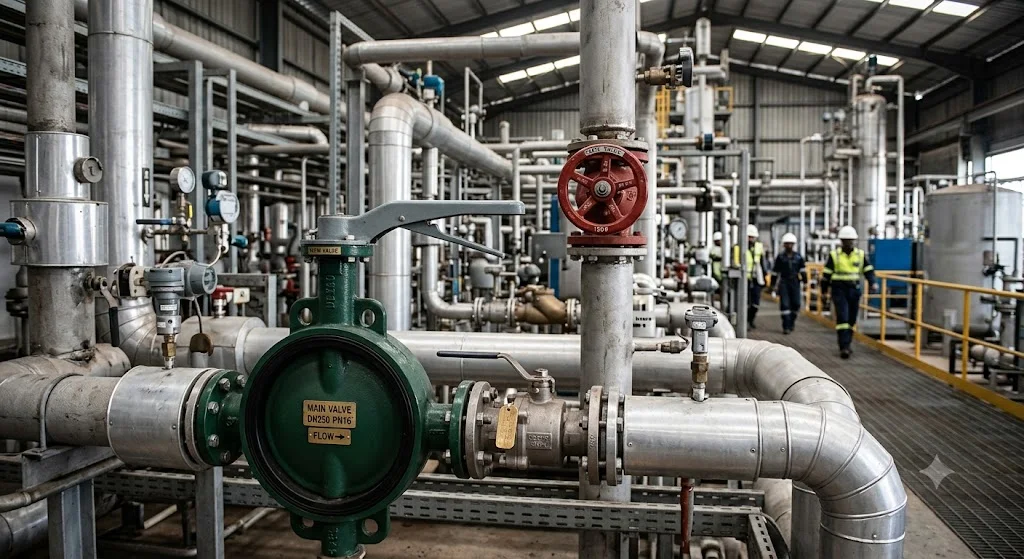

Industrial  Valves là gì?

Industrial  Valves là tập hợp các loại van được thiết kế để sử dụng trong môi trường công nghiệp với khả năng chịu áp suất, nhiệt độ và điều kiện làm việc khắc nghiệt hơn nhiều so với các loại van dân dụng.

Tùy theo chức năng, Industrial  Valves có thể thực hiện nhiều nhiệm vụ khác nhau như cô lập đường ống, điều chỉnh lưu lượng, duy trì áp suất, ngăn hiện tượng chảy ngược hoặc chuyển hướng dòng lưu chất. Mỗi loại van được thiết kế với cấu tạo và cơ chế hoạt động riêng nhằm đáp ứng từng yêu cầu kỹ thuật cụ thể.

Các dòng Industrial  Valves hiện đại được sản xuất theo nhiều tiêu chuẩn quốc tế như ANSI, ASME, API, DIN, EN, BS, ISO và JIS. Điều này giúp sản phẩm có thể lắp đặt đồng bộ trong các hệ thống công nghiệp trên toàn thế giới.

Nhờ sự đa dạng về kích thước, vật liệu và kiểu vận hành, Industrial  Valves được sử dụng từ những đường ống nhỏ DN15 đến các tuyến ống truyền tải có kích thước lên đến DN2000 hoặc lớn hơn.

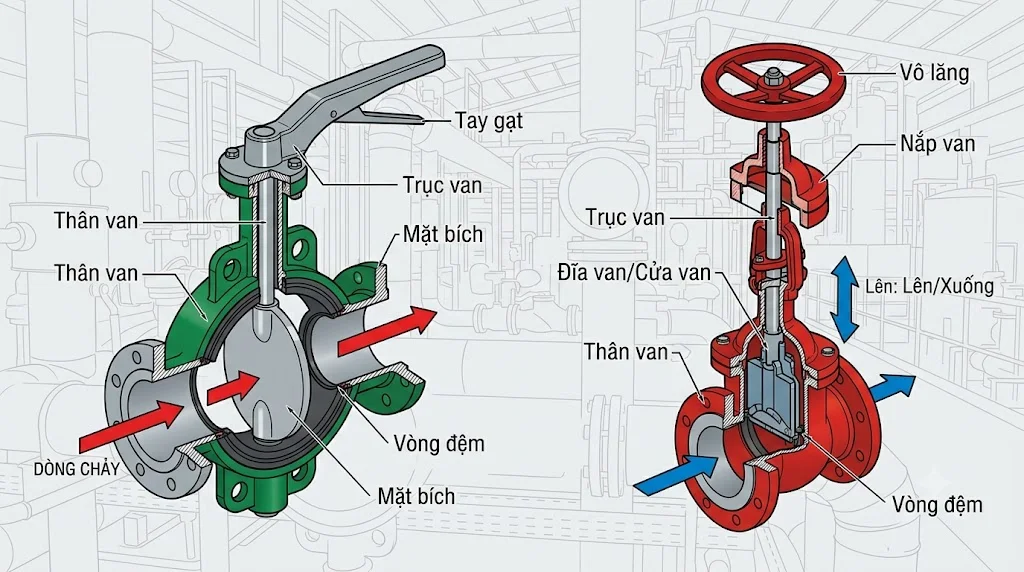

Cấu tạo của Industrial  Valves

Thân van (Valve Body)

Thân van là bộ phận chịu toàn bộ áp lực của hệ thống và kết nối trực tiếp với đường ống. Đây là chi tiết quan trọng nhất quyết định khả năng chịu áp, chịu nhiệt và tuổi thọ của van.

Tùy theo môi trường làm việc, thân van có thể được chế tạo từ gang xám, gang cầu, đồng, thép carbon, thép hợp kim, inox 304, inox 316 hoặc các vật liệu đặc biệt như Duplex Stainless Steel và Super Duplex Stainless Steel. Trong môi trường hóa chất hoặc nước biển, vật liệu thân van cần có khả năng chống ăn mòn cao để duy trì hiệu suất làm việc lâu dài.

Ngoài vật liệu, thân van còn được sản xuất với nhiều kiểu kết nối như ren, mặt bích, hàn đối đầu (Butt Weld), hàn lồng (Socket Weld), Wafer hoặc Lug nhằm đáp ứng yêu cầu lắp đặt của từng hệ thống.

Bộ phận đóng mở

Bộ phận đóng mở là thành phần trực tiếp điều khiển dòng lưu chất. Tùy thuộc vào từng loại Industrial  Valves, chi tiết này có thể là viên bi, cửa van, đĩa van, nút van hoặc cánh van.

Độ chính xác trong gia công bộ phận đóng mở ảnh hưởng trực tiếp đến khả năng làm kín, độ ổn định của lưu lượng và tuổi thọ của thiết bị. Các sản phẩm chất lượng cao thường được gia công CNC với độ chính xác rất cao, đồng thời bề mặt tiếp xúc được xử lý để giảm ma sát và hạn chế mài mòn.

Trục van (Stem)

Trục van có nhiệm vụ truyền lực từ tay quay hoặc bộ truyền động đến bộ phận đóng mở. Trục thường được chế tạo từ inox hoặc thép hợp kim có độ bền cao nhằm chịu được mô-men xoắn lớn trong quá trình vận hành.

Đối với các hệ thống áp suất cao, trục van còn được thiết kế theo tiêu chuẩn chống bật trục (Blow-out Proof Stem) nhằm tăng cường độ an toàn khi làm việc.

Gioăng làm kín (Seat & Seal)

Gioăng làm kín giúp ngăn chặn hiện tượng rò rỉ giữa các bộ phận chuyển động của van.

Các vật liệu phổ biến bao gồm PTFE, RPTFE, EPDM, NBR, Viton, Graphite hoặc Metal Seat. Việc lựa chọn vật liệu làm kín phụ thuộc vào nhiệt độ, áp suất và tính chất hóa học của lưu chất.

Bộ truyền động (Actuator)

Ngoài vận hành bằng tay, nhiều dòng Industrial  Valves hiện nay còn được trang bị bộ truyền động điện, khí nén hoặc thủy lực. Điều này cho phép điều khiển từ xa, tích hợp với PLC, SCADA hoặc hệ thống DCS, góp phần nâng cao mức độ tự động hóa trong nhà máy.

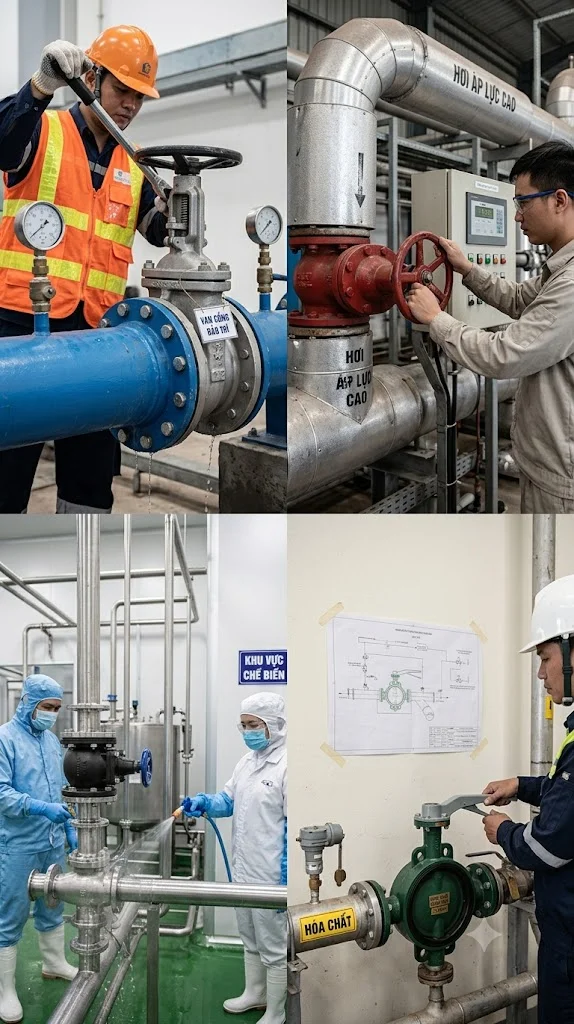

Các loại Industrial  Valves phổ biến

Ball Valve

Ball Valve là loại van sử dụng viên bi có lỗ xuyên tâm để đóng mở dòng lưu chất. Đây là dòng Industrial  Valves phổ biến nhờ khả năng làm kín cao, thao tác nhanh và tổn thất áp suất thấp.

Ball Valve thường được sử dụng trong hệ thống cấp nước, khí nén, dầu, hóa chất và nhiều ứng dụng công nghiệp khác.

Gate Valve

Gate Valve sử dụng cửa van dạng nêm hoặc dạng tấm để đóng mở dòng lưu chất. Khi mở hoàn toàn, cửa van nằm ngoài dòng chảy nên tổn thất áp suất gần như bằng không.

Loại van này phù hợp với các đường ống truyền tải lưu lượng lớn, hệ thống cấp nước, PCCC và nhà máy xử lý nước.

Butterfly Valve

Butterfly Valve điều khiển dòng lưu chất thông qua đĩa van xoay quanh trục. Thiết kế gọn nhẹ, chi phí hợp lý và khả năng lắp đặt trên đường kính lớn khiến đây trở thành lựa chọn phổ biến trong hệ thống HVAC và cấp nước.

Globe Valve

Globe Valve được thiết kế chuyên biệt cho việc điều tiết lưu lượng. Van thường được sử dụng trong hệ thống hơi, nước nóng và các quy trình công nghệ yêu cầu kiểm soát dòng chảy chính xác.

Check Valve

Check Valve có chức năng ngăn dòng lưu chất chảy ngược. Thiết bị hoạt động hoàn toàn tự động nhờ áp lực dòng chảy và được sử dụng để bảo vệ máy bơm, đường ống và các thiết bị khác.

Pressure Relief Valve

Pressure Relief Valve giúp bảo vệ hệ thống khỏi hiện tượng quá áp bằng cách tự động xả lưu chất khi áp suất vượt quá giá trị cài đặt.

Control Valve

Control Valve là loại van điều khiển tự động có khả năng điều chỉnh lưu lượng, áp suất hoặc nhiệt độ theo tín hiệu từ bộ điều khiển trung tâm. Đây là thiết bị quan trọng trong các hệ thống tự động hóa công nghiệp.

Thông số kỹ thuật của Industrial  Valves

Ưu điểm của Industrial  Valves

Industrial  Valves được thiết kế để làm việc trong các điều kiện khắc nghiệt với áp suất cao, nhiệt độ lớn và môi trường ăn mòn. Nhờ sử dụng vật liệu chất lượng cao cùng quy trình gia công chính xác, các loại van công nghiệp có tuổi thọ dài và khả năng vận hành ổn định trong thời gian dài.

Bên cạnh đó, sự đa dạng về chủng loại giúp người dùng dễ dàng lựa chọn giải pháp phù hợp với từng ứng dụng cụ thể. Từ việc đóng mở đơn giản đến điều khiển lưu lượng chính xác hay tích hợp với hệ thống điều khiển tự động, Industrial  Valves đều có thể đáp ứng hiệu quả.

Ngoài ra, việc tuân thủ các tiêu chuẩn quốc tế giúp quá trình lắp đặt, thay thế và bảo trì trở nên thuận tiện hơn, đặc biệt đối với các dự án công nghiệp quy mô lớn.

Ứng dụng của Industrial  Valves

Industrial  Valves xuất hiện trong hầu hết các lĩnh vực sản xuất và hạ tầng công nghiệp.

Trong ngành cấp nước và xử lý nước, van được sử dụng để kiểm soát dòng chảy, điều tiết áp suất và cô lập từng khu vực của hệ thống. Trong ngành dầu khí và hóa chất, van phải chịu được áp suất cao, nhiệt độ lớn và các môi trường có tính ăn mòn mạnh.

Đối với nhà máy điện, Industrial  Valves được lắp đặt trên các hệ thống hơi, nước cấp lò hơi, nước làm mát và tua-bin. Trong ngành thực phẩm và dược phẩm, các dòng van inox đáp ứng yêu cầu vệ sinh nghiêm ngặt được sử dụng để bảo đảm chất lượng sản phẩm.

Ngoài ra, van công nghiệp còn được ứng dụng trong HVAC, PCCC, khai khoáng, đóng tàu, xi măng, giấy, luyện kim và rất nhiều ngành công nghiệp khác.

Kinh nghiệm lựa chọn Industrial  Valves

Để lựa chọn Industrial  Valves phù hợp, trước tiên cần xác định chức năng của van như đóng mở, điều tiết, chống chảy ngược hay bảo vệ quá áp. Sau đó, cần xem xét loại lưu chất, nhiệt độ, áp suất làm việc và điều kiện môi trường để lựa chọn vật liệu thích hợp.

Tiêu chuẩn kết nối, kích thước đường ống và phương thức vận hành cũng là những yếu tố quan trọng. Đối với các hệ thống tự động hóa, nên ưu tiên các dòng van có khả năng tích hợp bộ truyền động điện hoặc khí nén.

Cuối cùng, việc lựa chọn sản phẩm từ các thương hiệu uy tín và có đầy đủ chứng nhận chất lượng sẽ giúp bảo đảm hiệu quả vận hành, giảm chi phí bảo trì và kéo dài tuổi thọ của toàn bộ hệ thống.

FAQ – Câu hỏi thường gặp về Industrial Valves

Industrial Valves là gì?

Industrial  Valves là thuật ngữ chỉ các loại van công nghiệp được sử dụng để đóng mở, điều tiết, chuyển hướng hoặc kiểm soát dòng lưu chất trong hệ thống đường ống. Chúng được thiết kế để làm việc trong điều kiện áp suất và nhiệt độ cao hơn so với van dân dụng.

Industrial Valves gồm những loại nào?

Các loại phổ biến gồm Ball Valve, Gate Valve, Butterfly Valve, Globe Valve, Check Valve, Pressure Relief Valve và Control Valve. Mỗi loại có cấu tạo và chức năng riêng, phù hợp với từng yêu cầu kỹ thuật của hệ thống.

Industrial Valves được làm từ vật liệu gì?

Van công nghiệp có thể được chế tạo từ gang, gang cầu, đồng, thép carbon, inox 304, inox 316 hoặc các hợp kim đặc biệt. Việc lựa chọn vật liệu phụ thuộc vào môi trường làm việc và loại lưu chất sử dụng.

Industrial Valves có thể điều khiển tự động không?

Có. Nhiều dòng Industrial  Valves được trang bị bộ truyền động điện, khí nén hoặc thủy lực, cho phép điều khiển từ xa và tích hợp với các hệ thống tự động hóa như PLC, SCADA hoặc DCS.

Làm thế nào để lựa chọn Industrial  Valves phù hợp?

Người dùng cần xem xét chức năng của van, loại lưu chất, áp suất, nhiệt độ, vật liệu, tiêu chuẩn kết nối và phương thức vận hành. Việc lựa chọn đúng loại van sẽ giúp hệ thống hoạt động ổn định, an toàn và tiết kiệm chi phí bảo trì trong suốt vòng đời sử dụng.

Kết luận

Industrial Valves là thành phần không thể thiếu trong mọi hệ thống công nghiệp hiện đại, từ cấp nước, xử lý nước, HVAC đến dầu khí, hóa chất và sản xuất. Với nhiều chủng loại, vật liệu và phương thức vận hành khác nhau, Industrial Valves đáp ứng đa dạng yêu cầu về kiểm soát lưu chất, tối ưu hiệu suất và bảo vệ hệ thống. Việc lựa chọn đúng loại van công nghiệp không chỉ nâng cao độ tin cậy trong vận hành mà còn góp phần giảm chi phí bảo trì, kéo dài tuổi thọ thiết bị và tăng hiệu quả đầu tư cho toàn bộ công trình Industrial Valves.
