Gate Valves chính hãng, van cổng công nghiệp chất lượng cao

Gate Valves là tên gọi tiếng Anh của van cổng, một trong những loại van công nghiệp được sử dụng phổ biến nhất hiện nay. Với thiết kế đóng mở bằng cách nâng hoặc hạ cửa van theo phương vuông góc với dòng chảy, Gate Valve cho phép lưu chất đi qua gần như toàn bộ tiết diện đường ống khi mở hoàn toàn, từ đó giảm thiểu tổn thất áp suất. Nhờ khả năng làm việc ổn định, độ kín cao và tuổi thọ lâu dài, dòng van này được ứng dụng rộng rãi trong các hệ thống cấp nước, phòng cháy chữa cháy, xử lý nước, dầu khí, năng lượng và nhiều lĩnh vực công nghiệp khác.

Bên cạnh sự đa dạng về vật liệu chế tạo như gang, thép, inox hay đồng, Gate Valve còn có nhiều kiểu kết nối và tiêu chuẩn khác nhau nhằm đáp ứng yêu cầu của từng hệ thống. Việc hiểu rõ cấu tạo, nguyên lý hoạt động và cách lựa chọn van cổng phù hợp sẽ giúp tối ưu hiệu quả vận hành, giảm chi phí bảo trì và kéo dài tuổi thọ của toàn bộ hệ thống đường ống.

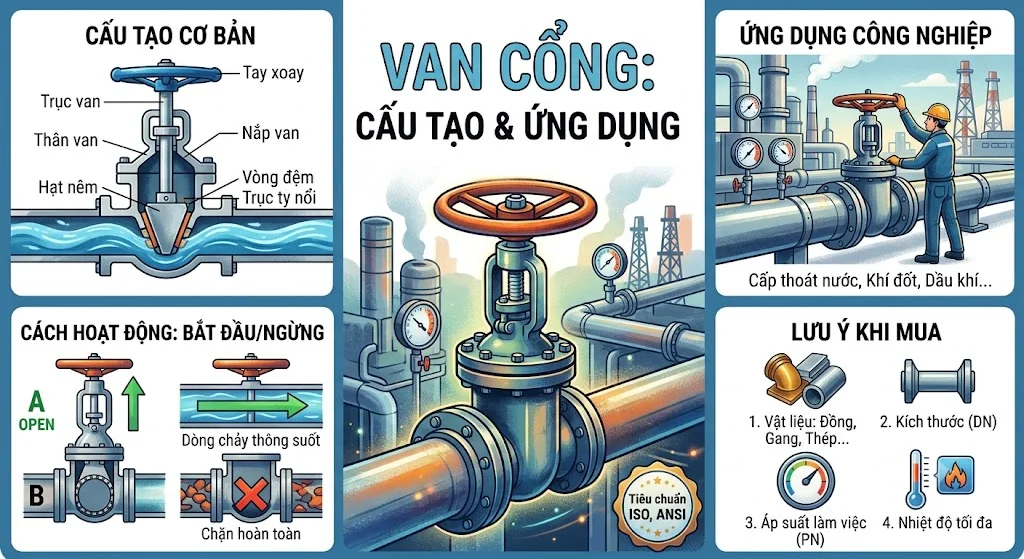

Gate Valve là gì?

Khái niệm Gate Valve

Gate Valve là loại van công nghiệp được thiết kế để đóng hoặc mở hoàn toàn dòng lưu chất bằng cách nâng hoặc hạ đĩa van (cửa van) theo phương thẳng đứng. Khi van mở hoàn toàn, cửa van sẽ nằm ngoài dòng chảy, giúp lưu chất đi qua gần như không bị cản trở. Đây là điểm khác biệt lớn giữa van cổng và các loại van điều tiết như van cầu hoặc van kim.

Loại van này không được thiết kế để điều chỉnh lưu lượng. Nếu sử dụng Gate Valve trong trạng thái mở một phần trong thời gian dài, đĩa van và bề mặt làm kín có thể bị mài mòn, làm giảm tuổi thọ của thiết bị. Vì vậy, Gate Valve thường được sử dụng với hai trạng thái chính là mở hoàn toàn hoặc đóng hoàn toàn.

Đặc điểm nổi bật của Gate Valve

Gate Valve có khả năng giảm tổn thất áp suất rất tốt nhờ thiết kế đường chảy thẳng khi van mở hoàn toàn. Điều này đặc biệt quan trọng trong các hệ thống có lưu lượng lớn như cấp nước đô thị, trạm bơm hoặc đường ống công nghiệp, nơi hiệu suất dòng chảy luôn được ưu tiên.

Ngoài ra, van cổng còn có độ kín cao, kết cấu chắc chắn và khả năng làm việc với nhiều loại lưu chất khác nhau như nước sạch, nước thải, dầu, khí, hơi và hóa chất. Với nhiều lựa chọn về vật liệu và tiêu chuẩn kết nối, Gate Valve đáp ứng tốt yêu cầu của cả công trình dân dụng lẫn các nhà máy công nghiệp quy mô lớn.

Cấu tạo của Gate Valve

Thân van (Body)

Thân van là bộ phận chịu toàn bộ áp lực của hệ thống và bảo vệ các chi tiết bên trong. Tùy theo môi trường làm việc, thân van có thể được chế tạo từ gang xám, gang cầu, thép carbon, thép đúc hoặc inox 304, inox 316. Đối với hệ thống nước sạch và PCCC, thân gang phủ sơn Epoxy là lựa chọn phổ biến nhờ khả năng chống ăn mòn và giá thành hợp lý.

Thiết kế thân van được sản xuất theo các tiêu chuẩn như DIN, ANSI, JIS hoặc BS, giúp dễ dàng kết nối với hệ thống đường ống hiện có.

Đĩa van (Gate)

Đĩa van là bộ phận trực tiếp thực hiện chức năng đóng hoặc mở dòng lưu chất. Tùy theo từng dòng sản phẩm, đĩa van có thể là dạng nêm (Wedge Gate), dạng song song (Parallel Gate) hoặc dạng dao (Knife Gate). Đối với các hệ thống cấp nước, đĩa van thường được bọc cao su EPDM hoặc NBR nhằm tăng độ kín và giảm ma sát khi vận hành.

Độ chính xác trong gia công đĩa van quyết định khả năng làm kín của thiết bị. Vì vậy, các dòng Gate Valve chất lượng cao luôn được sản xuất với sai số rất nhỏ nhằm hạn chế rò rỉ trong quá trình sử dụng.

Ty van và vô lăng

Ty van là bộ phận truyền chuyển động từ vô lăng hoặc bộ truyền động đến đĩa van. Có hai kiểu thiết kế phổ biến là ty nổi (OS&Y) và ty chìm (NRS). Van ty nổi giúp dễ dàng quan sát trạng thái đóng mở, trong khi van ty chìm có thiết kế gọn hơn và phù hợp với các vị trí có không gian hạn chế.

Vô lăng được thiết kế để người vận hành dễ dàng thực hiện thao tác đóng mở. Ngoài phương pháp vận hành bằng tay, nhiều Gate Valve còn có thể lắp thêm hộp số, bộ truyền động điện hoặc khí nén để đáp ứng yêu cầu tự động hóa.

Các loại Gate Valve phổ biến

Gate Valve ty nổi (OS&Y Gate Valve)

Van cổng ty nổi được thiết kế với phần ren và ty nằm bên ngoài thân van. Khi mở van, ty sẽ nâng lên theo hành trình của đĩa van, giúp người vận hành dễ dàng quan sát trạng thái hoạt động bằng mắt thường.

Loại van này thường được sử dụng trong hệ thống PCCC, nhà máy công nghiệp và các vị trí cần kiểm tra nhanh tình trạng đóng mở của van.

Gate Valvesty chìm (Non Rising Stem Gate Valve)

Khác với van ty nổi, Gate Valve ty chìm không thay đổi chiều cao khi vận hành. Toàn bộ phần ren truyền động nằm bên trong thân van, giúp tiết kiệm không gian lắp đặt.

Đây là lựa chọn phổ biến cho các hố van ngầm, phòng kỹ thuật hoặc các công trình có chiều cao hạn chế.

Gate Valves dao (Knife Gate Valve)

Knife Gate Valve sử dụng đĩa van dạng lưỡi dao để cắt qua dòng lưu chất có chứa bùn, cặn hoặc hạt rắn. Loại van này được ứng dụng nhiều trong ngành giấy, khai khoáng, xử lý nước thải và công nghiệp xi măng.

Thiết kế đặc biệt giúp van hoạt động hiệu quả trong các môi trường mà van cổng thông thường khó đáp ứng.

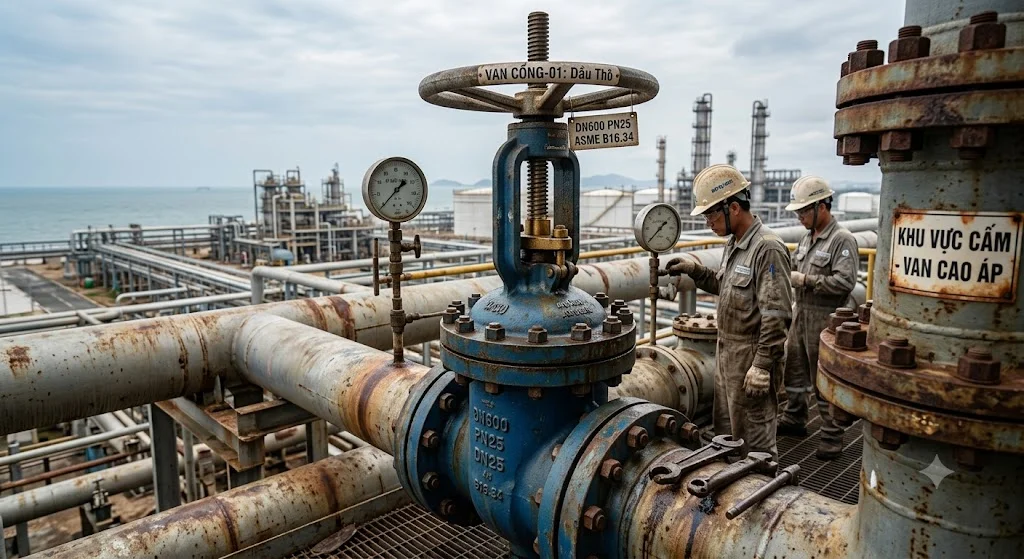

Thông số kỹ thuật của Gate Valve

Ứng dụng của Gate Valve

Hệ thống cấp nước và xử lý nước

Gate Valve được sử dụng để cô lập từng đoạn đường ống trong các nhà máy nước, trạm bơm và hệ thống phân phối nước đô thị. Khi cần bảo trì hoặc sửa chữa, van giúp ngắt dòng nước nhanh chóng mà không ảnh hưởng đến toàn bộ hệ thống.

Nhờ khả năng giảm tổn thất áp suất, van cổng đặc biệt phù hợp với các tuyến ống có lưu lượng lớn và vận hành liên tục.

Hệ thống phòng cháy chữa cháy (PCCC)

Trong hệ thống chữa cháy, Gate Valve được lắp đặt tại các tuyến ống chính, cụm sprinkler và trạm bơm. Van giúp cô lập từng khu vực khi bảo trì mà vẫn duy trì hoạt động của các khu vực còn lại.

Nhiều dự án yêu cầu sử dụng van đạt tiêu chuẩn UL/FM để đáp ứng quy định về an toàn và nghiệm thu hệ thống PCCC.

Ngành dầu khí và năng lượng

Gate Valve có khả năng chịu áp suất và nhiệt độ cao nên được sử dụng trong các đường ống dẫn dầu, khí, hơi và các nhà máy nhiệt điện. Vật liệu thép hoặc inox giúp van hoạt động ổn định trong điều kiện khắc nghiệt.

Việc lựa chọn đúng vật liệu và cấp áp lực giúp nâng cao độ an toàn và tuổi thọ của hệ thống.

Nhà máy công nghiệp

Trong các ngành hóa chất, thực phẩm, dệt nhuộm, xi măng và sản xuất công nghiệp, Gate Valve được sử dụng để kiểm soát dòng lưu chất và cô lập thiết bị khi cần bảo trì. Sự đa dạng về vật liệu và kích thước giúp sản phẩm đáp ứng nhiều yêu cầu kỹ thuật khác nhau.

Lưu ý khi lựa chọn Gate Valve

Chọn đúng vật liệu

Việc lựa chọn vật liệu cần dựa trên tính chất của lưu chất và môi trường làm việc. Gang phù hợp với nước sạch và PCCC, inox thích hợp cho thực phẩm và hóa chất, còn thép carbon thường được sử dụng trong hệ thống hơi và dầu.

Lựa chọn đúng vật liệu sẽ giúp tăng tuổi thọ của van và giảm chi phí bảo trì trong quá trình sử dụng.

Xác định tiêu chuẩn kết nối

Gate Valve có nhiều tiêu chuẩn mặt bích như DIN, ANSI, JIS và BS. Trước khi mua, cần kiểm tra tiêu chuẩn của hệ thống hiện có để bảo đảm khả năng lắp đặt đồng bộ và tránh phát sinh phụ kiện chuyển đổi.

Ngoài ra, cần xác định cấp áp suất như PN16 hay Class 150 để lựa chọn sản phẩm phù hợp.

Lựa chọn kiểu ty van phù hợp

Đối với các vị trí dễ quan sát và cần kiểm tra trạng thái thường xuyên, van ty nổi là lựa chọn phù hợp. Trong khi đó, các hố van hoặc không gian hạn chế nên sử dụng van ty chìm để tiết kiệm diện tích lắp đặt.

Việc lựa chọn đúng kiểu van sẽ giúp hệ thống vận hành thuận tiện và hiệu quả hơn.

FAQ về Gate Valves

Gate Valves là gì?

Gate Valve là van cổng được sử dụng để đóng hoặc mở hoàn toàn dòng lưu chất trong hệ thống đường ống. Thiết bị hoạt động bằng cách nâng hoặc hạ đĩa van theo phương thẳng đứng và không được khuyến nghị sử dụng để điều tiết lưu lượng.

Gate Valves khác Globe Valve như thế nào?

Gate Valve phù hợp với chức năng đóng mở hoàn toàn và có tổn thất áp suất thấp khi mở hết. Trong khi đó, Globe Valve được thiết kế để điều tiết lưu lượng với độ chính xác cao nhưng tạo ra tổn thất áp suất lớn hơn.

Gate Valves có dùng cho hệ thống PCCC được không?

Có. Gate Valve là một trong những loại van được sử dụng phổ biến nhất trong hệ thống phòng cháy chữa cháy. Nhiều dự án yêu cầu van đạt tiêu chuẩn UL/FM nhằm đáp ứng các quy định về an toàn và nghiệm thu.

Nên chọn Gate Valves ty nổi hay ty chìm?

Nếu cần quan sát trực quan trạng thái đóng mở của van thì nên chọn Gate Valve ty nổi. Nếu lắp đặt trong hố van hoặc không gian hạn chế thì Gate Valve ty chìm sẽ phù hợp hơn nhờ thiết kế gọn và không thay đổi chiều cao khi vận hành.

Mua Gate Valve chính hãng ở đâu?

Nên lựa chọn các đơn vị chuyên cung cấp van công nghiệp có đầy đủ chứng nhận CO, CQ, catalogue kỹ thuật và chính sách bảo hành rõ ràng. Điều này giúp bảo đảm sản phẩm đúng tiêu chuẩn, phù hợp với hệ thống và có tuổi thọ sử dụng lâu dài.

Kết luận

Gate Valves là dòng van công nghiệp không thể thiếu trong các hệ thống cấp nước, PCCC, dầu khí, xử lý nước và nhiều lĩnh vực sản xuất hiện đại. Với ưu điểm về khả năng đóng mở hoàn toàn, tổn thất áp suất thấp, độ kín cao và độ bền vượt trội, sản phẩm mang lại hiệu quả vận hành ổn định trong nhiều điều kiện làm việc khác nhau. Để đạt hiệu quả sử dụng cao nhất, người dùng cần lựa chọn đúng vật liệu, tiêu chuẩn kết nối, cấp áp suất và kiểu ty van phù hợp với yêu cầu của hệ thống. Việc đầu tư vào sản phẩm chính hãng sẽ giúp giảm chi phí bảo trì, tăng độ an toàn và kéo dài tuổi thọ của toàn bộ hệ thống đường ống. Với những ưu điểm nổi bật về hiệu suất và độ tin cậy, Gate Valves luôn là giải pháp tối ưu cho các công trình dân dụng và công nghiệp.
