Van xả tràn DN100 là gì? Cấu tạo, nguyên lý hoạt động và ứng dụng trong hệ thống PCCC

Van xả tràn DN100 (DN100 Deluge Valve) là thiết bị điều khiển chuyên dụng trong hệ thống chữa cháy Deluge có đường kính danh nghĩa DN100 (4 inch). Thiết bị có nhiệm vụ tự động mở hoàn toàn khi nhận được tín hiệu kích hoạt từ hệ thống báo cháy hoặc bộ điều khiển, cho phép nước từ nguồn cấp chảy đồng thời đến toàn bộ các đầu phun hở (Open Sprinkler) trong khu vực được bảo vệ. Nhờ khả năng cấp nước với lưu lượng lớn và tốc độ phản ứng nhanh, Van xả tràn DN 100 được sử dụng rộng rãi tại các khu vực có nguy cơ cháy nổ cao như kho xăng dầu, trạm biến áp, nhà máy hóa chất, nhà máy điện, kho chứa vật liệu dễ cháy và các cơ sở sản xuất công nghiệp.

So với các loại van điều khiển thông thường, Van xả tràn DN 100 đóng vai trò trung tâm của hệ thống Deluge, quyết định tốc độ và hiệu quả chữa cháy. Thiết bị được chế tạo từ gang cầu hoặc gang dẻo chịu áp lực cao, phủ sơn epoxy chống ăn mòn và đáp ứng các tiêu chuẩn quốc tế như UL, FM hoặc LPCB. Việc lựa chọn đúng chủng loại, đúng áp suất và đúng tiêu chuẩn kỹ thuật sẽ giúp hệ thống chữa cháy luôn ở trạng thái sẵn sàng hoạt động khi xảy ra sự cố.

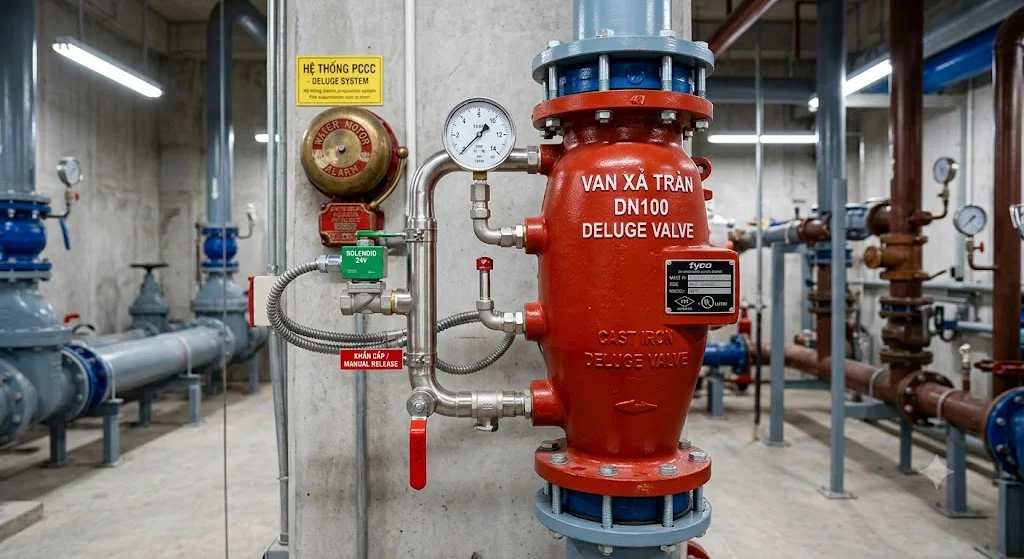

Van xả tràn DN 100 là gì?

Van xả tràn DN 100 là loại van điều khiển tự động được thiết kế dành cho đường ống DN100 (4 inch) trong hệ thống chữa cháy Deluge. Khác với hệ thống Sprinkler ướt, nơi chỉ có đầu phun chịu tác động của nhiệt mới hoạt động, hệ thống Deluge sử dụng các đầu phun hở và toàn bộ lưu lượng nước chỉ được cấp khi van xả tràn mở. Chính vì vậy, van giữ vai trò như một "cửa chính" điều khiển nguồn nước vào toàn bộ khu vực chữa cháy.

Trong điều kiện bình thường, van luôn ở trạng thái đóng nhờ áp lực của buồng điều khiển. Khi đầu báo khói, đầu báo nhiệt hoặc hệ thống điều khiển trung tâm phát hiện cháy, tín hiệu sẽ kích hoạt van điện từ hoặc cơ cấu điều khiển, giải phóng áp lực buồng điều khiển và làm van mở hoàn toàn. Quá trình này diễn ra trong thời gian rất ngắn, giúp nước nhanh chóng phủ kín toàn bộ khu vực cần bảo vệ.

Ưu điểm của Van xả tràn DN 100

Lưu lượng nước lớn

Nhờ kích thước đường kính DN100 tương đương 4 inch, Van xả tràn DN 100 có khả năng cung cấp lưu lượng nước rất lớn chỉ trong thời gian ngắn. Điều này giúp toàn bộ đầu phun trong hệ thống Deluge hoạt động đồng thời và tạo màn nước bao phủ toàn bộ khu vực xảy ra cháy. Đặc điểm này đặc biệt quan trọng đối với các khu vực chứa nhiên liệu, hóa chất hoặc vật liệu dễ cháy, nơi ngọn lửa có thể lan rất nhanh nếu không được khống chế kịp thời.

Kích hoạt nhanh và hoàn toàn tự động

Van xả tràn DN 100 có thể kết nối trực tiếp với hệ thống báo cháy tự động thông qua van điện từ hoặc tủ điều khiển trung tâm. Khi có tín hiệu báo cháy, toàn bộ quá trình mở van diễn ra hoàn toàn tự động mà không cần sự can thiệp của con người. Nhờ đó, hệ thống có thể phản ứng gần như ngay lập tức, giảm thiểu thiệt hại về tài sản và nâng cao mức độ an toàn cho công trình.

Độ tin cậy cao

Các dòng Van xả tràn DN 100 chính hãng được thiết kế theo các tiêu chuẩn nghiêm ngặt của ngành phòng cháy chữa cháy. Thân van có kết cấu chắc chắn, cơ cấu đóng mở ổn định và khả năng làm việc liên tục trong điều kiện áp suất cao. Nếu được kiểm tra và bảo trì đúng định kỳ, thiết bị có thể vận hành ổn định trong nhiều năm mà vẫn bảo đảm khả năng phản ứng nhanh khi xảy ra sự cố.

Độ kín tốt và hạn chế rò rỉ

Buồng điều khiển cùng hệ thống màng van được thiết kế với độ chính xác cao, giúp van luôn giữ trạng thái đóng kín khi chưa có tín hiệu kích hoạt. Điều này giúp tránh thất thoát nước, giảm nguy cơ kích hoạt ngoài ý muốn và bảo đảm hệ thống luôn ở trạng thái sẵn sàng hoạt động.

Dễ bảo trì và kiểm tra

Van xả tràn DN 100 được thiết kế với nhiều cổng kiểm tra, van thử và đồng hồ áp lực giúp kỹ thuật viên dễ dàng đánh giá tình trạng hoạt động của thiết bị. Các chi tiết bên trong cũng có thể tháo rời để vệ sinh hoặc thay thế khi cần thiết mà không phải thay mới toàn bộ van.

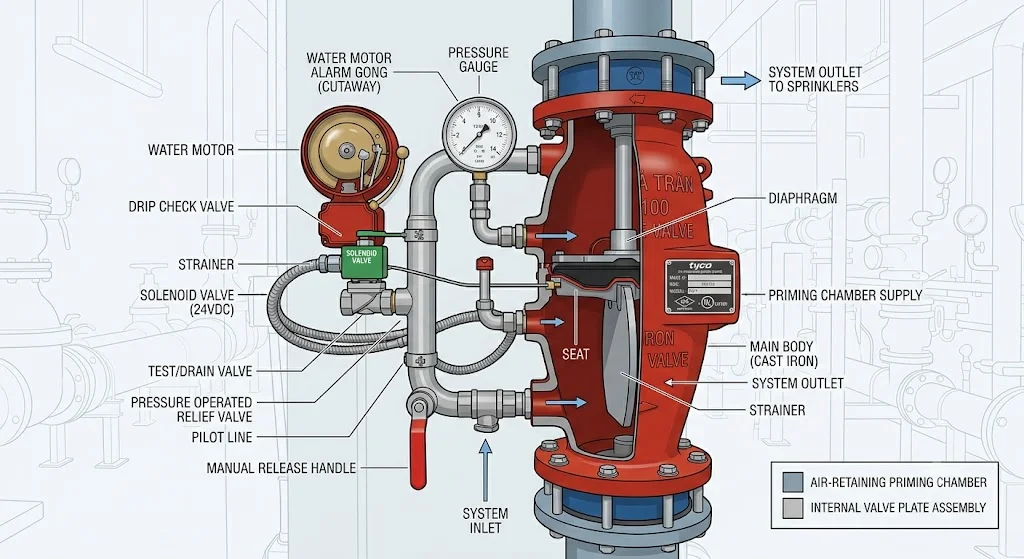

Cấu tạo của Van xả tràn DN 100

Thân van

Thân van thường được chế tạo từ gang cầu hoặc gang dẻo đạt tiêu chuẩn ASTM hoặc ISO nhằm bảo đảm khả năng chịu áp lực cao. Bề mặt bên ngoài được phủ sơn epoxy chống ăn mòn giúp thiết bị làm việc bền bỉ trong môi trường có độ ẩm lớn hoặc lắp đặt ngoài trời. Đây là bộ phận chịu lực chính và quyết định tuổi thọ của toàn bộ van.

Màng van (Diaphragm)

Màng van là bộ phận quan trọng giúp duy trì trạng thái đóng của van trong điều kiện bình thường. Khi áp suất buồng điều khiển bị giải phóng, màng van sẽ dịch chuyển và cho phép nước đi qua thân van. Chất lượng của màng van ảnh hưởng trực tiếp đến khả năng đóng kín cũng như tốc độ phản ứng của thiết bị.

Buồng điều khiển

Buồng điều khiển có nhiệm vụ giữ áp lực để van luôn ở trạng thái đóng. Khi nhận tín hiệu từ hệ thống báo cháy, áp lực trong buồng này sẽ được xả ra ngoài thông qua van điện từ hoặc cơ cấu điều khiển, tạo điều kiện để van mở hoàn toàn.

Van điện từ và hệ thống kích hoạt

Van điện từ là thiết bị nhận tín hiệu từ trung tâm báo cháy và điều khiển quá trình giải phóng áp lực trong buồng điều khiển. Ngoài phương pháp điều khiển điện, một số hệ thống còn sử dụng điều khiển thủy lực hoặc khí nén nhằm tăng khả năng dự phòng và đáp ứng các yêu cầu kỹ thuật đặc biệt.

Đồng hồ áp lực và van kiểm tra

Hầu hết các cụm Van xả tràn DN 100 đều được trang bị đồng hồ đo áp suất, van thử nghiệm và các phụ kiện giám sát. Những thiết bị này giúp kỹ thuật viên theo dõi tình trạng vận hành, kiểm tra định kỳ và phát hiện sớm các sự cố trong hệ thống.

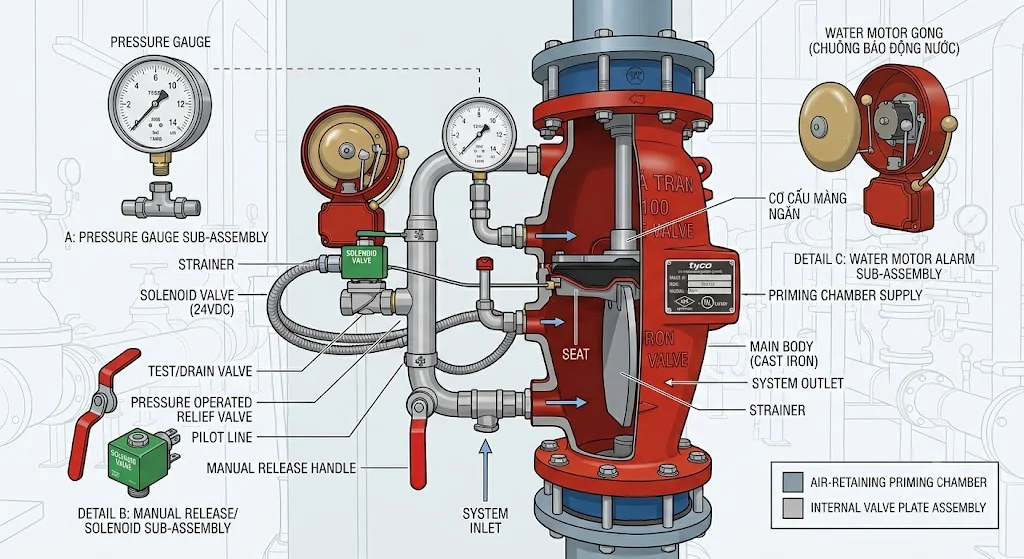

Nguyên lý hoạt động của Van xả tràn DN 100

Trong điều kiện bình thường, buồng điều khiển luôn được duy trì áp suất nhằm giữ màng van ở vị trí đóng. Nước từ nguồn cấp chỉ tồn tại ở phía trước van và chưa được đưa đến hệ thống đầu phun hở. Trạng thái này giúp hệ thống luôn sẵn sàng nhưng không gây thất thoát nước.

Khi đầu báo khói, đầu báo nhiệt hoặc hệ thống điều khiển phát hiện cháy, tín hiệu sẽ được truyền đến van điện từ. Van điện từ mở ra để giải phóng áp suất trong buồng điều khiển, khiến màng van dịch chuyển và mở hoàn toàn đường nước chính. Ngay lập tức, nước từ nguồn cấp sẽ đi vào toàn bộ mạng lưới đường ống phía sau van và phun đồng thời qua tất cả các đầu phun hở trong khu vực cần bảo vệ.

Sau khi đám cháy được khống chế, hệ thống sẽ được ngắt bằng tay theo đúng quy trình vận hành. Kỹ thuật viên sẽ tiến hành đóng van, nạp lại áp lực cho buồng điều khiển và đưa hệ thống trở về trạng thái sẵn sàng hoạt động

.

Các loại Van xả tràn DN 100 phổ biến

Van xả tràn DN 100 điều khiển điện

Đây là loại phổ biến nhất hiện nay và được sử dụng rộng rãi trong các hệ thống báo cháy tự động. Thiết bị sử dụng van điện từ để nhận tín hiệu từ tủ điều khiển và mở van trong thời gian rất ngắn. Khả năng tích hợp cao cùng tốc độ phản ứng nhanh giúp sản phẩm phù hợp với hầu hết các công trình hiện đại.

Van xả tràn DN 100 điều khiển thủy lực

Loại van này sử dụng áp lực nước để kích hoạt quá trình mở van thay vì tín hiệu điện. Thiết kế đơn giản, độ tin cậy cao và ít phụ thuộc vào nguồn điện giúp sản phẩm phù hợp với các hệ thống yêu cầu khả năng hoạt động liên tục.

Van xả tràn DN 100 điều khiển khí nén

Đối với các khu vực có nguy cơ cháy nổ cao hoặc không được phép sử dụng thiết bị điện, van điều khiển bằng khí nén là giải pháp an toàn hơn. Thiết bị sử dụng áp lực khí để điều khiển cơ cấu mở van và thường được ứng dụng trong ngành dầu khí hoặc hóa chất.

Van xả tràn DN 100 tích hợp cụm điều khiển

Nhiều nhà sản xuất cung cấp van dưới dạng cụm hoàn chỉnh bao gồm van chính, van điện từ, đồng hồ áp lực, van thử, công tắc áp suất và các phụ kiện điều khiển. Giải pháp này giúp rút ngắn thời gian lắp đặt và bảo đảm tính đồng bộ của toàn bộ hệ thống.

Ứng dụng của Van xả tràn DN100

Hệ thống chữa cháy Deluge

Đây là ứng dụng phổ biến nhất của Van xả tràn DN 100. Thiết bị điều khiển toàn bộ nguồn cấp nước đến các đầu phun hở, giúp tạo màn nước bao phủ toàn bộ khu vực có nguy cơ cháy lan nhanh.

Kho xăng dầu và nhiên liệu

Các kho chứa xăng dầu luôn tiềm ẩn nguy cơ cháy nổ rất lớn. Van xả tràn DN 100 giúp hệ thống chữa cháy phản ứng nhanh, giảm thiểu nguy cơ cháy lan và bảo vệ tài sản cũng như con người.

Nhà máy hóa chất

Trong môi trường có nhiều hóa chất dễ cháy hoặc dễ phản ứng, việc dập tắt đám cháy trong thời gian ngắn là yêu cầu bắt buộc. Van xả tràn DN 100 góp phần bảo đảm hiệu quả hoạt động của hệ thống chữa cháy tự động.

Nhà máy điện và trạm biến áp

Các máy biến áp công suất lớn thường được bảo vệ bằng hệ thống Deluge sử dụng Van xả tràn DN 100 nhằm làm mát và dập lửa nhanh khi xảy ra sự cố.

Bảng giá Van xả tràn DN 100 tham khảo

Lưu ý: Giá trên chỉ mang tính tham khảo và có thể thay đổi tùy theo thương hiệu, tiêu chuẩn UL/FM, vật liệu, áp suất làm việc và cấu hình phụ kiện đi kèm.

FAQ – Câu hỏi thường gặp về Van xả tràn DN100

Van xả tràn DN100 là gì?

Van xả tràn DN 100 là thiết bị điều khiển trung tâm của hệ thống chữa cháy Deluge, có kích thước danh nghĩa DN100 tương đương 4 inch. Thiết bị tự động mở khi nhận được tín hiệu từ hệ thống báo cháy để cấp nước đến toàn bộ đầu phun hở trong khu vực bảo vệ. Đây là một trong những thiết bị quan trọng nhất giúp hệ thống Deluge hoạt động hiệu quả và đáp ứng yêu cầu của các tiêu chuẩn phòng cháy chữa cháy.

Van xả tràn DN100 khác gì van báo động Alarm Valve?

Van báo động (Alarm Valve) được sử dụng trong hệ thống Sprinkler ướt và chỉ cấp nước đến các đầu phun đã kích hoạt do nhiệt độ tăng cao. Trong khi đó, Van xả tràn DN 100 dùng cho hệ thống Deluge và khi mở sẽ cấp nước đồng thời cho tất cả các đầu phun hở. Hai loại van có nguyên lý hoạt động, phạm vi ứng dụng và mục đích sử dụng hoàn toàn khác nhau.

Van xả tràn DN100 được lắp đặt ở đâu?

Thiết bị thường được lắp đặt trong phòng bơm chữa cháy hoặc phòng kỹ thuật PCCC tại các khu vực cần bảo vệ bằng hệ thống Deluge. Các vị trí phổ biến gồm kho xăng dầu, nhà máy hóa chất, nhà máy điện, kho chứa vật liệu dễ cháy và các công trình công nghiệp có nguy cơ cháy lan cao. Vị trí lắp đặt cần tuân thủ đúng hồ sơ thiết kế và các tiêu chuẩn PCCC hiện hành.

Van xả tràn DN100 có cần kiểm định và bảo trì định kỳ không?

Có. Van xả tràn DN 100 cần được kiểm tra, thử nghiệm và bảo trì định kỳ theo quy định của hệ thống phòng cháy chữa cháy để bảo đảm luôn sẵn sàng hoạt động. Việc kiểm tra bao gồm đánh giá tình trạng màng van, buồng điều khiển, van điện từ, đồng hồ áp suất và các phụ kiện liên quan. Thực hiện bảo trì đúng định kỳ sẽ giúp kéo dài tuổi thọ thiết bị và giảm nguy cơ sự cố khi có cháy.

Mua Van xả tràn DN100 chính hãng ở đâu?

Người dùng nên lựa chọn các đơn vị chuyên cung cấp thiết bị PCCC uy tín, có đầy đủ chứng nhận CO, CQ, chứng nhận UL/FM hoặc LPCB và đội ngũ kỹ thuật hỗ trợ lắp đặt. Các nhà cung cấp chính hãng sẽ tư vấn lựa chọn đúng chủng loại, đúng áp suất và đúng tiêu chuẩn của hệ thống, đồng thời cung cấp dịch vụ bảo hành và hỗ trợ kỹ thuật sau bán hàng. Điều này giúp bảo đảm hệ thống chữa cháy hoạt động ổn định và đáp ứng đầy đủ các yêu cầu của cơ quan kiểm định.

Kết luận

Van xả tràn DN100 là thiết bị điều khiển quan trọng trong hệ thống chữa cháy Deluge, giúp kích hoạt quá trình cấp nước với lưu lượng lớn trong thời gian ngắn nhằm khống chế đám cháy ngay từ giai đoạn đầu. Với khả năng vận hành tự động, độ tin cậy cao, kết cấu bền chắc và khả năng đáp ứng các tiêu chuẩn PCCC quốc tế, sản phẩm được sử dụng rộng rãi trong các công trình công nghiệp có yêu cầu an toàn nghiêm ngặt. Việc lựa chọn đúng thương hiệu, đúng tiêu chuẩn kỹ thuật và thực hiện bảo trì định kỳ sẽ giúp hệ thống luôn trong trạng thái sẵn sàng, phát huy tối đa hiệu quả của Van xả tràn DN100.
