Van an toàn mặt bích là gì? Cấu tạo, nguyên lý hoạt động và ứng dụng thực tế

Van an toàn mặt bích (Flanged Safety Valve) là thiết bị bảo vệ áp suất được lắp đặt trên các hệ thống đường ống, bình áp lực, nồi hơi và bồn chứa nhằm tự động xả lưu chất khi áp suất vượt quá giá trị cài đặt. Khác với các dòng van an toàn kết nối ren thường được sử dụng cho hệ thống nhỏ, Van an toàn của mặt bích được thiết kế dành cho các đường ống có kích thước lớn, áp suất cao và lưu lượng xả lớn. Nhờ sử dụng kết nối mặt bích theo các tiêu chuẩn quốc tế như JIS, DIN, ANSI hoặc BS, sản phẩm mang lại độ kín cao, khả năng chịu áp lực tốt và thuận tiện trong quá trình bảo trì, thay thế.

Trong các hệ thống công nghiệp hiện đại, Van an toàn của mặt bích được xem là thiết bị bắt buộc nhằm bảo vệ đường ống, máy bơm, bình chịu áp và các thiết bị quan trọng khỏi nguy cơ hư hỏng do quá áp. Thiết bị được ứng dụng rộng rãi trong ngành cấp nước, hơi nóng, dầu khí, hóa chất, năng lượng, thực phẩm, dược phẩm và hệ thống HVAC. Việc lựa chọn đúng chủng loại van không chỉ giúp bảo đảm an toàn cho hệ thống mà còn góp phần đáp ứng các tiêu chuẩn kỹ thuật và quy định về an toàn lao động trong sản xuất công nghiệp.

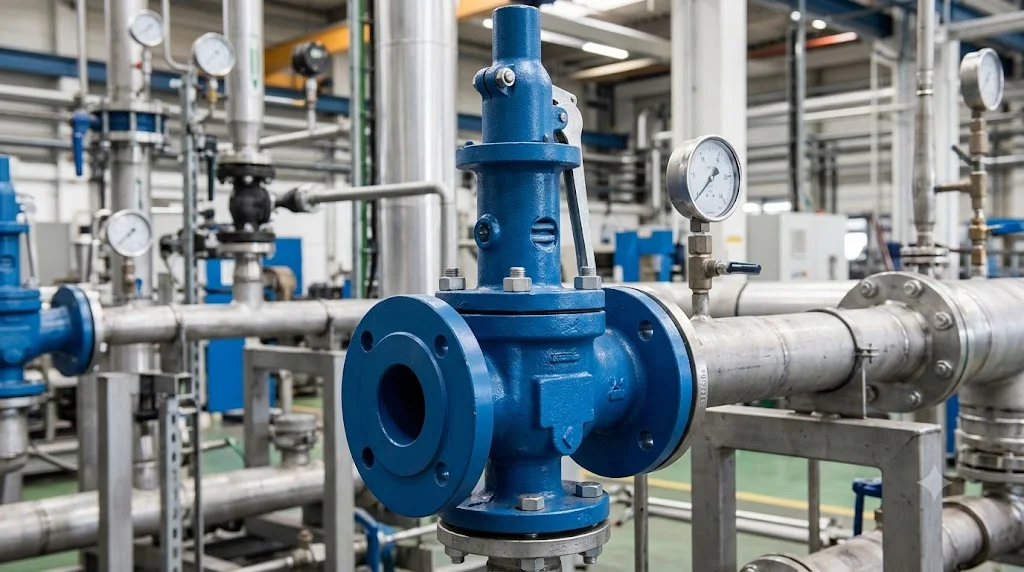

Van an toàn của mặt bích là gì?

Van an toàn của mặt bích là loại van được thiết kế để tự động mở khi áp suất trong hệ thống vượt quá mức cài đặt và tự động đóng lại khi áp suất trở về giới hạn an toàn. Thiết bị sử dụng hai đầu kết nối mặt bích giúp liên kết chắc chắn với đường ống hoặc bình chịu áp, phù hợp với các hệ thống có đường kính lớn từ DN50 trở lên. So với kiểu kết nối ren, mặt bích mang lại khả năng chịu rung động, chịu áp suất và độ kín cao hơn, đồng thời giúp việc tháo lắp trong quá trình bảo trì trở nên thuận tiện hơn.

Trong quá trình vận hành, Van an toàn của mặt bích đóng vai trò như một "lá chắn" bảo vệ toàn bộ hệ thống. Khi áp suất vượt ngưỡng cho phép do sự cố máy bơm, giãn nở nhiệt hoặc lỗi điều khiển, van sẽ tự động mở để xả lưu chất ra ngoài, từ đó ngăn ngừa nguy cơ nổ bình áp lực, vỡ đường ống hoặc hư hỏng thiết bị. Chính vì vậy, đây là thiết bị không thể thiếu trong các hệ thống làm việc với áp suất cao.

Ưu điểm của Van an toàn của mặt bích

Khả năng chịu áp suất cao

Một trong những ưu điểm nổi bật của Van an toàn của mặt bích là khả năng làm việc ổn định trong các hệ thống có áp suất lớn. Thiết kế kết nối mặt bích giúp phân bố đều lực siết của bu lông, tạo liên kết chắc chắn giữa van và đường ống, từ đó giảm nguy cơ rò rỉ khi hệ thống vận hành ở áp suất cao. Ngoài ra, thân van thường được chế tạo từ gang cầu, thép đúc hoặc inox nên có khả năng chịu lực và chịu nhiệt rất tốt. Đây là lý do dòng van này được sử dụng phổ biến trong các nhà máy nhiệt điện, hệ thống hơi nóng và các dây chuyền công nghiệp nặng.

Độ kín và độ an toàn vượt trội

Van an toàn của mặt bích được gia công với độ chính xác cao nhằm bảo đảm khả năng làm kín tuyệt đối khi áp suất chưa đạt đến giá trị cài đặt. Đĩa van và đế van được xử lý kỹ lưỡng kết hợp với lò xo chất lượng cao giúp van chỉ mở đúng tại mức áp suất thiết kế. Điều này giúp hệ thống vận hành ổn định, tránh thất thoát lưu chất và giảm thiểu nguy cơ xảy ra sự cố do rò rỉ áp suất. Độ kín cao cũng góp phần kéo dài tuổi thọ của thiết bị và giảm chi phí bảo trì.

Lưu lượng xả lớn

So với các dòng van an toàn kết nối ren, Van an toàn của mặt bích có khả năng xả lưu lượng lớn hơn rất nhiều nhờ kích thước đường kính lớn và thiết kế tối ưu đường dẫn lưu chất. Khi xảy ra hiện tượng quá áp, van có thể nhanh chóng giải phóng áp suất dư trong hệ thống, giúp đưa áp suất trở về mức an toàn trong thời gian ngắn. Điều này đặc biệt quan trọng đối với các bình chịu áp hoặc hệ thống hơi công suất lớn, nơi yêu cầu khả năng phản ứng nhanh để bảo vệ thiết bị.

Thuận tiện trong bảo trì và thay thế

Thiết kế kết nối mặt bích giúp việc tháo lắp van trở nên dễ dàng mà không cần cắt hoặc hàn đường ống. Khi cần kiểm tra, hiệu chuẩn hoặc thay thế, kỹ thuật viên chỉ cần tháo các bu lông liên kết để đưa van ra khỏi hệ thống. Điều này giúp giảm đáng kể thời gian dừng máy, tiết kiệm chi phí bảo trì và thuận lợi cho việc kiểm định định kỳ theo quy định.

Độ bền cao trong nhiều môi trường làm việc

Van an toàn của mặt bích được sản xuất từ nhiều loại vật liệu khác nhau nhằm đáp ứng từng điều kiện vận hành cụ thể. Van gang phù hợp với hệ thống cấp nước, van thép thích hợp cho hơi nóng và dầu nhiệt, trong khi van inox là lựa chọn tối ưu cho môi trường hóa chất, nước biển hoặc ngành thực phẩm. Sự đa dạng về vật liệu giúp thiết bị hoạt động ổn định trong thời gian dài và hạn chế tối đa hiện tượng ăn mòn.

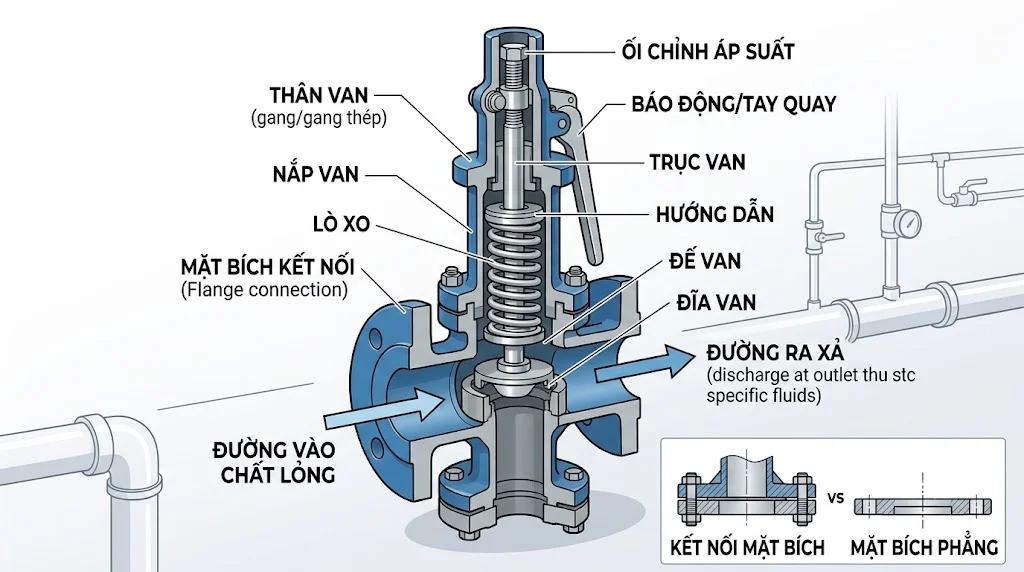

Cấu tạo của Van an toàn của mặt bích

Thân van

Thân van là bộ phận chịu áp lực chính và thường được chế tạo từ gang cầu, thép đúc hoặc inox. Bề mặt bên ngoài có thể được sơn epoxy hoặc xử lý chống ăn mòn nhằm tăng tuổi thọ khi làm việc trong môi trường khắc nghiệt. Đây cũng là bộ phận kết nối trực tiếp với đường ống thông qua hai mặt bích tiêu chuẩn.

Đĩa van và đế van

Đĩa van là bộ phận trực tiếp đóng hoặc mở cửa xả lưu chất. Khi áp suất chưa vượt ngưỡng, đĩa van được ép chặt vào đế van nhờ lực của lò xo. Khi áp suất tăng vượt mức cài đặt, lực của lưu chất sẽ thắng lực lò xo và đẩy đĩa van lên, tạo khe hở để lưu chất thoát ra ngoài. Chất lượng bề mặt tiếp xúc giữa đĩa và đế van quyết định trực tiếp đến độ kín của thiết bị.

Lò xo điều chỉnh áp suất

Lò xo là bộ phận quan trọng nhất quyết định áp suất mở của van. Thông qua vít điều chỉnh ở phía trên, kỹ thuật viên có thể thay đổi lực nén của lò xo để cài đặt mức áp suất mở phù hợp với yêu cầu của hệ thống. Lò xo thường được chế tạo từ thép hợp kim chịu nhiệt nhằm bảo đảm độ đàn hồi ổn định trong thời gian dài.

Ty van và nắp van

Ty van truyền chuyển động giữa đĩa van và lò xo, giúp quá trình đóng mở diễn ra chính xác. Nắp van bảo vệ toàn bộ cơ cấu bên trong khỏi bụi bẩn và các tác động từ môi trường bên ngoài, đồng thời tạo điều kiện thuận lợi cho việc hiệu chỉnh hoặc bảo trì.

Mặt bích kết nối

Hai đầu van được thiết kế theo tiêu chuẩn mặt bích JIS, DIN, ANSI hoặc BS nhằm đáp ứng nhiều hệ thống đường ống khác nhau. Kết nối mặt bích giúp tăng khả năng chịu áp lực, hạn chế rò rỉ và thuận tiện trong quá trình lắp đặt hoặc thay thế.

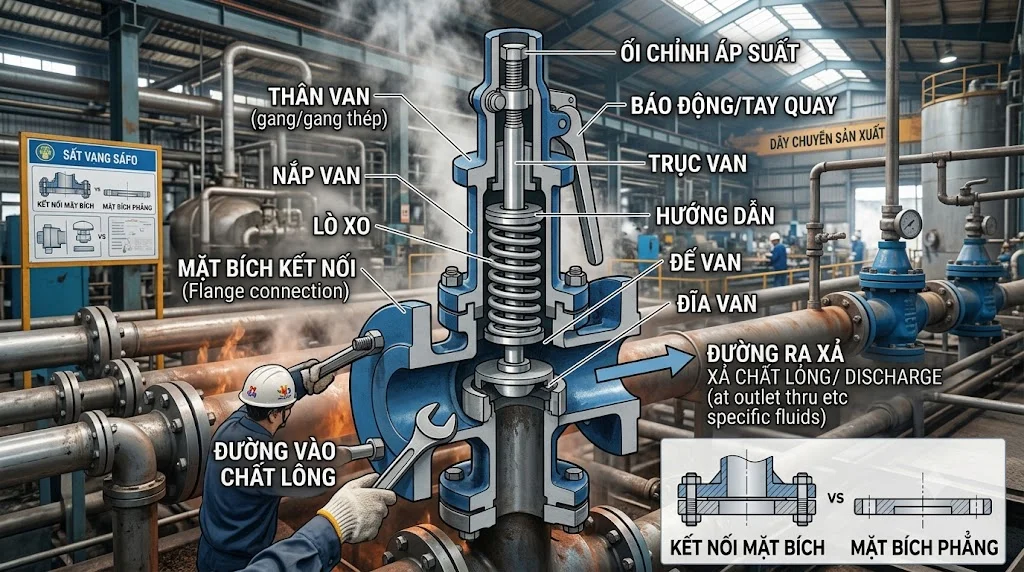

Nguyên lý hoạt động của Van an toàn của mặt bích

Van an toàn của mặt bích hoạt động dựa trên sự cân bằng giữa áp lực của lưu chất và lực nén của lò xo. Trong điều kiện vận hành bình thường, lực lò xo lớn hơn áp suất của lưu chất nên đĩa van luôn được giữ ở trạng thái đóng kín. Khi áp suất trong hệ thống tăng vượt giá trị cài đặt, lực tác động từ lưu chất sẽ thắng lực lò xo và đẩy đĩa van mở ra để xả bớt áp suất.

Quá trình xả tiếp tục cho đến khi áp suất giảm xuống dưới ngưỡng cho phép. Lúc này, lực lò xo sẽ đưa đĩa van trở về vị trí ban đầu và đóng kín cửa xả. Nhờ cơ chế hoạt động hoàn toàn tự động, thiết bị có thể bảo vệ hệ thống ngay cả khi không có sự can thiệp của con người.

Các loại Van an toàn mặt bích phổ biến

Van an toàn mặt bích lò xo

Đây là loại được sử dụng phổ biến nhất hiện nay. Thiết bị sử dụng lò xo để cài đặt áp suất mở và có khả năng làm việc với nhiều loại lưu chất như nước, hơi, khí nén và dầu. Thiết kế đơn giản giúp sản phẩm có độ bền cao, dễ bảo trì và phù hợp với nhiều ngành công nghiệp.

Van an toàn của mặt bích tay giật

Dòng van này được trang bị thêm tay giật để người vận hành có thể kiểm tra hoặc xả thử van bằng tay. Thiết kế này giúp thuận tiện cho việc kiểm tra định kỳ và bảo đảm van luôn hoạt động bình thường trước khi đưa vào vận hành chính thức.

Van an toàn của mặt bích inox

Van được chế tạo từ inox 304 hoặc inox 316 nhằm tăng khả năng chống ăn mòn và đáp ứng yêu cầu vệ sinh. Sản phẩm thường được sử dụng trong ngành thực phẩm, dược phẩm, hóa chất và các hệ thống nước tinh khiết.

Van an toàn mặt bích thép

Đây là dòng van chuyên dùng cho hệ thống hơi nóng, dầu truyền nhiệt và môi trường có nhiệt độ hoặc áp suất cao. Thân van thép giúp thiết bị chịu được điều kiện làm việc khắc nghiệt mà vẫn bảo đảm độ an toàn.

Ứng dụng của Van an toàn mặt bích

Hệ thống nồi hơi và hơi nóng

Van an toàn của mặt bích được lắp trên nồi hơi và đường ống hơi để ngăn ngừa nguy cơ quá áp. Thiết bị giúp bảo vệ bình áp lực, đường ống và các thiết bị trao đổi nhiệt, đồng thời đáp ứng các quy định nghiêm ngặt về an toàn trong ngành hơi công nghiệp.

Hệ thống khí nén

Trong các hệ thống máy nén khí và bình tích áp, van an toàn giúp xả áp khi áp suất vượt ngưỡng cài đặt. Điều này góp phần bảo vệ máy nén, đường ống và giảm nguy cơ hư hỏng thiết bị do quá áp.

Hệ thống cấp nước và xử lý nước

Van được sử dụng để bảo vệ máy bơm, bình áp lực và mạng lưới đường ống trong các nhà máy nước sạch, trạm bơm và hệ thống xử lý nước. Khả năng phản ứng nhanh giúp hạn chế tối đa các sự cố liên quan đến áp suất.

Ngành dầu khí và hóa chất

Các hệ thống vận chuyển dầu, khí và hóa chất luôn tiềm ẩn nguy cơ tăng áp do biến động nhiệt độ hoặc sự cố vận hành. Van an toàn của mặt bích giúp giải phóng áp suất dư kịp thời, góp phần bảo đảm an toàn cho con người và thiết bị.

Hệ thống HVAC và năng lượng

Trong hệ thống điều hòa trung tâm, chiller và các nhà máy năng lượng, Van an toàn của mặt bích được sử dụng để bảo vệ đường ống và bình giãn nở khỏi áp suất vượt mức cho phép, giúp hệ thống hoạt động ổn định và bền bỉ.

FAQ – Câu hỏi thường gặp về Van an toàn mặt bích

Van an toàn mặt bích là gì?

Van an toàn của mặt bích là thiết bị tự động xả áp được lắp đặt trên đường ống hoặc bình chịu áp nhằm bảo vệ hệ thống khỏi hiện tượng quá áp. Thiết bị sử dụng kết nối mặt bích giúp tăng độ kín, khả năng chịu áp lực và phù hợp với các hệ thống công nghiệp có kích thước lớn. Đây là một trong những thiết bị bắt buộc đối với nhiều hệ thống áp lực theo tiêu chuẩn an toàn hiện hành.

Van an toàn mặt bích hoạt động như thế nào?

Van hoạt động dựa trên nguyên lý cân bằng giữa áp lực lưu chất và lực nén của lò xo. Khi áp suất vượt quá giá trị cài đặt, đĩa van sẽ tự động mở để xả bớt lưu chất và giảm áp suất trong hệ thống. Sau khi áp suất trở lại mức an toàn, lò xo sẽ đưa đĩa van trở về vị trí đóng, giúp hệ thống tiếp tục vận hành bình thường.

Van an toàn mặt bích được sử dụng trong những hệ thống nào?

Thiết bị được sử dụng rộng rãi trong hệ thống nồi hơi, khí nén, cấp nước, xử lý nước, dầu khí, hóa chất, HVAC và nhiều ngành công nghiệp khác. Mỗi môi trường làm việc sẽ yêu cầu vật liệu và mức áp suất cài đặt khác nhau. Vì vậy, người dùng cần lựa chọn sản phẩm phù hợp với điều kiện vận hành thực tế.

Nên chọn Van an toàn mặt bích bằng gang, thép hay inox?

Van gang phù hợp với hệ thống nước sạch và PCCC nhờ chi phí hợp lý. Van thép thích hợp cho hơi nóng, dầu nhiệt và môi trường áp suất cao, trong khi van inox là lựa chọn tối ưu cho hóa chất, nước biển và ngành thực phẩm nhờ khả năng chống ăn mòn vượt trội. Việc lựa chọn đúng vật liệu sẽ giúp tăng tuổi thọ thiết bị và bảo đảm an toàn trong quá trình vận hành.

Mua Van an toàn mặt bích chính hãng ở đâu?

Người dùng nên lựa chọn các đơn vị chuyên cung cấp van công nghiệp uy tín, có đầy đủ chứng nhận CO, CQ và tài liệu kỹ thuật từ nhà sản xuất. Các nhà cung cấp chính hãng sẽ hỗ trợ tư vấn lựa chọn đúng áp suất cài đặt, vật liệu và tiêu chuẩn mặt bích phù hợp với hệ thống. Điều này giúp bảo đảm hiệu quả sử dụng, quyền lợi bảo hành và hạn chế rủi ro khi đưa thiết bị vào vận hành.

Kết luận

Van an toàn mặt bích là thiết bị bảo vệ áp suất không thể thiếu trong các hệ thống đường ống và bình chịu áp của ngành công nghiệp hiện đại. Với khả năng tự động xả áp, lưu lượng lớn, kết nối chắc chắn và độ bền cao, sản phẩm góp phần bảo vệ thiết bị, giảm thiểu rủi ro sự cố và bảo đảm an toàn cho toàn bộ hệ thống. Để đạt hiệu quả tối ưu, người sử dụng cần lựa chọn đúng vật liệu, tiêu chuẩn mặt bích và áp suất cài đặt phù hợp với điều kiện làm việc thực tế. Nếu cần một giải pháp bảo vệ áp suất đáng tin cậy cho hệ thống công nghiệp thì Van an toàn mặt bích luôn là lựa chọn được các kỹ sư và nhà thầu ưu tiên.
