Van cổng DN65 là gì? Cấu tạo, nguyên lý hoạt động và ứng dụng thực tế

Van cổng DN65 là dòng van công nghiệp được thiết kế để đóng hoặc mở hoàn toàn dòng lưu chất trong hệ thống đường ống có đường kính danh nghĩa DN65 (2½ inch). Đây là kích thước phổ biến trong các hệ thống cấp nước, phòng cháy chữa cháy (PCCC), HVAC, xử lý nước, hơi nóng và nhiều lĩnh vực công nghiệp khác. Với cơ chế đóng mở bằng cửa van nâng lên hoặc hạ xuống theo phương thẳng đứng, Van cổng DN 65 giúp lưu chất đi qua gần như không bị cản trở khi van mở hoàn toàn, từ đó giảm tổn thất áp suất và nâng cao hiệu quả vận hành.

Hiện nay, Van cổng DN 65 được sản xuất với nhiều kiểu kết nối như mặt bích, ren hoặc rãnh, cùng các vật liệu như gang, gang dẻo, inox, thép đúc và đồng. Sự đa dạng này giúp sản phẩm đáp ứng tốt nhiều điều kiện làm việc khác nhau, từ hệ thống nước sạch đến môi trường có áp suất và nhiệt độ cao.

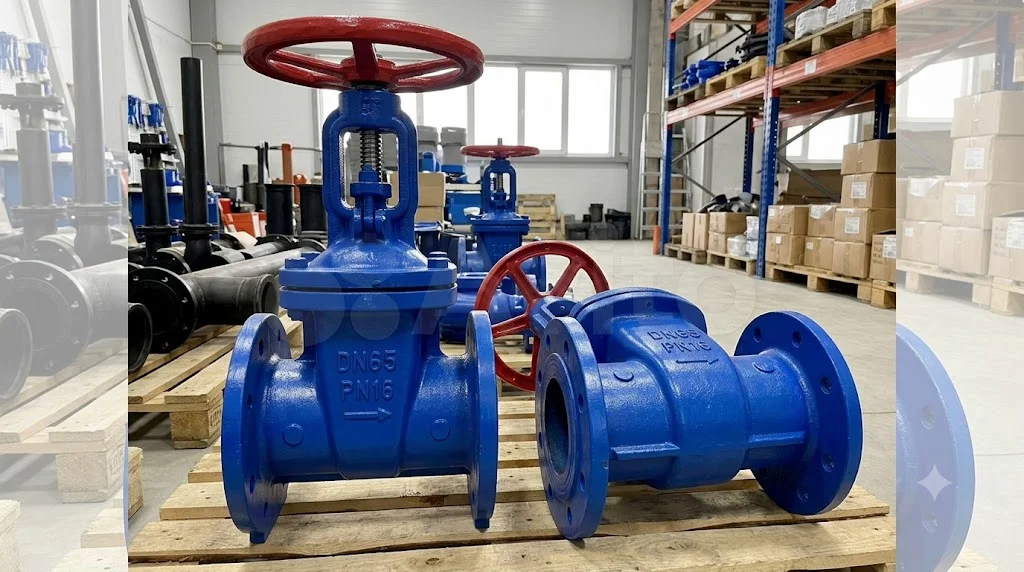

Van cổng DN 65 là gì?

Khái niệm Van cổng DN 65

Van cổng DN 65 là loại van sử dụng cửa van dạng tấm hoặc nêm để đóng mở dòng lưu chất.

Khi tay quay được vận hành, trục van sẽ nâng cửa van lên để mở hoàn toàn hoặc hạ xuống để chặn dòng chảy. Thiết bị chủ yếu được sử dụng với hai trạng thái là mở hoàn toàn hoặc đóng hoàn toàn.

Nhờ thiết kế này, Van cổng DN 65 có khả năng giảm tổn thất áp suất tốt hơn so với nhiều loại van điều tiết khác.

Vai trò của Van cổng DN 65

Van cổng DN 65 giúp kiểm soát và cô lập từng đoạn đường ống trong quá trình vận hành hoặc bảo trì.

Thiết bị cho phép ngắt nguồn nước nhanh chóng khi cần sửa chữa hệ thống mà không ảnh hưởng đến các khu vực khác.

Ngoài ra, van còn góp phần bảo vệ máy bơm, đồng hồ nước và các thiết bị phía sau khỏi các sự cố phát sinh trong quá trình vận hành.

Ưu điểm của Van cổng DN 65

Lưu lượng dòng chảy lớn

Khi mở hoàn toàn, cửa van được nâng lên khỏi đường đi của lưu chất.

Điều này giúp dòng nước hoặc lưu chất đi qua gần như không gặp vật cản, giảm tổn thất áp suất và nâng cao hiệu suất của hệ thống.

Đây là ưu điểm nổi bật khiến van cổng được sử dụng rộng rãi trong các đường ống chính.

Độ kín cao

Van cổng DN 65 được thiết kế với bề mặt làm kín chính xác và gioăng chất lượng cao.

Khi đóng hoàn toàn, thiết bị có khả năng ngăn rò rỉ lưu chất hiệu quả ngay cả trong điều kiện áp suất lớn.

Điều này giúp bảo đảm an toàn và giảm thất thoát lưu chất trong hệ thống.

Độ bền lớn

Các dòng Van cổng DN 65 thường được chế tạo từ gang cầu, gang dẻo, inox hoặc thép đúc.

Những vật liệu này có khả năng chịu áp lực, chống ăn mòn và làm việc ổn định trong nhiều điều kiện môi trường khác nhau.

Nếu được bảo trì đúng cách, tuổi thọ của van có thể lên đến hàng chục năm.

Bảo trì thuận tiện

Thiết kế đơn giản giúp việc kiểm tra, bảo dưỡng hoặc thay thế các chi tiết bên trong diễn ra dễ dàng.

Nhiều dòng van còn được sản xuất theo tiêu chuẩn quốc tế, giúp việc tìm kiếm phụ tùng thay thế trở nên thuận tiện hơn.

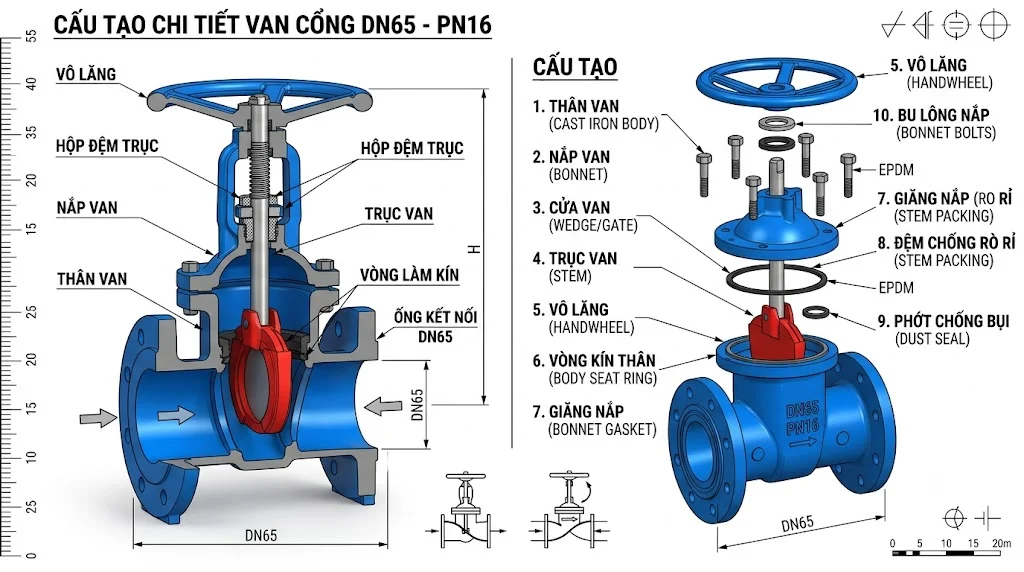

Cấu tạo của Van cổng DN 65

Thân van

Thân van là bộ phận chịu áp lực chính và kết nối với hệ thống đường ống.

Vật liệu chế tạo phổ biến gồm gang cầu, gang dẻo, inox hoặc thép đúc.

Đối với van gang, bề mặt thường được phủ sơn epoxy nhằm tăng khả năng chống ăn mòn.

Cửa van

Cửa van là bộ phận trực tiếp thực hiện chức năng đóng mở dòng lưu chất.

Tùy từng thiết kế, cửa van có thể là dạng nêm mềm hoặc nêm kim loại.

Chất lượng của cửa van ảnh hưởng trực tiếp đến độ kín và hiệu quả vận hành.

Trục van

Trục van truyền lực từ tay quay đến cửa van.

Bộ phận này thường được chế tạo từ inox nhằm tăng khả năng chống gỉ và giảm mài mòn.

Nắp van

Nắp van giúp bảo vệ các chi tiết bên trong và tạo điều kiện thuận lợi cho việc bảo trì.

Thiết kế kín giúp ngăn lưu chất rò rỉ ra môi trường.

Tay quay

Van cổng DN 65 thường sử dụng tay quay vô lăng để vận hành.

Thiết kế này giúp tạo mô-men lớn, giúp đóng mở nhẹ nhàng ngay cả khi hệ thống có áp suất cao.

Nguyên lý hoạt động của Van cổng DN 65

Van cổng DN 65 hoạt động dựa trên chuyển động tịnh tiến của cửa van.

Khi người vận hành xoay tay quay theo chiều mở, trục van sẽ nâng cửa van lên khỏi đường đi của lưu chất. Khi đó, nước hoặc lưu chất có thể đi qua gần như không gặp cản trở.

Ngược lại, khi xoay tay quay theo chiều đóng, cửa van sẽ hạ xuống và chặn hoàn toàn dòng chảy. Chính vì vậy, van cổng không được khuyến nghị sử dụng để điều tiết lưu lượng vì có thể làm mòn bề mặt làm kín và giảm tuổi thọ của thiết bị.

Các loại Van cổng DN 65 phổ biến

Van cổng gang DN65

Đây là dòng sản phẩm phổ biến nhất hiện nay.

Van được sử dụng trong các hệ thống cấp nước, PCCC và xử lý nước nhờ giá thành hợp lý và độ bền cao.

Van cổng inox DN65

Van inox có khả năng chống ăn mòn vượt trội.

Thiết bị phù hợp với môi trường hóa chất, nước biển, thực phẩm và dược phẩm.

Van cổng thép DN65

Loại van này được sử dụng trong hệ thống hơi nóng, dầu nóng và các môi trường có áp suất cao.

Khả năng chịu nhiệt và chịu áp lực là ưu điểm nổi bật của sản phẩm.

Van cổng ty nổi DN65

Van ty nổi giúp người vận hành dễ dàng nhận biết trạng thái đóng mở thông qua vị trí của trục van.

Loại này thường được sử dụng trong các hệ thống công nghiệp.

Van cổng ty chìm DN65

Van ty chìm có thiết kế nhỏ gọn và phù hợp với các khu vực có không gian lắp đặt hạn chế.

Đây là lựa chọn phổ biến trong hệ thống cấp nước đô thị.

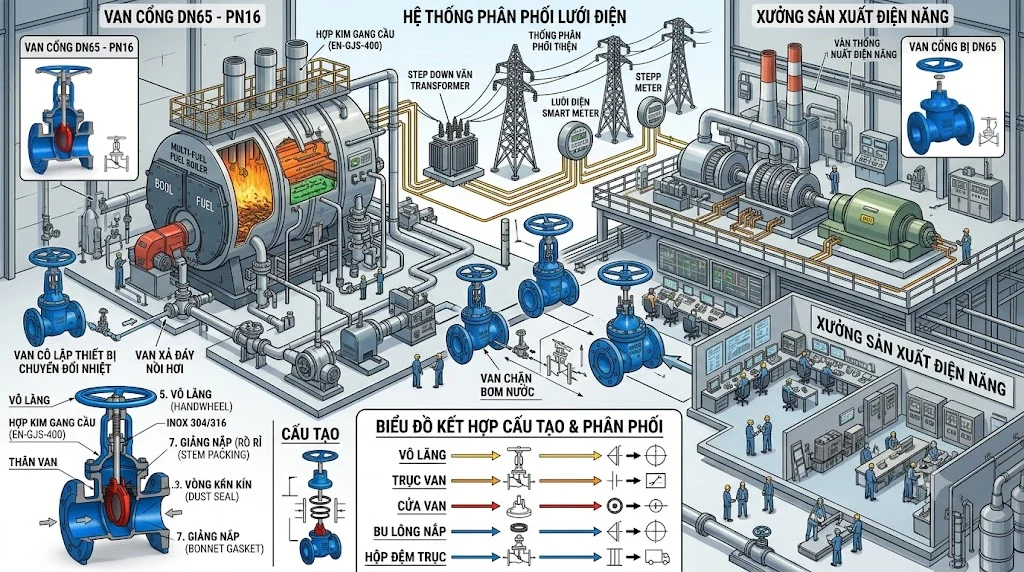

Ứng dụng của Van cổng DN65

Hệ thống cấp nước

Van cổng DN 65 được sử dụng để đóng mở nguồn nước trong các tuyến ống chính.

Thiết bị giúp việc bảo trì hoặc sửa chữa hệ thống diễn ra thuận lợi hơn.

Hệ thống PCCC

Trong hệ thống phòng cháy chữa cháy, van được lắp đặt tại các tuyến ống cấp nước và trạm bơm.

Thiết bị giúp cô lập từng khu vực khi kiểm tra hoặc bảo dưỡng hệ thống.

Hệ thống HVAC

Van cổng DN 65 được sử dụng trong hệ thống nước lạnh và nước nóng của điều hòa trung tâm.

Thiết bị giúp kiểm soát lưu lượng nước giữa các khu vực.

Nhà máy công nghiệp

Van được sử dụng trong các dây chuyền sản xuất để kiểm soát nước, hơi hoặc các loại lưu chất công nghiệp.

Độ bền cao giúp thiết bị đáp ứng yêu cầu vận hành liên tục.

Hệ thống xử lý nước

Van cổng DN 65 được lắp đặt tại các nhà máy nước sạch và xử lý nước thải nhằm kiểm soát dòng chảy giữa các công đoạn xử lý.

Bảng giá Van cổng DN 65 tham khảo

Lưu ý: Giá trên chỉ mang tính tham khảo và có thể thay đổi tùy theo thương hiệu, vật liệu, tiêu chuẩn mặt bích (JIS, BS, DIN, ANSI), áp suất làm việc và thời điểm mua hàng.

Cách lựa chọn Van cổng DN 65 phù hợp

Lựa chọn theo vật liệu

Van gang phù hợp với hệ thống cấp nước và PCCC.

Van inox thích hợp với môi trường ăn mòn hoặc yêu cầu vệ sinh cao.

Van thép là lựa chọn tối ưu cho hệ thống hơi nóng và dầu nóng.

Lựa chọn theo tiêu chuẩn kết nối

Cần xác định tiêu chuẩn mặt bích của hệ thống như JIS, BS, DIN hoặc ANSI trước khi mua.

Điều này giúp bảo đảm khả năng lắp đặt và tránh phát sinh phụ kiện chuyển đổi.

Lựa chọn theo áp suất làm việc

Van cần đáp ứng được áp suất vận hành của hệ thống.

Các cấp áp suất phổ biến gồm PN10, PN16, PN25 hoặc Class 150.

Lựa chọn theo thương hiệu

Nên ưu tiên các thương hiệu uy tín có đầy đủ CO, CQ và chế độ bảo hành rõ ràng.

Điều này giúp bảo đảm chất lượng sản phẩm và hiệu quả sử dụng lâu dài.

FAQ – Câu hỏi thường gặp về Van cổng DN65

Van cổng DN65 là gì?

Van cổng DN 65 là loại van dùng để đóng hoặc mở hoàn toàn dòng lưu chất trong đường ống có đường kính danh nghĩa DN65, tương đương khoảng 2½ inch. Thiết bị hoạt động bằng cách nâng hoặc hạ cửa van theo phương thẳng đứng. Đây là dòng van được sử dụng phổ biến trong hệ thống cấp nước, PCCC và công nghiệp.

Van cổng DN 65 có điều tiết lưu lượng được không?

Không nên sử dụng Van cổng DN 65 để điều tiết lưu lượng trong thời gian dài. Thiết bị được thiết kế chủ yếu để hoạt động ở hai trạng thái là mở hoàn toàn hoặc đóng hoàn toàn. Nếu thường xuyên mở một phần, bề mặt cửa van và gioăng làm kín có thể bị mài mòn, làm giảm tuổi thọ của van.

Van cổng DN 65 nên chọn ty nổi hay ty chìm?

Van ty nổi phù hợp với các hệ thống có đủ không gian lắp đặt và cần quan sát trực quan trạng thái đóng mở. Van ty chìm có thiết kế gọn hơn nên thích hợp với các hố van hoặc khu vực có chiều cao hạn chế. Việc lựa chọn phụ thuộc vào yêu cầu vận hành và điều kiện lắp đặt thực tế.

Van cổng DN65 được sử dụng trong những hệ thống nào?

Thiết bị được sử dụng rộng rãi trong hệ thống cấp nước sinh hoạt, phòng cháy chữa cháy, HVAC, xử lý nước, nhà máy công nghiệp và hệ thống hơi nóng. Nhờ khả năng chịu áp lực tốt và lưu lượng lớn, van đáp ứng nhiều điều kiện vận hành khác nhau. Đây là một trong những kích thước van được sử dụng rất phổ biến hiện nay.

Mua Van cổng DN65 chính hãng ở đâu?

Nên lựa chọn các đơn vị chuyên cung cấp van công nghiệp uy tín và có đầy đủ chứng nhận CO, CQ. Sản phẩm chính hãng thường đi kèm tài liệu kỹ thuật, chính sách bảo hành rõ ràng và hỗ trợ tư vấn lựa chọn đúng chủng loại. Điều này giúp bảo đảm chất lượng thiết bị và hiệu quả vận hành lâu dài.

Kết luận

Van cổng DN65 là thiết bị quan trọng trong các hệ thống đường ống nhờ khả năng đóng mở hoàn toàn, lưu lượng lớn và độ bền cao. Với nhiều lựa chọn về vật liệu, kiểu kết nối và phương thức vận hành, sản phẩm đáp ứng tốt nhu cầu của hệ thống cấp nước, PCCC, HVAC và công nghiệp. Việc lựa chọn đúng chủng loại, đúng tiêu chuẩn kết nối và đúng áp suất làm việc sẽ giúp hệ thống hoạt động ổn định, an toàn và tiết kiệm chi phí bảo trì. Nếu cần một giải pháp kiểm soát dòng chảy hiệu quả cho đường ống DN65 thì Van cổng DN65 luôn là lựa chọn đáng tin cậy.
