Cat Pumps Model: Tổng hợp các model bơm Cat Pumps phổ biến

Cat pumps model là cách tìm kiếm thường được sử dụng để tra cứu mã model, thông số kỹ thuật và lựa chọn dòng bơm phù hợp của Cat Pumps. Cat Pumps là thương hiệu chuyên về bơm thể tích cao áp, nổi bật với các dòng triplex plunger pump và piston pump phục vụ máy rửa áp lực cao, vệ sinh công nghiệp, phun sương, xử lý hóa chất, hệ thống RO, phun sơn và nhiều ứng dụng công nghiệp khác. Theo catalogue chính thức, danh mục Cat Pumps có số lượng model rất lớn, vì vậy việc hiểu cách phân nhóm model sẽ giúp quá trình lựa chọn nhanh và chính xác hơn.

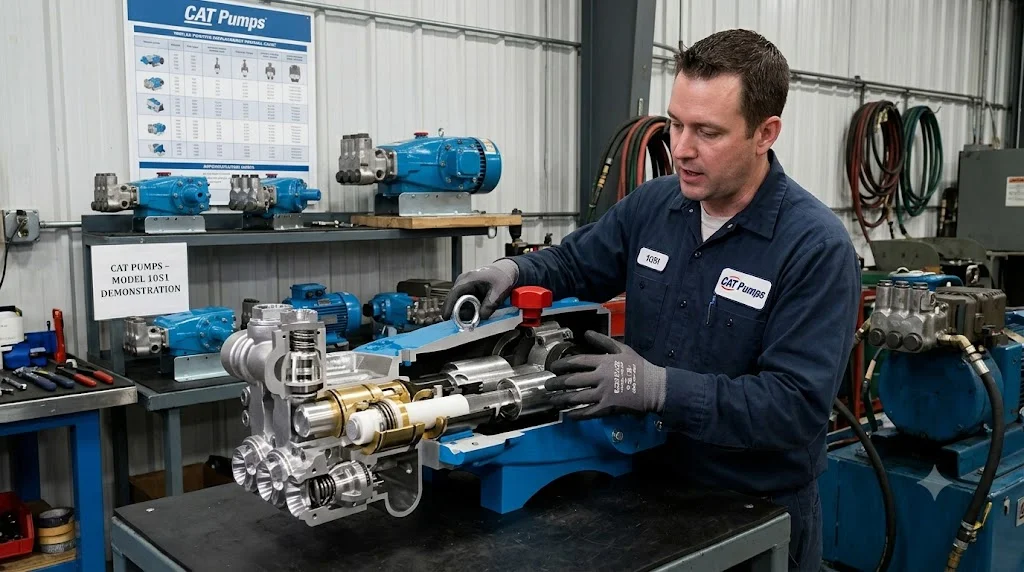

Cat Pumps là thương hiệu gì?

Cat Pumps tập trung vào các dòng bơm cao áp dạng piston và plunger. Khác với bơm ly tâm thường được lựa chọn dựa nhiều vào quan hệ lưu lượng – cột áp, bơm Cat Pumps thuộc nhóm bơm thể tích, được thiết kế để tạo áp suất cao ở lưu lượng tương đối nhỏ đến trung bình.

Danh mục sản phẩm của hãng bao gồm nhiều cấp khung bơm và nhiều cấu hình vật liệu. Trong catalogue chính thức có thể thấy các nhóm model như 3CP, 5CP, 7CP, 1XP, 2SF, 15 Frame, 25 Frame, 35 Frame, 60 Frame, 68 Frame và nhiều dòng khác.

Một đặc điểm đáng chú ý là cùng một dòng bơm có thể có nhiều model khác nhau về lưu lượng, áp suất tối đa, tốc độ quay, vật liệu manifold, kiểu truyền động hoặc khả năng tương thích với từng ứng dụng.

Ví dụ, nhóm 3CP Series có những model như 3CP1120, 3CP1221, 3CP1231 và 3CP1241. Trong khi đó, nhóm 5CP Series có nhiều model như 5CP2120W, 5CP2140WCS, 5CP2150W, 5CP3120, 5CP6221, 5CP6241CS và nhiều biến thể khác.

Do đó, không nên hiểu "Cat Pumps  model" chỉ là một mã sản phẩm cụ thể mà nên xem đây là cách tiếp cận để tra cứu toàn bộ hệ thống model của Cat Pumps.

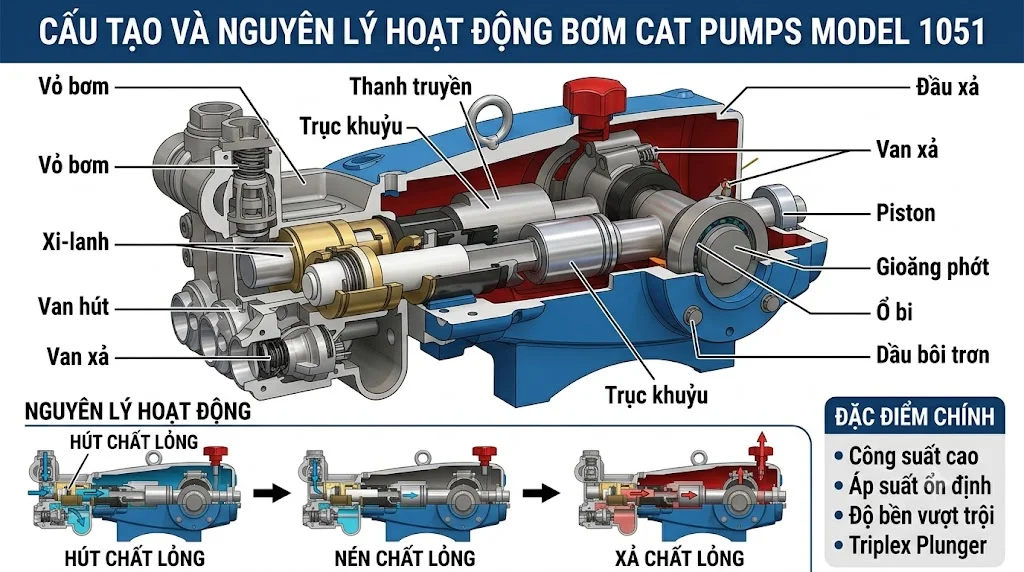

Các Cat Pumps  model phổ biến

3CP Series

3CP là một trong những dòng Cat Pumps  model được sử dụng phổ biến cho các ứng dụng cao áp. Đây là dòng bơm có kích thước tương đối nhỏ nhưng có khả năng tạo áp suất cao.

Một số model tiêu biểu gồm 3CP1120, 3CP1221, 3CP1231 và 3CP1241. Trên website Cat Pumps, 3CP1120 được công bố với lưu lượng tối đa khoảng 4,2 GPM và áp suất tối đa 2.200 PSI. Một số model 3CP bằng inox 316 như 3CP1231 và 3CP1241 có áp suất tối đa 2.000 PSI.

Dòng 3CP phù hợp với nhiều thiết bị rửa áp lực, hệ thống vệ sinh công nghiệp, máy phun và các thiết bị cần lưu lượng không quá lớn nhưng yêu cầu áp suất cao.

Khi lựa chọn giữa các model trong cùng series, cần chú ý đến sự khác biệt về lưu lượng và áp suất. Chẳng hạn, model có lưu lượng lớn hơn không nhất thiết phù hợp hơn nếu hệ thống cần duy trì áp suất cao.

5CP Series

5CP là dòng model rất đáng chú ý của Cat Pumps và xuất hiện trong nhiều ứng dụng rửa xe, vệ sinh công nghiệp, phun hóa chất và thiết bị áp lực cao.

Một model phổ biến là 5CP2120W, được Cat Pumps công bố ở mức khoảng 4,0 GPM tại 2.500 PSI. Một số model khác như 5CPQ6221 có thể đạt khoảng 6,0 GPM tại 2.000 PSI tùy cấu hình.

Trong dòng 5CP, hậu tố model có thể phản ánh cấu hình hoặc vật liệu nhất định. Vì vậy, khi đặt hàng không nên chỉ cung cấp "bơm 5CP" mà cần xác định đầy đủ mã model.

Một số model 5CP còn có cấu hình inox hoặc được thiết kế cho những điều kiện làm việc đặc thù. Cat Pumps hiện cũng công bố nhiều model 5CP bằng inox 316 với lưu lượng và áp suất khác nhau.

7CP Series

7CP là nhóm bơm có kích thước và năng lực cao hơn so với những dòng compact như 3CP hoặc một số 5CP.

Một ví dụ là 7CP6165CSG1, được Cat Pumps liệt kê trong hệ thống tài liệu sản phẩm. Các model 7CP có thể được sử dụng trong những hệ thống cần lưu lượng cao hơn trong khi vẫn yêu cầu áp suất đáng kể.

Dòng 7CP phù hợp để xem xét trong các hệ thống công nghiệp, thiết bị vệ sinh công suất lớn, phun hóa chất và một số ứng dụng chuyên dụng.

Khi lựa chọn dòng này, cần đặc biệt chú ý đến tốc độ quay. Bơm có thể được sử dụng với nhiều cấu hình truyền động khác nhau, do đó lưu lượng thực tế phải được xác định theo RPM và đường đặc tính tương ứng thay vì chỉ nhìn vào mã model.

Các model Cat Pumps theo ứng dụng

Các giá trị trên là thông số tham khảo từ các model được Cat Pumps công bố và không thể dùng để đại diện cho toàn bộ series. Cùng một series có thể có rất nhiều cấu hình khác nhau.

1XP Series – Cat Pumps  model nhỏ gọn

1XP Series

1XP là dòng bơm được thiết kế cho những ứng dụng có lưu lượng tương đối thấp nhưng vẫn cần áp suất cao.

Một model tiêu biểu là 1XP075.031, được Cat Pumps công bố với lưu lượng khoảng 0,75 GPM tại 500 PSI. Đây là cấu hình phù hợp với các thiết bị extractor, vệ sinh bề mặt và một số hệ thống phun có lưu lượng nhỏ.

Dòng 1XP đặc biệt đáng quan tâm khi thiết bị yêu cầu kích thước bơm nhỏ, lưu lượng thấp và khả năng tạo áp suất phù hợp. Không nên thay thế trực tiếp bằng một bơm 3CP hoặc 5CP chỉ vì các dòng này cũng là bơm cao áp, bởi lưu lượng, kích thước, công suất dẫn động và đặc tính thủy lực có thể khác đáng kể.

2SF Series – bơm direct drive

2SF Series

2SF là một dòng Cat Pumps model compact khác, thường được sử dụng trong các thiết bị rửa áp lực và hệ thống có yêu cầu bơm trực tiếp.

Một model tiêu biểu là 2SF29ELS, được Cat Pumps giới thiệu với lưu lượng khoảng 2,9 GPM tại 1.500 PSI.

Điểm quan trọng khi lựa chọn dòng 2SF là phải xem xét cả phương thức truyền động. Bơm direct drive có yêu cầu khác so với bơm được truyền động thông qua pulley, belt hoặc các cơ cấu khác. Tốc độ quay thực tế ảnh hưởng trực tiếp đến lưu lượng và tải động cơ.

Các Cat Pumps model inox

Cat Pumps có nhiều model được chế tạo với 316 stainless steel, phù hợp với những ứng dụng yêu cầu khả năng chống ăn mòn cao hơn.

Website chính thức của hãng hiện liệt kê nhiều model inox như 231, 3CP1231, 784, 301, 271, 241, 3CP1241, 786, 341, 311, 3CP1221, 781, 351. Các model này có dải lưu lượng từ khoảng 2,3 GPM đến 5,0 GPM trong nhóm được liệt kê, với áp suất tối đa từ 1.000 đến 5.000 PSI tùy model.

Việc chọn bơm inox thường liên quan đến loại chất lỏng, khả năng ăn mòn và yêu cầu vệ sinh. Tuy nhiên, không nên mặc định rằng cứ sử dụng inox là có thể bơm mọi loại hóa chất.

Ngoài manifold, cần xem xét vật liệu của piston/plunger, seal, O-ring, valve và những chi tiết tiếp xúc với lưu chất.

Model bơm Cat Pumps cho nhiệt độ cao và nước DI

Cat Pumps còn có các dòng flush pump dành cho những ứng dụng sử dụng chất lỏng có độ bôi trơn thấp hoặc nhiệt độ cao.

Thiết kế flush manifold cho phép đưa chất lỏng flushing qua khu vực seal để hỗ trợ làm mát và kéo dài tuổi thọ seal. Theo Cat Pumps, các model flush-style được nhận diện bằng chữ C hoặc K ở cuối mã model, chẳng hạn 781K.

Đây là điểm rất quan trọng khi đọc mã Cat Pumps model. Một chữ cái ở cuối mã có thể không đơn thuần là ký hiệu phiên bản mà có thể thể hiện một cấu hình kỹ thuật khác.

Các model như 784KM, 301C, 341C, 311C, 781KM và 781K hiện được liệt kê trong nhóm flush pumps bằng inox 316.

Cách đọc và tra cứu Cat Pumps model

Khi tra cứu một mã Cat Pumps, cần lấy toàn bộ model number, không nên chỉ đọc phần đầu.

Ví dụ:

5CP2120W

Trong đó "5CP" giúp nhận diện dòng bơm, còn phần số và chữ phía sau xác định cấu hình cụ thể.

Tương tự:

3CP1241

không nên được hiểu đơn giản là "bơm 3CP", bởi 3CP1241 có đặc tính riêng về lưu lượng, áp suất, tốc độ và vật liệu.

Với một số model, hậu tố còn có thể liên quan đến cấu hình manifold, vật liệu hoặc phương thức truyền động. Cat Pumps có rất nhiều model và biến thể nên việc xác định chính xác mã là bước quan trọng trước khi mua phụ tùng hoặc thay thế bơm.

Cat Pumps cũng cung cấp tài liệu Pump Identification và nhiều tài liệu kỹ thuật để hỗ trợ nhận diện model, bảo dưỡng và lựa chọn phụ tùng.

Chọn Cat Pumps model theo lưu lượng và áp suất

Khi chọn bơm, hai thông số đầu tiên cần xác định là flow rate và pressure.

Lưu lượng thường được biểu thị bằng GPM hoặc LPM. Áp suất có thể được biểu thị bằng PSI hoặc bar.

Ví dụ, nếu hệ thống yêu cầu khoảng 4 GPM ở 2.000 PSI thì có thể xem xét các model thuộc 3CP hoặc 5CP có khả năng đáp ứng điểm làm việc đó. Nhưng nếu yêu cầu 10 GPM ở 1.200 PSI thì cấu hình phù hợp sẽ chuyển sang những model lớn hơn, chẳng hạn 5CP6190 được Cat Pumps liệt kê ở mức 10 GPM và 1.200 PSI.

Không nên chọn bơm chỉ dựa vào áp suất tối đa. Bơm phải đáp ứng được điểm làm việc thực tế gồm lưu lượng và áp suất đồng thời.

Ngoài ra cần tính đến hiệu suất, công suất động cơ, tốc độ quay và phương thức truyền động.

Công suất động cơ cho Cat Pumps model

Công suất động cơ cần được tính từ lưu lượng và áp suất làm việc thực tế.

Về nguyên lý, công suất thủy lực tăng khi lưu lượng và áp suất tăng. Sau đó phải tính thêm tổn hao của bơm và hệ thống truyền động để lựa chọn công suất động cơ phù hợp.

Ví dụ, không thể nhìn thấy một model có áp suất tối đa 3.000 PSI rồi tự động chọn động cơ theo con số 3.000 PSI. Trong thực tế, bơm có thể vận hành tại áp suất thấp hơn mức tối đa nhưng với lưu lượng khác.

Cat Pumps cũng cung cấp tài liệu Standard Horsepower Chart trong nhóm tài liệu thiết kế hệ thống để hỗ trợ xác định công suất dẫn động.

Đối với hệ thống công nghiệp, nên xác định đầy đủ:

• Lưu lượng yêu cầu.

• Áp suất làm việc.

• Áp suất tối đa.

• Tốc độ RPM.

• Kiểu truyền động.

• Công suất motor.

• Loại chất lỏng.

• Nhiệt độ.

• Điều kiện hút.

Những ứng dụng phổ biến của Cat Pumps model

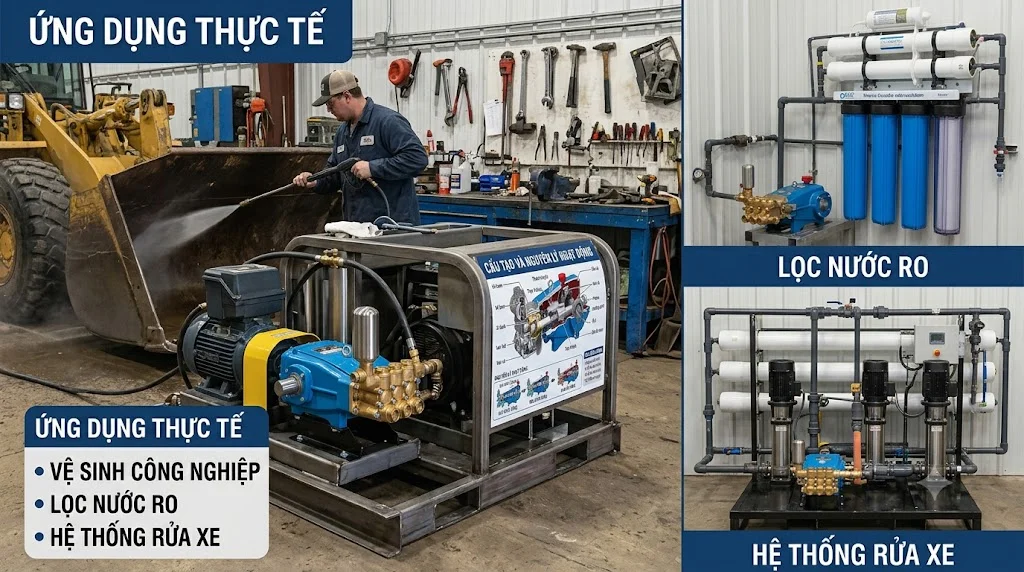

Cat Pumps được sử dụng trong nhiều hệ thống cần áp suất cao.

Trong máy rửa áp lực, các model như 3CP và 5CP thường được sử dụng để tạo dòng nước áp suất cao cho vệ sinh xe, thiết bị và bề mặt công nghiệp. Cat Pumps hiện liệt kê các dòng 3CP, 5CP và nhiều dòng frame pump trong nhóm ứng dụng car wash.

Trong vệ sinh thảm và gạch, hãng có các dòng chuyên dụng như 6340/6341 và 6350/6351, với khả năng làm việc đến các mức áp suất cao tùy model.

Trong phun sấy, Cat Pumps giới thiệu các model như 3CP1221, 5CPQ6221 và 1051.

Ngoài ra còn có ứng dụng trong phun sương, làm mát, tạo ẩm, xử lý hóa chất, hệ thống công nghiệp, vệ sinh đường ống và nhiều thiết bị OEM.

Bảo dưỡng Cat Pumps model

Bơm cao áp cần được bảo dưỡng đúng chu kỳ vì các bộ phận như seal, packing, valve và plunger chịu tải liên tục.

Việc thiếu nước đầu vào, nhiệt độ nước cao hoặc đường hút thiết kế không đúng có thể gây cavitation. Cat Pumps có tài liệu kỹ thuật riêng về cavitation troubleshooting, đồng thời cung cấp các hướng dẫn thiết kế đường hút và kích thước đường ống đầu vào.

Khi lưu lượng giảm hoặc áp suất không đạt, cần kiểm tra valve, seal, packing, đường hút và hệ thống unloader trước khi kết luận rằng toàn bộ bơm đã hỏng.

Với các model flush pump, hệ thống flushing cũng phải được vận hành đúng yêu cầu. Chức năng flushing giúp làm mát seal và hỗ trợ kéo dài tuổi thọ trong các ứng dụng nước DI hoặc nhiệt độ cao.

FAQ về Cat Pumps model

Cat Pumps có những model nào phổ biến?

Một số dòng Cat Pumps model được sử dụng rộng rãi gồm 1XP, 2SF, 3CP, 5CP, 7CP và các dòng frame pump lớn hơn. Trong đó 3CP và 5CP xuất hiện khá phổ biến trong các hệ thống rửa áp lực, vệ sinh công nghiệp và thiết bị OEM. Tuy nhiên, mỗi series lại có nhiều model nhỏ với sự khác biệt về lưu lượng, áp suất, RPM và vật liệu. Vì vậy, khi hỏi báo giá hoặc mua phụ tùng, nên cung cấp chính xác toàn bộ mã model thay vì chỉ nói tên series.

Cat Pumps 3CP và 5CP khác nhau thế nào?

3CP và 5CP là hai nhóm model khác nhau về kích thước và cấu hình bơm. Các model 3CP thường phù hợp với những hệ thống có lưu lượng và kích thước bơm tương đối nhỏ, trong khi 5CP có nhiều cấu hình cho lưu lượng cao hơn. Tuy nhiên, không thể kết luận rằng 5CP luôn tốt hơn 3CP. Việc lựa chọn phải dựa trên điểm làm việc, áp suất, lưu lượng, tốc độ quay, công suất motor và điều kiện lắp đặt.

Có thể thay thế Cat Pumps model này bằng model khác không?

Có thể trong một số trường hợp nhưng không nên thay thế trực tiếp chỉ dựa vào lưu lượng hoặc áp suất. Model thay thế phải tương thích về lưu lượng, áp suất, RPM, công suất truyền động, kích thước lắp đặt, shaft, inlet/outlet và vật liệu. Đối với thiết bị OEM, cần đặc biệt kiểm tra kích thước và phương thức truyền động trước khi thay đổi model.

Làm sao biết chính xác model Cat Pumps đang sử dụng?

Cách tốt nhất là kiểm tra nhãn model trên thân bơm hoặc tài liệu đi kèm. Mã có thể có cả chữ và số, ví dụ 3CP1120, 5CP2120W hoặc 781K. Không nên tự suy luận model chỉ từ hình dáng bên ngoài vì nhiều model Cat Pumps có hình thức tương tự nhau nhưng thông số bên trong khác nhau. Cat Pumps cũng có tài liệu Pump Identification để hỗ trợ quá trình nhận diện.

Kết luận

Hệ thống cat pumps model rất đa dạng, từ những dòng compact như 1XP và 2SF đến 3CP, 5CP, 7CP và các dòng frame lớn dành cho ứng dụng công nghiệp. Mỗi series lại có nhiều model với sự khác biệt về lưu lượng, áp suất, RPM, vật liệu và cấu hình truyền động.

Khi lựa chọn Cat Pumps, không nên chỉ dựa vào tên series hoặc áp suất tối đa. Cần xác định điểm làm việc thực tế, sau đó đối chiếu lưu lượng, áp suất, tốc độ quay, công suất động cơ, vật liệu và điều kiện chất lỏng. Đặc biệt, nếu cần thay thế bơm hoặc phụ tùng, việc xác định đúng mã model là yếu tố rất quan trọng để tránh chọn sai linh kiện.

Nếu cần tra cứu chính xác một model cụ thể, nên sử dụng đầy đủ mã được ghi trên nameplate hoặc thân bơm và đối chiếu với catalogue chính thức của Cat Pumps. Với cách này, việc lựa chọn cat pumps model sẽ chính xác hơn và hạn chế rủi ro mua nhầm thiết bị hoặc phụ tùng. cat pumps model
